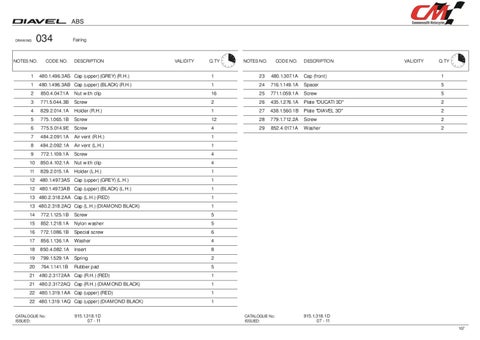

DRAWING
034
NOTES NO.
CODE NO.
Fairing
DESCRIPTION
VALIDITY
Q.TY
NOTES NO.
CODE NO.
DESCRIPTION
VALIDITY
Q.TY
1
480.1.496.3AS Cap (upper) (GREY) (R.H.)
1
23
480.1.307.1A
Cap (front)
1
1
480.1.496.3AB Cap (upper) (BLACK) (R.H.)
1
24
716.1.149.1A
Spacer
5
2
850.4.047.1A
Nut with clip
16
25
771.1.059.1A
Screw
5
3
771.5.044.3B
Screw
2
26
435.1.276.1A
Plate "DUCATI 3D"
2
4
829.2.014.1A
Holder (R.H.)
1
27
438.1.560.1B
Plate "DIAVEL 3D"
2
5
775.1.065.1B
Screw
12
28
779.1.712.2A
Screw
2
6
775.5.014.9E
Screw
4
29
852.4.017.1A
Washer
2
7
484.2.091.1A
Air vent (R.H.)
1
8
484.2.092.1A
Air vent (L.H.)
1
9
772.1.109.1A
Screw
4
10
850.4.102.1A
Nut with clip
4
11
829.2.015.1A
Holder (L.H.)
1
12
480.1.497.3AS Cap (upper) (GREY) (L.H.)
1
12 480.1.497.3AB Cap (upper) (BLACK) (L.H.)
1
13 480.2.318.2AA Cap (L.H.) (RED)
1
13 480.2.318.2AQ Cap (L.H.) (DIAMOND BLACK)
1
14
772.1.125.1B
Screw
5
15
852.1.218.1A
Nylon washer
5
16
772.1.086.1B
Special screw
6
17
856.1.136.1A
Washer
4
18
850.4.082.1A
Insert
8
19
799.1.529.1A
Spring
2
20
764.1.141.1B
Rubber pad
5
21 480.2.317.2AA Cap (R.H.) (RED)
1
21 480.2.317.2AQ Cap (R.H.) (DIAMOND BLACK)
1
22 480.1.319.1AA Cap (upper) (RED)
1
22 480.1.319.1AQ Cap (upper) (DIAMOND BLACK)
1
CATALOGUE No: ISSUED:
915.1.318.1D 07 - 11
CATALOGUE No: ISSUED:
915.1.318.1D 07 - 11 107
