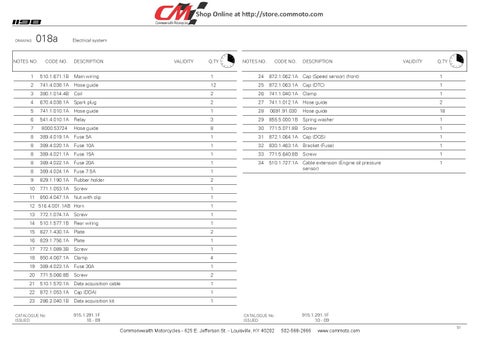

DRAWING
018a
NOTES NO.
CODE NO.
Electrical system
DESCRIPTION
VALIDITY
Q.TY
NOTES NO.
CODE NO.
DESCRIPTION
VALIDITY
Q.TY
1
510.1.671.1B
Main wiring
1
24
872.1.062.1A
Cap (Speed sensor) (front)
1
2
741.4.038.1A
Hose guide
12
25
872.1.063.1A
Cap (DTC)
1
3
380.1.014.4B
Coil
2
26
741.1.040.1A
Clamp
1
4
670.4.038.1A
Spark plug
2
27
741.1.012.1A
Hose guide
2
5
741.1.010.1A
Hose guide
1
28
0691.91.030
Hose guide
18
6
541.4.010.1A
Relay
3
29
855.5.000.1B
Spring washer
1
7
8000.53724
Hose guide
8
30
771.5.071.8B
Screw
1
8
389.4.019.1A
Fuse 5A
1
31
872.1.064.1A
Cap (DQS)
1
8
389.4.020.1A
Fuse 10A
1
32
830.1.463.1A
Bracket (Fuse)
1
8
389.4.021.1A
Fuse 15A
1
33
771.5.640.8B
Screw
1
8
389.4.022.1A
Fuse 20A
1
34
510.1.727.1A
1
8
389.4.024.1A
Fuse 7.5A
1
Cable extension (Engine oil pressure sensor)
9
829.1.190.1A
Rubber holder
2
10
771.1.053.1A
Screw
1
11
850.4.047.1A
Nut with clip
1
12 516.4.001.1AB Horn
1
13
772.1.074.1A
Screw
1
14
510.1.577.1B
Rear wiring
1
15
827.1.430.1A
Plate
2
16
829.1.756.1A
Plate
1
17
772.1.089.3B
Screw
1
18
850.4.067.1A
Clamp
4
19
389.4.023.1A
Fuse 30A
1
20
771.5.066.8B
Screw
2
21
510.1.570.1A
Data acquisition cable
1
22
872.1.053.1A
Cap (DDA)
1
23
286.2.040.1B
Data acquisition kit
1
CATALOGUE No: ISSUED:
915.1.291.1F 10 - 09
CATALOGUE No: ISSUED:
Commonwealth Motorcycles - 625 E. Jefferson St. - Louisville, KY 40202
915.1.291.1F 10 - 09
502-568-2666
www.commoto.com
51
