8375f8 sme en

Page 15

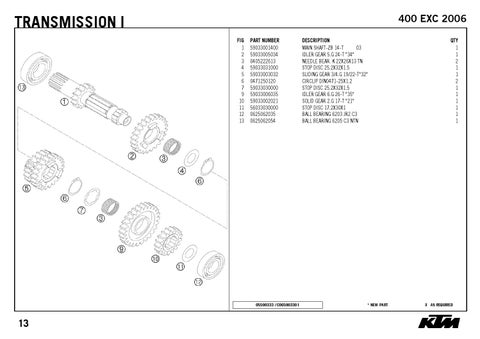

TRANSMISSION I

400 EXC 2006 FIG 1 2 3 4 5 6 7 9 10 11 12 13

PART NUMBER 59033001400 59033005034 0405222613 59033031000 59033003032 0471250120 59033030000 59033006035 59033002021 56033030000 0625062035 0625062054

05590333 / C065903301

13

DESCRIPTION MAIN SHAFT-ZB 14-T 03 IDLER GEAR 5.G 24-T "34" NEEDLE BEAR. K 22X26X13 TN STOP DISC 25,2X32X1,5 SLIDING GEAR 3/4.G 19/22-T"32" CIRCLIP DIN0471-25X1,2 STOP DISC 25,2X32X1,5 IDLER GEAR 6.G 26-T "35" SOLID GEAR 2.G 17-T "21" STOP DISC 17,2X30X1 BALL BEARING 6203 JR2 C3 BALL BEARING 6205 C3 NTN

* NEW PART

QTY 1 1 2 1 1 2 1 1 1 1 1 1

X AS REQUIRED
