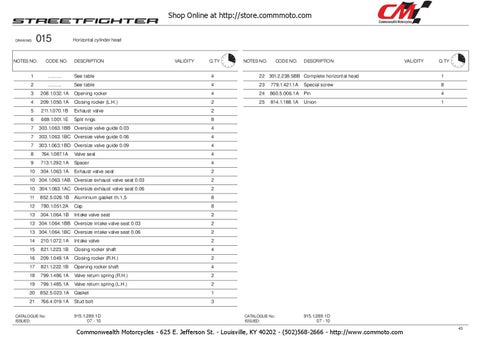

DRAWING
015
NOTES NO.
CODE NO.
Horizontal cylinder head
DESCRIPTION
VALIDITY
Q.TY
NOTES NO.
CODE NO.
DESCRIPTION
VALIDITY
Q.TY
1
..........
See table
4
22 301.2.238.5BB Complete horizontal head
1
2
..........
See table
4
23
779.1.421.1A
Special screw
8
3
208.1.032.1A
Opening rocker
4
24
860.5.006.1A
Pin
4
4
209.1.050.1A
Closing rocker (L.H.)
2
25
814.1.188.1A
Union
1
5
211.1.070.1B
Exhaust valve
2
669.1.001.1E
6
Split rings
8
7
303.1.063.1BB Oversize valve guide 0.03
4
7
303.1.063.1BC Oversize valve guide 0.06
4
7
303.1.063.1BD Oversize valve guide 0.09
4
8
764.1.087.1A
Valve seal
4
9
713.1.292.1A
Spacer
4
10
304.1.063.1A
Exhaust valve seat
2
10 304.1.063.1AB Oversize exhaust valve seat 0.03
2
10 304.1.063.1AC Oversize exhaust valve seat 0.06
2
11
852.5.026.1B
Aluminium gasket th.1,5
8
12
780.1.051.2A
Cap
8
13
304.1.064.1B
Intake valve seat
2
13 304.1.064.1BB Oversize intake valve seat 0.03
2
13 304.1.064.1BC Oversize intake valve seat 0.06
2
14
210.1.072.1A
Intake valve
2
15
821.1.223.1B
Closing rocker shaft
4
16
209.1.049.1A
Closing rocker (R.H.)
2
17
821.1.222.1B
Opening rocker shaft
4
18
799.1.486.1A
Valve return spring (R.H.)
2
19
799.1.485.1A
Valve return spring (L.H.)
2
20
852.5.023.1A
Gasket
1
21
766.4.019.1A
Stud bolt
3
CATALOGUE No: ISSUED:
915.1.289.1D 07 - 10
CATALOGUE No: ISSUED:
915.1.289.1D 07 - 10
