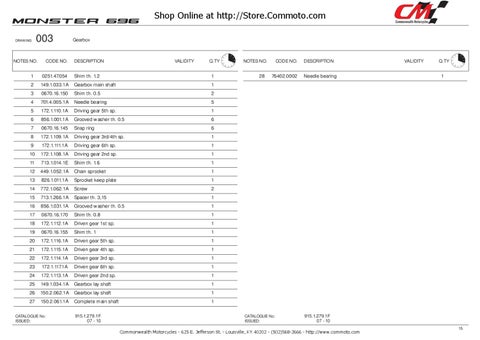

003
NOTES NO.
CODE NO.
Gearbox
DESCRIPTION
VALIDITY
Q.TY
1
0251.47.054
Shim th. 1.2
1
2
149.1.033.1A
Gearbox main shaft
1
3
0670.16.150
Shim th. 0.5
2
4
701.4.005.1A
Needle bearing
5
5
172.1.110.1A
Driving gear 5th sp.
1
6
856.1.001.1A
Grooved washer th. 0.5
6
7
0670.16.145
Snap ring
6
8
172.1.109.1A
Driving gear 3rd/4th sp.
1
9
172.1.111.1A
Driving gear 6th sp.
1
10
172.1.108.1A
Driving gear 2nd sp.
1
11
713.1.014.1E
Shim th. 1.6
1
12
449.1.052.1A
Chain sprocket
1
13
826.1.011.1A
Sprocket keep plate
1
14
772.1.062.1A
Screw
2
15
713.1.266.1A
Spacer th. 3,15
1
16
856.1.031.1A
Grooved washer th. 0.5
1
17
0670.16.170
Shim th. 0.8
1
18
172.1.112.1A
Driven gear 1st sp.
1
19
0670.16.155
Shim th. 1
1
20
172.1.116.1A
Driven gear 5th sp.
1
21
172.1.115.1A
Driven gear 4th sp.
1
22
172.1.114.1A
Driven gear 3rd sp.
1
23
172.1.117.1A
Driven gear 6th sp.
1
24
172.1.113.1A
Driven gear 2nd sp.
1
25
149.1.034.1A
Gearbox lay shaft
1
26
150.2.062.1A
Gearbox lay shaft
1
27
150.2.061.1A
Complete main shaft
1
CATALOGUE No: ISSUED:
915.1.279.1F 07 - 10
NOTES NO.
28
CODE NO.
76402.0002
CATALOGUE No: ISSUED:
DESCRIPTION
Needle bearing
VALIDITY
Q.TY
1
915.1.279.1F 07 - 10
