INGENIERÍA FORENSE

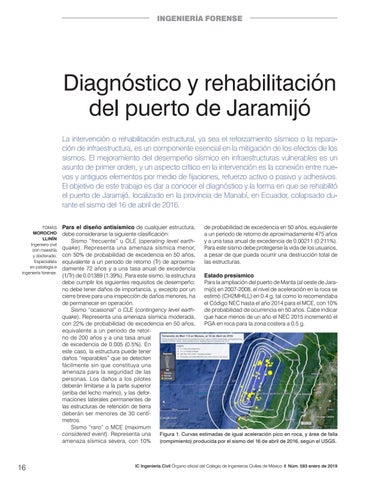

Diagnóstico y rehabilitación del puerto de Jaramijó La intervención o rehabilitación estructural, ya sea el reforzamiento sísmico o la reparación de infraestructura, es un componente esencial en la mitigación de los efectos de los sismos. El mejoramiento del desempeño sísmico en infraestructuras vulnerables es un asunto de primer orden, y un aspecto crítico en la intervención es la conexión entre nuevos y antiguos elementos por medio de fijaciones, refuerzo activo o pasivo y adhesivos. El objetivo de este trabajo es dar a conocer el diagnóstico y la forma en que se rehabilitó el puerto de Jaramijó, localizado en la provincia de Manabí, en Ecuador, colapsado durante el sismo del 16 de abril de 2016. TOMÁS MOROCHO LLINÍN Ingeniero civil con maestría y doctorado. Especialista en patología e ingeniería forense.
16
Para el diseño antisísmico de cualquier estructura, de probabilidad de excedencia en 50 años, equivalente debe considerarse la siguiente clasificación: a un periodo de retorno de aproximadamente 475 años Sismo “frecuente” u OLE (operating level earthy a una tasa anual de excedencia de 0.00211 (0.211%). quake). Representa una amenaza sísmica menor, Para este sismo debe protegerse la vida de los usuarios, con 50% de probabilidad de excedencia en 50 años, a pesar de que pueda ocurrir una destrucción total de equivalente a un periodo de retorno (Tr) de aproximalas estructuras. damente 72 años y a una tasa anual de excedencia (1/Tr) de 0.01389 (1.39%). Para este sismo, la estructura Estado presísmico debe cumplir los siguientes requisitos de desempeño: Para la ampliación del puerto de Manta (al oeste de Jarano debe tener daños de importancia, y, excepto por un mijó) en 2007-2008, el nivel de aceleración en la roca se cierre breve para una inspección de daños menores, ha estimó (CH2MHILL) en 0.4 g, tal como lo recomendaba de permanecer en operación. el Código NEC hasta el año 2014 para el MCE, con 10% Sismo “ocasional” o CLE (contingency level earthde probabilidad de ocurrencia en 50 años. Cabe indicar quake). Representa una amenaza sísmica moderada, que hace menos de un año el NEC 2015 incrementó el con 22% de probabilidad de excedencia en 50 años, PGA en roca para la zona costera a 0.5 g. equivalente a un periodo de retorno de 200 años y a una tasa anual de excedencia de 0.005 (0.5%). En este caso, la estructura puede tener daños “reparables” que se detecten fácilmente sin que constituya una amenaza para la seguridad de las personas. Los daños a los pilotes deberán limitarse a la parte superior (arriba del lecho marino), y las deformaciones laterales permanentes de las estructuras de retención de tierra deberán ser menores de 30 centímetros. Sismo “raro” o MCE (maximum considered event). Representa una Figura 1. Curvas estimadas de igual aceleración pico en roca, y área de falla amenaza sísmica severa, con 10% (rompimiento) producida por el sismo del 16 de abril de 2016, según el USGS.
IC Ingeniería Civil Órgano oficial del Colegio de Ingenieros Civiles de México ❙ Núm. 593 enero de 2019
