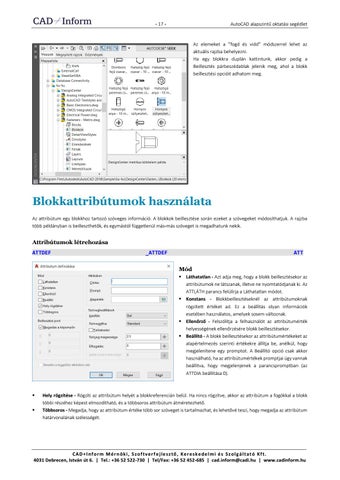

AutoCAD alapszintű oktatási segédlet
Az elemeket a ”fogd és vidd” módszerrel lehet az aktuális rajzba behelyezni. Ha egy blokkra duplán kattintunk, akkor pedig a Beillesztés párbeszédablak jelenik meg, ahol a blokk beillesztési opcióit adhatom meg.
Blokkattribútumok használata Az attribútum egy blokkhoz tartozó szöveges információ. A blokkok beillesztése során ezeket a szövegeket módosíthatjuk. A rajzba több példányban is beilleszthetők, és egymástól függetlenül más-más szöveget is megadhatunk nekik.
Attribútumok létrehozása ATTDEF
_ATTDEF
ATT Mód Láthatatlan - Azt adja meg, hogy a blokk beillesztésekor az attribútumok ne látszanak, illetve ne nyomtatódjanak ki. Az ATTLÁTH parancs felülírja a Láthatatlan módot. Konstans - Blokkbeillesztéseknél az attribútumoknak rögzített értéket ad. Ez a beállítás olyan információk esetében használatos, amelyek sosem változnak. Ellenőrző - Felszólítja a felhasználót az attribútumérték helyességének ellenőrzésére blokk beillesztésekor. Beállító - A blokk beillesztésekor az attribútumértékeket az alapértelmezés szerinti értékekre állítja be, anélkül, hogy megjelenítene egy promptot. A Beállító opció csak akkor használható, ha az attribútumértékek promptjai úgy vannak beállítva, hogy megjelenjenek a parancspromptban (az ATTDIA beállítása 0).
Hely rögzítése - Rögzíti az attribútum helyét a blokkreferencián belül. Ha nincs rögzítve, akkor az attribútum a fogókkal a blokk többi részéhez képest elmozdítható, és a többsoros attribútum átméretezhető. Többsoros - Megadja, hogy az attribútum értéke több sor szöveget is tartalmazhat, és lehetővé teszi, hogy megadja az attribútum határvonalának szélességét.
