Táblázatok

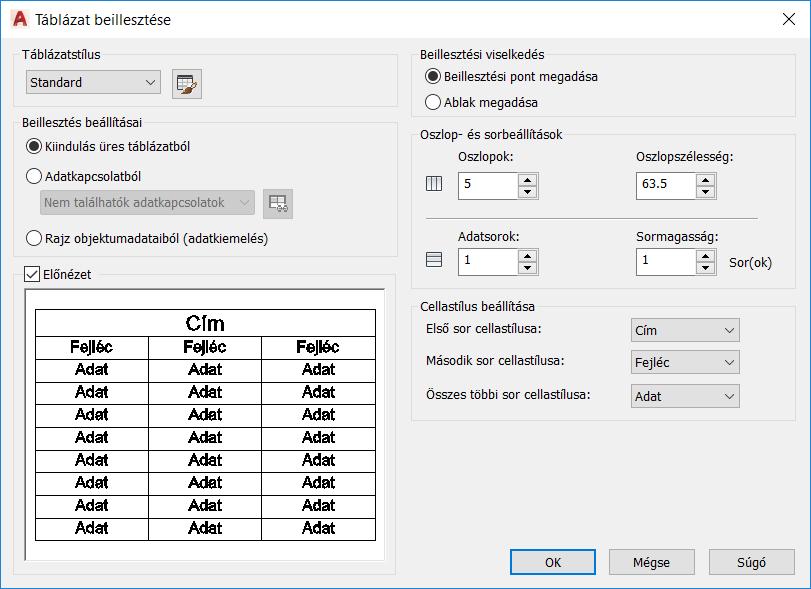

Táblázat létrehozása TÁBLÁZAT _TABLE TBL

A táblázat egy olyan objektum, mely sorok és oszlopok formájában tartalmaz adatokat. Táblázat objektum létrehozásakor először egy üres táblázatot kell létrehoznia, majd tartalommal kell megtöltenie a táblázat celláit.

Táblázatstílus beállításai TÁBLÁZATSTÍLUS _TABLESTYLE TS

A táblázat megjelenését a táblázat stílusa határozza meg. Használhatja az alapértelmezett táblázatstílust, a STANDARD stílust, vagy létrehozhatja saját táblázatstílusait.

Táblázat módosítása

 Fogókkal  Tulajdonságok panel segítségével (CTRL+1)  Helyi menükkel

Szöveg és blokkok hozzáadása táblázatokhoz

Szöveg beillesztése

Ha a táblázat létrehozásra került, az első cella kiemelésre kerül, megjelenik a

Szövegszerkesztő szalag vagy a Szövegformázás

eszköztár, és elkezdhető a szöveg bevitele. A cella sormagassága úgy növekszik, hogy megfeleljen a szövegsorok számának. A következő cellára történő átlépéshez nyomja meg a TAB billentyűt, vagy használja a balra, jobbra, fel és le nyilakat! Az eszköztár és a helyi menü segítségével szöveget formázhat, szöveget importálhat, vagy változtatásokat végezhet a cella szövegén.

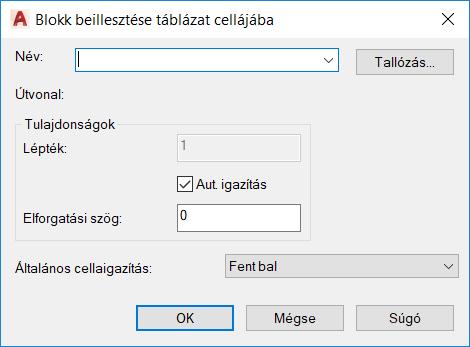

Blokk beillesztése

Helyi menü  Beillesztés  Blokk… (A blokkokról a következő modulban esik szó!)

Léptékezés

A blokkreferencia léptékét adja meg. Adjon meg egy értéket, vagy válassza az Automatikus méretezés opciót a blokk léptékezéséhez, hogy az illeszkedjen a kijelölt cellába.

Aut. igazítás

Azt vezérli, hogy a blokkreferencia illesztett léptékkel legyen-e ellátva a kiválasztott táblázatcellában, vagy hogy a táblázatcella magasságának és szélességének léptékezését módosítani kell-e a beillesztett blokkreferenciának megfelelően.

Képletek használata cellákban

Helyi menü  Beillesztés  Képlet

OPCIÓK:

 Összeg - Táblázat cellatartomány értékek összegzése.  Átlag - Táblázat cellatartomány értékek átlaga.  Példányszám - Cellák száma a táblázat egy oszlopában vagy sorában.

Cella

Más táblázatban található cella használata a képletben. Egyenlet - Képlet manuális megadása a táblázat cellában.

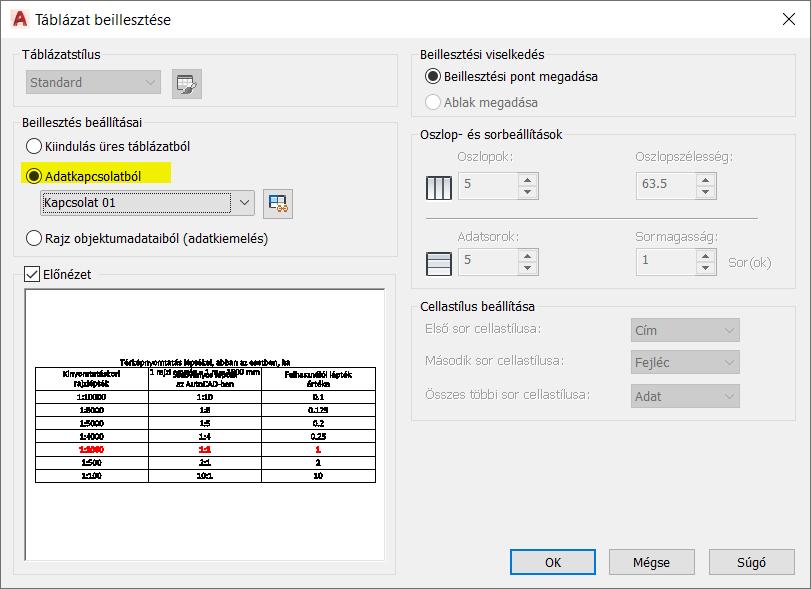

Táblázat létrehozása adatkapcsolatokból

ADATKAPCSOLAT _DATALINK

Mielőtt a táblázat beillesztése parancsot elindítja, létre kell hozni egy adatkapcsolatot a DWG file és a külső file (pl. Excel fájl) között. Ez a parancs adatkapcsolatot hoz létre a következő dialógus ablakon keresztül. Majd a táblázat beillesztése dialógus ablakban ki kell választania a definiált adatkapcsolatot. Az „Adatkapcsolat kiválasztása” ablakban az adatkapcsolatra történő jobb gombos kattintás után a kapcsolatok utólag is szerkeszthetők. (Az adatkapcsolatok létrehozása előtt mentsük el rajzunkat, enélkül csak a „Teljes elérési útvonal” opció lesz elérhető.)

1 . 3 . .

2 … …

. .

Teljes útvonal: A teljes útvonal egy teljesen meghatározott mappahierarchia, amely megadja a fájlreferencia helyét. A teljes útvonal tartalmazza a helyi merevlemez-meghajtó betűjelét, egy webhely URL-címét vagy egy hálózati kiszolgáló betűjelét. Relatív útvonal: A relatív útvonalak részlegesen meghatározott mappaútvonalak, amelyek elfogadják az aktuális meghajtó betűjelét vagy a gazdarajz mappáját. Ez a legrugalmasabb beállítás, és lehetővé teszi, hogy az aktuális meghajtóról áthelyezzen egy sor rajzot egy ugyanazon mappaszerkezetet használó eltérő meghajtóra. Útvonal nélkül: Ha a csatolt külső referenciával nincs útvonal-információ mentve, a program a következő keresést az alábbi sorrendben hajtja végre:  A gazdarajz aktuális mappája   

A Beállítások párbeszédpanel Fájlok lapján és a PROJECTNAME rendszerváltozóban megadott projektkeresési útvonalak

A támogatási fájloknak a Beállítások párbeszédpanel Fájlok lapján megadott keresési útvonalai A Microsoft ® Windows ® -alkalmazás parancsikonjában megadott Indítás helye mappa Az Útvonal nélkül beállítás meghatározása rajzkészletek másik vagy ismeretlen mappastruktúrába történő áthelyezésekor bizonyulhat hasznosnak.
