SSTD

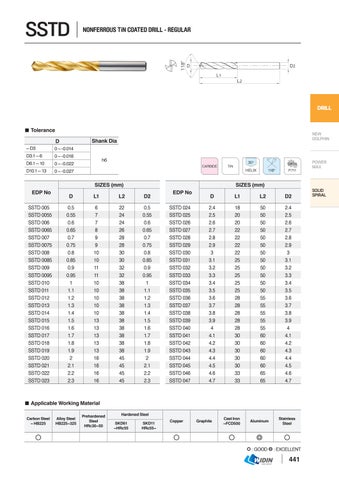

NONFERROUS TiN COATED DRILL - REGULAR
DRILL
■ Tolerance ~ D3 D3.1 ~ 6 D6.1 ~ 10 D10.1 ~ 13
EDP No SSTD 005 SSTD 0055 SSTD 006 SSTD 0065 SSTD 007 SSTD 0075 SSTD 008 SSTD 0085 SSTD 009 SSTD 0095 SSTD 010 SSTD 011 SSTD 012 SSTD 013 SSTD 014 SSTD 015 SSTD 016 SSTD 017 SSTD 018 SSTD 019 SSTD 020 SSTD 021 SSTD 022 SSTD 023
D
0 ~ -0.014
NEW DOLPHIN
Shank Dia
0 ~ -0.018
h6
0 ~ -0.022
CARBIDE
0 ~ -0.027
SIZES (mm) D
L1
L2
D2
0.5 0.55 0.6 0.65 0.7 0.75 0.8 0.85 0.9 0.95 1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2 2.1 2.2 2.3
6 7 7 8 9 9 10 10 11 11 10 10 10 10 10 13 13 13 13 13 16 16 16 16
22 24 24 26 28 28 30 30 32 32 38 38 38 38 38 38 38 38 38 38 45 45 45 45
0.5 0.55 0.6 0.65 0.7 0.75 0.8 0.85 0.9 0.95 1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2 2.1 2.2 2.3
EDP No SSTD 024 SSTD 025 SSTD 026 SSTD 027 SSTD 028 SSTD 029 SSTD 030 SSTD 031 SSTD 032 SSTD 033 SSTD 034 SSTD 035 SSTD 036 SSTD 037 SSTD 038 SSTD 039 SSTD 040 SSTD 041 SSTD 042 SSTD 043 SSTD 044 SSTD 045 SSTD 046 SSTD 047
30°
TiN
DATA
HELIX
118°
P.711
SIZES (mm) D
L1
L2
D2
2.4 2.5 2.6 2.7 2.8 2.9 3 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 4 4.1 4.2 4.3 4.4 4.5 4.6 4.7
18 20 20 22 22 22 22 25 25 25 25 25 28 28 28 28 28 30 30 30 30 30 33 33
50 50 50 50 50 50 50 50 50 50 50 50 55 55 55 55 55 60 60 60 60 60 65 65
2.4 2.5 2.6 2.7 2.8 2.9 3 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 4 4.1 4.2 4.3 4.4 4.5 4.6 4.7
■ Applicable Working Material Carbon Steel ~ HB225
○
Alloy Steel HB225~325
Prehardened Steel HRc30~50
Hardened Steel SKD61 ~HRc55
SKD11 HRc55~
Copper
○
Graphite
Cast Iron ~FCD500
Aluminum
Stainless Steel
○
◎
○
○ : GOOD ◎ : EXCELLENT
441
POWER MAX
SOLID SPIRAL
