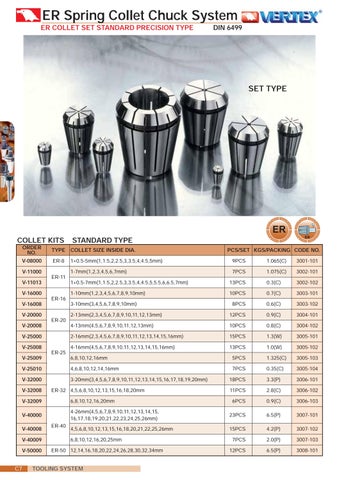

ER Spring Collet Chuck System ER COLLET SET STANDARD PRECISION TYPE
DIN 6499
SET TYPE
(5 COLLET KITS
STANDARD TYPE
ORDER NO.
TYPE COLLET SIZE INSIDE DIA.
V-08000
ER-8
V-11000 V-11013 V-16000 V-16008 V-20000 V-20008
ER-11
ER-16
ER-20
V-25000 V-25008 V-25009
ER-25
PCS/SET KGS/PACKING CODE NO.
1+0.5-5mm(1,1.5,2,2.5,3,3.5,4,4.5,5mm)
9PCS
1.065(C)
3001-101
1-7mm(1,2,3,4,5,6,7mm)
7PCS
1.075(C)
3002-101
1+0.5-7mm(1,1.5,2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7mm)
13PCS
0.3(C)
3002-102
1-10mm(1,2,3,4,5,6,7,8,9,10mm)
10PCS
0.7(C)
3003-101
8PCS
0.6(C)
3003-102
2-13mm(2,3,4,5,6,7,8,9,10,11,12,13mm)
12PCS
0.9(C)
3004-101
4-13mm(4,5,6,7,8,9,10,11,12,13mm)
10PCS
0.8(C)
3004-102
2-16mm(2,3,4,5,6,7,8,9,10,11,12,13,14,15,16mm)
15PCS
1.3(W)
3005-101
4-16mm(4,5,6,7,8,9,10,11,12,13,14,15,16mm)
13PCS
1.0(W)
3005-102
3-10mm(3,4,5,6,7,8,9,10mm)
6,8,10,12,16mm
5PCS
1.325(C)
3005-103
V-25010
4,6,8,10,12,14,16mm
7PCS
0.35(C)
3005-104
V-32000
3-20mm(3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20mm)
18PCS
3.3(P)
3006-101
11PCS
2.8(C)
3006-102
6PCS
0.9(C)
3006-103
V-32008
ER-32 4,5,6,8,10,12,13,15,16,18,20mm
V-32009
6,8,10,12,16,20mm
V-40000
4-26mm(4,5,6,7,8,9,10,11,12,13,14,15, 16,17,18,19,20,21,22,23,24,25,26mm)
23PCS
6.5(P)
3007-101
4,5,6,8,10,12,13,15,16,18,20,21,22,25,26mm
15PCS
4.2(P)
3007-102
7PCS
2.0(P)
3007-103
12PCS
6.5(P)
3008-101
V-40008 V-40009 V-50000
C7
ER-40
6,8,10,12,16,20,25mm ER-50 12,14,16,18,20,22,24,26,28,30,32,34mm
TOOLING SYSTEM
