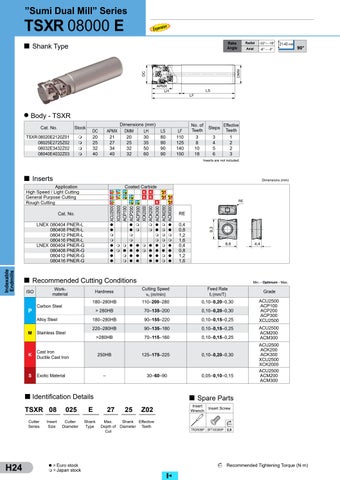

”Sumi Dual Mill” Series
TSXR 08000 E
n
Expansio
Rake Angle
Radial
-33°– -18°
Axial
-6° – -3°
21-40 mm
90°
DC
DMM
Shank Type
APMX LH
LS
LF
Body - TSXR Cat. No.
Stock
TSXR 08020E2120Z01 08025E2725Z02 08032E3432Z02 08040E4032Z03
m m m m
DC 20 25 32 40
APMX 21 27 34 40
Dimensions (mm) DMM LH 20 30 25 35 32 50 32 60
LS 80 90 90 90
LF 110 125 140 150
No. of Teeth 3 8 10 18
Steps 3 4 5 6
Effective Teeth 1 2 2 3
Inserts are not included.
Inserts
Dimensions (mm)
Coated Carbide
Cat. No. LNEX 080404 PNER-L 080408 PNER-L 080412 PNER-L 080416 PNER-L LNEX 080404 PNER-G 080408 PNER-G 080412 PNER-G 080416 PNER-G
Indexable Endmills
P M P M
K
K
K
K K
P M
M S M S
M S M S
ACU2500 XCU2500 ACP100 ACP200 ACP300 XCK2000 ACK200 ACK300 ACM200 ACM300
P M P M
m m
m m
m m
m m
m m m m m m m m m
m m m m m m m m m
RE 0,4 0,8 1,2 1,6 0,4 0,8 1,2 1,6
8,6
Recommended Cutting Conditions
Carbon Steel Alloy Steel
Hardness
Feed Rate ft (mm/T)
180–280HB
110–200–280
0,10–0,20–0,30
> 280HB
70–135–200
0,10–0,20–0,30
180–280HB
90–155–220
0,10–0,15–0,25
220–280HB
90–135–180
0,10–0,15–0,25
>280HB
70–115–160
0,10–0,15–0,25
M
Stainless Steel
K
Cast Iron Ductile Cast Iron
250HB
125–175–225
0,10–0,20–0,30
S
Exotic Material
–
30–60–90
0,05–0,10–0,15
Identification Details TSXR 08 Cutter Series
Insert Size
025
E
Cutter Diameter
Shank Type
l = Euro stock m = Japan stock
4,4
Min. - Optimum - Max.
Cutting Speed vc (m/min)
Workmaterial
ISO
P
H24
RE
9,3
Application High Speed / Light Cutting General Purpose Cutting Rough Cutting
Grade ACU2500 ACP100 ACP200 ACP300 XCU2500 ACU2500 ACM200 ACM300 ACU2500 ACK200 ACK300 XCU2500 XCK2000 ACU2500 ACM200 ACM300
Spare Parts 27
25
Insert Wrench
Z02
Max. Shank Effective Depth of Diameter Teeth Cut
Insert Screw
TRDR08IP BFTX0308IP 2,0
Recommended Tightening Torque (N·m) ▌◄
P
