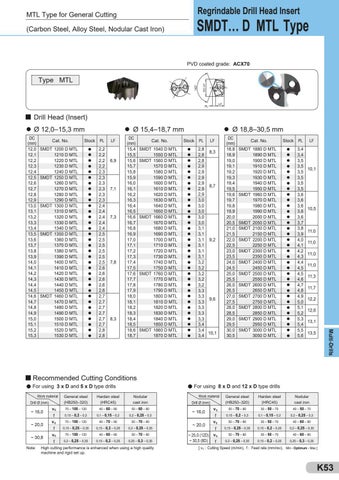

Regrindable Drill Head Insert
MTL Type for General Cutting
SMDT… D MTL Type
(Carbon Steel, Alloy Steel, Nodular Cast Iron)
140°
Type MTL
DC h7
PVD coated grade: ACX70
LF
PL
Drill Head (Insert) Ø 12,0–15,3 mm Cat. No.
Stock
PL
l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l
2,2 2,2 2,2 2,2 2,3 2,3 2,3 2,3 2,3 2,3 2,4 2,4 2,4 2,4 2,4 2,5 2,5 2,5 2,5 2,5 2,5 2,6 2,6 2,6 2,6 2,6 2,7 2,7 2,7 2,7 2,7 2,7 2,8 2,8
SMDT 1200 D MTL 1210 D MTL 1220 D MTL 1230 D MTL 1240 D MTL SMDT 1250 D MTL 1260 D MTL 1270 D MTL 1280 D MTL 1290 D MTL SMDT 1300 D MTL 1310 D MTL 1320 D MTL 1330 D MTL 1340 D MTL SMDT 1350 D MTL 1360 D MTL 1370 D MTL 1380 D MTL 1390 D MTL 1400 D MTL 1410 D MTL 1420 D MTL 1430 D MTL 1440 D MTL 1450 D MTL SMDT 1460 D MTL 1470 D MTL 1480 D MTL 1490 D MTL 1500 D MTL 1510 D MTL 1520 D MTL 1530 D MTL
LF
6,9
7,1
7,3
7,8
8,3
DC (mm) 15,4 15,5 15,6 15,7 15,8 15,9 16,0 16,1 16,2 16,3 16,4 16,5 16,6 16,7 16,8 16,9 17,0 17,1 17,2 17,3 17,4 17,5 17,6 17,7 17,8 17,9 18,0 18,1 18,2 18,3 18,4 18,5 18,6 18,7
Cat. No. SMDT 1540 D MTL 1550 D MTL SMDT 1560 D MTL 1570 D MTL 1580 D MTL 1590 D MTL 1600 D MTL 1610 D MTL 1620 D MTL 1630 D MTL 1640 D MTL 1650 D MTL SMDT 1660 D MTL 1670 D MTL 1680 D MTL 1690 D MTL 1700 D MTL 1710 D MTL 1720 D MTL 1730 D MTL 1740 D MTL 1750 D MTL SMDT 1760 D MTL 1770 D MTL 1780 D MTL 1790 D MTL 1800 D MTL 1810 D MTL 1820 D MTL 1830 D MTL 1840 D MTL 1850 D MTL SMDT 1860 D MTL 1870 D MTL
Ø 18,8–30,5 mm
Stock l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l
PL
LF
2,8 8,3 2,8 2,8 2,9 2,9 2,9 2,9 8,7 2,9 2,9 3,0 3,0 3,0 3,0 3,0 3,1 3,1 3,1 9,2 3,1 3,1 3,1 3,2 3,2 3,2 3,2 3,2 3,3 3,3 9,6 3,3 3,3 3,3 3,3 3,4 3,4 10,1 3,4
DC (mm) 18,8 18,9 19,0 19,1 19,2 19,3 19,4 19,5 19,6 19,7 19,8 19,9 20,0 20,5 21,0 21,5 22,0 22,5 23,0 23,5 24,0 24,5 25,0 25,5 26,0 26,5 27,0 27,5 28,0 28,5 29,0 29,5 30,0 30,5
Cat. No. SMDT 1880 D MTL 1890 D MTL 1900 D MTL 1910 D MTL 1920 D MTL 1930 D MTL 1940 D MTL 1950 D MTL SMDT 1960 D MTL 1970 D MTL 1980 D MTL 1990 D MTL 2000 D MTL SMDT 2050 D MTL SMDT 2100 D MTL 2150 D MTL SMDT 2200 D MTL 2250 D MTL SMDT 2300 D MTL 2350 D MTL SMDT 2400 D MTL 2450 D MTL SMDT 2500 D MTL 2550 D MTL SMDT 2600 D MTL 2650 D MTL SMDT 2700 D MTL 2750 D MTL SMDT 2800 D MTL 2850 D MTL SMDT 2900 D MTL 2950 D MTL SMDT 3000 D MTL 3050 D MTL
Stock
PL
l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l
3,4 3,4 3,5 3,5 3,5 3,5 3,5 3,5 3,6 3,6 3,6 3,6 3,6 3,7 3,8 3,9 4,0 4,1 4,2 4,3 4,4 4,5 4,5 4,6 4,7 4,8 4,9 5,0 5,1 5,2 5,3 5,4 5,5 5,6
LF
10,1
10,5
11,0 11,0 11,0 11,0 11,3 11,7 12,2 12,6 13,1
Multi-Drills
DC (mm) 12,0 12,1 12,2 12,3 12,4 12,5 12,6 12,7 12,8 12,9 13,0 13,1 13,2 13,3 13,4 13,5 13,6 13,7 13,8 13,9 14,0 14,1 14,2 14,3 14,4 14,5 14,6 14,7 14,8 14,9 15,0 15,1 15,2 15,3
Ø 15,4–18,7 mm
13,5
Recommended Cutting Conditions For using 3 x D and 5 x D type drills Work material Drill Ø (mm)
~ 16,0 ~ 20,0 ~ 30,8
vc f vc f vc f
General steel (HB250–320)
Harden steel (HRC45)
For using 8 x D and 12 x D type drills Nodular cast iron
70 – 100 – 120
40 – 60 – 90
50 – 60 – 80
0,15 – 0,2 – 0,3
0,1 – 0,15 – 0,2
0,2 – 0,25 – 0,3
70 – 100 – 120
40 – 70 – 90
50 – 70 – 90
0,15 – 0,25 – 0,35
0,15 – 0,2 – 0,25
0,2 – 0,25 – 0,35
70 – 100 – 120
40 – 60 – 90
50 – 70 – 90
0,2 – 0,25 – 0,35
0,15 – 0,2 – 0,25
0,25 – 0,3 – 0,35
Note: High cutting performance is enhanced when using a high quality machine and rigid set up.
Work material Drill Ø (mm)
vc f vc ~ 20,0 f ~ 25,0 (12D) v c ~ 30,5 (8D) f ~ 16,0
General steel (HB250–320)
Harden steel (HRC45)
Nodular cast iron
50 – 70 – 80
30 – 50 – 70
40 – 50 – 70
0,15 – 0,2 – 0,3
0,1 – 0,15 – 0,2
0,2 – 0,25 – 0,3
50 – 70 – 80
30 – 50 – 70
40 – 60 – 80
0,15 – 0,25 – 0,35
0,15 – 0,2 – 0,25
0,2 – 0,25 – 0,35
50 – 70 – 80
30 – 50 – 70
40 – 60 – 80
0,2 – 0,25 – 0,35
0,15 – 0,2 – 0,25
0,25 – 0,3 – 0,35
[ v c : Cutting Speed (m/min), f : Feed rate (mm/rev), Min - Optimum - Max ]
K53
