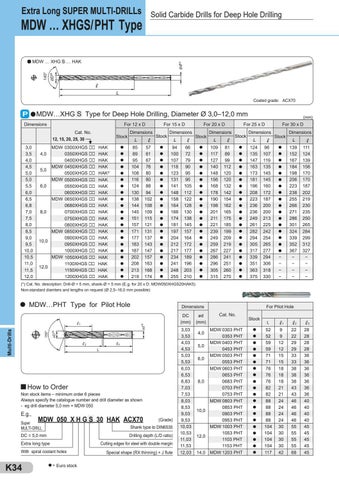

Extra Long SUPER MULTI-DRILLs Solid Carbide Drills for Deep Hole Drilling
MDW … XHGS/PHT Type
Ødh6
ØDh8
140°
MDW … XHG S … HAK
L Coated grade: ACX70
MDW…XHG S Type for Deep Hole Drilling, Diameter Ø 3,0–12,0 mm Dimensions
For 12 x D Cat. No. 12, 15, 20, 25, 30
3,0 3,5 4,0 4,5 5,0 5,0 5,5 6,0 6,5 6,8 7,0 7,5 8,0 8,5 9,0 9,5 10,0 10,5 11,0 11,5 12,0
MDW 0300XHGS 4,0 0350XHGS 0400XHGS MDW 0450XHGS 5,0 0500XHGS MDW 0500XHGS 6,0 0550XHGS 0600XHGS MDW 0650XHGS 0680XHGS 8,0 0700XHGS 0750XHGS 0800XHGS MDW 0850XHGS 0900XHGS 10,0 0950XHGS 1000XHGS MDW 1050XHGS 1100XHGS 12,0 1150XHGS 1200XHGS
Stock HAK HAK HAK HAK HAK5* HAK HAK HAK HAK HAK HAK HAK HAK HAK HAK HAK HAK HAK HAK HAK HAK
Dimensions L 85 89 95 104 108 116 124 130 138 144 145 151 157 171 177 183 187 202 208 213 219
l l l l l l l l l l l l l l l l l l l l l
57 61 67 76 80 80 88 94 102 108 109 115 121 131 137 143 147 157 163 168 174
For 15 x D Stock
l l l l l l l l l l l l l l l l l l l l l
Dimensions L 94 100 107 118 123 131 141 148 158 164 166 174 181 197 204 212 217 234 241 248 255
For 20 x D Stock
66 72 79 90 95 95 105 112 122 128 130 138 145 157 164 172 177 189 196 203 210
l l l l l l l l l l l l l l l l l l l l l
Dimensions L 109 117 127 140 148 156 168 178 190 198 201 211 221 239 249 259 267 286 296 305 315
(mm)
For 25 x D Stock
81 89 99 112 120 120 132 142 154 162 165 175 185 199 209 219 227 241 251 260 270
l l l l l l l l l l l l l l l l l l l l l
For 30 x D
Dimensions L 124 135 147 163 173 181 196 208 223 236 236 249 261 282 294 305 317 339 351 363 375
96 107 119 135 145 145 160 172 187 200 200 213 225 242 254 265 277 294 306 318 330
Stock
Dimensions L 139 152 167 184 198 206 223 238 255 266 271 286 301 324 339 352 367 − − − −
l l l l l l l l l l l l l l l l l − − − −
111 124 139 156 170 170 187 202 219 230 235 250 265 284 299 312 327 − − − −
(*) Cat. No. description: Drill-Ø = 5 mm, shank-Ø = 5 mm (E.g. for 20 x D: MDW050XHGS20HAK5) Non-standard diamters and lengths on request (Ø 2,5–16,0 mm possible)
MDW…PHT Type for Pilot Hole
Multi-Drills
Dimensions
How to Order
Non stock items – minimum order 6 pieces Always specify the catalogue number and drill diameter as shown - eg drill diameter 5,0 mm = MDW 050
E.g.,
MDW 050 X H G S 30 HAK ACX70
(Grade)
Super MULTI-DRILL
Shank type to DIN6535
DC = 5,0 mm
Drilling depth (L/D ratio)
Extra long type With spiral coolant holes
K34
l = Euro stock
Cutting edges for steel with double margin Special shape (RX thinning) + J flute
For Pilot Hole Cat. No.
DC (mm)
ød (mm)
3,03 3,53 4,03 4,53 5,03 5,53 6,03 6,53 6,83 7,03 7,53 8,03 8,53 9,03 9,53 10,03 10,53 11,03 11,53 12,03
MDW 0303 PHT 4,0 0353 PHT MDW 0403 PHT 5,0 0453 PHT MDW 0503 PHT 6,0 0553 PHT MDW 0603 PHT 0653 PHT 0683 PHT 8,0 0703 PHT 0753 PHT MDW 0803 PHT 0853 PHT 10,0 0903 PHT 0953 PHT MDW 1003 PHT 1053 PHT 12,0 1103 PHT 1153 PHT 14,0 MDW 1203 PHT
Stock
l l l l l l l l l l l l l l l l l l l l
L
52 52 59 59 71 71 76 76 76 82 82 88 88 88 88 104 104 104 104 117
1
2
3
9 9 12 12 15 15 18 18 18 21 21 24 24 24 24 30 30 30 30 42
22 22 29 29 33 33 38 38 38 43 43 46 46 46 46 55 55 55 55 68
28 28 28 28 36 36 36 36 36 36 36 40 40 40 40 45 45 45 45 45
