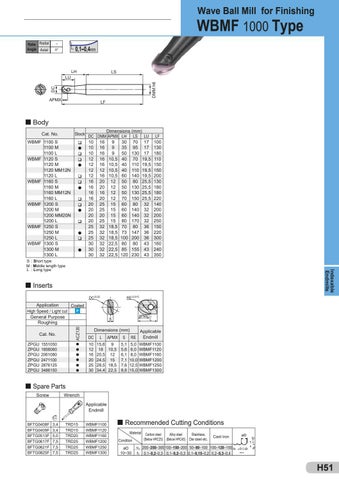

Wave Ball Mill for Finishing
WBMF 1000 Type Rake Radial Angle Axial
̶
0,1–0,4mm
0°
LH
LS
DC
DMM h6
LU
APMX
LF
Body Cat. No.
Stock
WBMF 1100 S 1100 M 1100 L WBMF 1120 S 1120 M 1120 MM12N 1120 L WBMF 1160 S 1160 M 1160 MM12N 1160 L WBMF 1200 S 1200 M 1200 MM20N 1200 L WBMF 1250 S 1250 M 1250 L WBMF 1300 S 1300 M 1300 L
q
l q q
l q q
l q q
l q
l q
l
Dimensions (mm) DC DMM APMX LH LS LU 10 16 9 30 70 17 10 16 9 35 95 17 10 16 9 50 130 17 12 16 10,5 40 70 19,5 12 16 10,5 40 110 19,5 12 12 10,5 40 110 19,5 12 16 10,5 60 140 19,5 16 20 12 50 80 25,5 16 20 12 50 130 25,5 16 16 12 50 130 25,5 16 20 12 70 150 25,5 20 25 15 60 80 32 20 25 15 60 140 32 20 20 15 60 140 32 20 25 15 80 170 32 25 32 18,5 70 80 36 25 32 18,5 73 147 36 25 32 18,5 100 200 36 30 32 22,5 80 80 43 30 32 22,5 85 155 43 30 32 22,5 120 230 43
LF 100 130 180 110 150 150 200 130 180 180 220 140 200 200 250 150 220 300 160 240 350
Indexable Endmills
S : Short type M : Middle length type L : Long type
Inserts DC±0,02
Application Coated P High Speed / Light cut General Purpose Roughing
ZPGU ZPGU ZPGU ZPGU ZPGU ZPGU
1551050 1856060 2061080 2471100 2876125 3486150
APMX
S
ACZ120
Cat. No.
RE±0,015
DC
10 12 16 20 25 30
Dimensions (mm) L
APMX
15,6 9 18 10,5 20,5 12 24,5 15 28,5 18,5 34,4 22,5
L
S
RE
Applicable Endmill
5,1 5,6 6,1 7,1 7,6 8,6
5,0 6,0 8,0 10,0 12,5 15,0
WBMF1100 WBMF1120 WBMF1160 WBMF1200 WBMF1250 WBMF1300
Spare Parts Screw
Wrench Applicable Endmill 3,4 3,4 5,0 7,5 7,5 7,5
TRD15 TRD15 TRD20 TRD25 TRD25 TRD25
WBMF1100 WBMF1120 WBMF1160 WBMF1200 WBMF1250 WBMF1300
Recommended Cutting Conditions Material Condition øD 10~30
Alloy steel Carbon steel Stainless, (Below HRC25) (Below HRC45) Die steel etc.
Cast iron
vc 200–250–300 100–150–200 50–80–100 100–120–150 ae f t 0,1–0,2–0,3 0,1–0,2–0,3 0,1–0,15–0,2 0,2–0,3–0,4
ap
BFTG0408F BFTG0409F BFTG0513F BFTG0617F BFTG0621F BFTG0825F
H51
