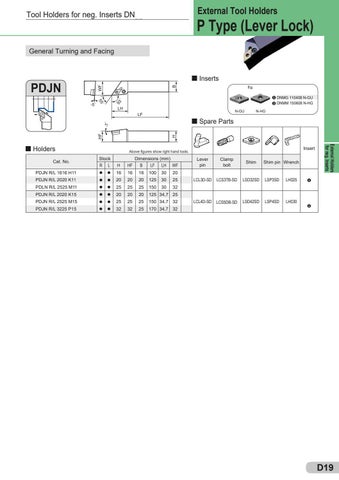

External Tool Holders
Tool Holders for neg. Inserts DN_ _
P Type (Lever Lock)
- Facing General Turning and
Inserts ˚
u DNMG 110408 N-GU v DNMM 150608 N-HG
˚
93
55
-5˚
LH
N-GU
LF
N-HG
H
HF
-7˚
Spare Parts
Insert
Above figures show right hand tools.
Stock R L
H
HF
Dimensions (mm) B LF LH WF
PDJN R/L 1616 H11
l
l
16
16
16
100
30
20
PDJN R/L 2020 K11
l
l
20
20
20
125
30
25
PDLN R/L 2525 M11
l
l
25
25
25
150
30
32
PDJN R/L 2020 K15
l
l
20
20
20
125 34,7 25
PDJN R/L 2525 M15
l
l
25
25
25
150 34,7 32
PDJN R/L 3225 P15
l
l
32
32
25
170 34,7 32
Lever pin
Clamp bolt
Shim
LCL3D-SD
LCS3TB-SD
LSD32SD
LSP3SD
LH025
LCL4D-SD
LCS5DB-SD
LSD42SD
LSP4SD
LH030
Shim pin Wrench
External Holders for neg. Inserts
Holders Cat. No.
Eg.
B
WF
PDJN
u
v
D19
