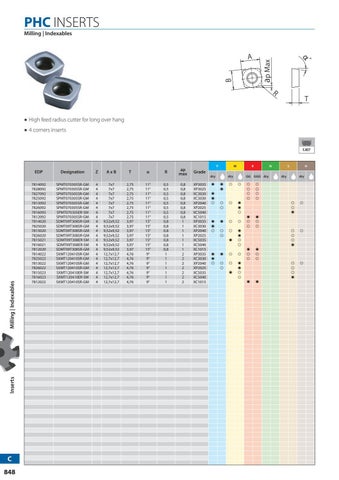

PHC INSERTS Milling | Indexables
ap Max
B
̊ α
A
R
T
High feed radius cutter for long over hang 4 corners inserts
Inserts
Milling | Indexables
C.827
C 848
P
EDP
Designation
Z
AxB
T
α
R
ap max
Grade
7814092 7828092 7827092 7825092 7813092 7826092 7816093 7812092 7814020 7825020 7813020 7826020 7815021 7816021 7812020 7814022 7825022 7813022 7826022 7815023 7816023 7812022
SPMT070305SR-GM SPMT070305SR-GM SPMT070305SR-GM SPMT070305SR-GM SPMT070305SR-GM SPMT070305SR-GM SPMT070305ER-SM SPMT070305SR-GM SDMT09T308SR-GM SDMT09T308SR-GM SDMT09T308SR-GM SDMT09T308SR-GM SDMT09T308ER-SM SDMT09T308ER-SM SDMT09T308SR-GM SXMT120410SR-GM SXMT120410SR-GM SXMT120410SR-GM SXMT120410SR-GM SXMT120410ER-SM SXMT120410ER-SM SXMT120410SR-GM
4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
7x7 7x7 7x7 7x7 7x7 7x7 7x7 7x7 9,52x9,52 9,52x9,52 9,52x9,52 9,52x9,52 9,52x9,52 9,52x9,52 9,52x9,52 12,7x12,7 12,7x12,7 12,7x12,7 12,7x12,7 12,7x12,7 12,7x12,7 12,7x12,7
2,75 2,75 2,75 2,75 2,75 2,75 2,75 2,75 3,97 3,97 3,97 3,97 3,97 3,97 3,97 4,76 4,76 4,76 4,76 4,76 4,76 4,76
11° 11° 11° 11° 11° 11° 11° 11° 15° 15° 15° 15° 15° 15° 15° 9° 9° 9° 9° 9° 9° 9°
0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,8 0,8 0,8 0,8 0,8 0,8 0,8 1 1 1 1 1 1 1
0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 1 1 1 1 1 1 1 2 2 2 2 2 2 2
XP3035 XP3025 XC3020 XC3030 XP2040 XP2025 XC5040 XC1015 XP3035 XC3030 XP2040 XP2025 XC5035 XC5040 XC1015 XP3035 XC3030 XP2040 XP2025 XC5035 XC5040 XC1015
M
dry ◉ ◉ ◉ ◎
◉ ◉ ◎
dry ◎
◎
◎ ◎
◎
◉ ◉ ◎
◉
◎
◎
◎ ◎
◎
◉ ◉ ◎ ◎
◉
◎
◎
◎ ◎
◎
◉ ◉ ◎ ◎
◉
N
GG GGG dry
◉ ◉
◉
◉ ◉ ◎
K
◎ ◎ ◎ ◎
◉ ◎ ◎
◉ ◎ ◎
◉
S
α
dry
H dry
◎ ◎ ◎ ◎ ◎ ◎ ◉
◎
◎ ◎ ◎ ◉
◎
◎ ◎ ◎ ◉
◎
◉ ◎ ◎
◉ ◎ ◎
◉
T
