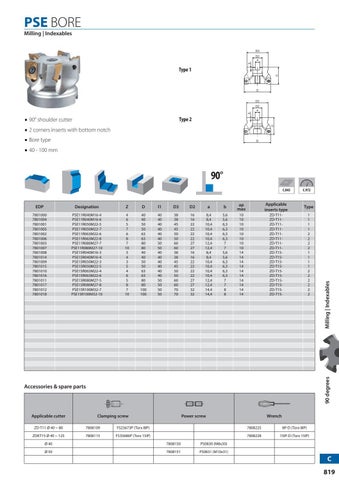

PSE BORE Milling | Indexables
D3
b
D2 a
l1
Type 1
D D3
b
D2 a
Type 2 l1
90° shoulder cutter 2 corners inserts with bottom notch Bore type
D
40 - 100 mm
90° C.972
Designation
Z
D
l1
D3
D2
a
b
ap max
Applicable inserts type
Type
7801000 7801004 7801001 7801005 7801002 7801006 7801003 7801007 7801008 7801014 7801009 7801015 7801010 7801016 7801011 7801017 7801012 7801018
PSE11R040M16-4 PSE11R040M16-6 PSE11R050M22-5 PSE11R050M22-7 PSE11R063M22-6 PSE11R063M22-8 PSE11R080M27-7 PSE11R080M27-10 PSE15R040M16-3 PSE15R040M16-4 PSE15R050M22-3 PSE15R050M22-5 PSE15R063M22-4 PSE15R063M22-6 PSE15R080M27-5 PSE15R080M27-8 PSE15R100M32-7 PSE15R100M32-10
4 6 5 7 6 8 7 10 3 4 3 5 4 6 5 8 7 10
40 40 50 50 63 63 80 80 40 40 50 50 63 63 80 80 100 100
40 40 40 40 40 40 50 50 40 40 40 40 40 40 50 50 50 50
38 38 45 45 50 50 60 60 38 38 45 45 50 50 60 60 70 70
16 16 22 22 22 22 27 27 16 16 22 22 22 22 27 27 32 32
8,4 8,4 10,4 10,4 10,4 10,4 12,4 12,4 8,4 8,4 10,4 10,4 10,4 10,4 12,4 12,4 14,4 14,4
5,6 5,6 6,3 6,3 6,3 6,3 7 7 5,6 5,6 6,3 6,3 6,3 6,3 7 7 8 8
10 10 10 10 10 10 10 10 14 14 14 14 14 14 14 14 14 14
ZD-T11ZD-T11ZD-T11ZD-T11ZD-T11ZD-T11ZD-T11ZD-T11ZD-T15ZD-T15ZD-T15ZD-T15ZD-T15ZD-T15ZD-T15ZD-T15ZD-T15ZD-T15-
1 1 1 1 2 2 2 2 1 1 1 1 2 2 2 2 2 2
90 degrees
EDP
Accessories & spare parts
Applicable cutter
Milling | Indexables
C.845
Clamping screw
Power screw
Wrench
ZD-T11 Ø 40 ~ 80
7808109
FS25673P (Torx 8IP)
7808225
8P-D (Torx 8IP)
ZDKT15 Ø 40 ~ 125
7808115
FS35686P (Torx 15IP)
7808228
15IP-D (Torx 15IP)
Ø 40
7808150
PS0830 (M8x30)
Ø 50
7808151
PS0831 (M10x31)
C 819
