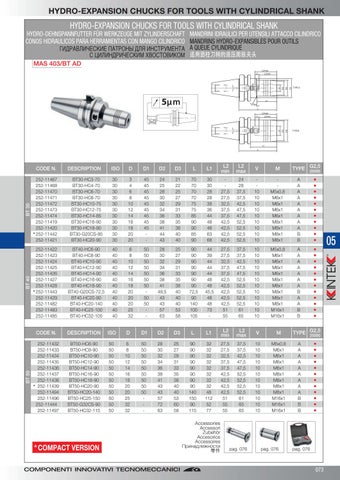

HYDRO-EXPANSION CHUCKS FOR TOOLS WITH CYLINDRICAL SHANK
HYDRO-EXPANSION CHUCKS FOR TOOLS WITH CYLINDRICAL SHANK
HYDRO-DEHNSPANNFUTTER FÜR WERKZEUGE MIT ZYLINDERSCHAFT CONOS HIDRAULICOS PARA HERRAMIENTAS CON MANGO CILINDRICO ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ ДЛЯ ИНСТРУМЕНТА С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ
MANDRINI IDRAULICI PER UTENSILI ATTACCO CILINDRICO MANDRINS HYDRO-EXPANSIBLES POUR OUTILS A QUEUE CYLINDRIQUE 适用圆柱刀柄的液压膨胀夹头
MAS 403/BT AD
ISO
D
D1
D2
D3
L
L1
L2 min
L2 max
V
M
TYPE G2,5 25000
252-11467 252-11468 252-11470 252-11471 252-11472 252-11473 252-11474 252-11419 252-11420 * 252-11442 252-11421
BT30-HC3-70 BT30-HC4-70 BT30-HC6-70 BT30-HC8-70 BT30-HC10-75 BT30-HC12-75 BT30-HC14-85 BT30-HC16-90 BT30-HC18-90 BT30-G20CS-85 BT30-HC20-90
30 30 30 30 30 30 30 30 30 30 30
3 4 6 8 10 12 14 16 18 20 20
45 45 45 45 45 45 45 45 45 -
24 25 28 30 32 34 36 38 41 44 43
21 22 25 27 29 31 33 35 38 40 40
70 70 70 70 75 75 85 90 90 85 90
30 30 28 28 38 36 44 48 48 63 68
27,5 27,5 32,5 37,5 37,5 42,5 42,5 42,5 42,5
24 28 37,5 37,5 42,5 47,5 47,5 52,5 52,5 52,5 52,5
10 10 10 10 10 10 10 10 10
M5x0,8 M6x1 M6x1 M6x1 M6x1 M8x1 M8x1 M8x1 M8x1
A A A A A A A A A B B
• • • • • • • • • • •
252-11422 252-11423 252-11424 252-11425 252-11426 252-11427 252-11428 * 252-11443 252-11429 252-11482 252-11483 252-11485
BT40-HC6-90 BT40-HC8-90 BT40-HC10-90 BT40-HC12-90 BT40-HC14-90 BT40-HC16-90 BT40-HC18-90 BT40-G20CS-72,5 BT40-HC20-90 BT40-HC20-140 BT40-HC25-100 BT40-HC32-105
40 40 40 40 40 40 40 40 40 40 40 40
6 8 10 12 14 16 18 20 20 20 25 32
50 50 50 50 50 50 50 50 50 -
28 30 32 34 36 38 41 49,5 43 43 57 63
25 27 29 31 33 35 38 40 40 40 53 58
90 90 90 90 90 90 90 72,5 90 140 100 105
44 39 44 44 44 48 48 45,5 48 48 73 -
27,5 27,5 32,5 37,5 37,5 42,5 42,5 42,5 42,5 42,5 51 55
37,5 37,5 42,5 47,5 47,5 52,5 52,5 52,5 52,5 52,5 61 65
10 10 10 10 10 10 10 10 10 10 10 10
M5x0,8 M6x1 M6x1 M6x1 M6x1 M8x1 M8x1 M8x1 M8x1 M8x1 M16x1 M16x1
A A A A A A A B A A B B
• • • • • • • • • • • •
BT 50
BT 30
DESCRIPTION
BT 40
CODE N.
CODE N.
DESCRIPTION
ISO
D
D1
D2
D3
L
L1
L2 min
L2 max
V
M
252-11432 252-11433 252-11434 252-11435 252-11436 252-11437 252-11438 * 252-11439 252-11494 252-11496 252-11444 252-11497
BT50-HC6-90 BT50-HC8-90 BT50-HC10-90 BT50-HC12-90 BT50-HC14-90 BT50-HC16-90 BT50-HC18-90 BT50-HC20-90 BT50-HC20-140 BT50-HC25-150 BT50-G32CS-90 BT50-HC32-115
50 50 50 50 50 50 50 50 50 50 50 50
6 8 10 12 14 16 18 20 20 25 32 32
50 50 50 50 50 50 50 50 50 -
28 30 32 34 36 38 41 43 43 57 72 63
25 27 29 31 33 35 38 40 40 53 60 58
90 90 90 90 90 90 90 90 140 150 90 115
32 32 32 32 32 32 32 32 48 112 52 77
27,5 27,5 32,5 37,5 37,5 42,5 42,5 42,5 42,5 51 55 55
37,5 37,5 42,5 47,5 47,5 52,5 52,5 52,5 52,5 61 65 65
10 10 10 10 10 10 10 10 10 10 10 10
M5x0,8 M6x1 M6x1 M6x1 M6x1 M8x1 M8x1 M8x1 M8x1 M16x1 M16x1 M16x1
* COMPACT VERSION
Accessories Accessori Zubehör Accesorios Accessoires Принадлежности 零件
pag. 076
pag. 076
TYPE G2,5 25000 A A A A A A A A A B B B
• • • • • • • • • • • •
pag. 076
073
05
