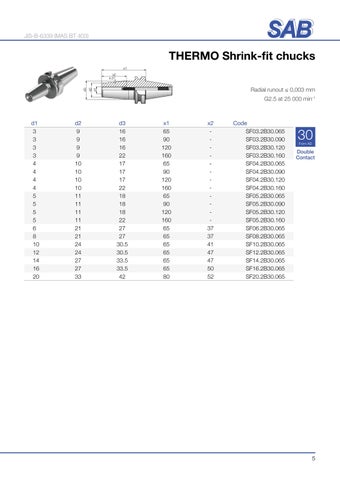

JIS-B-6339 (MAS BT 403)
THERMO Shrink-fit chucks x1
Radial runout ≤ 0,003 mm
d2 d1
d3
x2 4.5°
G2.5 at 25 000 min-1
d1 3 3 3 3 4 4 4 4 5 5 5 5 6 8 10 12 14 16 20
d2 9 9 9 9 10 10 10 10 11 11 11 11 21 21 24 24 27 27 33
d3 16 16 16 22 17 17 17 22 18 18 18 22 27 27 30.5 30.5 33.5 33.5 42
x1 65 90 120 160 65 90 120 160 65 90 120 160 65 65 65 65 65 65 80
x2 37 37 41 47 47 50 52
Code SF03.2B30.065 SF03.2B30.090 SF03.2B30.120 SF03.2B30.160 SF04.2B30.065 SF04.2B30.090 SF04.2B30.120 SF04.2B30.160 SF05.2B30.065 SF05.2B30.090 SF05.2B30.120 SF05.2B30.160 SF06.2B30.065 SF08.2B30.065 SF10.2B30.065 SF12.2B30.065 SF14.2B30.065 SF16.2B30.065 SF20.2B30.065
30 Form AD
Double Contact
5
