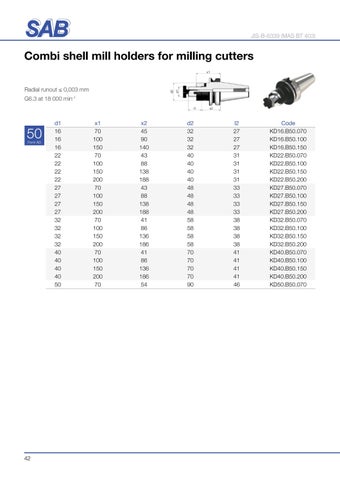

JIS-B-6339 (MAS BT 403)
Combi shell mill holders for milling cutters d2
Radial runout ≤ 0,003 mm
d1
x1
G6.3 at 18 000 min-1 l1
50 Form AD
42
d1 16 16 16 22 22 22 22 27 27 27 27 32 32 32 32 40 40 40 40 50
x1 70 100 150 70 100 150 200 70 100 150 200 70 100 150 200 70 100 150 200 70
x2 45 90 140 43 88 138 188 43 88 138 188 41 86 136 186 41 86 136 186 54
d2 32 32 32 40 40 40 40 48 48 48 48 58 58 58 58 70 70 70 70 90
x2
l2 27 27 27 31 31 31 31 33 33 33 33 38 38 38 38 41 41 41 41 46
Code KD16.B50.070 KD16.B50.100 KD16.B50.150 KD22.B50.070 KD22.B50.100 KD22.B50.150 KD22.B50.200 KD27.B50.070 KD27.B50.100 KD27.B50.150 KD27.B50.200 KD32.B50.070 KD32.B50.100 KD32.B50.150 KD32.B50.200 KD40.B50.070 KD40.B50.100 KD40.B50.150 KD40.B50.200 KD50.B50.070
