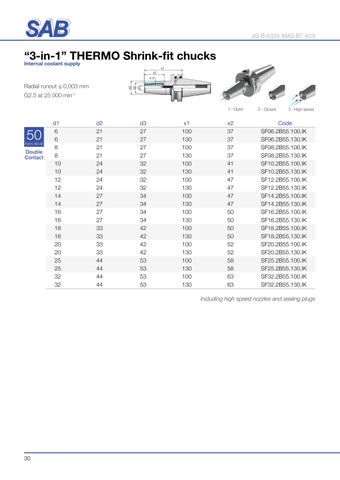

JIS-B-6339 (MAS BT 403)
“3-in-1” THERMO Shrink-fit chucks
Internal coolant supply
x1 x2 4.5° d3 d2 d1
Radial runout ≤ 0,003 mm G2.5 at 25 000 min-1
1 - Open
50
Form AD+B
Double Contact
d1 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 25 25 32 32
d2 21 21 21 21 24 24 24 24 27 27 27 27 33 33 33 33 44 44 44 44
d3 27 27 27 27 32 32 32 32 34 34 34 34 42 42 42 42 53 53 53 53
x1 100 130 100 130 100 130 100 130 100 130 100 130 100 130 100 130 100 130 100 130
x2 37 37 37 37 41 41 47 47 47 47 50 50 50 50 52 52 58 58 63 63
2 - Closed
3 - High speed
Code SF06.2B55.100.IK SF06.2B55.130.IK SF08.2B55.100.IK SF08.2B55.130.IK SF10.2B55.100.IK SF10.2B55.130.IK SF12.2B55.100.IK SF12.2B55.130.IK SF14.2B55.100.IK SF14.2B55.130.IK SF16.2B55.100.IK SF16.2B55.130.IK SF18.2B55.100.IK SF18.2B55.130.IK SF20.2B55.100.IK SF20.2B55.130.IK SF25.2B55.100.IK SF25.2B55.130.IK SF32.2B55.100.IK SF32.2B55.130.IK
Including high speed nozzles and sealing plugs
30
