JIS-B-6339 (MAS BT 403)

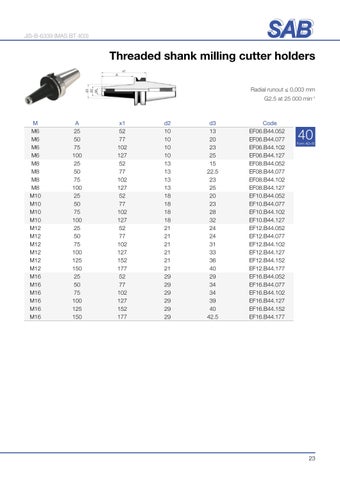

Threaded shank milling cutter holders A
x1
d3 d2 M
Radial runout ≤ 0,003 mm G2.5 at 25 000 min-1
M M6 M6 M6 M6 M8 M8 M8 M8 M10 M10 M10 M10 M12 M12 M12 M12 M12 M12 M16 M16 M16 M16 M16 M16
A 25 50 75 100 25 50 75 100 25 50 75 100 25 50 75 100 125 150 25 50 75 100 125 150
x1 52 77 102 127 52 77 102 127 52 77 102 127 52 77 102 127 152 177 52 77 102 127 152 177
d2 10 10 10 10 13 13 13 13 18 18 18 18 21 21 21 21 21 21 29 29 29 29 29 29
d3 13 20 23 25 15 22.5 23 25 20 23 28 32 24 24 31 33 36 40 29 34 34 39 40 42.5
Code EF06.B44.052 EF06.B44.077 EF06.B44.102 EF06.B44.127 EF08.B44.052 EF08.B44.077 EF08.B44.102 EF08.B44.127 EF10.B44.052 EF10.B44.077 EF10.B44.102 EF10.B44.127 EF12.B44.052 EF12.B44.077 EF12.B44.102 EF12.B44.127 EF12.B44.152 EF12.B44.177 EF16.B44.052 EF16.B44.077 EF16.B44.102 EF16.B44.127 EF16.B44.152 EF16.B44.177
40
Form AD+B
23
