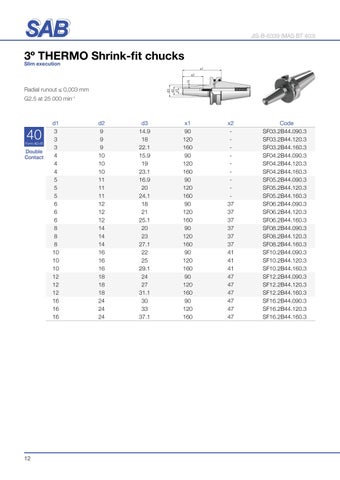

JIS-B-6339 (MAS BT 403)
3º THERMO Shrink-fit chucks Slim execution
x1 x2 3° d3 d2 d1
Radial runout ≤ 0,003 mm G2.5 at 25 000 min-1
40
Form AD+B
Double Contact
12
d1 3 3 3 4 4 4 5 5 5 6 6 6 8 8 8 10 10 10 12 12 12 16 16 16
d2 9 9 9 10 10 10 11 11 11 12 12 12 14 14 14 16 16 16 18 18 18 24 24 24
d3 14.9 18 22.1 15.9 19 23.1 16.9 20 24.1 18 21 25.1 20 23 27.1 22 25 29.1 24 27 31.1 30 33 37.1
x1 90 120 160 90 120 160 90 120 160 90 120 160 90 120 160 90 120 160 90 120 160 90 120 160
x2 37 37 37 37 37 37 41 41 41 47 47 47 47 47 47
Code SF03.2B44.090.3 SF03.2B44.120.3 SF03.2B44.160.3 SF04.2B44.090.3 SF04.2B44.120.3 SF04.2B44.160.3 SF05.2B44.090.3 SF05.2B44.120.3 SF05.2B44.160.3 SF06.2B44.090.3 SF06.2B44.120.3 SF06.2B44.160.3 SF08.2B44.090.3 SF08.2B44.120.3 SF08.2B44.160.3 SF10.2B44.090.3 SF10.2B44.120.3 SF10.2B44.160.3 SF12.2B44.090.3 SF12.2B44.120.3 SF12.2B44.160.3 SF16.2B44.090.3 SF16.2B44.120.3 SF16.2B44.160.3
