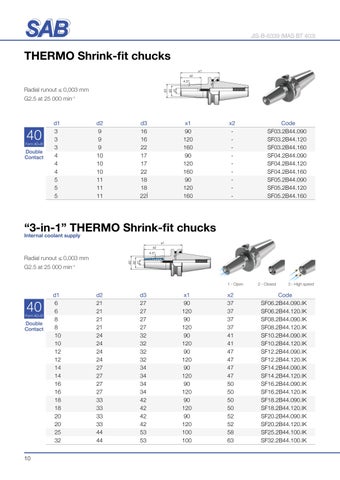

JIS-B-6339 (MAS BT 403)
THERMO Shrink-fit chucks x1 x2
d3
Radial runout ≤ 0,003 mm
d2 d1
4.5°
G2.5 at 25 000 min-1
40
Form AD+B
Double Contact
d1 3 3 3 4 4 4 5 5 5
d2 9 9 9 10 10 10 11 11 11
d3 16 16 22 17 17 22 18 18 22Í
x1 90 120 160 90 120 160 90 120 160
x2 -
Code SF03.2B44.090 SF03.2B44.120 SF03.2B44.160 SF04.2B44.090 SF04.2B44.120 SF04.2B44.160 SF05.2B44.090 SF05.2B44.120 SF05.2B44.160
“3-in-1” THERMO Shrink-fit chucks Internal coolant supply
x1 x2 4.5° d3 d2 d1
Radial runout ≤ 0,003 mm G2.5 at 25 000 min-1
1 - Open
40
Form AD+B
Double Contact
10
d1 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 25 32
d2 21 21 21 21 24 24 24 24 27 27 27 27 33 33 33 33 44 44
d3 27 27 27 27 32 32 32 32 34 34 34 34 42 42 42 42 53 53
x1 90 120 90 120 90 120 90 120 90 120 90 120 90 120 90 120 100 100
x2 37 37 37 37 41 41 47 47 47 47 50 50 50 50 52 52 58 63
2 - Closed
3 - High speed
Code SF06.2B44.090.IK SF06.2B44.120.IK SF08.2B44.090.IK SF08.2B44.120.IK SF10.2B44.090.IK SF10.2B44.120.IK SF12.2B44.090.IK SF12.2B44.120.IK SF14.2B44.090.IK SF14.2B44.120.IK SF16.2B44.090.IK SF16.2B44.120.IK SF18.2B44.090.IK SF18.2B44.120.IK SF20.2B44.090.IK SF20.2B44.120.IK SF25.2B44.100.IK SF32.2B44.100.IK
