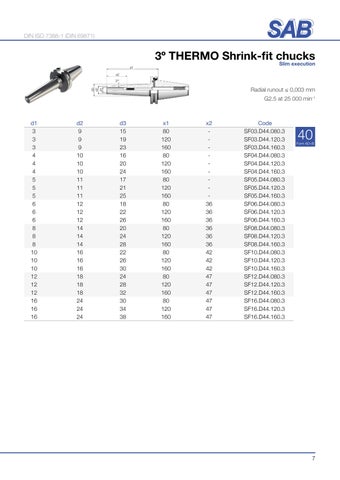

DIN ISO 7388-1 (DIN 69871)
3º THERMO Shrink-fit chucks
Slim execution
x1 x2 3° d3 d2 d1
Radial runout ≤ 0,003 mm G2.5 at 25 000 min-1
d1 3 3 3 4 4 4 5 5 5 6 6 6 8 8 8 10 10 10 12 12 12 16 16 16
d2 9 9 9 10 10 10 11 11 11 12 12 12 14 14 14 16 16 16 18 18 18 24 24 24
d3 15 19 23 16 20 24 17 21 25 18 22 26 20 24 28 22 26 30 24 28 32 30 34 38
x1 80 120 160 80 120 160 80 120 160 80 120 160 80 120 160 80 120 160 80 120 160 80 120 160
x2 36 36 36 36 36 36 42 42 42 47 47 47 47 47 47
Code SF03.D44.080.3 SF03.D44.120.3 SF03.D44.160.3 SF04.D44.080.3 SF04.D44.120.3 SF04.D44.160.3 SF05.D44.080.3 SF05.D44.120.3 SF05.D44.160.3 SF06.D44.080.3 SF06.D44.120.3 SF06.D44.160.3 SF08.D44.080.3 SF08.D44.120.3 SF08.D44.160.3 SF10.D44.080.3 SF10.D44.120.3 SF10.D44.160.3 SF12.D44.080.3 SF12.D44.120.3 SF12.D44.160.3 SF16.D44.080.3 SF16.D44.120.3 SF16.D44.160.3
40
Form AD+B
7
