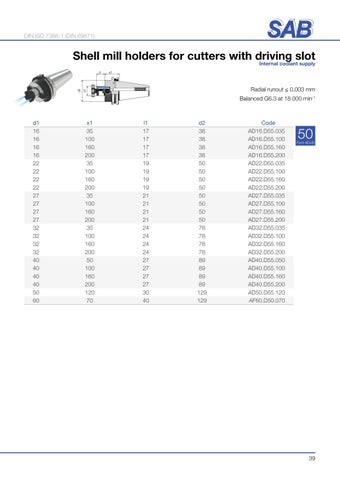

DIN ISO 7388-1 (DIN 69871)
Shell mill holders for cutters with driving slot Internal coolant supply
x1
Radial runout ≤ 0,003 mm
d1
d2
l1
Balanced G6.3 at 18 000 min-1
x2
d1 16 16 16 16 22 22 22 22 27 27 27 27 32 32 32 32 40 40 40 40 50 60
x1 35 100 160 200 35 100 160 200 35 100 160 200 35 100 160 200 50 100 160 200 120 70
l1 17 17 17 17 19 19 19 19 21 21 21 21 24 24 24 24 27 27 27 27 30 40
d2 38 38 38 38 50 50 50 50 50 50 50 50 78 78 78 78 89 89 89 89 129 129
Code AD16.D55.035 AD16.D55.100 AD16.D55.160 AD16.D55.200 AD22.D55.035 AD22.D55.100 AD22.D55.160 AD22.D55.200 AD27.D55.035 AD27.D55.100 AD27.D55.160 AD27.D55.200 AD32.D55.035 AD32.D55.100 AD32.D55.160 AD32.D55.200 AD40.D55.050 AD40.D55.100 AD40.D55.160 AD40.D55.200 AD50.D55.120 AF60.D50.070
