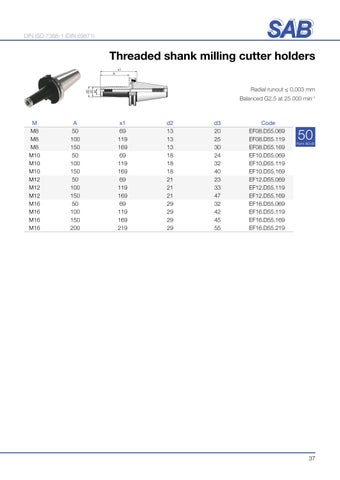

DIN ISO 7388-1 (DIN 69871)
Threaded shank milling cutter holders x1 A
d3 d2 M
Radial runout ≤ 0,003 mm Balanced G2.5 at 25 000 min-1
M M8 M8 M8 M10 M10 M10 M12 M12 M12 M16 M16 M16 M16
A 50 100 150 50 100 150 50 100 150 50 100 150 200
x1 69 119 169 69 119 169 69 119 169 69 119 169 219
d2 13 13 13 18 18 18 21 21 21 29 29 29 29
d3 20 25 30 24 32 40 23 33 47 32 42 45 55
Code EF08.D55.069 EF08.D55.119 EF08.D55.169 EF10.D55.069 EF10.D55.119 EF10.D55.169 EF12.D55.069 EF12.D55.119 EF12.D55.169 EF16.D55.069 EF16.D55.119 EF16.D55.169 EF16.D55.219
50
Form AD+B
37
