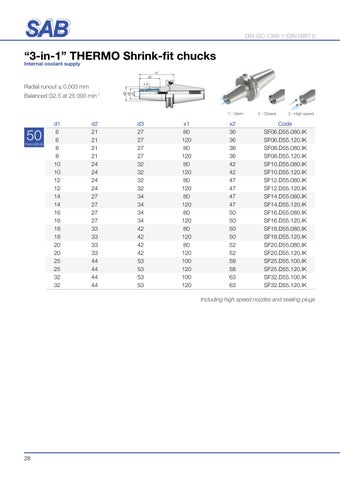

DIN ISO 7388-1 (DIN 69871)
“3-in-1” THERMO Shrink-fit chucks Internal coolant supply
x1 x2 4.5°
Balanced G2.5 at 25 000 min-1
d3 d2 d1
Radial runout ≤ 0,003 mm
1 - Open
50
Form AD+B
d1 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 25 25 32 32
d2 21 21 21 21 24 24 24 24 27 27 27 27 33 33 33 33 44 44 44 44
d3 27 27 27 27 32 32 32 32 34 34 34 34 42 42 42 42 53 53 53 53
x1 80 120 80 120 80 120 80 120 80 120 80 120 80 120 80 120 100 120 100 120
x2 36 36 36 36 42 42 47 47 47 47 50 50 50 50 52 52 58 58 63 63
2 - Closed
3 - High speed
Code SF06.D55.080.IK SF06.D55.120.IK SF08.D55.080.IK SF08.D55.120.IK SF10.D55.080.IK SF10.D55.120.IK SF12.D55.080.IK SF12.D55.120.IK SF14.D55.080.IK SF14.D55.120.IK SF16.D55.080.IK SF16.D55.120.IK SF18.D55.080.IK SF18.D55.120.IK SF20.D55.080.IK SF20.D55.120.IK SF25.D55.100.IK SF25.D55.120.IK SF32.D55.100.IK SF32.D55.120.IK
Including high speed nozzles and sealing plugs
28
