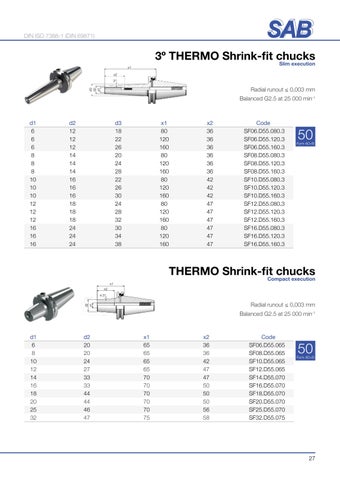

DIN ISO 7388-1 (DIN 69871)
3º THERMO Shrink-fit chucks Slim execution
x1 x2 3° d3 d2 d1
Radial runout ≤ 0,003 mm Balanced G2.5 at 25 000 min-1
d1 6 6 6 8 8 8 10 10 10 12 12 12 16 16 16
d2 12 12 12 14 14 14 16 16 16 18 18 18 24 24 24
d3 18 22 26 20 24 28 22 26 30 24 28 32 30 34 38
x1 80 120 160 80 120 160 80 120 160 80 120 160 80 120 160
x2 36 36 36 36 36 36 42 42 42 47 47 47 47 47 47
Code SF06.D55.080.3 SF06.D55.120.3 SF06.D55.160.3 SF08.D55.080.3 SF08.D55.120.3 SF08.D55.160.3 SF10.D55.080.3 SF10.D55.120.3 SF10.D55.160.3 SF12.D55.080.3 SF12.D55.120.3 SF12.D55.160.3 SF16.D55.080.3 SF16.D55.120.3 SF16.D55.160.3
50
Form AD+B
THERMO Shrink-fit chucks
Compact execution
x1 x2 4.5° d2 d1
Radial runout ≤ 0,003 mm Balanced G2.5 at 25 000 min-1
d1 6 8 10 12 14 16 18 20 25 32
d2 20 20 24 27 33 33 44 44 46 47
x1 65 65 65 65 70 70 70 70 70 75
x2 36 36 42 47 47 50 50 50 56 58
Code SF06.D55.065 SF08.D55.065 SF10.D55.065 SF12.D55.065 SF14.D55.070 SF16.D55.070 SF18.D55.070 SF20.D55.070 SF25.D55.070 SF32.D55.075
50
Form AD+B
27
