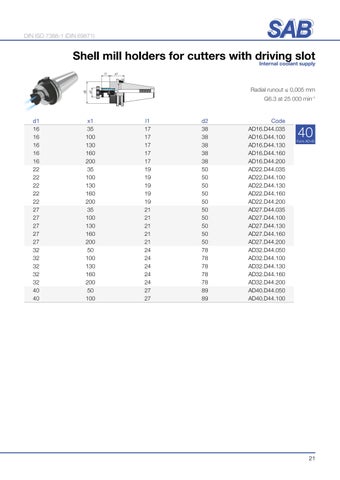

DIN ISO 7388-1 (DIN 69871)
Shell mill holders for cutters with driving slot
Internal coolant supply
x1
Radial runout ≤ 0,005 mm
d1
d2
l1
G6.3 at 25 000 min-1
x2
d1 16 16 16 16 16 22 22 22 22 22 27 27 27 27 27 32 32 32 32 32 40 40
x1 35 100 130 160 200 35 100 130 160 200 35 100 130 160 200 50 100 130 160 200 50 100
l1 17 17 17 17 17 19 19 19 19 19 21 21 21 21 21 24 24 24 24 24 27 27
d2 38 38 38 38 38 50 50 50 50 50 50 50 50 50 50 78 78 78 78 78 89 89
Code AD16.D44.035 AD16.D44.100 AD16.D44.130 AD16.D44.160 AD16.D44.200 AD22.D44.035 AD22.D44.100 AD22.D44.130 AD22.D44.160 AD22.D44.200 AD27.D44.035 AD27.D44.100 AD27.D44.130 AD27.D44.160 AD27.D44.200 AD32.D44.050 AD32.D44.100 AD32.D44.130 AD32.D44.160 AD32.D44.200 AD40.D44.050 AD40.D44.100
40
Form AD+B
21
