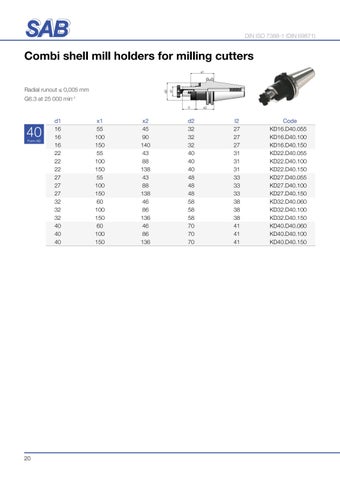

DIN ISO 7388-1 (DIN 69871)
Combi shell mill holders for milling cutters d2
Radial runout ≤ 0,005 mm
d1
x1
G6.3 at 25 000 min-1 l1
40 Form AD
20
d1 16 16 16 22 22 22 27 27 27 32 32 32 40 40 40
x1 55 100 150 55 100 150 55 100 150 60 100 150 60 100 150
x2 45 90 140 43 88 138 43 88 138 46 86 136 46 86 136
d2 32 32 32 40 40 40 48 48 48 58 58 58 70 70 70
x2
l2 27 27 27 31 31 31 33 33 33 38 38 38 41 41 41
Code KD16.D40.055 KD16.D40.100 KD16.D40.150 KD22.D40.055 KD22.D40.100 KD22.D40.150 KD27.D40.055 KD27.D40.100 KD27.D40.150 KD32.D40.060 KD32.D40.100 KD32.D40.150 KD40.D40.060 KD40.D40.100 KD40.D40.150
