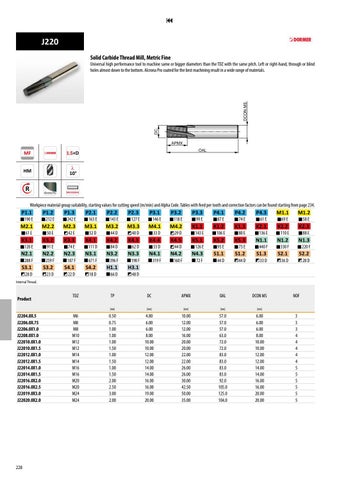

J220 Solid Carbide Thread Mill, Metric Fine
Universal high performance tool to machine same or bigger diameters than the TDZ with the same pitch. Left or right-hand, through or blind holes almost down to the bottom. Alcrona Pro coated for the best machining result in a wide range of materials.
l 10°
R
Alcrona Pro
DIN 6535HA
Workpiece material group suitability, starting values for cutting speed (m/min) and Alpha Code. Tables with feed per tooth and correction factors can be found starting from page 234.
P1.1
P1.2
P1.3
P2.1
P2.2
P2.3
P3.1
P3.2
P3.3
P4.1
P4.2
P4.3
M1.1
M1.2
M2.1
M2.2
M2.3
M3.1
M3.2
M3.3
M4.1
M4.2
K1.1
K1.2
K1.3
K2.1
K2.2
K2.3
K3.1
K3.2
K3.3
K4.1
K4.2
K4.3
K4.4
K4.5
K5.1
K5.2
K5.3
N1.1
N1.2
N1.3
N2.1
N2.2
N2.3
N3.1
N3.2
N3.3
N4.1
N4.2
N4.3
S1.1
S1.2
S1.3
S2.1
S2.2
S3.1
S3.2
S4.1
S4.2
H1.1
H3.1
190 E 61 E
120 E 288 F 28 D
212 E 50 E 91 E
259 F 23 D
242 E 42 E 74 E
187 F 22 D
163 E 52 D
111 D 671 F 18 D
143 E 44 D 84 D
396 F 66 D
127 E 40 D 62 D
198 F
146 E 33 D 53 D
319 F
118 E
99 E
29 D
143 E
44 D
126 E
160 F
72 F
87 E
106 E 95 E
44 D
74 E 80 E 73 E
44 D
61 E
136 E 440 F 33 D
69 E
58 E
110 E
88 E
330 F
220 F
36 D
28 D
48 D
Internal Thread.
Product J2204.8X.5 J2206.0X.75 J2206.0X1.0 J2208.0X1.0 J22010.0X1.0 J22010.0X1.5 J22012.0X1.0 J22012.0X1.5 J22014.0X1.0 J22014.0X1.5 J22016.0X2.0 J22016.0X2.5 J22019.0X3.0 J22020.0X2.0
228
TDZ
TP
DC
APMX
OAL
DCON MS
[mm]
[mm]
[mm]
[mm]
[mm]
M6 M8 M8 M10 M12 M12 M14 M14 M16 M16 M20 M20 M24 M24
0.50 0.75 1.00 1.00 1.00 1.50 1.00 1.50 1.00 1.50 2.00 2.50 3.00 2.00
4.80 6.00 6.00 8.00 10.00 10.00 12.00 12.00 14.00 14.00 16.00 16.00 19.00 20.00
10.00 12.00 12.00 16.00 20.00 20.00 22.00 22.00 26.00 26.00 30.00 42.50 50.00 35.00
57.0 57.0 57.0 63.0 72.0 72.0 83.0 83.0 83.0 83.0 92.0 105.0 125.0 104.0
6.00 6.00 6.00 8.00 10.00 10.00 12.00 12.00 14.00 14.00 16.00 16.00 20.00 20.00
NOF
3 3 3 4 4 4 4 4 5 5 5 5 5 5
