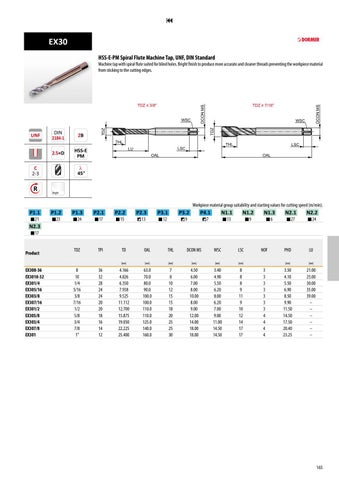

EX30 HSS-E-PM Spiral Flute Machine Tap, UNF, DIN Standard
Machine tap with spiral flute suited for blind holes. Bright finish to produce more accurate and cleaner threads preventing the workpiece material from sticking to the cutting edges.
WSC
TDZ
TDZ
WSC
DCON MS
TDZ ≥ 7/16ʺ
DCON MS
TDZ ≤ 3/8ʺ
THL
THL
LSC
LU
HSS-E PM
LSC OAL
OAL
l 45°
R
Bright
Workpiece material group suitability and starting values for cutting speed (m/min).
P1.1 21
N2.3
P1.2 23
P1.3
P2.1
P2.2
TDZ
TPI
TD
8 10 1/4 5/16 3/8 7/16 1/2 5/8 3/4 7/8 1”
36 32 28 24 24 20 20 18 16 14 12
24
17
15
P2.3 13
P3.1
P3.2
12
P4.1
9
N1.1
7
13
N1.2 9
N1.3 6
N2.1 27
N2.2 24
17
Product EX308-36 EX3010-32 EX301/4 EX305/16 EX303/8 EX307/16 EX301/2 EX305/8 EX303/4 EX307/8 EX301
OAL
THL
[mm]
[mm]
[mm]
4.166 4.826 6.350 7.938 9.525 11.112 12.700 15.875 19.050 22.225 25.400
63.0 70.0 80.0 90.0 100.0 100.0 110.0 110.0 125.0 140.0 160.0
7 8 10 12 15 15 18 20 25 25 30
DCON MS
WSC
LSC
[mm]
[mm]
[mm]
4.50 6.00 7.00 8.00 10.00 8.00 9.00 12.00 14.00 18.00 18.00
3.40 4.90 5.50 6.20 8.00 6.20 7.00 9.00 11.00 14.50 14.50
8 8 8 9 11 9 10 12 14 17 17
NOF
PHD
LU
[mm]
[mm]
3 3 3 3 3 3 3 4 4 4 4
3.50 4.10 5.50 6.90 8.50 9.90 11.50 14.50 17.50 20.40 23.25
21.00 25.00 30.00 35.00 39.00 – – – – – –
