FF Systembau Revisionsklappen | Preisliste 2023

Kontakt Kontakt

FFSystembau - Kontakt FFSystembau - Kontakt

Kontaktieren Sie uns!

Unser erfahrenes Verkaufsteam am Firmensitz in Münchsdorf berät Sie gerne und zuverlässig. Ob Standard- oder Spezialanfertigung, unsere geschulten Fachkräfte finden zusammen mit Ihnen eine maßgeschneiderte Lösung.

Zentrale

FFSystembau GmbH

Tel.: +49 (0) 87 23 / 97 818 - 0

Hauptstraße 35Fax: +49 (0) 87 23 / 97 818 - 70

94439 Roßbach - MünchsdorfE-Mail: info@ffsystembau.de

IhreAnsprechpartner im Verkauf

Revisionsklappen | Schachtabdeckungen | Traversen

E-Mail: revisionsklappen@ffsystembau.de | schachtabdeckungen@ffsystembau.de

Helmut Sommersperger

Verkaufsleiter

Tel.: 08723 / 97 818 - 51

Fax: 08723 / 97 818 - 70

E-Mail: helmut.sommersperger@ffsystembau.de

Michael Wallner

Verkauf /Angebotserstellung

Tel.: 08723 / 97 818 - 59

Fax: 08723 / 97 818 - 70

E-Mail: michael.wallner@ffsystembau.de

Universalstützen | Weitspannträger

E-Mail: stahlbau@ffsystembau.de

Helmut Frank

Verkaufsleiter

Tel.: 08723 / 97 818 - 30

Fax: 08723 / 97 818 - 39

E-Mail: helmut.frank@ffsystembau.de

Andrea Sonntag

Verkauf /Angebotserstellung Schachtabdeckungen

Tel.: 08723 / 97 818 - 68

Fax: 08723 / 97 818 - 85

E-Mail: andrea.sonntag@ffsystembau.de

Florian Thaller

Verkauf /Angebotserstellung

Tel.: 08723 / 97 818 - 57

Fax: 08723 / 97 818 - 70

E-Mail: florian.thaller@ffsystembau.de

wwwbau.de

AndreasAchter

Verkauf /Angebotserstellung

Tel.: 08723 / 97 818 - 32

Fax: 08723 / 97 818 -39

E-Mail: andreas.achter@ffsystembau.de

Inhaltsverzeichnis Inhaltsverzeichnis

FFSystembau - das Unternehmen4

Revisionsklappen ohne Brandschutzanforderung 5

Revisionsklappe mit festen Scharnieren6

System F1

Revisionsklappe zumAushängen7

System F2Alu-Magic

Revisionsklappe„luft- und staubdicht“8

System F2AKL

Revisionsklappe zumAushängen mit Gipskartonlochplatte9

System F2

Revisionsklappe zwei- oder mehrteilig10

System F1/F2

Revisionsklappe für Fliesenbelag11

System F3

Jumbo-XXLRevisionstüre12

SystemT-XXLfür Wandeinbau

Jumbo-XXLRevisionsklappe13

SystemT-XXLfür Deckeneinbau

Revisionsklappe rund zumAushängen14

System R

Revisionsklappe Design für Be- / Entlüftungen15

System F1/F2

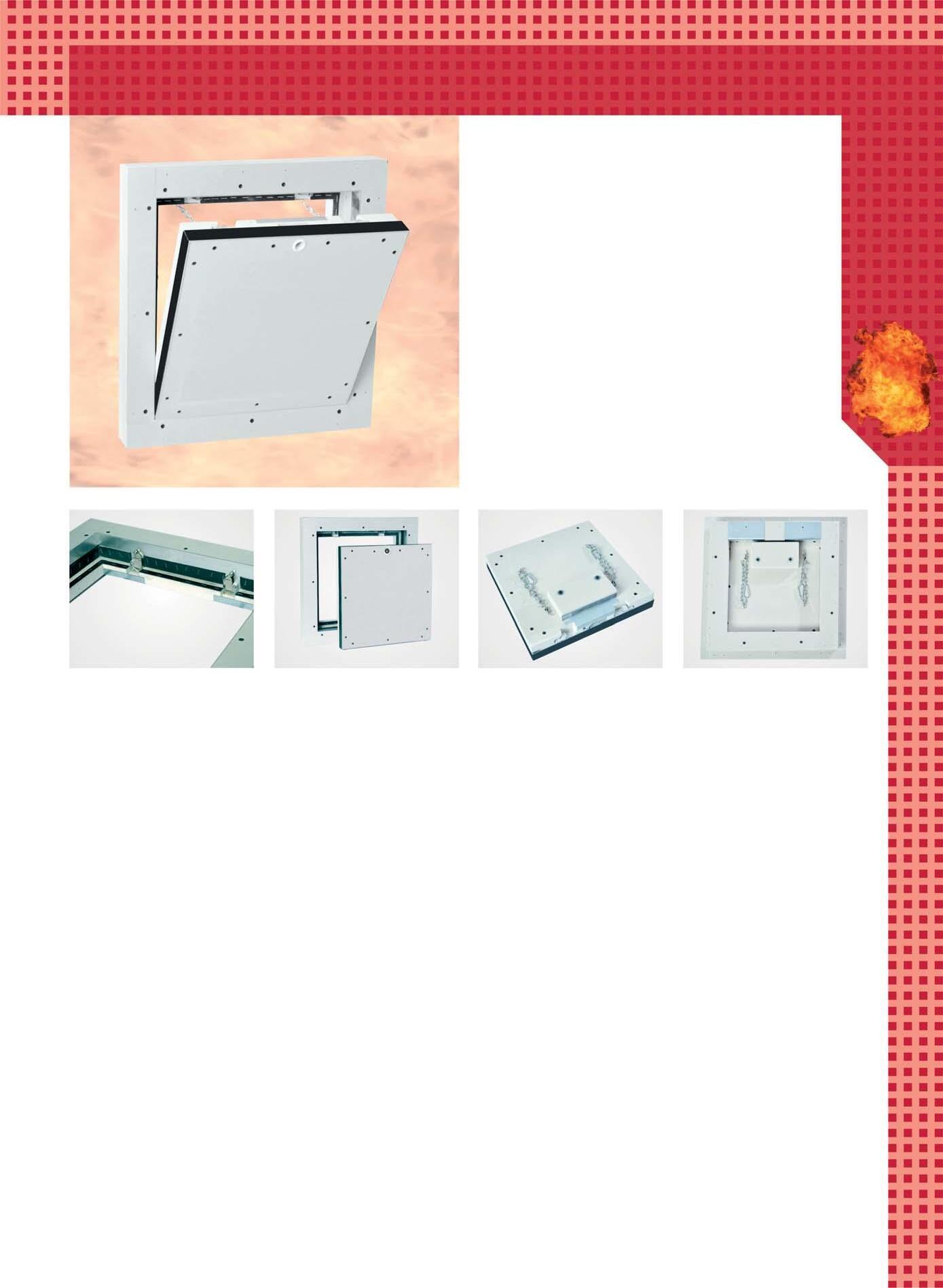

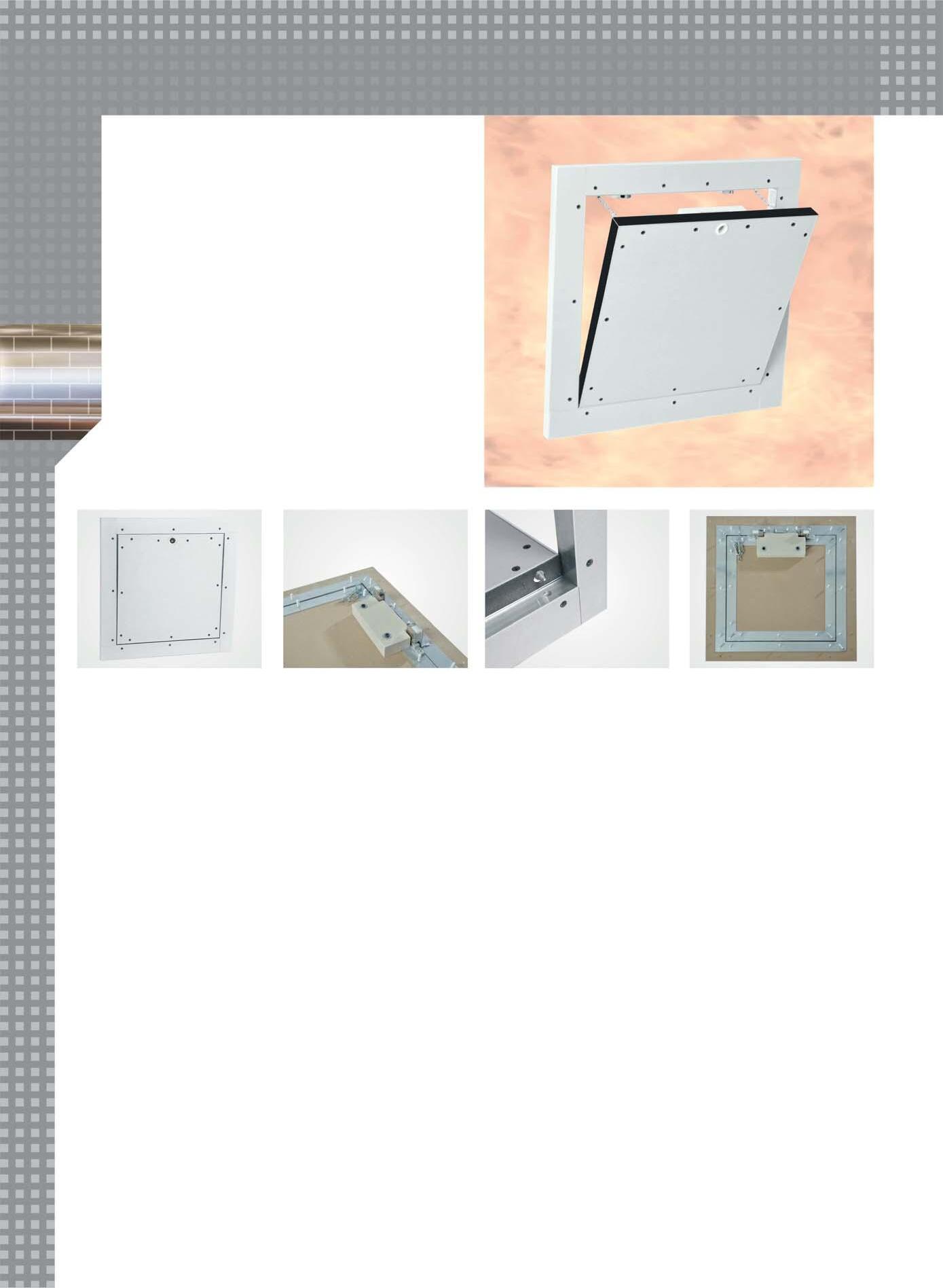

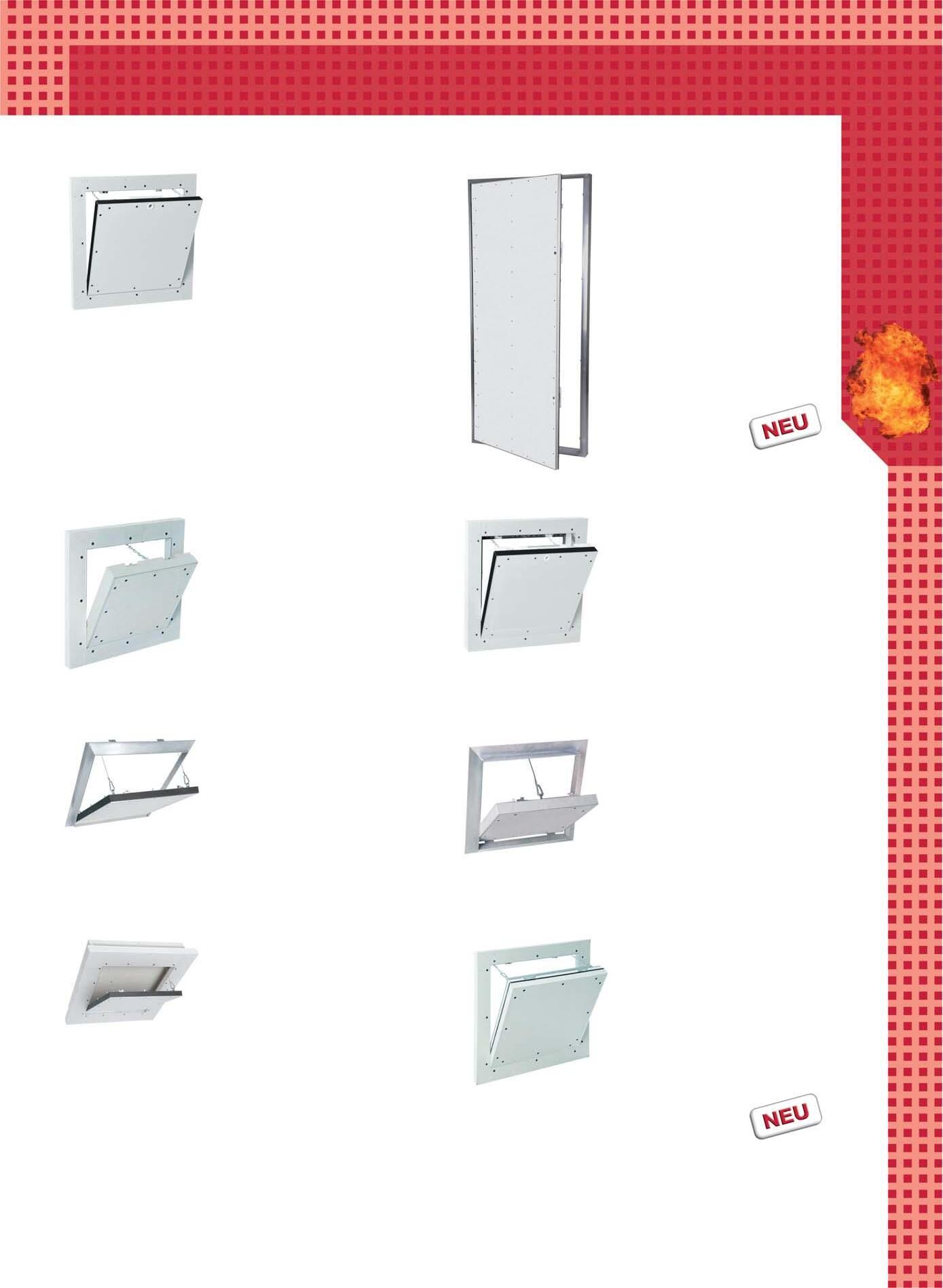

Revisionsklappen mit Brandschutzanforderung17

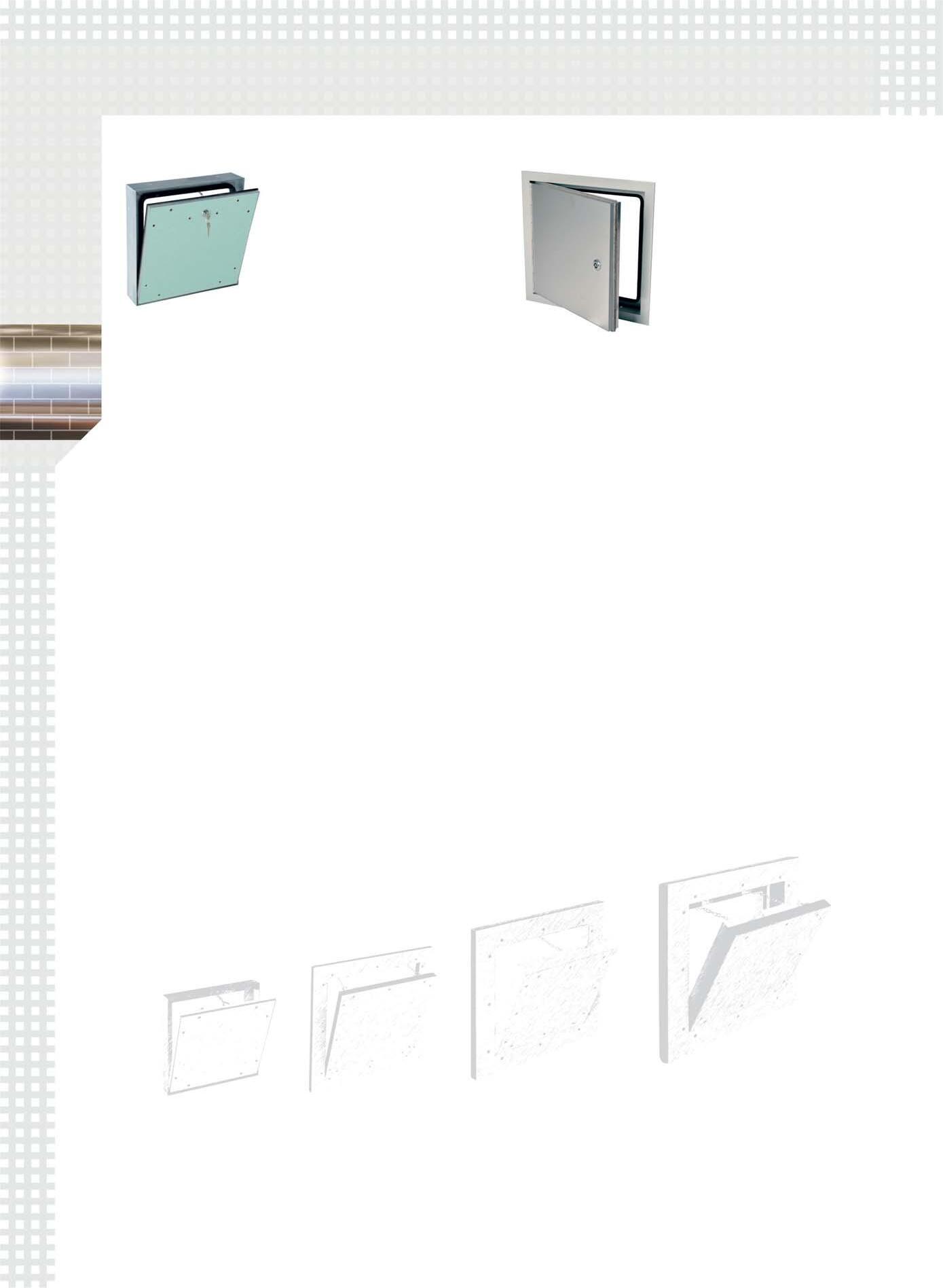

RevisionsklappenfürMassivwände/-eckend34

Revisionsklappe für Massivwände und Massivdecken ohne Brandschutz35 SystemMW

Revisionsklappe Brandschutz für Massivwände36

System F5- 30BMW

Revisionsklappe Brandschutz für Massivwände37

System F5- 90BMW

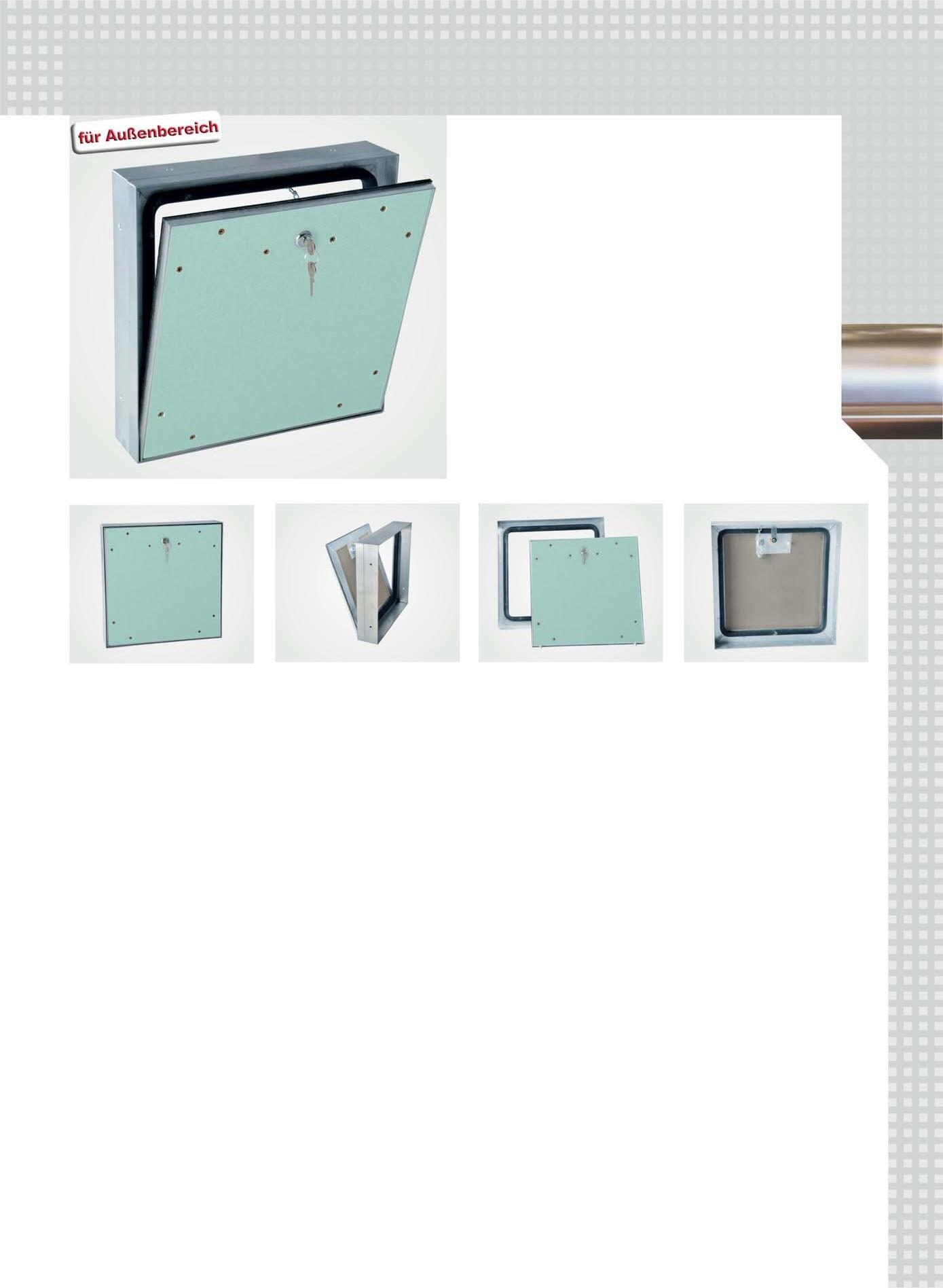

Revisionsklappen für den Außenbereich /Fassade38

Revisionsklappe für Fassaden

„“, zum Verputzen3 schlagregendicht9 SystemMPWD

Revisionsklappe für denAußenbereich „schlagregendicht“40 SystemEXT

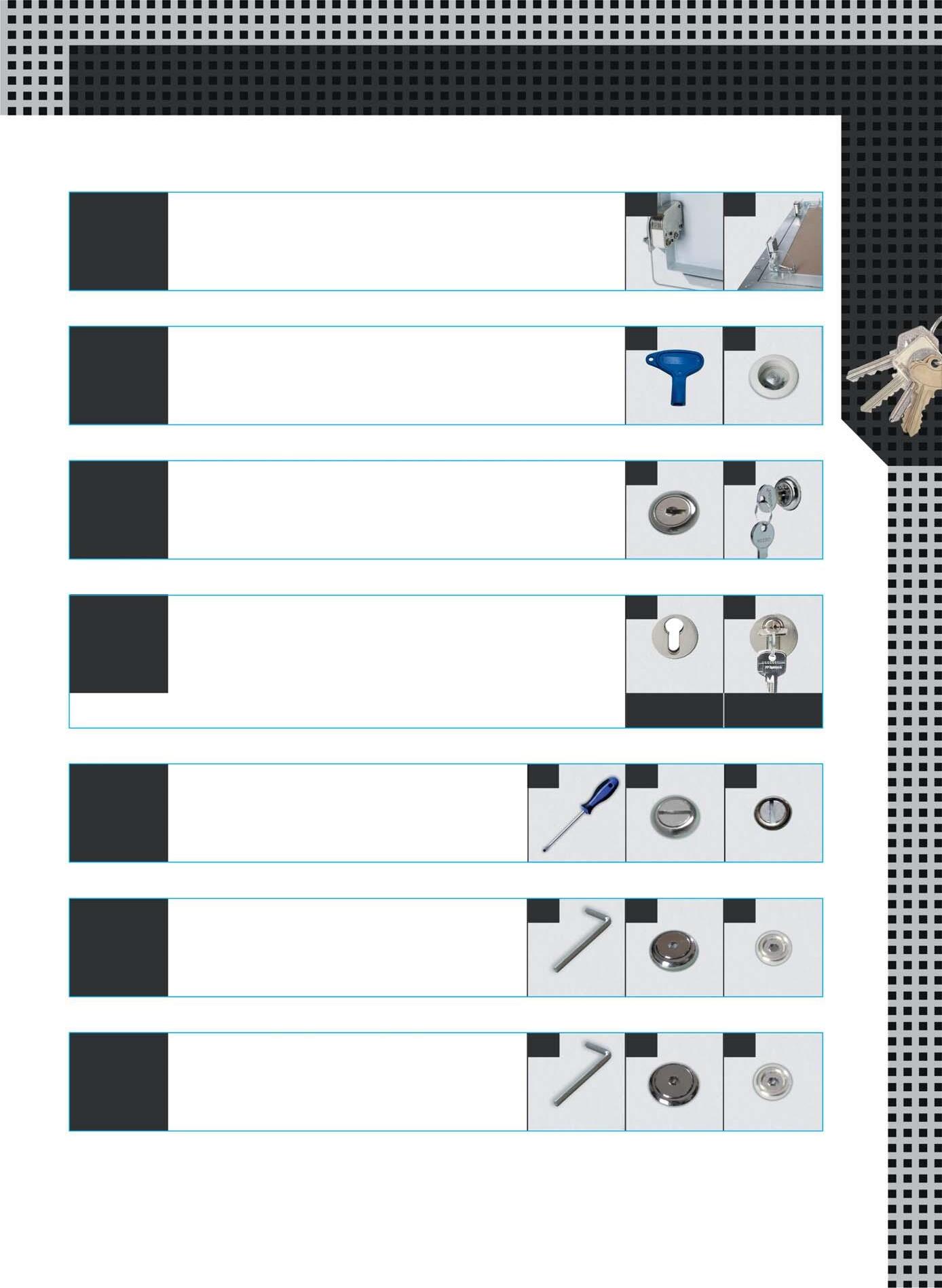

Übersicht Schlösser41

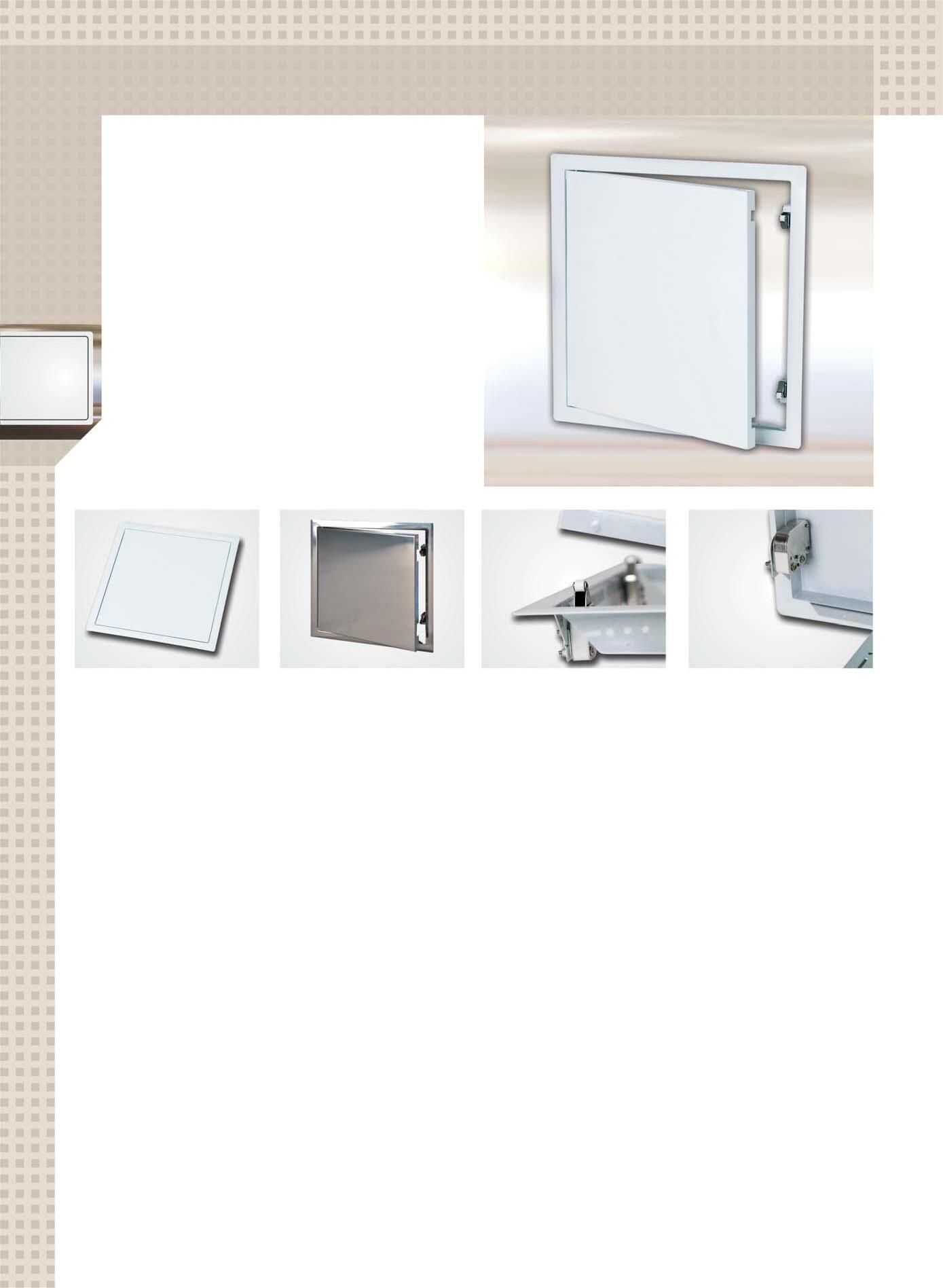

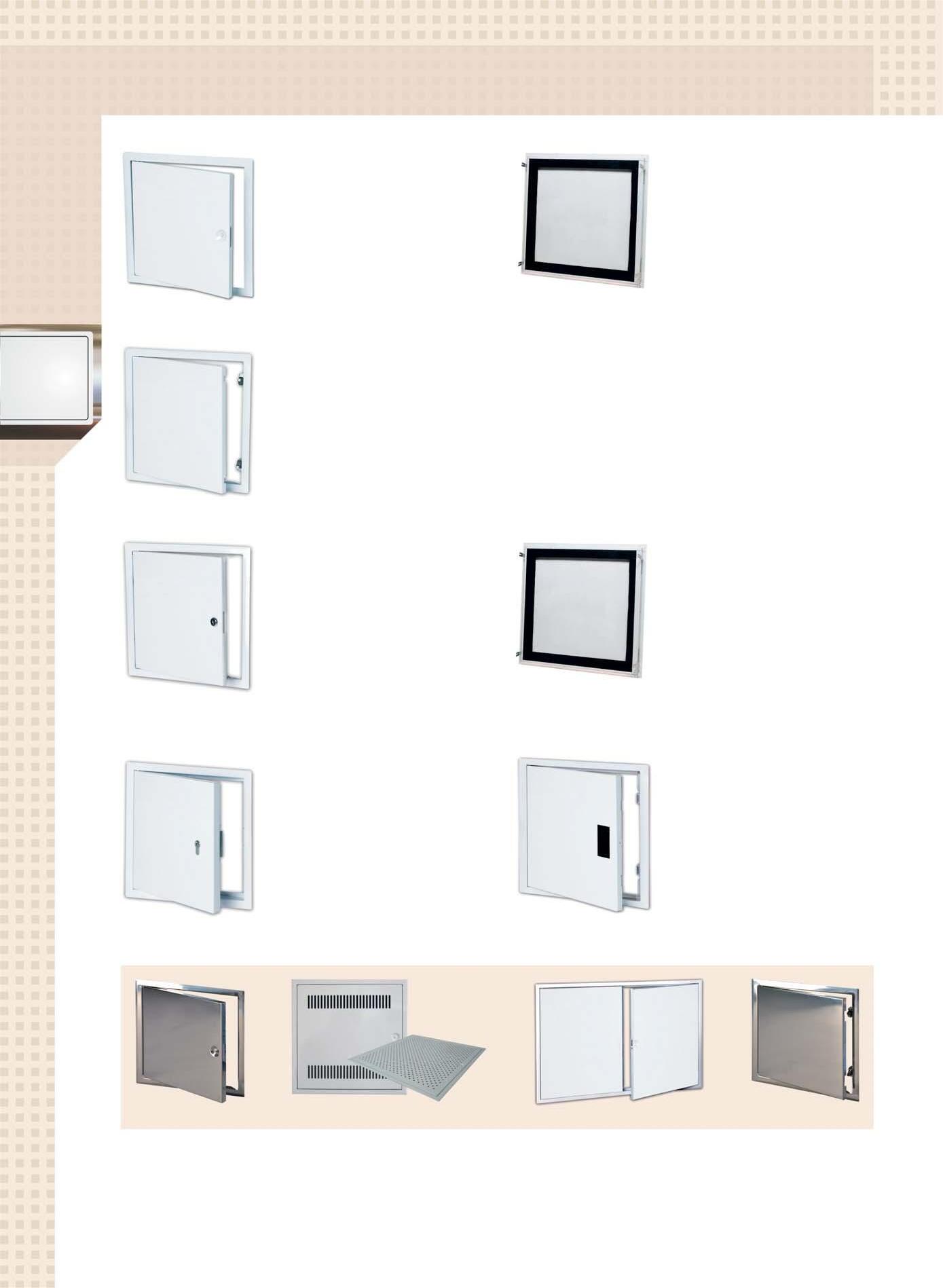

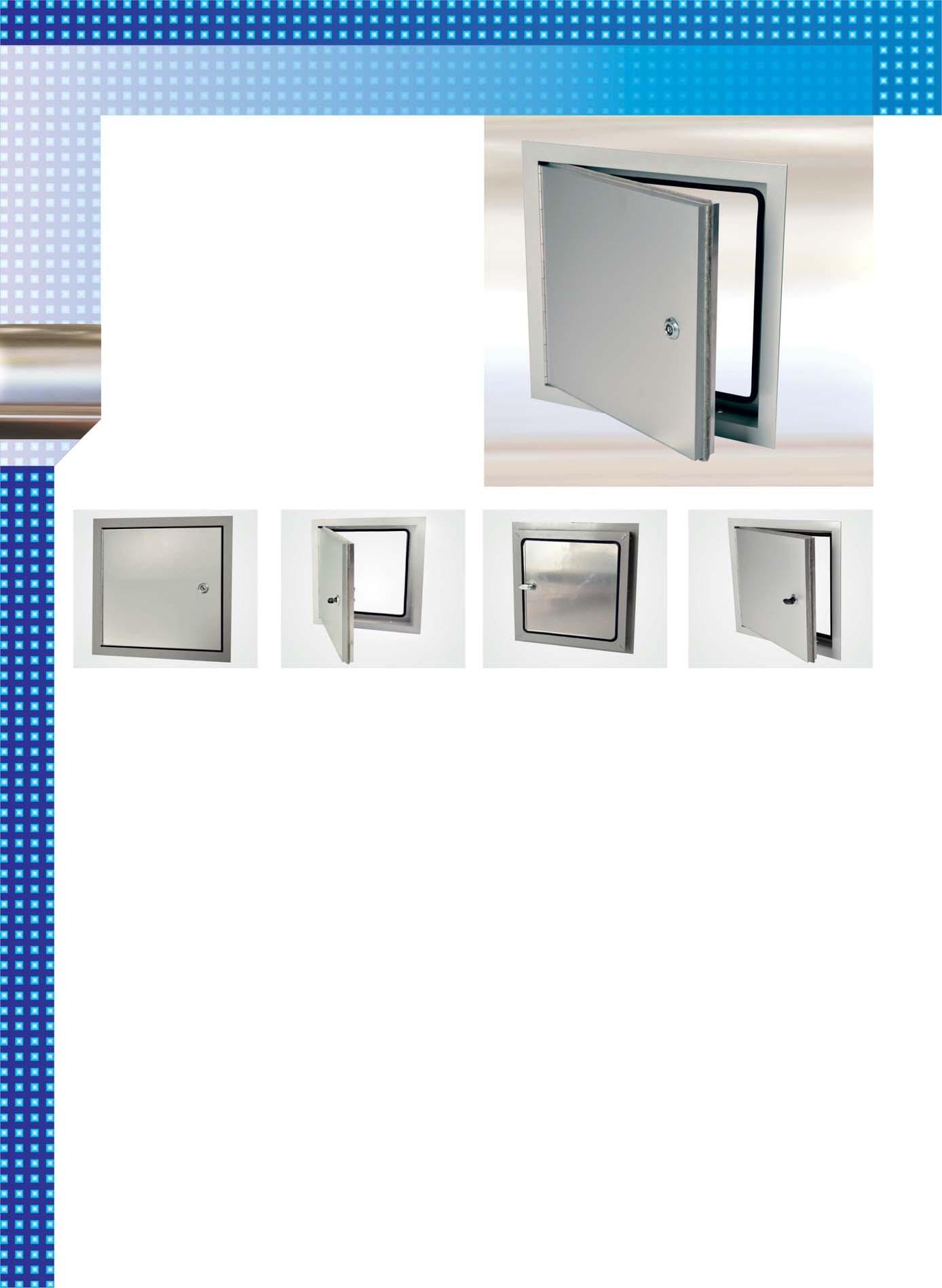

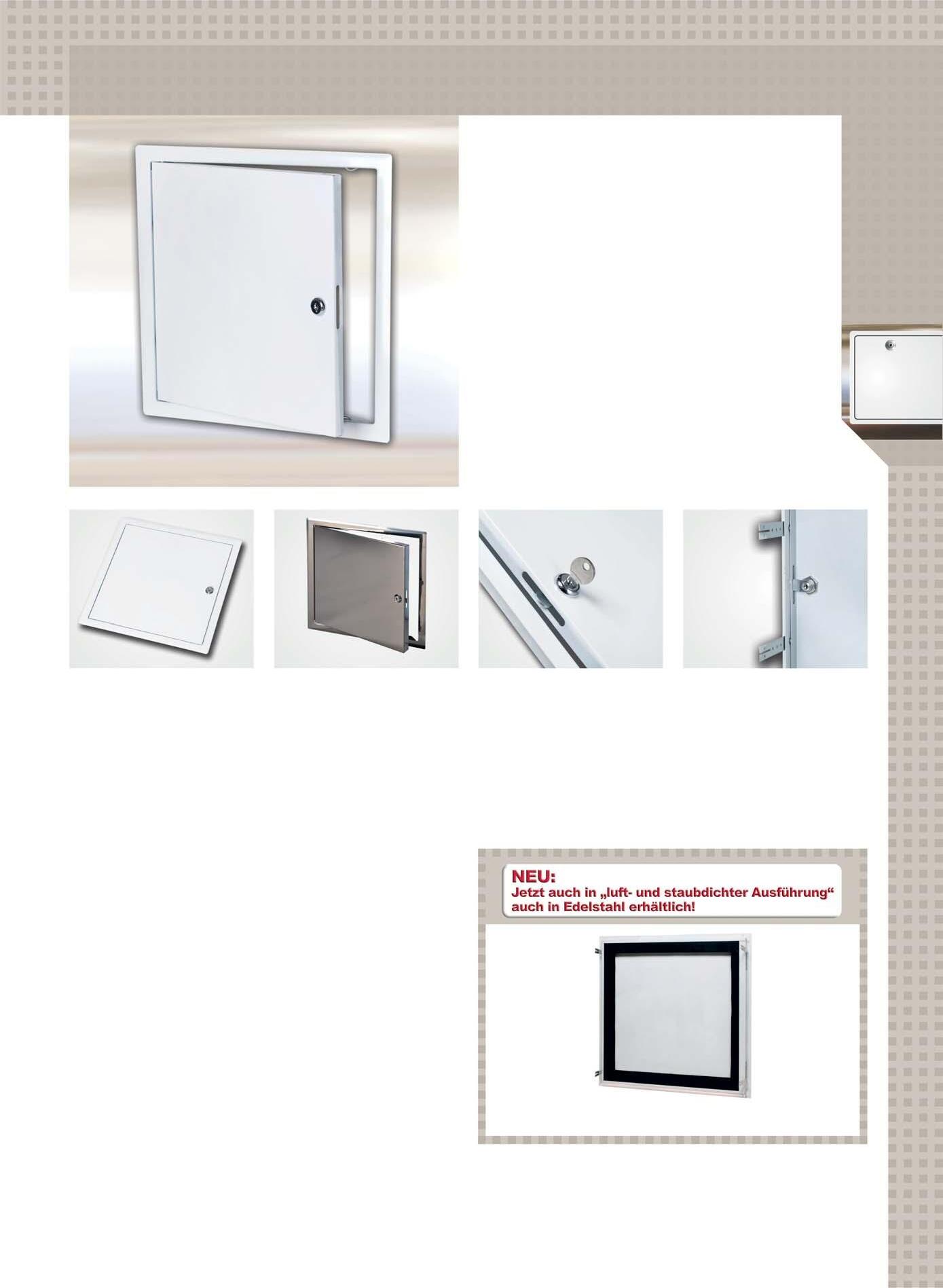

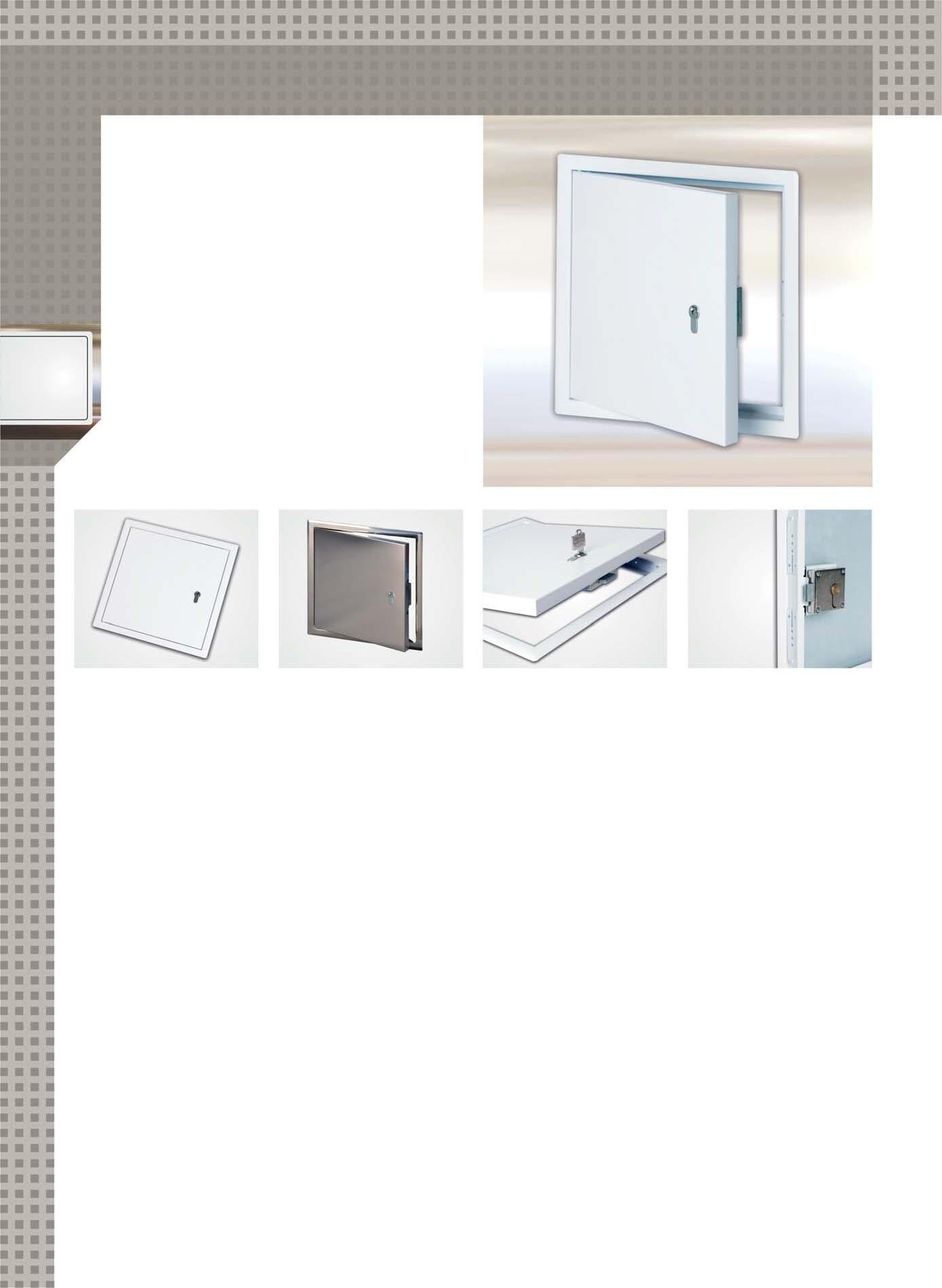

Revisionsklappen Stahlblech42

Revisionsklappe Stahlblech mit Vierkantverschluss43 System B1

Revisionsklappe Stahlblech - luft- und staubdicht mit Vierkantverschluss43 System B1

Revisionsklappe Brandschutz für ände18

Installationsschächte / -w

System F5 - 30

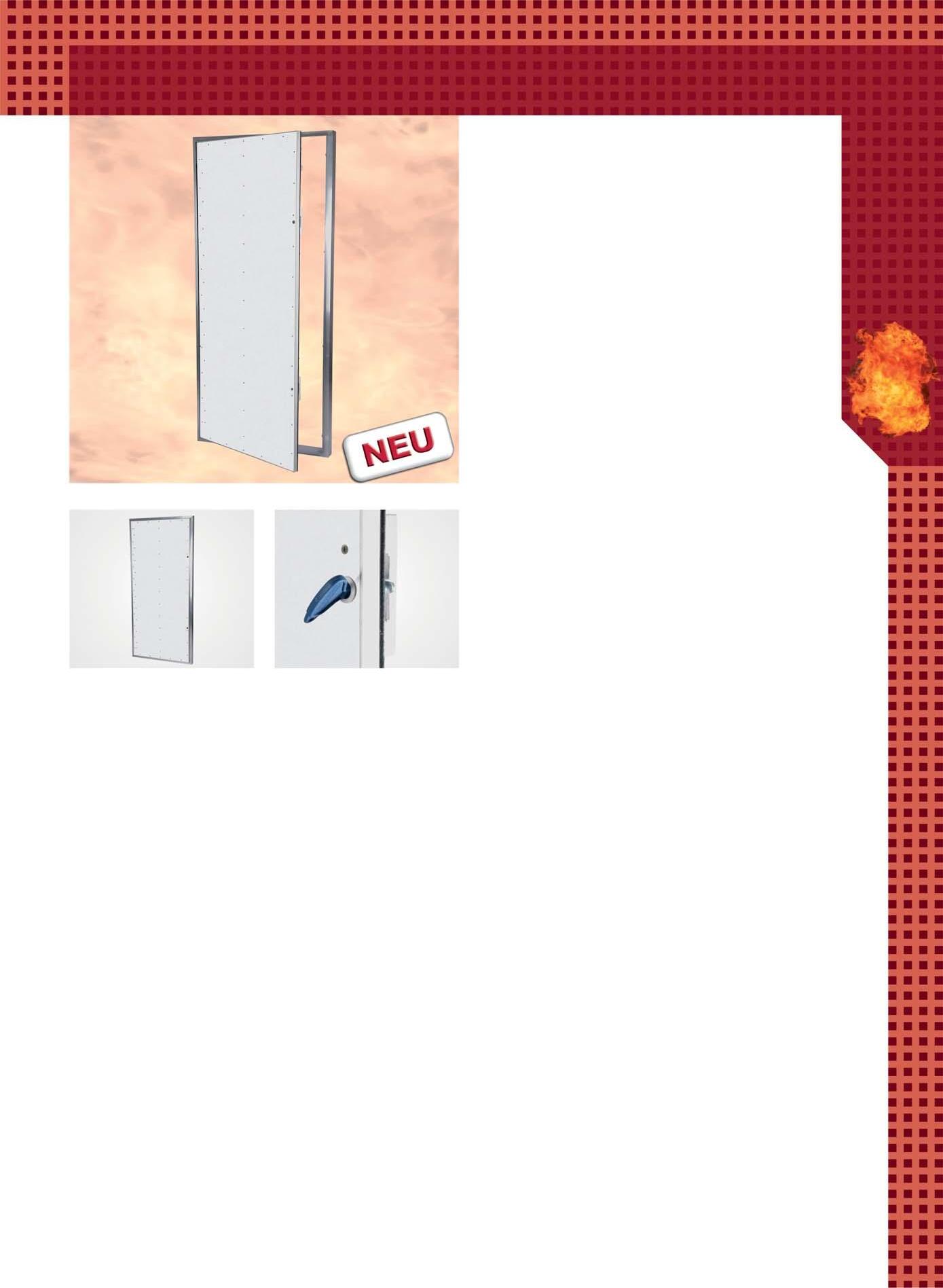

Revisionstüre Jumbo Brandschutz für Gipskartonschachtwände / Vorsatzschalen, Trennwände und Massivwände19

SystemT-BS - 30

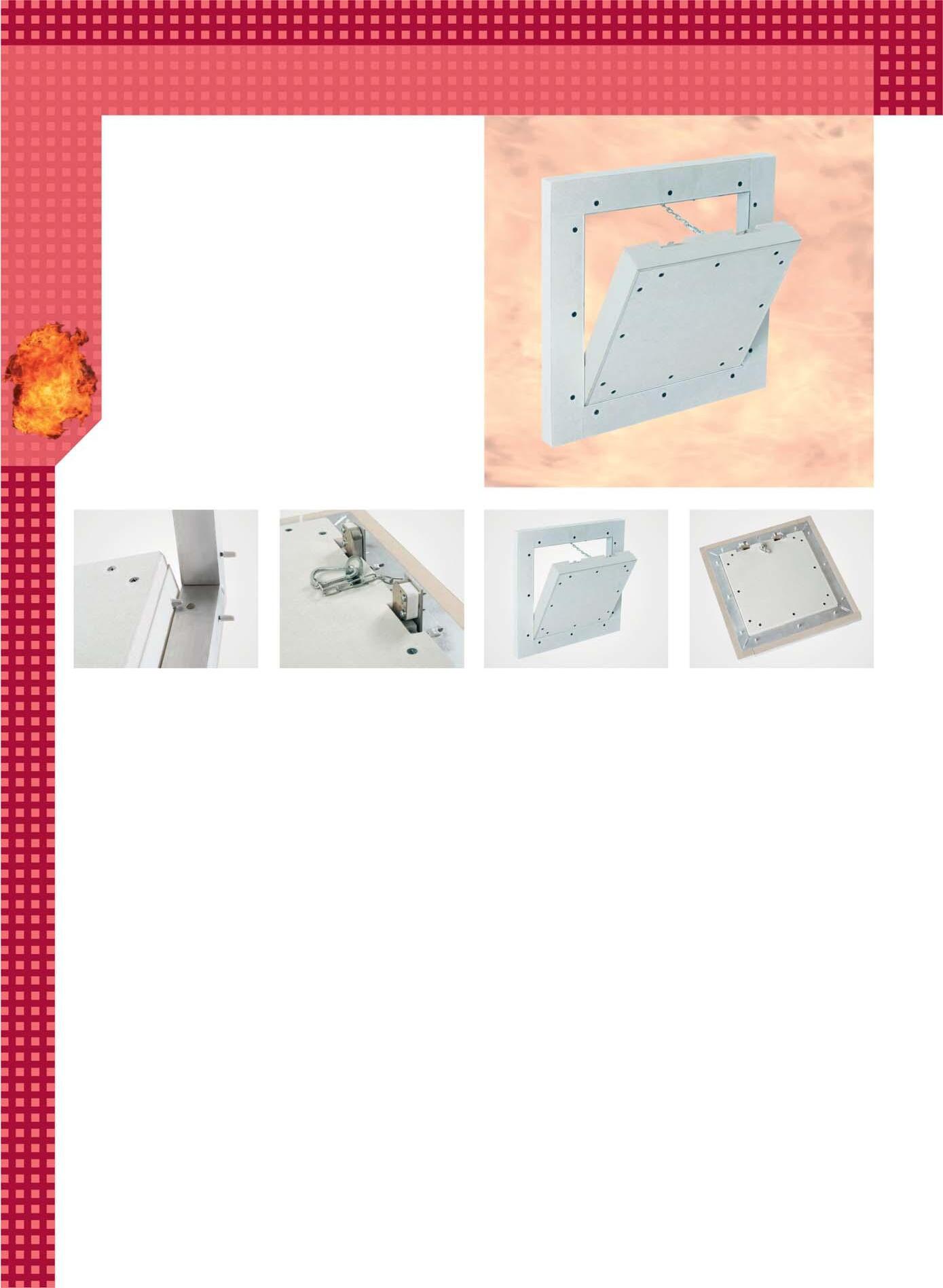

Revisionsklappe Brandschutz für Installationsschächte / -wände20

System F5 - 60

Revisionsklappe Brandschutz für Installationsschächte / -wände21

System F5 - 90

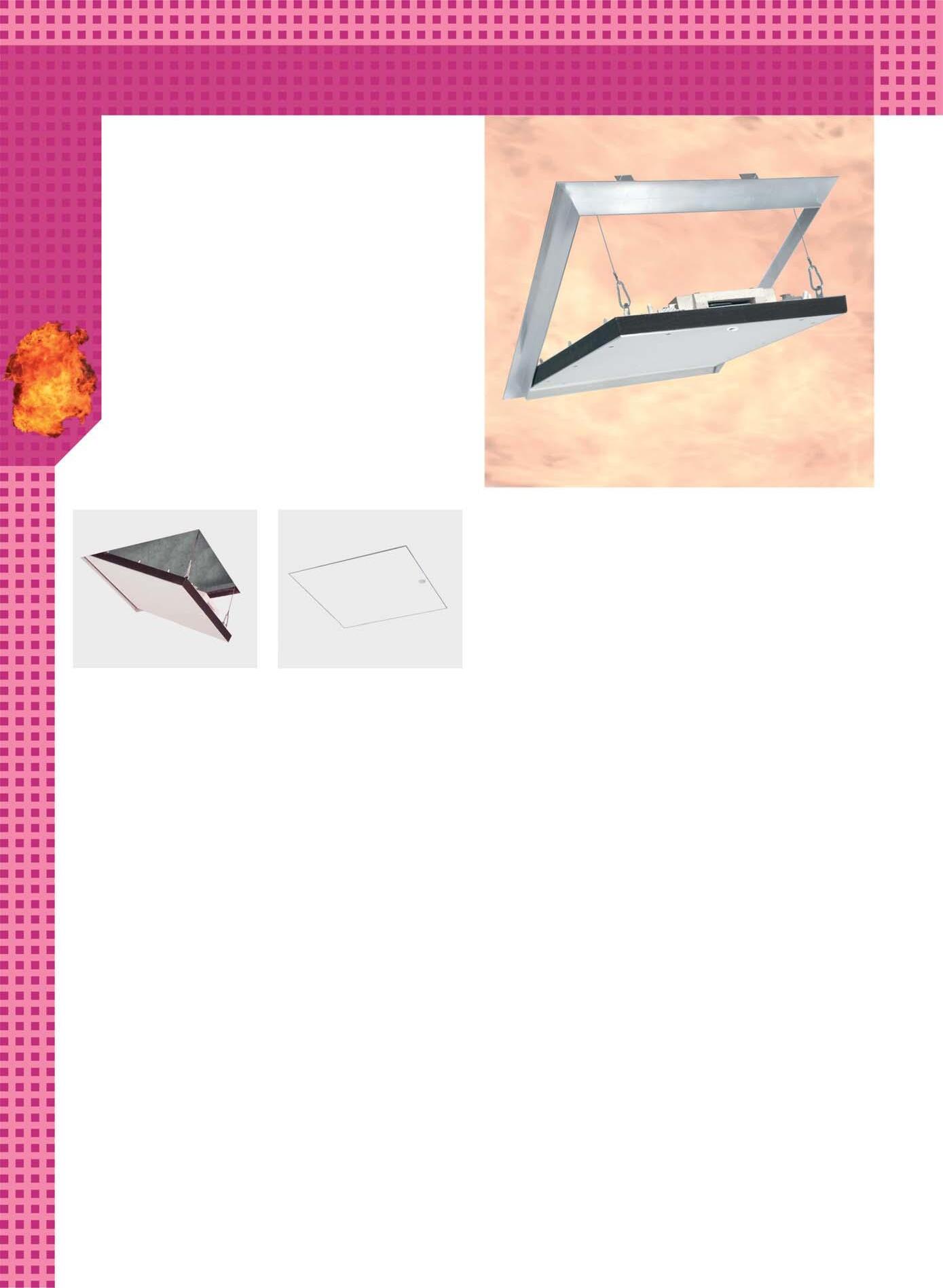

Revisionsklappe Brandschutz für Gipskartondecken22

System F6 - BD30

Revisionsklappe Brandschutz für Gipskartondecken23

System F6 - BD60

Revisionsklappe Brandschutz für Gipskarton2 decken4

System F6 - BD90

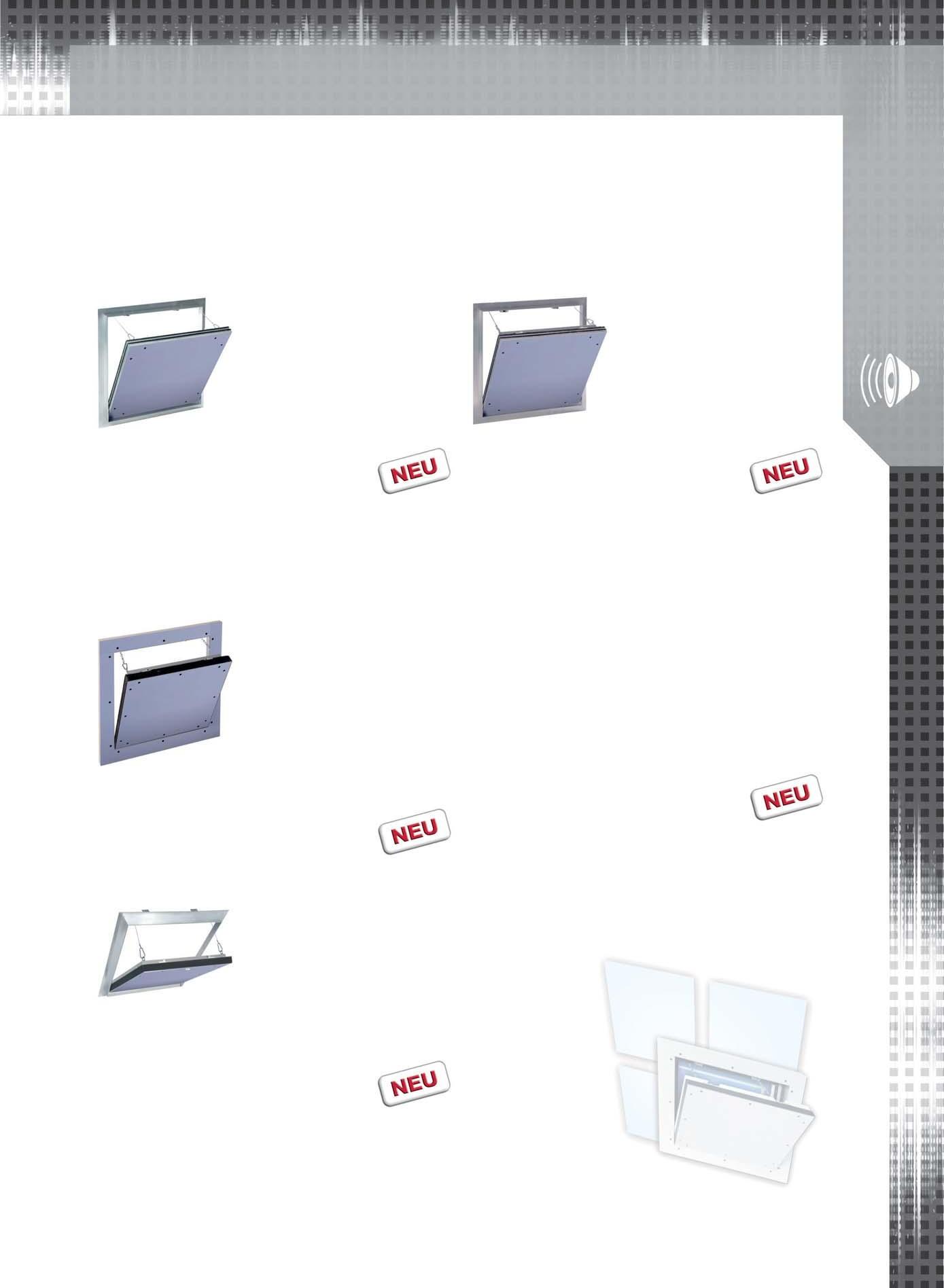

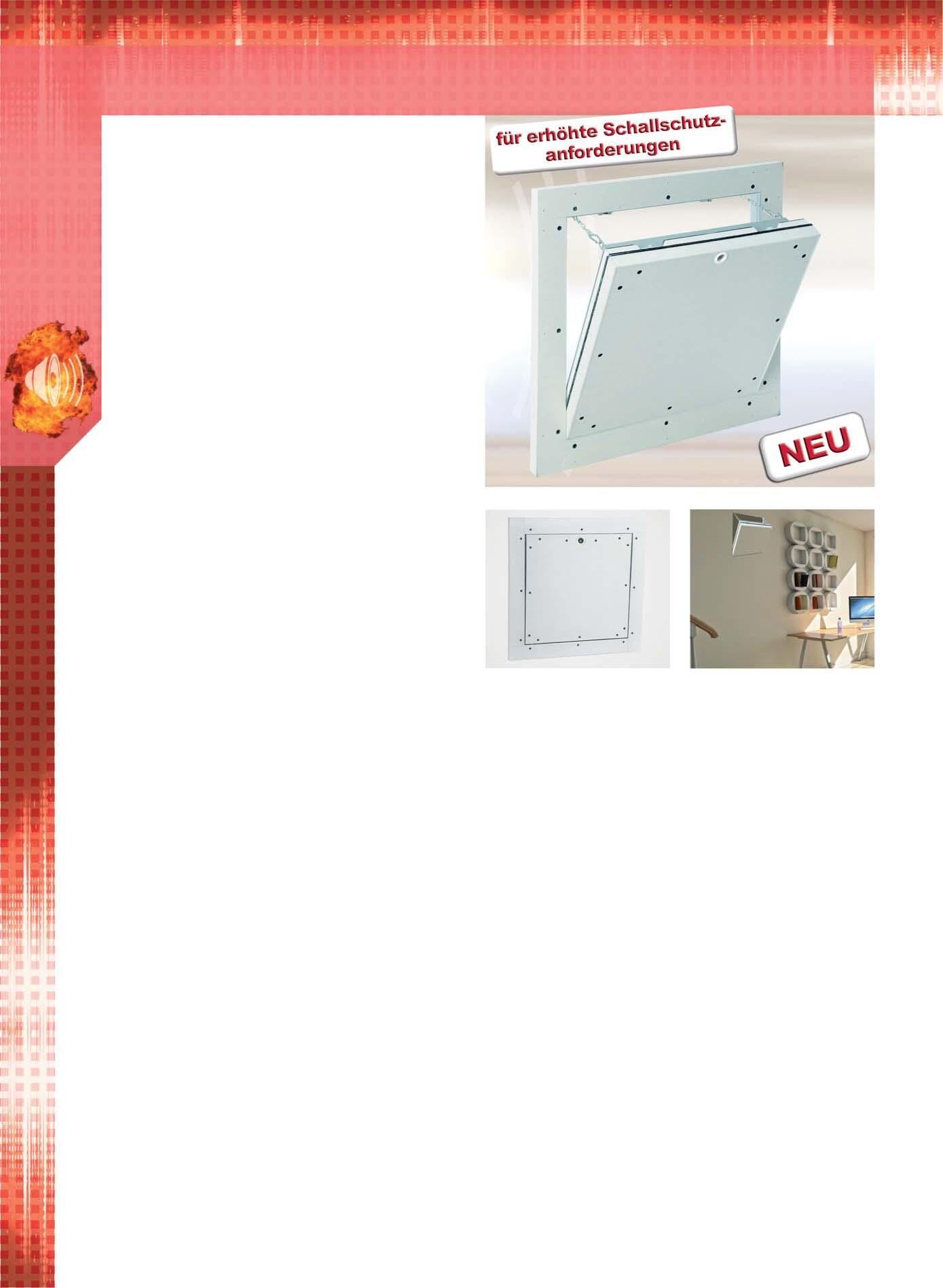

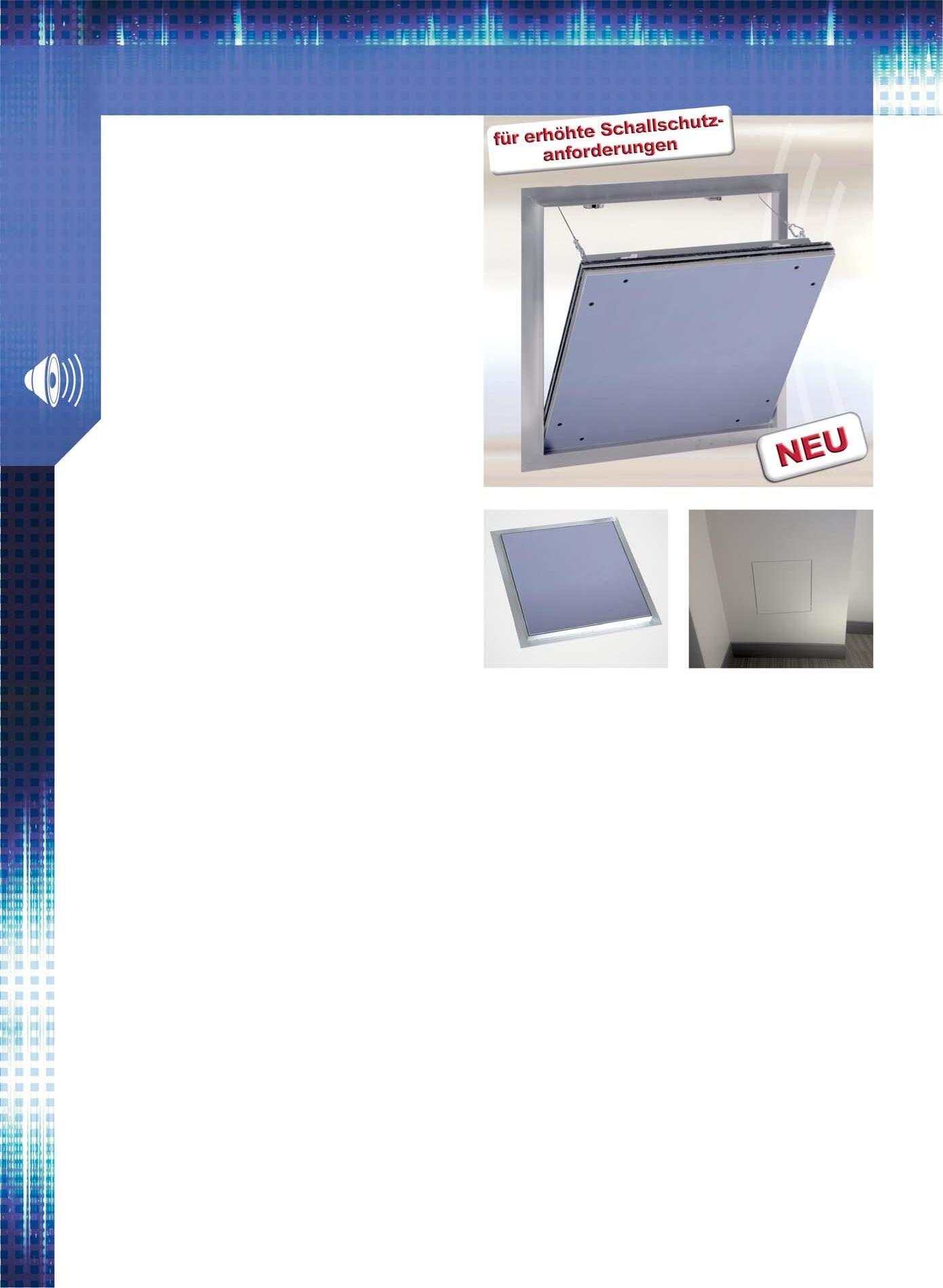

RevisionsklappenAkustik-Line25

Warum Schallschutz?26

Revisionsklappe für Gipskartonwände / -decken, Vorsatzschalen, Schallschutz bis 35 dB27

SystemF2AKLD

Revisionsklappe für Gipskartonwände / -decken, Vorsatzschalen, Schallschutz bis 42 dB28

SystemF2AA

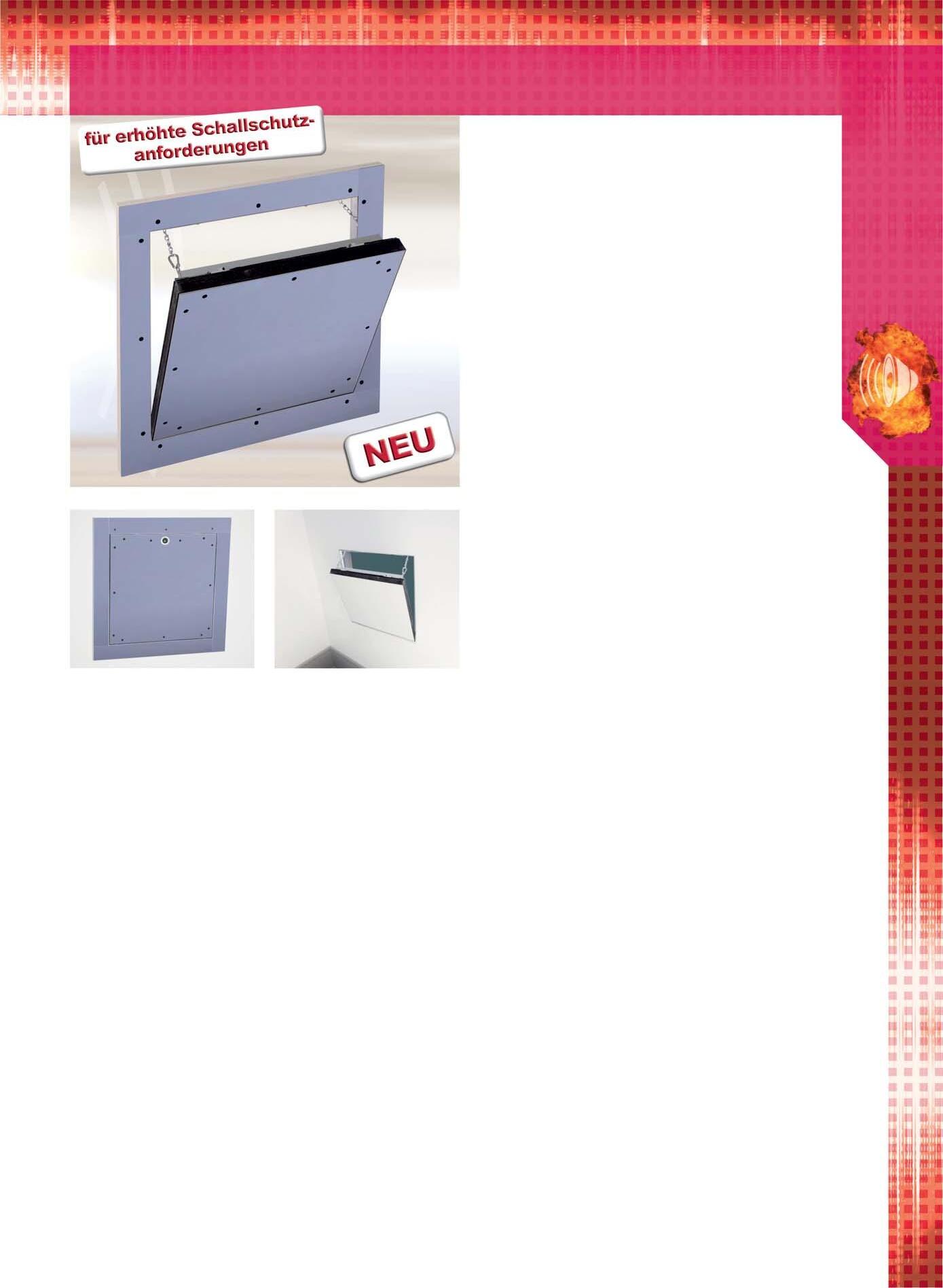

Brandschutzrevisionsklappe

fürGipskartonwände,Vorsatzschalen,Massivwände, Schallschutz bis 42 dB29

SystemF5BSA-EI30

Brandschutzrevisionsklappe

fürGipskartonwände,Vorsatzschalen,Massivwände, Schallschutz bis 42 dB30

SystemF5BSA-I60 (BSA-MI60)

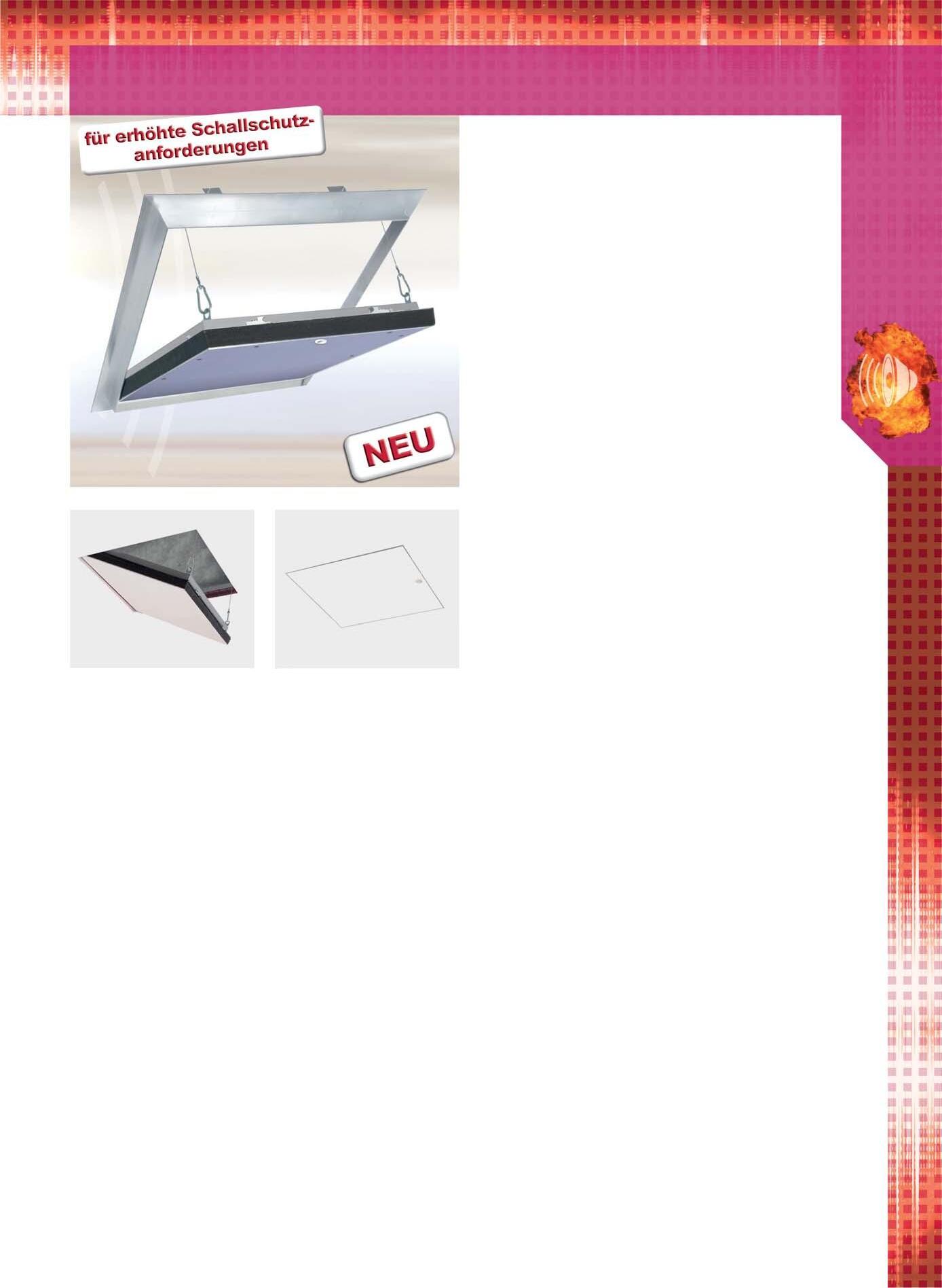

Brandschutzrevisionsklappe fürGipskartondecken

Schallschutz bis 42 dB31

SystemF6BDA-EI30

Revisionsklappe Stahlblech mit Schnappverschluss44 System B2

Revisionsklappe Stahlblech mit Zylinderschloss45 System B3

Revisionsklappe Stahlblech - luft- und staubdicht mit Zylinderschloss System B3 45

Revisionsklappe Stahlblech mit Profilzylinderschloss46 System B4

Revisionsklappe Stahlblech mit Magnet47 System B5

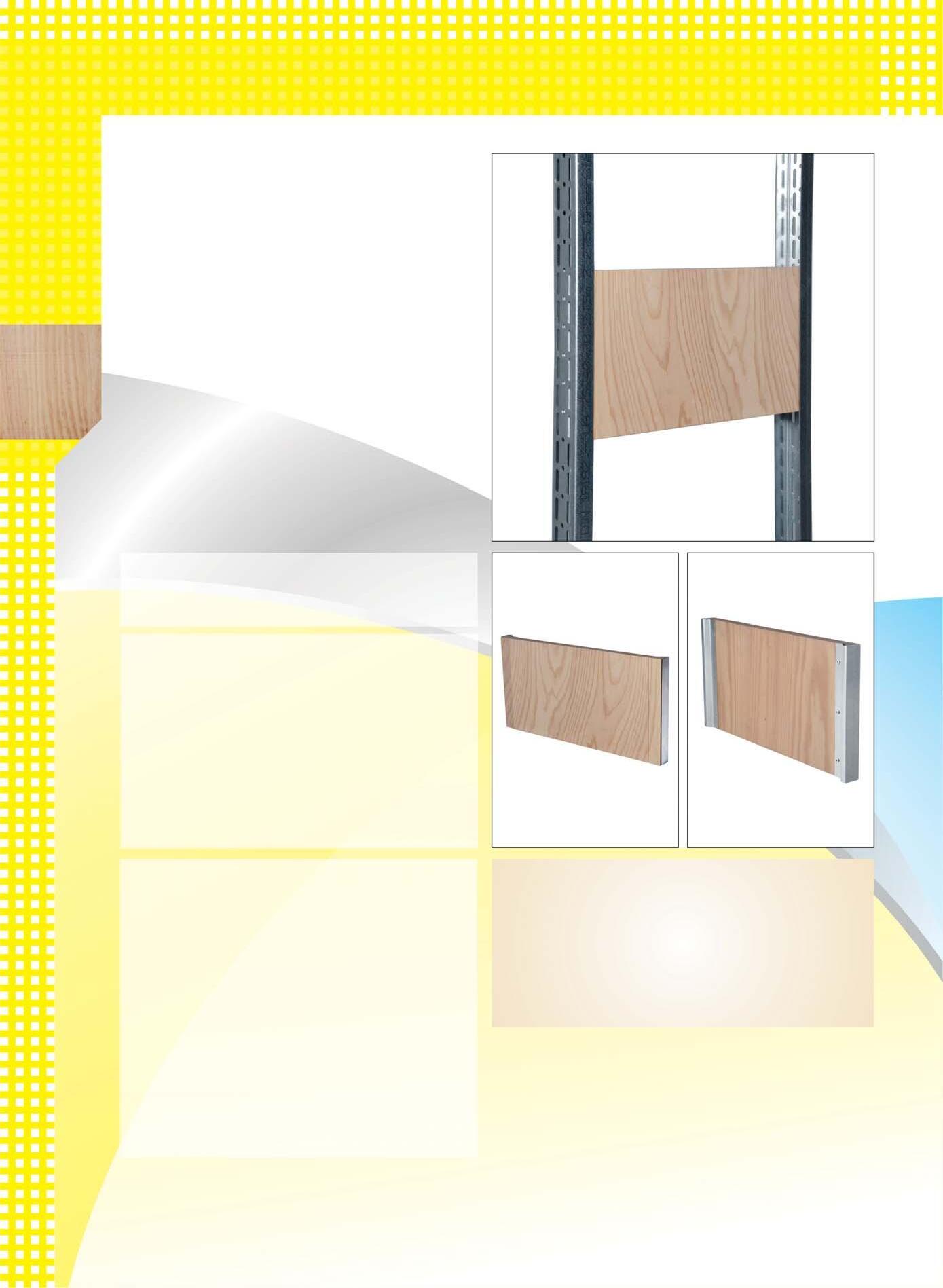

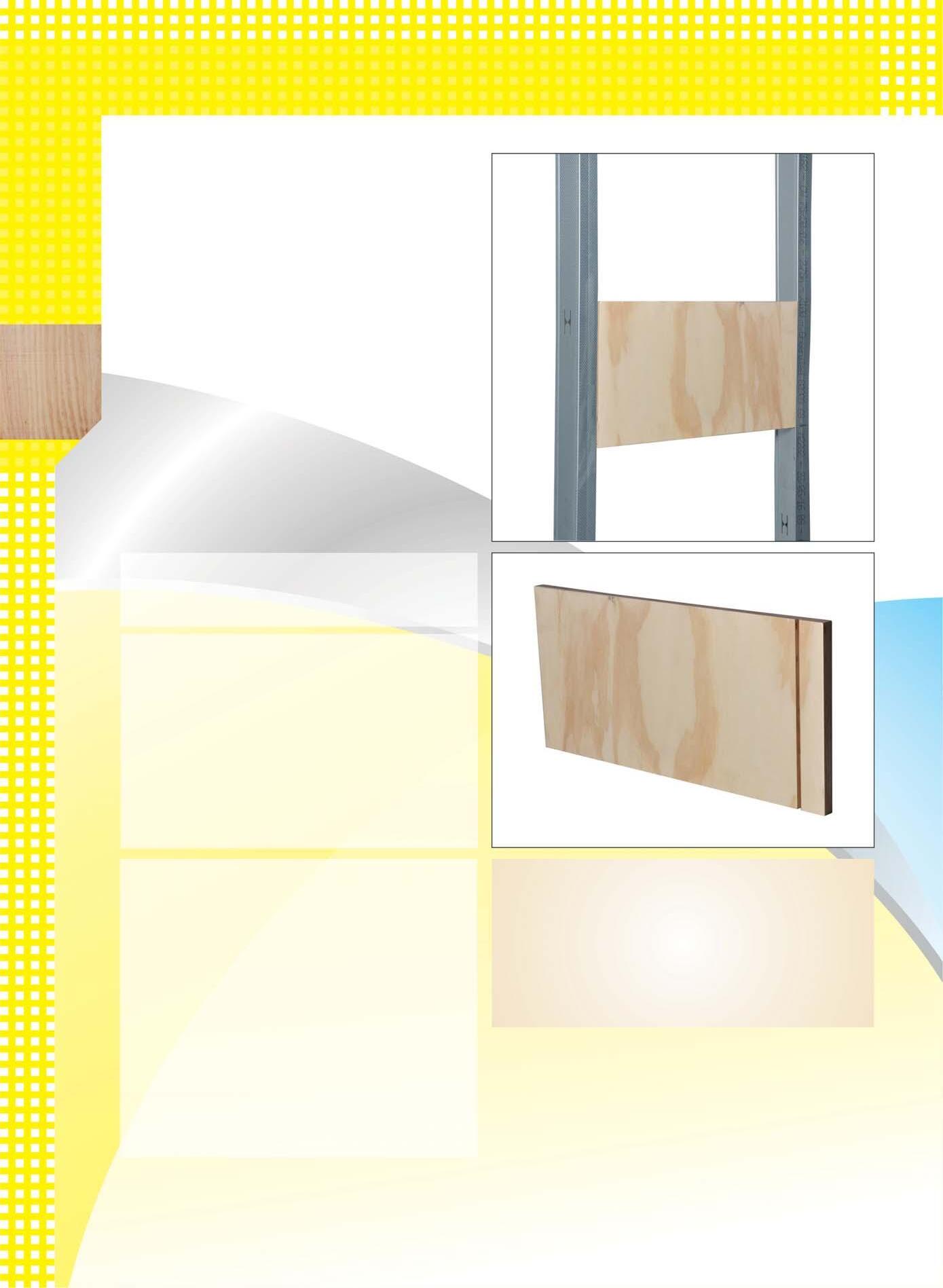

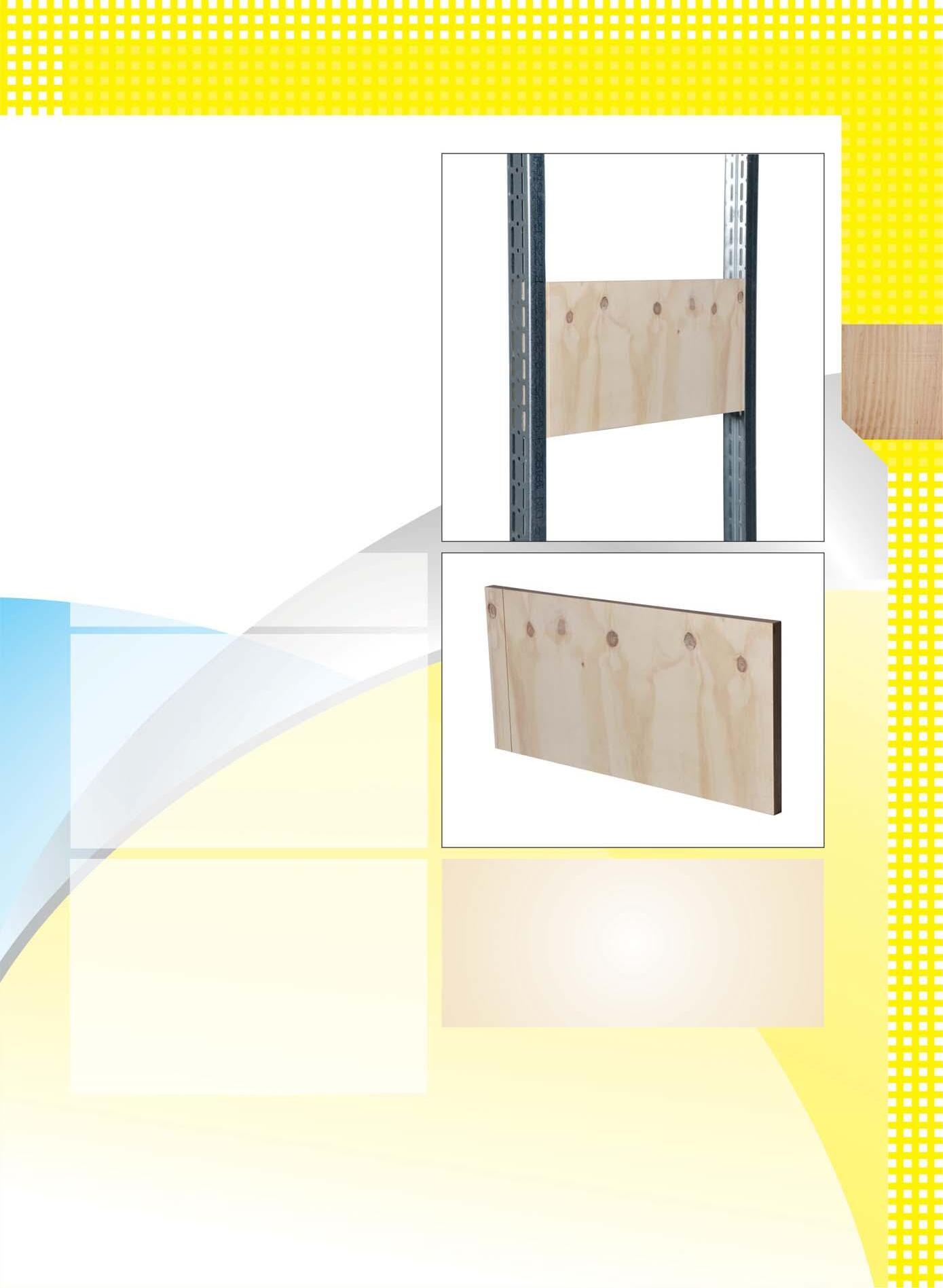

Traversen aus Holz48

Traverseaus Mehrschichtplatte CW48

Traverseaus Mehrschichtplatte UA49

Traverse-M aus Mehrschichtplatte UA50

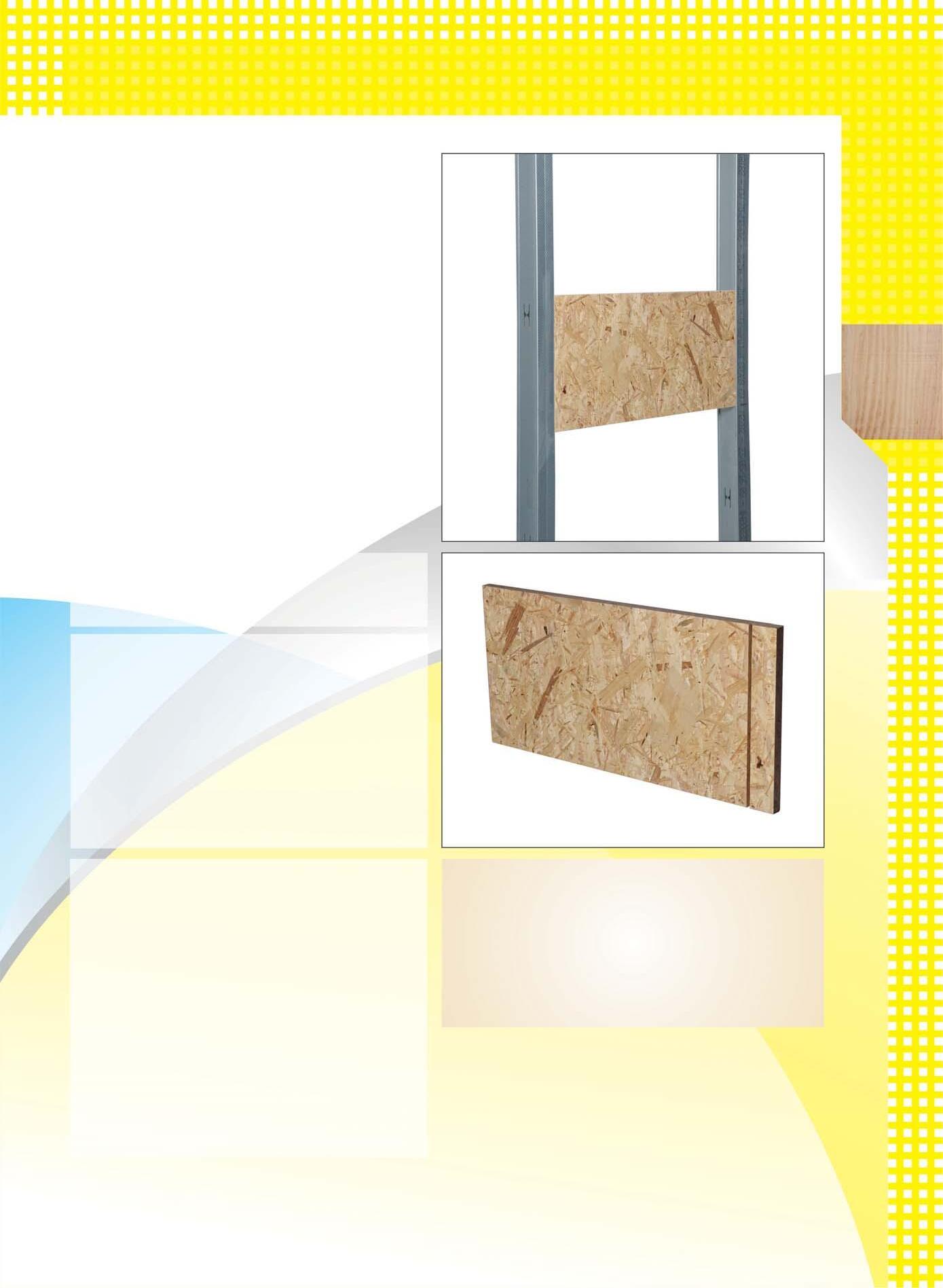

Traverse aus- Platte / Multifunktionsplatte OSB51

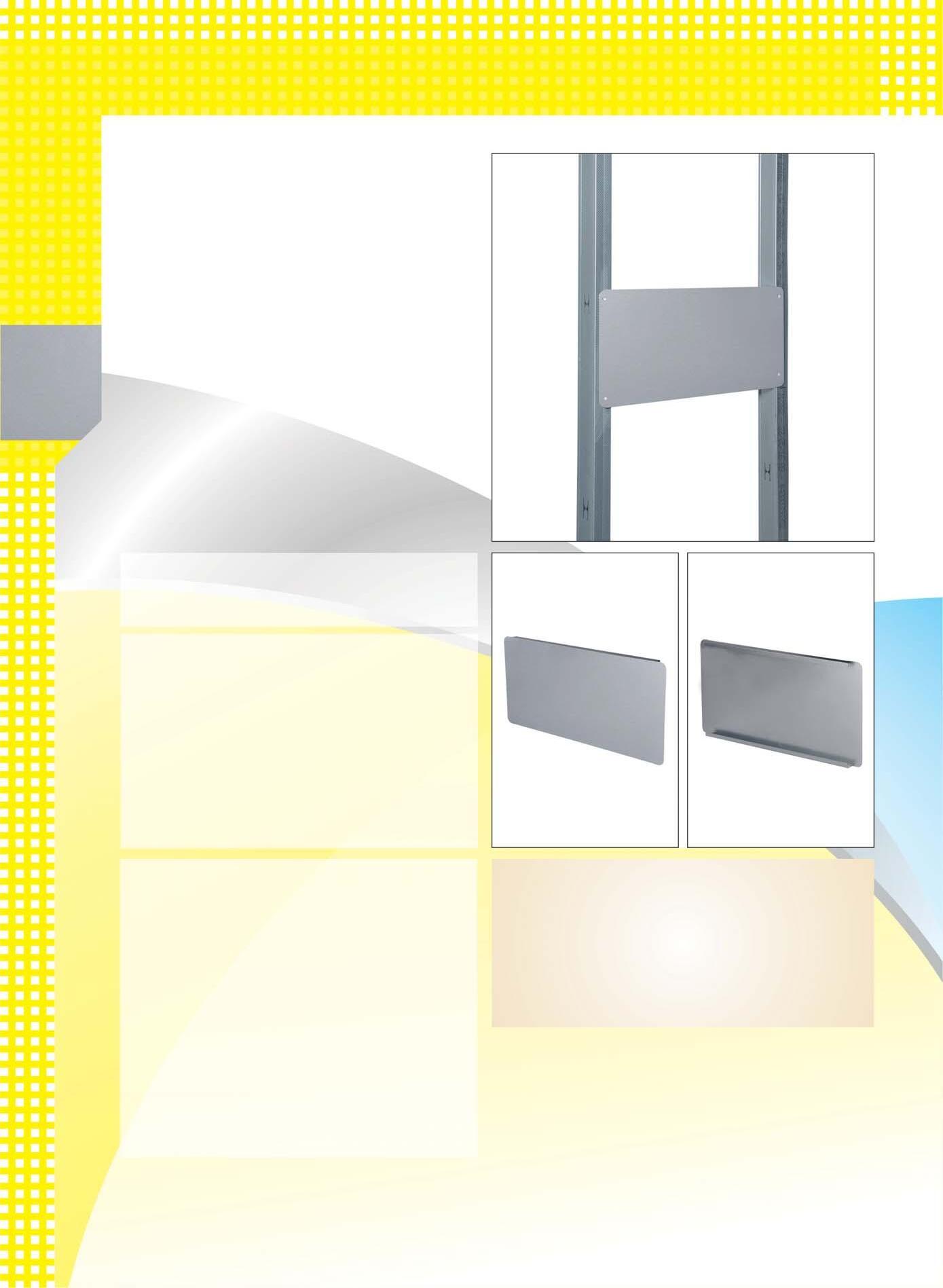

Traversen aus Stahlblech52

TraverseBTCW52

TraverseBTUA53

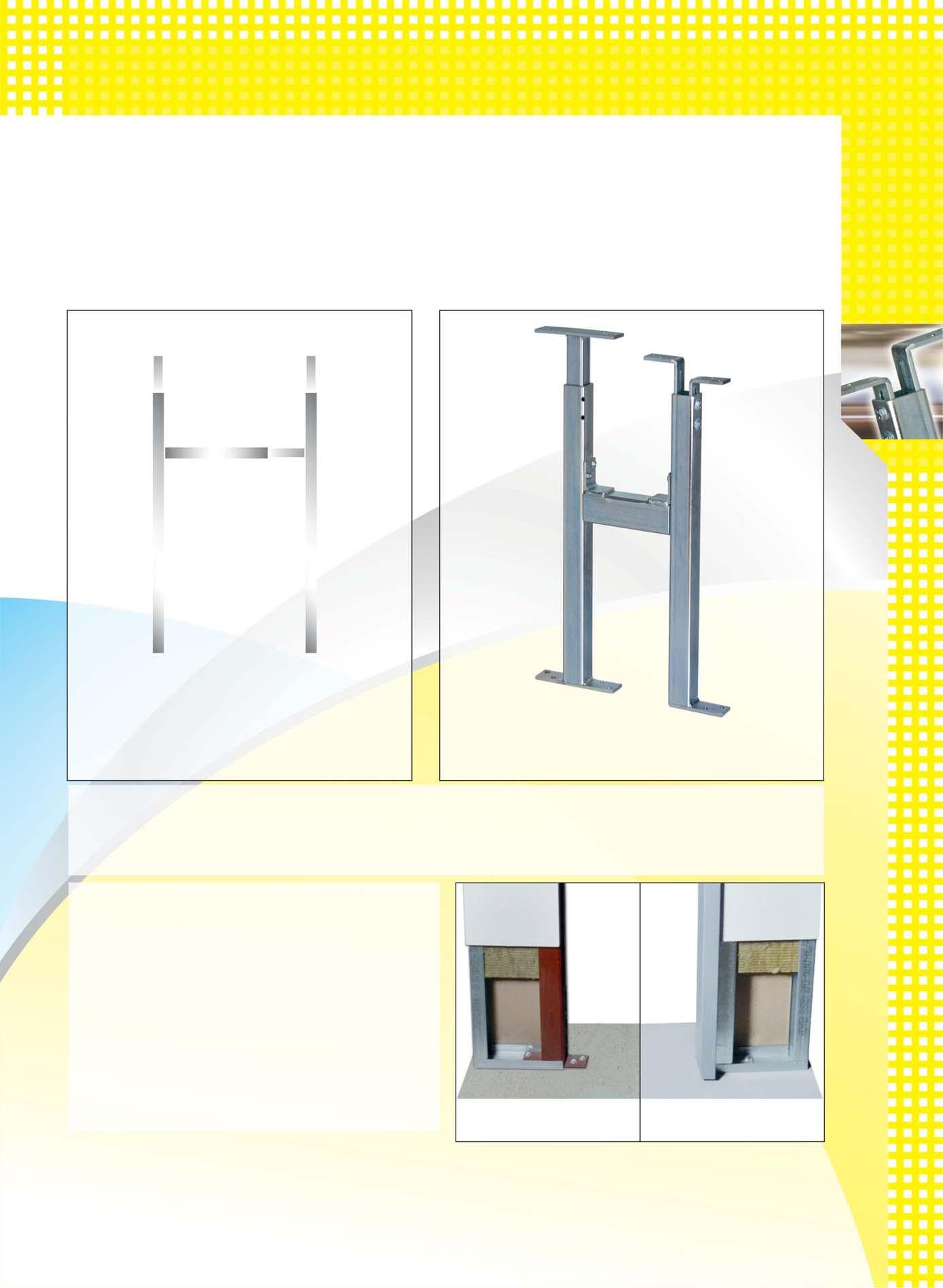

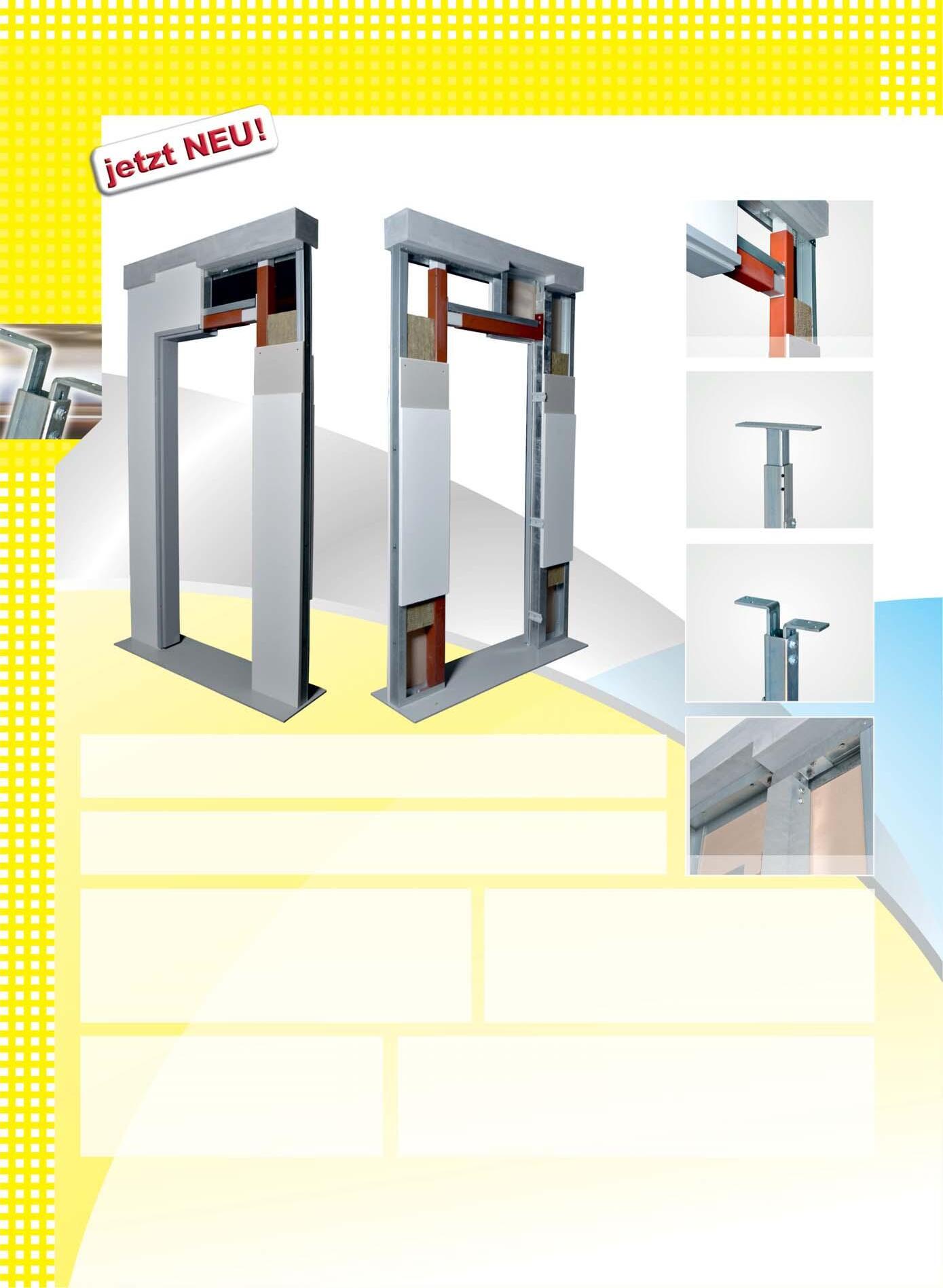

FFUniversalstützen54 alsUnterkonstruktion fürGipskartonwände

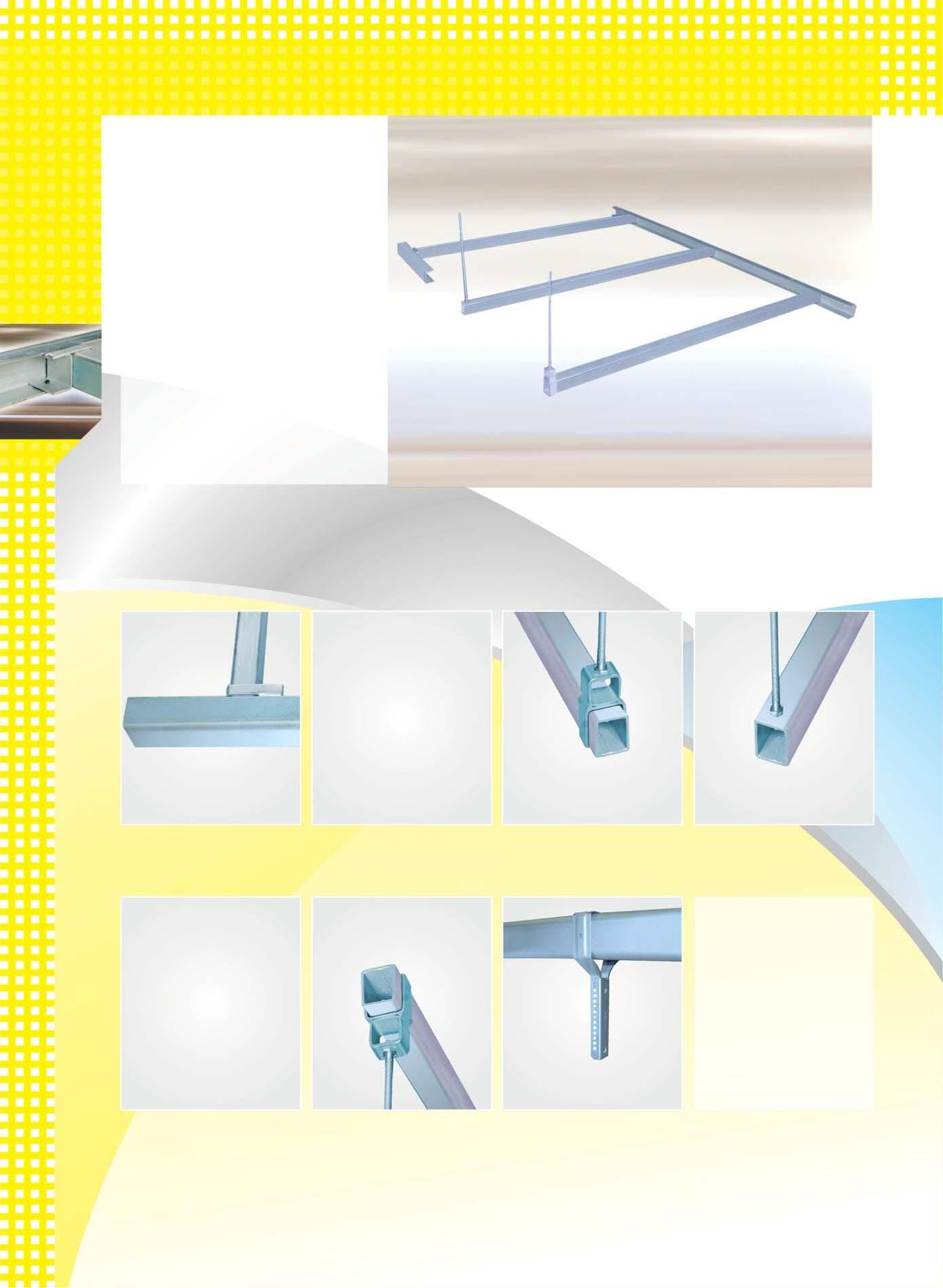

FFWeitspannträger56 als freitragendeUnterkonstruktion fürDeckensysteme

FFSystembau - das Unternehmen FFSystembau - das Unternehmen

DasUnternehmen-erfahrenundinnovativ!

DasUnternehmenSystembauGmbHwurde1991 FF gegründet.Nachüber12-jährigerErfahrungim Wohnungs-undAusbausektorhatsichdasUnternehmen2003aufdenBauvonRevisionsklappenspezialisiert.IndenletztenJahrenwurdedasinternationaleVertriebsnetzweiterausgebaut.

DerFirmensitzbefindetsichimniederbayerischen Münchsdorf.

DurchtechnischausgereifteLösungenundhohe

QualitätsansprücheimProdukt-sowieimServicebereichzähltdieFirmaSystembauheutezuden FF führendenUnternehmeninderHerstellungvon Revisionsklappen.

HöchsteZuverlässigkeitderProduktesowiegut ausgebildeteFachkräftestellendennachhaltigen ErfolgderGesellschaftsicher.

Produktprogramm-vielseitigundinnovativ!

DasProduktprogrammvonSystembauumfasstReFF visionsklappenfürDecke,WandBoden.Wirfertigen und RevisionsklappenausstabilemAluminiummitGipskartoneinlageoderklassischeStahlblechrevisionsklappenfür DeckenundWände.AlleRevisionsklappenlassensich schnellundeinfachmontierenundsindinvielenStandardabmessungenabLagersofortlieferbar.Zusätzlichkönnen SondermaßeinjedergewünschtenGrößeproduziertwerden.

AuchdasSortimentimBereichSchachtabdeckungen/ BodenklappenwurdedurchdieAufnahmeweitererhochwertigerProdukteoptimiert.Schachtabdeckungen/BodenklappenausAluminium,verzinktemStahloderEdelstahl bietendemFachpersonaldesBaugewerbesalleerforderlichenLösungenaufqualitativhöchstemNiveau.

FFSystembaubietetIhneninnovativeLösungen,dieeinen praktischen,problemlosenZugangzuIhrenWartungsschächtengewährleisten.VieleStandardabmessungensind abLagersofortlieferbar.Sondermaßekönneninjeder gewünschtenGrößeproduziertwerden.

Nachhaltigkeit-Umweltproduktdeklaration() EPD DieNachhaltigkeitdesBauensistfürSystembaueinweFF sentlicherBestandteilderFirmenpolitik.Daherverfügtunser UnternehmenüberdieUmweltproduktdeklaration() EPD gemäß14025sowie15804zurZertifizierung DINISOEN nach,,oder. DGNBBNBLEEDBREEAM

Brandschutz-IhrSpezialist!

BesonderswennesumBrandschutz-Revisionsklappenfür DeckenundWändegeht,kannSystembaugeeignete FF ProduktefürjedeAnforderungliefern.Obfür30Minuten EIEIEI 30( 30),60Minuten60,90Minuten90( II90)oder 120Minuten120:WirverfügenüberdieEIerforderlichen Zulassungen.

VerschiedeneBrandschutzproduktefürunterschiedliche AnforderungenstehenauchimBereichSchachtabdeckungen/BodenklappenzurVerfügung.

Qualität-konsequenteFirmenpolitik!

HöchsteProduktqualitätundabsolutzuverlässigeFunktionalitätderProdukteschaffenSicherheitschonbeimEinbau. DaheristQualitätsmanagementfürSystembaukein FF Fremdwort,sondernkonsequenteFirmenpolitik.Dazufühlt sichjederMitarbeiterverpflichtet.DiesbeginntbeimEinsatz derRohmaterialienundendetnichtmitderAuslieferungder Produkte:AuchnachAbschlussderBaumaßnahmestehen unsereFachkräftemitRatundTatzurSeite.

UnserZiel

UnserZielistes,unserenKundeneinKomplettangebotan RevisionsklappenfürDecke,WandundBodenzubietenund dadurcheinHöchstmaßanKundenzufriedenheitzuerreichen.

IhreSystembau GmbH FF

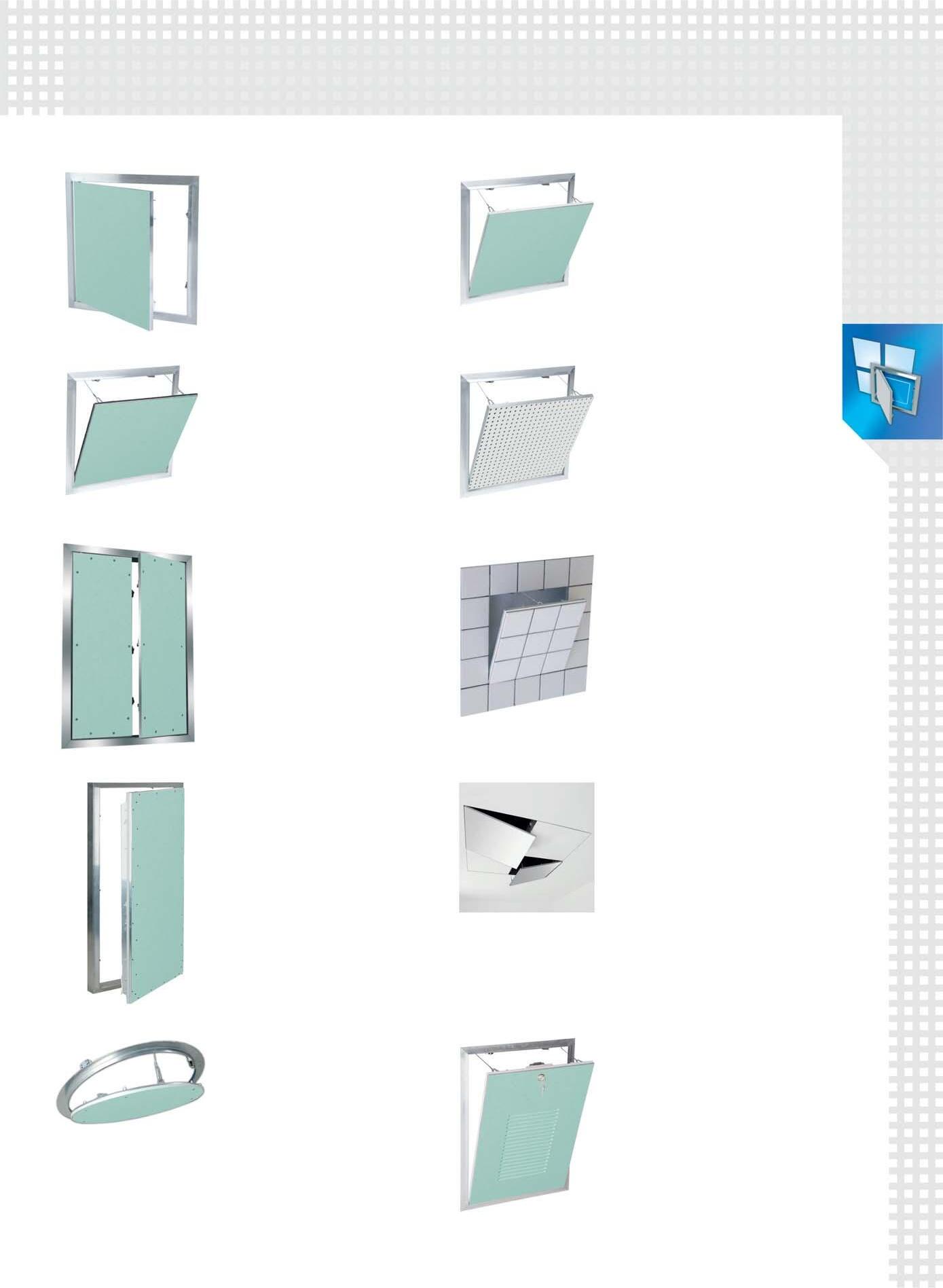

Seite 6

Revisionsklappe mit festen Scharnieren

System F1

Seite 8

Revisionsklappe „luft- und staubdicht“

System F2AKL

Seite 10

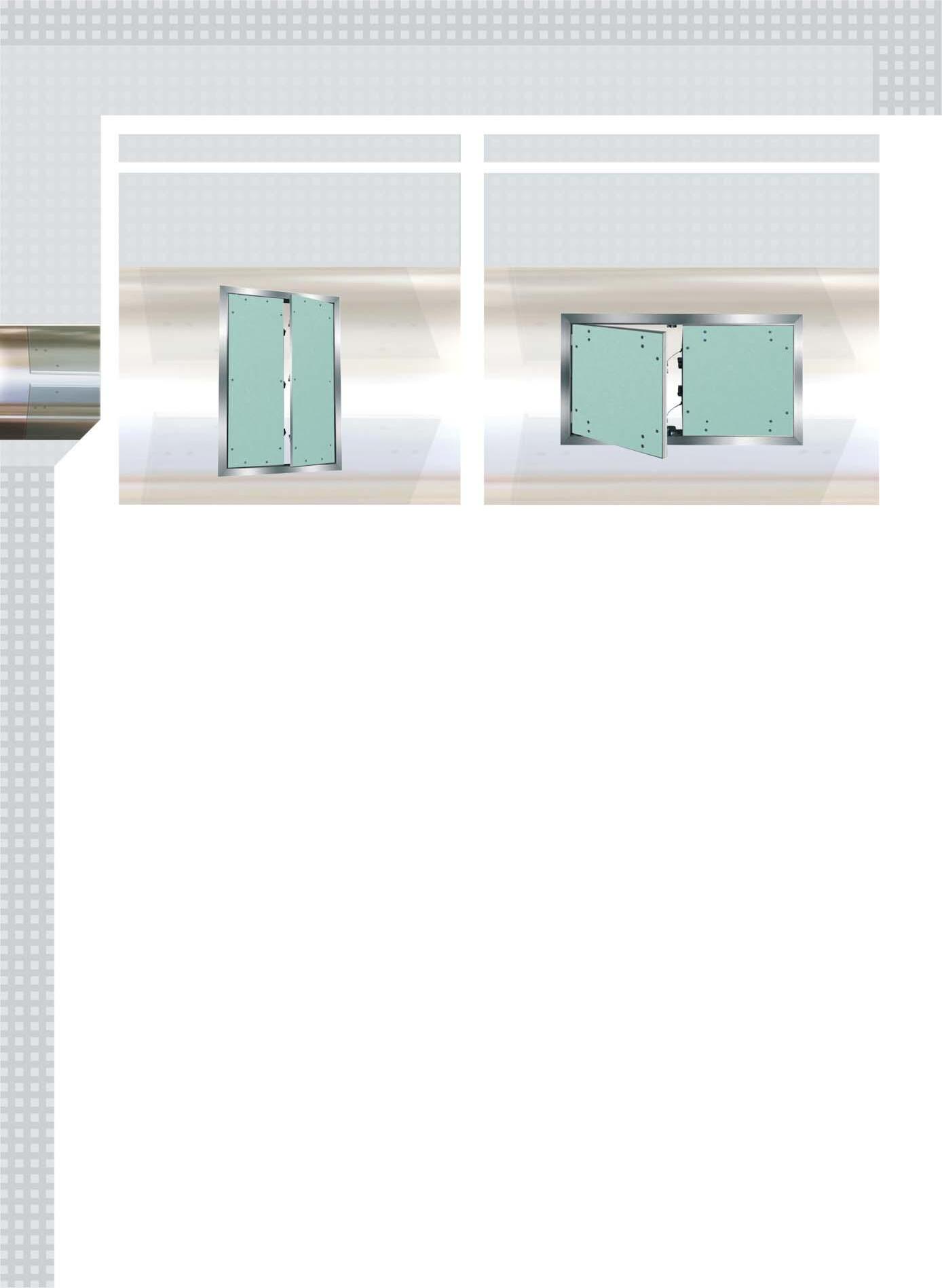

Revisionsklappe zwei- oder mehrteilig

System F1/F2

Seite 12

Jumbo-XXL

Revisionstüre

SystemT-XXL für Wandeinbau

Seite 14

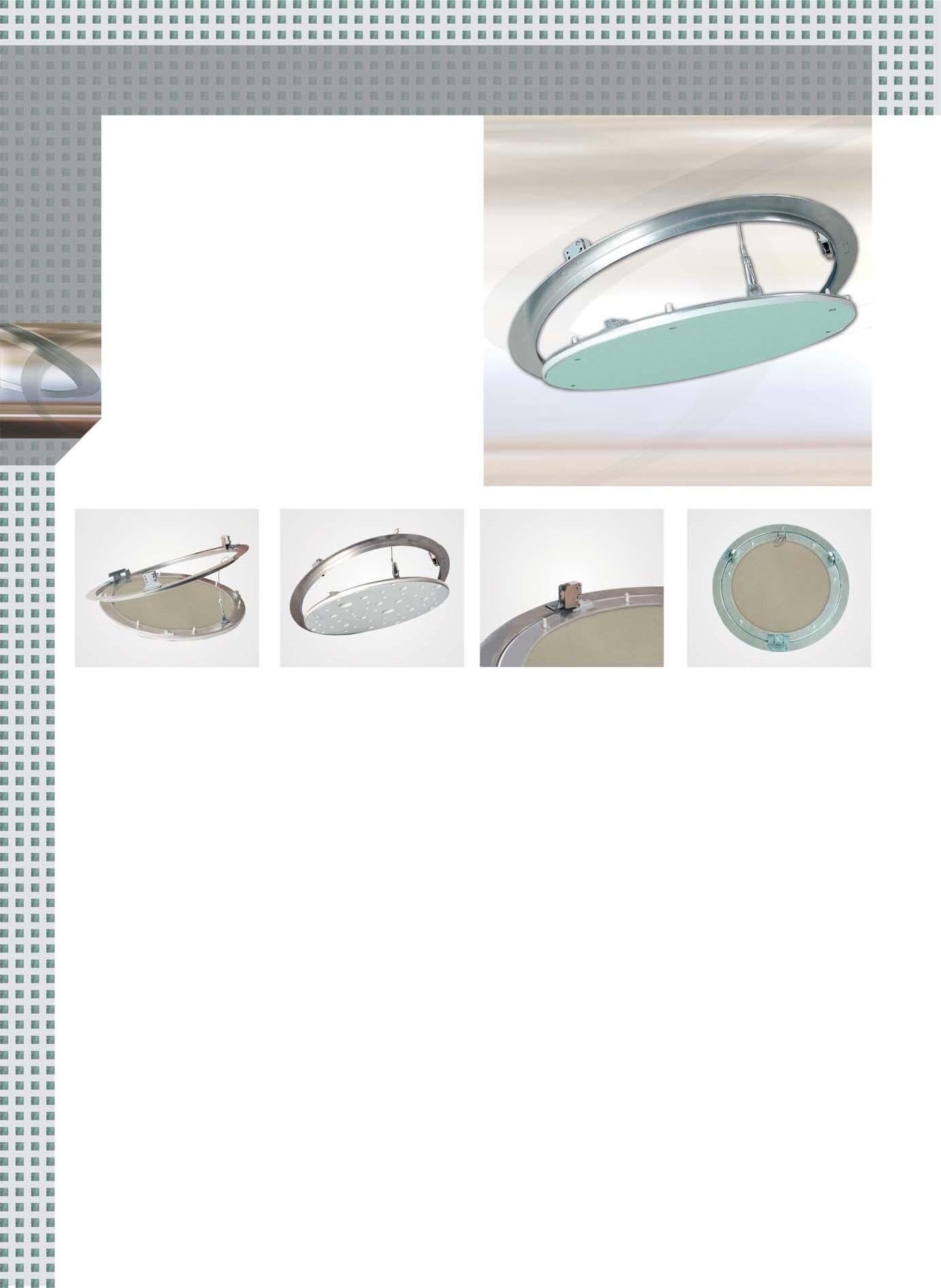

Revisionsklappe rund zumAushängen

System R

Seite 7

Revisionsklappe zumAushängen System F2Alu-Magic

Seite 9

Revisionsklappe zumAushängen mit Gipskartonlochplatte System F2

Seite 11

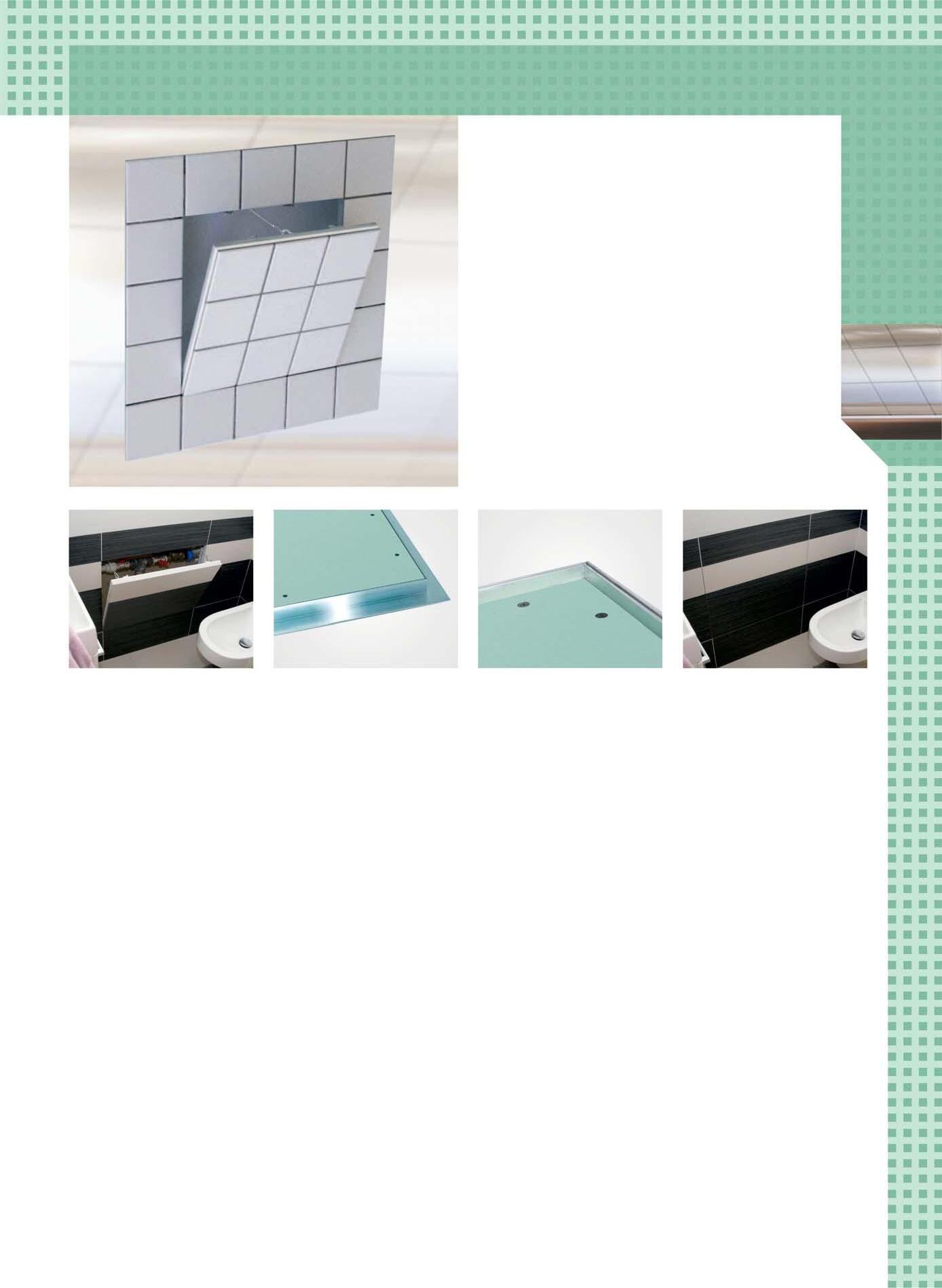

Revisionsklappe für Fliesenbelag System F3

Seite 13

Jumbo-XXL

Revisionsklappe SystemT-XXL für Deckeneinbau

Seite 15

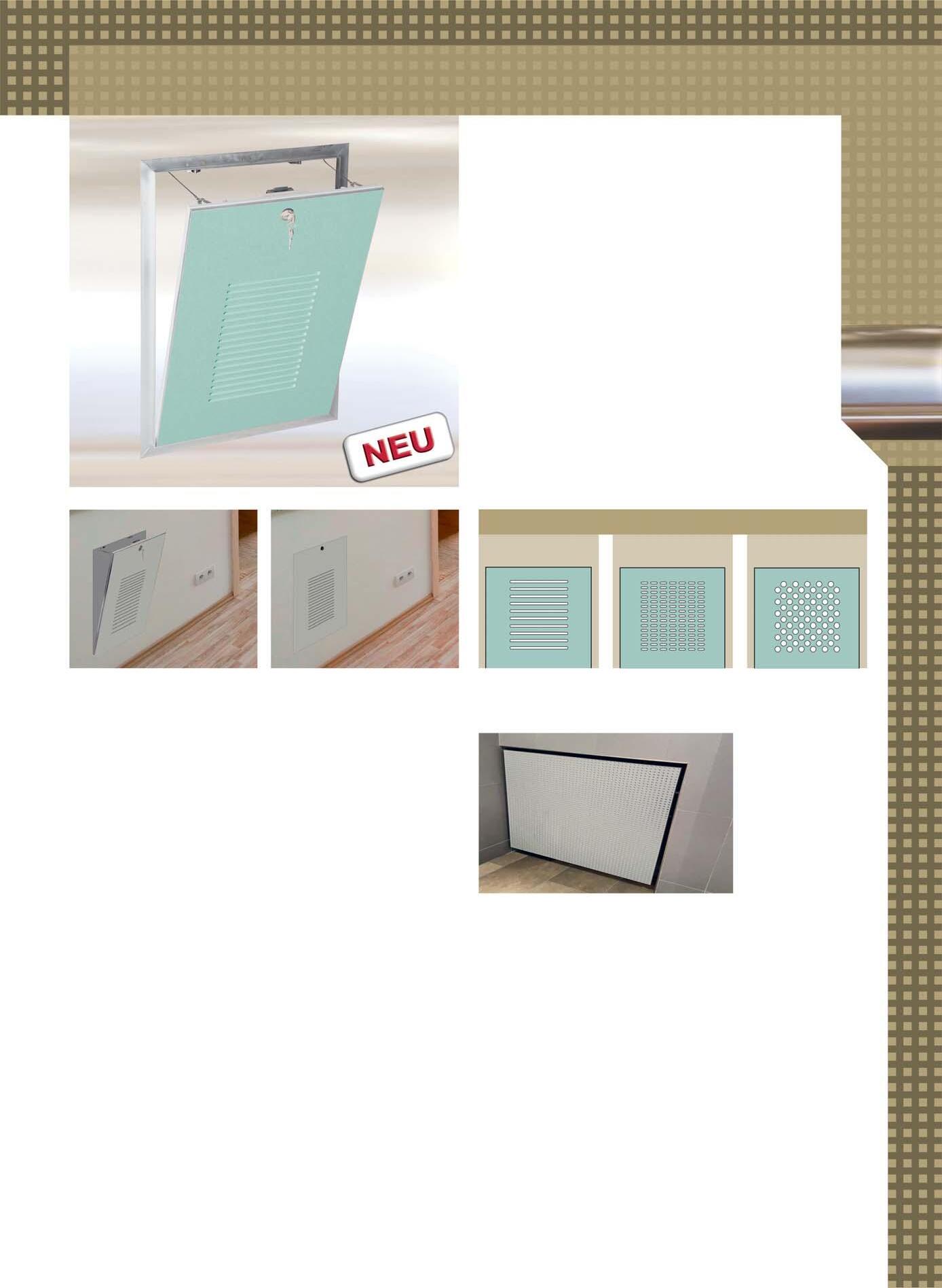

Revisionsklappe Design für Be-/Entlüftungen

SystemF1/F2

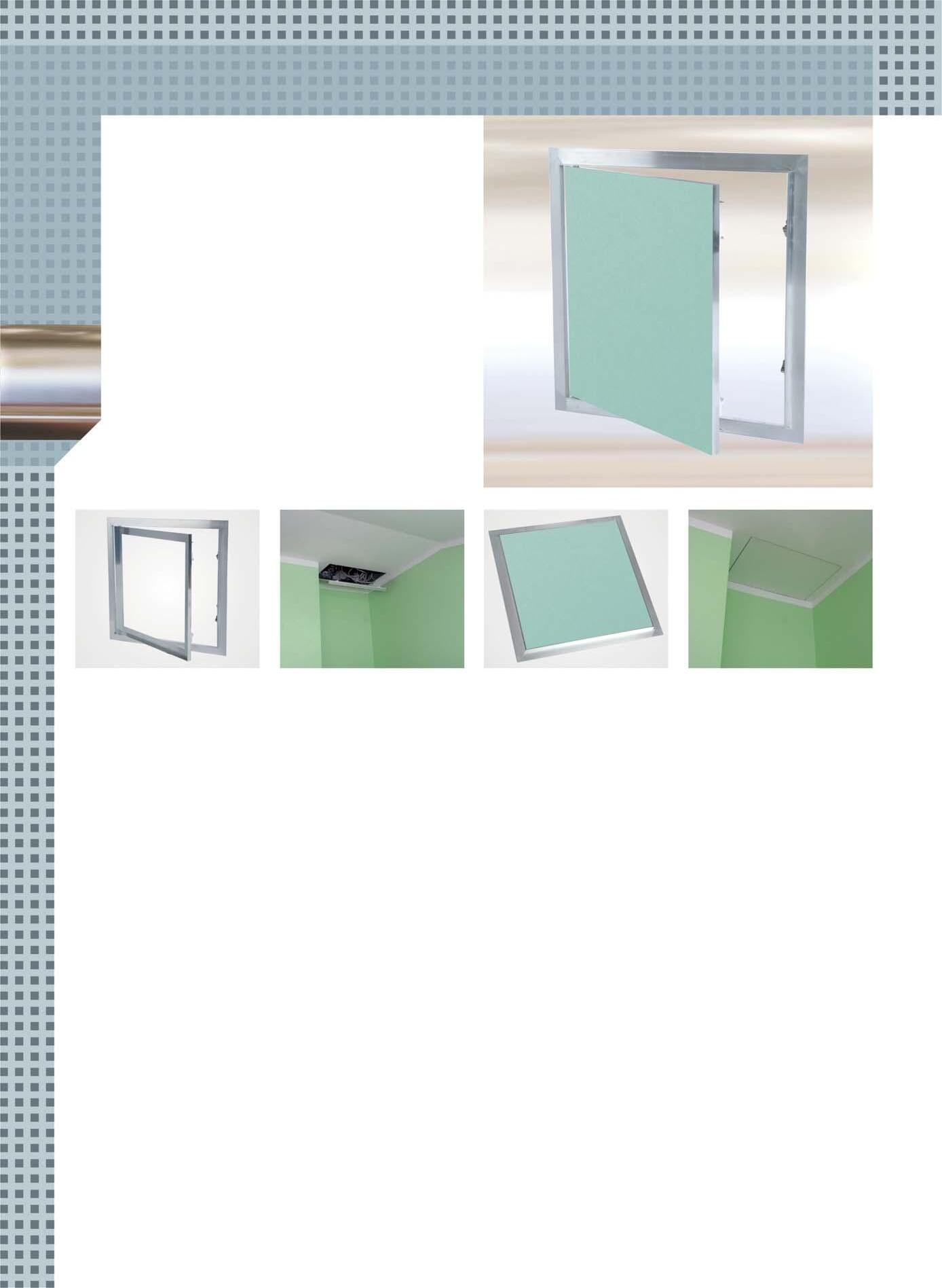

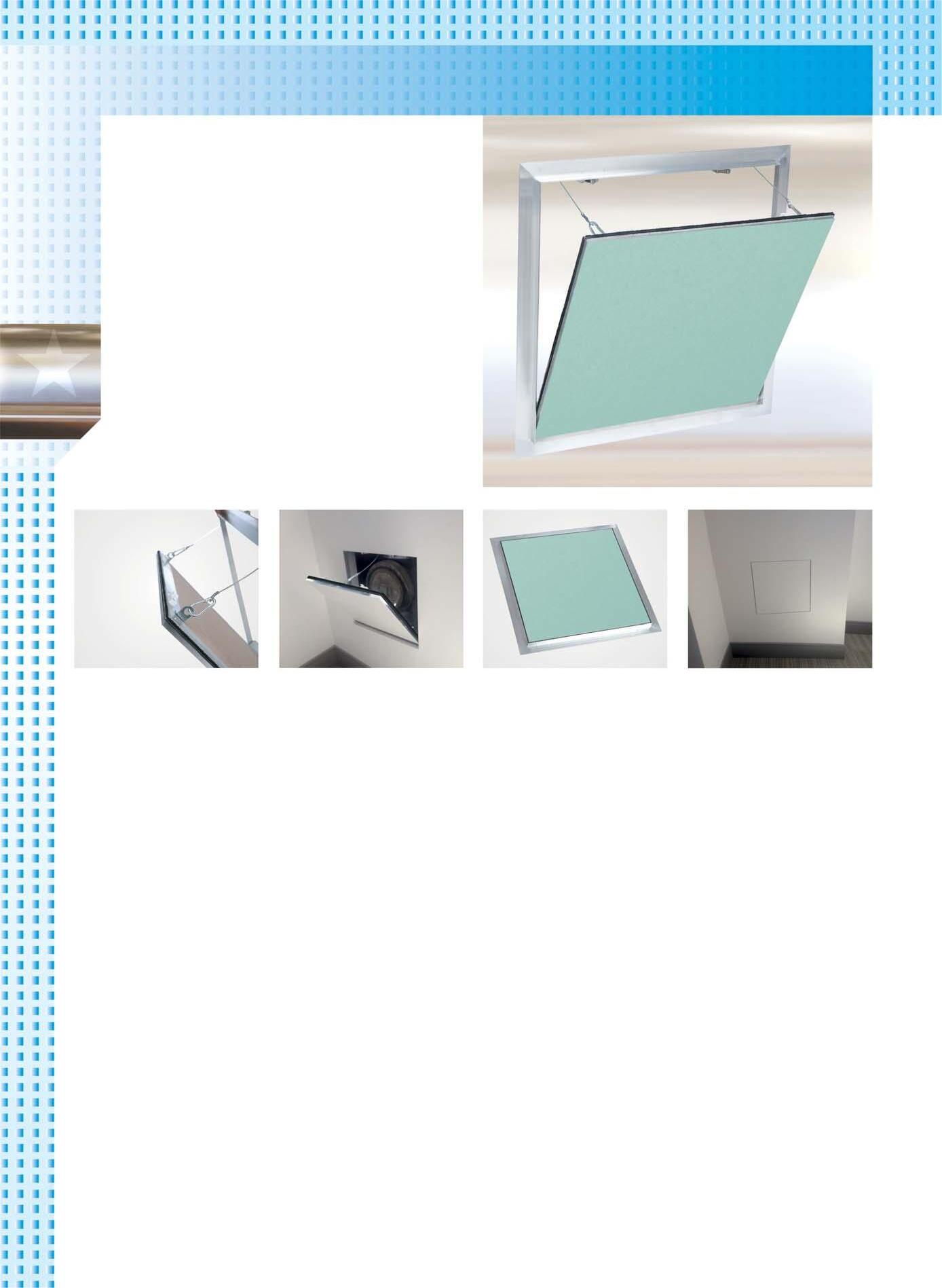

Revisionsklappe mit festen Scharnieren

Revisionsklappe mit festen Scharnieren

System F1 - spachtelfreie Revisionsklappe mit oder ohne Gipskartoneinlage

Produktbeschreibung:

DieRevisionsklappebestehtausAluminiumprofilen, ohneodermitGipskartoneinlage12,5mm, GKBI 15mmoder25mmundzweiSchnappverschlüssen.

System F1 - spachtelfreie Revisionsklappe mit oder ohne Gipskartoneinlage mit festen Scharnieren mit festen Scharnieren

DiebeidenRahmenderRevisionsklappebestehen ausjeviereinzelnenRahmenteilen,diedurchein speziellesSchweißverfahrenfestmiteinanderverbundensind.AbderGröße300x300mmistdie RevisionsklappemiteinerFangsicherungversehen. UmeventuelleUnfällezuvermeiden,istdiesenach jedemÖffnendesTürblatteswiedereinzuhängen.

DerEinsatzderRevisionsklappeimWand-sowieim Deckenbereich(nichtbegehbar)istproblemlosmöglich.

ZwischenRahmenundTürblattisteinLuftspaltvon 1,5mm.DieverdecktliegendenSchnappverschlüsse öffnenaufDruckdieRevisionsklappe.

Standardgrößen für Gipskartoneinlage 12,5 mm:

Alle Standardgrößen sind für Beplankungsstärken von 12,5 mm, 15 mm und 25 mm lieferbar.Andere Beplankungsstärken bitte anfragen!

Schlösser:

Die Revisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette

Z

Rundzylinder-Hebelschlossmit Schlüssel

PZ Profilzylinderschloss mit Metallrosette

SD

Schraubendreher-Schloss

H Innensechskant-Schloss

P Innensechskant-Schloss mit Sicherheitsstift

Natürlich ist auch die geschraubte Variante bzw. nur der Aluminiumrahmen lieferbar!

Sonderanfertigungen: AufAnfragekönnenSondermaßeinjedergewünschtenGröße hergestelltwerden.

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

StabilerAlurahmen

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Gipskartondecken und -wände Auch verwendbar für Gipskarton-Lochplatten

Besserer Schutz vor Beschädigung oder Verlust, da das Türblatt fest mit demAußenrahmen verbunden ist

Seitliches Öffnen im Wandbereich möglich

MalerfertigesTürblatt

Malerfertiges Türblatt

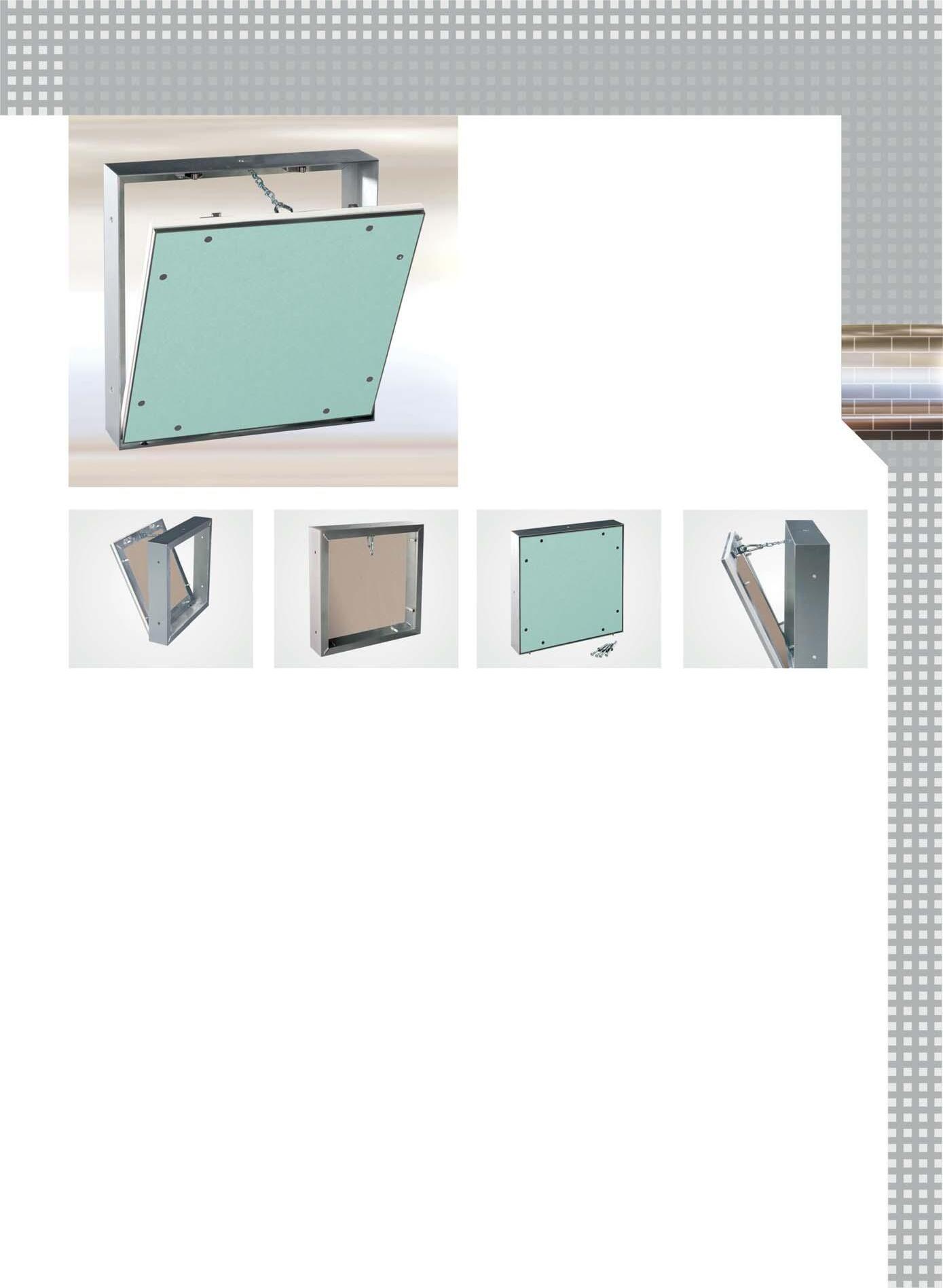

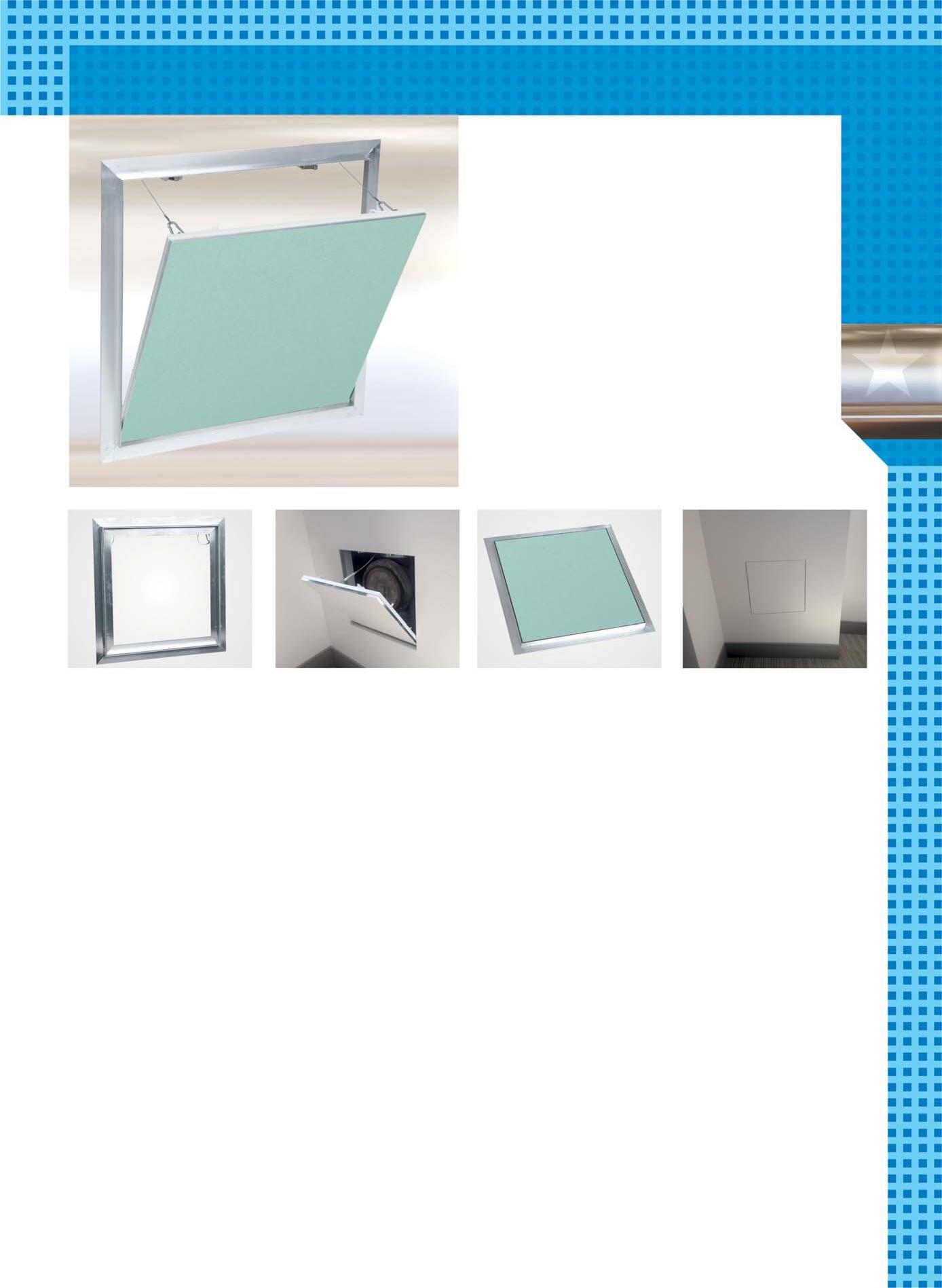

Revisionsklappe zum Aushängen Revisionsklappe zum Aushängen

Produktbeschreibung:

DieRevisionsklappebestehtausAluminiumprofilen, ohneodermitGipskartoneinlage12,5mm, GKBI 15mmoder25mmundzweiSchnappverschlüssen. DiebeidenRahmenderRevisionsklappebestehen ausjeviereinzelnenRahmenteilen,diedurchein speziellesSchweißverfahrenfestmiteinanderverbundensind.AbderGröße300x300mmistdie RevisionsklappemiteinerFangsicherungversehen. UmeventuelleUnfällezuvermeiden,istdiesenach jedemÖffnendesTürblatteswiedereinzuhängen. DerEinsatzderRevisionsklappeimWand-sowieim Deckenbereich(nichtbegehbar)istproblemlosmöglich.ZwischenRahmenundTürblattisteinLuftspalt von1,5mm,dermiteinerumlaufendenDichtung versehenist.DieverdecktliegendenSchnappverschlüsseöffnenaufDruckdieRevisionsklappe. Malerfertiges

Sonderanfertigungen:

AufAnfragekönnenSondermaßeinjedergewünschtenGröße hergestelltwerden.

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

StabilerAlurahmen

AusgereifteTechnik

Flächenbündiger Einbau in Gipskartondecken und -wände

MalerfertigesTürblatt

Auch verwendbar für Gipskarton-Lochplatten

Standardgrößen für Gipskartoneinlage 12,5

Alle Standardgrößen sind für Beplankungsstärken von 12,5 mm, 15 mm und 25 mm lieferbar.Andere Beplankungsstärken bitte anfragen!

Schlösser:

Die Revisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette

Rundzylinder-Hebelschlossmit Schlüssel

PZ Profilzylinderschloss mit Metallrosette

Schraubendreher-Schloss

H Innensechskant-Schloss

P Innensechskant-Schloss mit Sicherheitsstift

Natürlich ist auch die geschraubte Variante bzw. nur der Aluminiumrahmen lieferbar!

Revisionsklappe„luft- und staubdicht“

Revisionsklappe„luft- und staubdicht“

System F2- Spachtelfreie Revisionsklappe mit Gipskartoneinlage AKL

System F2- Spachtelfreie Revisionsklappe mit Gipskartoneinlage AKL

Produktbeschreibung:

DieRevisionsklappebestehtausAluminiumprofilen mitGipskartoneinlage12,5mm,15mmoder GKBI 25mmundzweiSchnappverschlüssen.

DiebeidenRahmenderRevisionsklappebestehen ausjeviereinzelnenRahmenteilen,diedurchein speziellesSchweißverfahrenfestmiteinanderverbundensind.DieRevisionsklappeistmiteiner Fangsicherungversehen.UmeventuelleUnfällezu vermeiden,istdiesenachjedemÖffnendes Türblatteswiedereinzuhängen.DerEinsatzderRevisionsklappeimWand-sowieimDeckenbereich (nichtbegehbar)istproblemlosmöglich.Zwischen RahmenundTürblattisteinLuftspaltvon2,5mm,der miteinerneuentwickeltenspeziellenBürstendichtungversehenist.DieverdecktliegendenSchnappverschlüsseöffnenaufDruckdieRevisionsklappe.

DieRevisionsklappeist„rauchdicht“.

Standardgrößen für Gipskartoneinlage 12,5 mm: AKL200200G125

AKL300300G125

AKL400400G125

AKL500500G125

AKL600600G125

200200132840

300300132840

400400132840

500500132840

600600132840

Alle Standardgrößen sind für Beplankungsstärken von 12,5 mm, 15 mm und 25 mm lieferbar.Andere Beplankungsstärken bitte anfragen!

Geprüft bis 1000 x 1000 mm

Schlösser:

Die Revisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette

Rundzylinder-Hebelschlossmit Schlüssel Z

PZ Profilzylinderschloss mit Metallrosette

Sonderanfertigungen: AufAnfragekönnenSondermaßeinjedergewünschtenGröße hergestelltwerden.

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Geprüft auch mit Schlössern

AusgereifteTechnik

Flächenbündiger Einbau in Gipskartondecken und -wände Nachweis„luft- und staubdicht“: Prüfbericht Nr. 106 34533 (ift Rosenheim)

Nachweis„rauchdicht“Prüfbericht Nr.15-001775-PR02 (ift Rosenheim)

Malerfertiges Türblatt

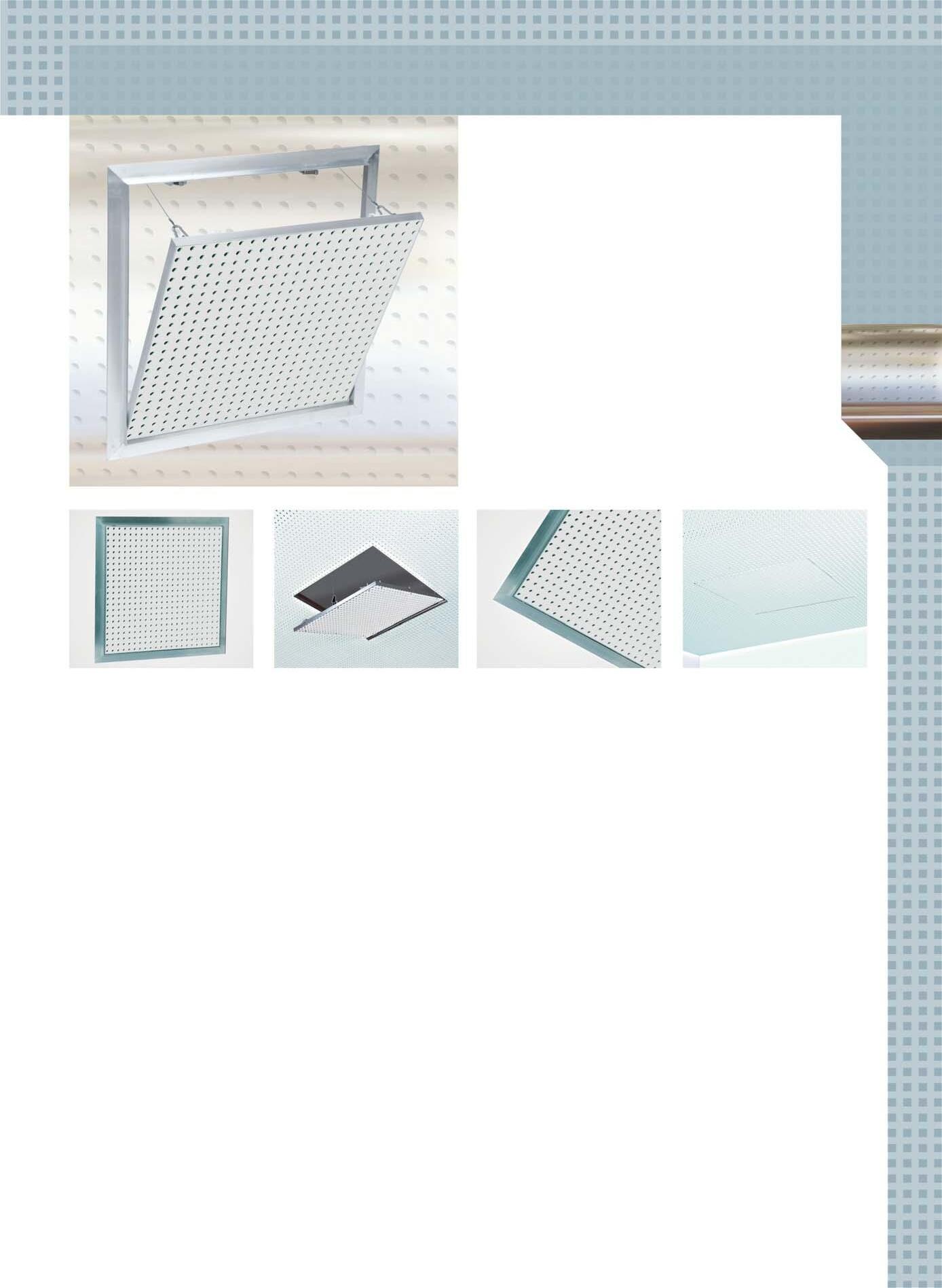

RevisionsklappezumAushängenmitGipskartonlochplatte System F2 - Revisionsklappe mit Gipskartonlochplatte für Gipskartondecken

RevisionsklappezumAushängenmitGipskartonlochplatte System F2 - Revisionsklappe mit Gipskartonlochplatte für Gipskartondecken

Produktbeschreibung:

DieRevisionsklappebestehtausAluminiumprofilen mitGipskartonlochplatteneinlage10mm,12,5mm oder15mmundzweiSchnappverschlüssen.

DiebeidenRahmenderRevisionsklappebestehen ausjeviereinzelnenRahmenteilen,diedurchein speziellesSchweißverfahrenfestmiteinanderverbundensind.AbderGröße300x300mmistdie RevisionsklappemiteinerFangsicherungversehen. UmeventuelleUnfällezuvermeiden,istdiesenach jedemÖffnendesTürblatteswiedereinzuhängen. ZwischenRahmenundTürblattisteinLuftspaltvon 0,5mm.DieverdecktliegendenSchnappverschlüsse öffnenaufDruckdieRevisionsklappe.

Es können alle derzeit gängigenLochungen eingesetzt werden.

Mehr als 30 verschiedeneLochungen aufLager!

Beispiel mit 12,5 mm-Lochplatte GK

A+B:Je nachArt der Lochung. Wird millimetergenau an das bestehende Lochbild angepasst.

C:13 mm

D:24 mm bis 28 mm

E:40 mm

Sonderanfertigungen:

AufAnfragekönnenSondermaßeinjedergewünschtenGröße hergestelltwerden.

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau (auch nachträglich)

StabilerAlurahmen

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Gipskartonlochdecken

Passt genau zum bestehenden Lochbild

Kein aufwändiges Einpassen auf der Baustelle mehr erforderlich

Schlösser:

Die Revisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette

Rundzylinder-Hebelschlossmit Schlüssel

PZ Profilzylinderschloss mit Metallrosette

Schraubendreher-Schloss

H Innensechskant-Schloss

P Innensechskant-Schloss mit Sicherheitsstift

DasTürblatt ist aushängbar!

Revisionsklappe zweimehrteilig - oder zweimehrteilig - oder

Gipskartonwände Gipskartonwände

Gipskartondecken Gipskartondecken

System F1

System F1

Zweiteilige Revisionsklappe mit festen Scharnieren und Gipskartoneinlage für Gipskartonwände

Zweiteilige Revisionsklappe mit festen Scharnieren und Gipskartoneinlage für Gipskartonwände

Produktbeschreibung:

DieRevisionsklappebestehtausAluminiumprofilen,ohne odermitGipskartoneinlage12,5mm,15mmoder25mm undSchnappverschlüssen.

DieRahmenderRevisionsklappebestehenausjevier einzelnenRahmenteilen,diedurcheinspeziellesSchweißverfahrenfestmiteinanderverbundensind.DieRevisionsklappeistmiteinerFangsicherungversehen.Umeventuelle Unfällezuvermeiden,istdiesenachjedemÖffnendes Türblatteswiedereinzuhängen.ZwischenRahmenund TürblattisteinLuftspaltvon1,5mm.Dieverdecktliegenden SchnappverschlüsseöffnenaufDruckdieRevisionsklappe. DiesesSystemwurdespeziellfürÜbergrößeninGipskartonwändenentwickelt.DasTürblattistdabeizweiteilig ausgeführt.EsisttrotzderTeilungdesTürblattes kein festerMittelsteg vorhanden,sodassdervollelichteDurchgangerhaltenbleibt!

DieTürblätter sind nicht aushängbar!

Einsatzmöglichkeiten:

Nichttragende Gipskartonwände im Innenbereich

Abmessungen: Es handelt sich um Maßanfertigungen, die genau nach Kundenangaben gefertigt werden.

Schlösser:

Die Revisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette

Rundzylinder-Hebelschlossmit Schlüssel

PZ Profilzylinderschloss mit Metallrosette

Schraubendreher-Schloss

H Innensechskant-Schloss

P Innensechskant-Schloss mit Sicherheitsstift

System F2

System F2

Zwei- oder mehrteilige Revisionsklappe zum Aushängen mit Gipskartoneinlage für Gipskartondecken

Zwei- oder mehrteilige Revisionsklappe zum Aushängen mit Gipskartoneinlage für Gipskartondecken

Produktbeschreibung:

DieRevisionsklappebestehtausAluminiumprofilen,ohne odermitGipskartoneinlage12,5mm,15mmoder25mmund Schnappverschlüssen.

DieRahmenderRevisionsklappebestehenausjevier einzelnenRahmenteilen,diedurcheinspeziellesSchweißverfahrenfestmiteinanderverbundensind.DieRevisionsklappeistmiteinerFangsicherungversehen.Umeventuelle Unfällezuvermeiden,istdiesenachjedemÖffnendes Türblatteswiedereinzuhängen.ZwischenRahmenund TürblattisteinLuftspaltvon1,5mm.Dieverdecktliegenden SchnappverschlüsseöffnenaufDruckdieRevisionsklappe. DiesesSystemwurdespeziellfürÜbergrößeninGipskartondeckenentwickelt.DasTürblattistdabeizweiteiligausgeführt.EsisttrotzderTeilungdesTürblattes keinfester Mittelsteg vorhanden,sodassdervollelichteDurchgang erhaltenbleibt!

DieTürblätter sind aushängbar!

Einsatzmöglichkeiten:

Nichttragende Gipskartondecken im Innenbereich

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

StabilerAlurahmen

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Gipskartondecken und -wände Voller lichter Durchgang trotz Übergröße

Revisionsklappe für Fliesenbelag

Revisionsklappe für Fliesenbelag

System F3 - Revisionsklappe mit Gipskartoneinlage

System F3 - Revisionsklappe mit Gipskartoneinlage

Produktbeschreibung:

DieRevisionsklappebestehtausAluminiumprofilen mitGipskartoneinlageGKBI12,5mm,15mmoder 25mmundzweiSchnappverschlüssen.

DiebeidenRahmenderRevisionsklappebestehen ausjeviereinzelnenRahmenteilen,diedurchein speziellesSchweißverfahrenfestmiteinander verbundensind.DieRevisionsklappeistmiteiner Fangsicherungversehen.UmeventuelleUnfällezu vermeiden,istdiesenachjedemÖffnendes Türblatteswiedereinzuhängen.

ZwischenRahmenundTürblattisteinLuftspaltvon 1,75mm,dermiteinerumlaufendenDichtungversehenist.DieverdecktliegendenSchnappverschlüsseöffnenaufDruckdieRevisionsklappe.

Einbaubeispiel: Lieferung ohne Fliesen

Variante 1: Zum Drauffliesen

Abmessungen:

DieRevisionsklappeistaufdasRastermaßderFliesenabgestimmt.DazusinddieMaßederFlieseundderFugenbreite erforderlich,woraussichdanndieAbmessungenfürAundB ergeben.

DieMaßeDundEbleibenjeweilsgleich.MaßCentsprichtder jeweiligenBeplankungsdicke.

Varianten:

zum„Drauffliesen“: DasAluminiumprofilistbündigmitder -Platte.DieFliesenwerdenaufdasProfilgesetzt. GKBI

zum„Reinfliesen“: DasAluminiumprofilisthöheralsdieGKBI Platte.DadurchentstehteineFliesenwanne.

Vorteile: -einfachereMontagefürFliesenleger -exakterAbschluss

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

In der Praxis tausendfach bewährt Schneller, problemloser Einbau

StabilerAlurahmen

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Gipskartonwand

LinkeAbbildung:

Seitenansichtgeschlossen,mitSchnappverschluss

D = 28 mm

E = 40 mm

Alle Standardgrößen sind für Beplankungsstärken von 12,5 mm, 15 mm und 25 mm lieferbar.

Andere Beplankungsstärken bitte anfragen!

Maßanfertigungen:

EshandeltsichumMaßanfertigungen,diegenaunachKundenangabengefertigtwerden.

Variante 2: Zum Reinfliesen

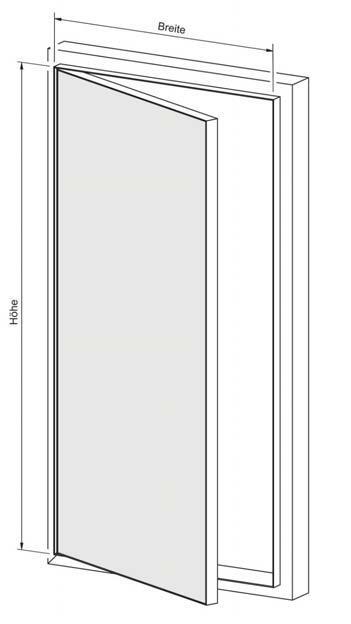

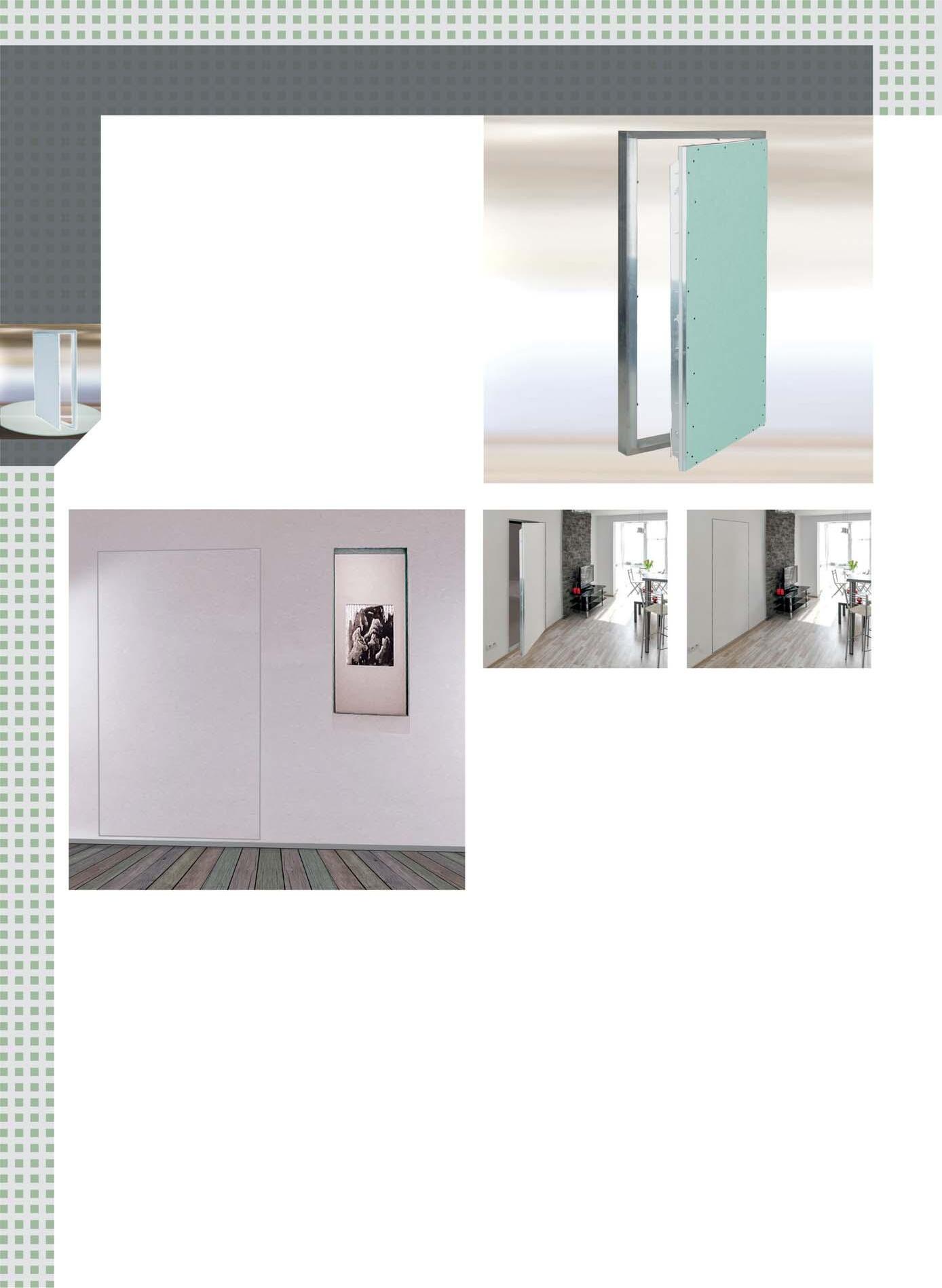

Jumbo-XXL Revisionstüre

Jumbo-XXL Revisionstüre

System T-XXL für Wandeinbau

System T-XXL für Wandeinbau

Produktbeschreibung:

DieRevisionstürebestehtausAluminiumprofilenmit Gipskartoneinlage12,5mmundSchnappverschlüssen.

ZwischenRahmenundTürblattisteinLuftspaltvon 1,5mm,dermiteinerumlaufendenDichtungversehenist.DieverdecktliegendenSchnappverschlüsseöffnenaufDruckdieRevisionstüre.Der äußereRahmenbestehtauseinemsehrstabilen Aluminium-Spezialprofil.SpezialscharniereermöglichenproblemloseinseitlichesÖffnen.

DieJumbo-XXLRevisionstürekannfürAnschlag DINDINlinksoderrechtsgefertigtwerden. BeisehrgroßenÖffnungenkönnendiesestabilen Revisionstürensogar2-flügelighergestelltwerden.

Einsatzmöglichkeiten:

Nichttragende innere Gipskartonwände mit einer Beplankungsstärke vonmm bis 25 mm 10 Massivwände

Schlösser:

Die Jumbo-XXLRevisionstüre kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette

Rundzylinder-Hebelschlossmit Schlüssel Z

PZ Profilzylinderschloss mit Metallrosette

Abmessungen:

EshandeltsichumMaßanfertigungen,diegenaunachKundenangabengefertigtwerden.

MaximaleMaße:

1-teilig: max. Breite 1000 mm / max. Höhe 2000 mm

2-teilig: max. Breite 2000 mm / max. Höhe 2000 mm (ohne Mittelsteg!)

Besondere Vorteile unseres Systems

KurzfristigeLieferungmöglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Gipskartonwände und Massivwände

Besonders stabileAusführung

Seitliches Öffnen möglich

Für übergroße Wandöffnungen geeignet Maßgefertigte Systemlösung

Beispiel:

VierteiligeKlappevonoben

Besondere Vorteile unseres Systems

KurzfristigeLieferungmöglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Gipskartonund decken

Massivdecken

Besonders stabileAusführung

Mittelsteg komplett entnehmbar

Lichter Durchgang bleibt erhalten (abzüglich Scharniere)

Für übergroße Deckenöffnungen geeignet

Maßgefertigte Systemlösung

Produktbeschreibung:

DieJumbo-XXLRevisionsklappewird,jenachGröße,miteinemodermehrerenFlügelngefertigt.Bei mehrerenFlügelnwerdendiesemittigdurcheinen herausnehmbaren Mittelsteggehalten.

ZwischenRahmenundTürblattisteinLuftspaltvon 1,5mm,dermiteinerumlaufendenDichtung versehenist.DieverdecktliegendenSchnappverschlüsseöffnenaufDruckdieRevisions. klappe DeräußereRahmenbestehtauseinemsehrstabilenAluminium-Spezialprofil.Spezialscharniere ermöglicheneinproblemlosesÖffnen.

DieJumbo-XXLRevisionsklappeistmiteinerFangsicherungversehen.UmeventuelleUnfällezu vermeiden,istdiesenachjedemÖffnendes Türblatteswiedereinzuhängen.

Einsatzmöglichkeiten:

Gipskartondecken mit einer Beplankungsstärke von 10 mm bis 25 mm Massivdecken

Abmessungen:

Es handelt sich um Maßanfertigungen, die genau nach Kundenangaben gefertigt werden.

Maximale Maße: Breite: 2000 mm

Länge: aufAnfrage

Schlösser:

Die Jumbo-XXLRevisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette

Rundzylinder-Hebelschlossmit Schlüssel

PZ Profilzylinderschloss mit Metallrosette

Revisionsklappe rund zum Aushängen

Revisionsklappe rund zum Aushängen

RRunde

System R - Runde Revisionsklappe mit Gipskartoneinlage, zum Aushängen

System-Revisionsklappe mit Gipskartoneinlage, zum Aushängen

Produktbeschreibung:

DierundeRevisionsklappebestehtausAluminiumprofilenmitGipskartoneinlage12,5mmund GKBI Schnappverschlüssen.

DieRevisionsklappeistmiteinerFangsicherungversehen.UmeventuelleUnfällezuvermeiden,istdiese nachjedemÖffnendesTürblatteswiedereinzuhängen.DerEinsatzderRevisionsklappeimWandsowieimDeckenbereich(nichtbegehbar)istproblemlosmöglich.ZwischenRahmenundTürblattist einLuftspaltvon1,5mm,dermiteinerumlaufenden Dichtungversehenist.Dieverdecktliegenden SchnappverschlüsseöffnenaufDruckdieRevisionsklappe.

NEU!

Jetzt auch mitGipskartonlochplatte möglich!

Standardgrößen für Gipskartoneinlage 12,5 mm:

Alle Standardgrößen sind für die Beplankungsstärke von 12,5 mm und 15 mm lieferbar.

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Schlösser:

Die Revisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette

Rundzylinder-Hebelschlossmit Schlüssel Z

PZ Profilzylinderschloss mit Metallrosette

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

StabilerAlurahmen

AusgereifteTechnik

Flächenbündiger Einbau in Gipskartondecken und -wände Auch verwendbar für Gipskarton-Lochplatten

Revisionsklappe Design für Be-/Entlüftungen

Revisionsklappe Design für Be-/Entlüftungen

System F1 / F2 mit Blockschlitzung oder Blocklochung

System F1 / F2 mit Blockschlitzung oder Blocklochung

Produktbeschreibung:

DieRevisionsklappeDesignbieteteinenflächenbündigenEinbauundbestehtausAluminiumprofilenmit einer12,5mmstarkenEinlage,diemitspeziellen Lüftungsschlitzenversehenist.

HierkönnenSiezwischenselbstdesigntenAusschnittenundmarktüblichenSchlitz-/BlocklochungsvariantenoderverschiedenenLochplattendesigns wählen.DieunterschiedlichenAusführungsvariantenbietenIhnendasoptimaleDesignIhrerLüftungsöffnungen.DiespeziellenEinlagenkönnenwahlweisemitoderohneVliesbzw.feinemGitterzum SchutzgegenUngezieferausgestattetwerden.Die RevisionsklappeistmiteinerFangsicherungversehen.UmeventuelleUnfällezuvermeiden,istdiese nachjedemÖffnendesTürblatteswiedereinzuhängen.

DerEinsatzderRevisionsklappeimWandbereichist problemlosmöglich.

Abmessungen:

Diespeziell nach Kunden- Revisionsklappe Design wird anforderungen gefertigt.

Sonderanfertigungen:

AufAnfragekönnenSondermaßeinjedergewünschtenGröße hergestelltwerden.

Auch als Heizkörperverkleidung mit Lochplattendesign lieferbar!

Besondere Vorteile unseres Systems

PreisgünstigeLösung

KurzfristigeLieferungmöglich

Schneller,problemloserEinbau

TechnischausgereifteLösung

FlächenbündigerEinbauinGK-Wände

UnsichtbareRevisionstür

BesondersstabileAusführung

VariablesDesign

Schlösser:

Die Revisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss (Standar) d

Z

Rundzylinder-Hebelschloss

PZ Profilzylinderschloss

GipskartonschlitzplatteGipskartonschlitzplatte Gipskartonhplatte loc

Lochplattendesign-Beispiele

Entdecken Sie auch unsere:

Revisionsklappen mit Brandschutzanforderung Revisionsklappen mit Brandschutzanforderung

Seite 18

Revisionsklappe Brandschutz für Installationsschächte/ -wände I30

System F5 - 30

Seite 20

Revisionsklappe Brandschutzfür Installationsschächte/ -wändeEI60

System F560 -

Seite22

Revisionsklappe Brandschutz für Gipskartondecken30 EI System F6 - BD30

Seite24

Revisionsklappe Brandschutz für Gipskartondecken90 EI

System F6BD90 -

Seite 19

Revisionstüre Jumbo Brandschutz für Gipskartonschachtwände/ Vorsatzschalen, Trennwändeund MassivwändeEI30

SystemT-BS - 30

Seite21

Revisionsklappe Brandschutzfür Installationsschächte/ -wändeI90

System F5 - 90

Seite23

Revisionsklappe Brandschutz für Gipskartondecken60 EI System F6BD60 -

Seite30

Brandschutzrevisionsklappe

Akustik-Line für Gipskartonwände, Vorsatzschalen, Massivwände, mit erhöhter Schallschutzanforderung

bis zu 42 dB

System F5 BSA- I60 / System F5 BSA-M I60

30 Minuten Brandschutz 30 Minuten Brandschutz

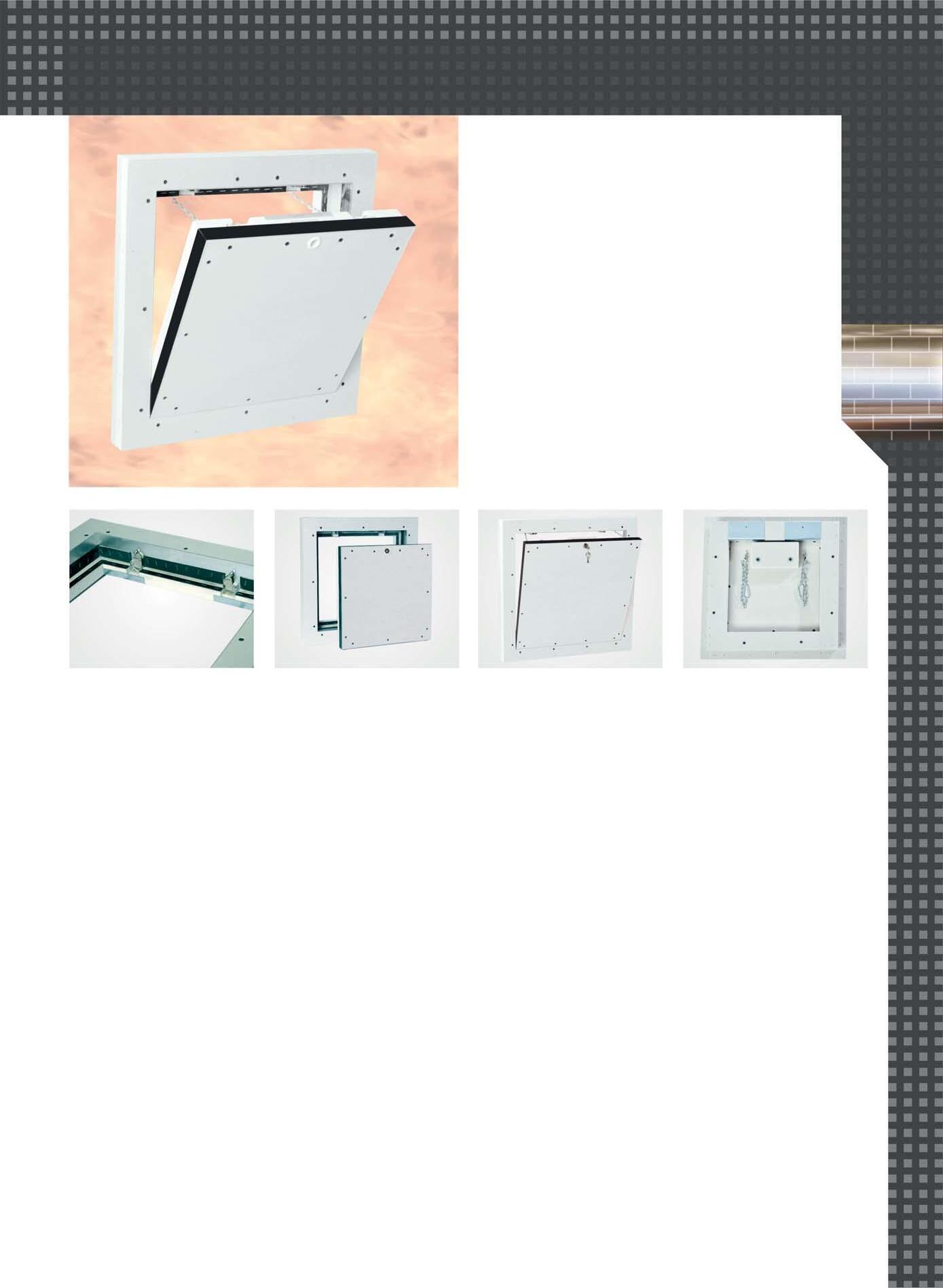

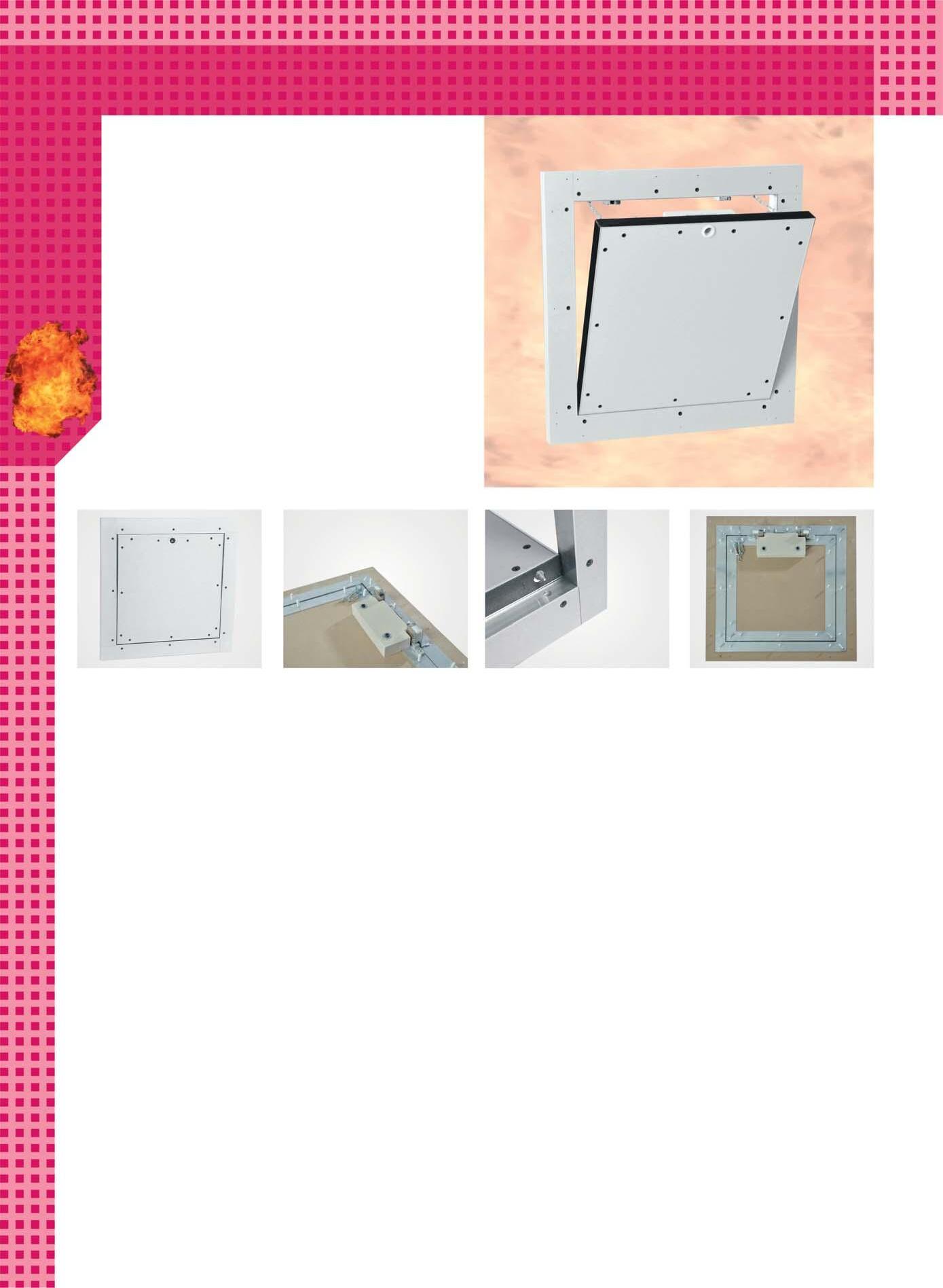

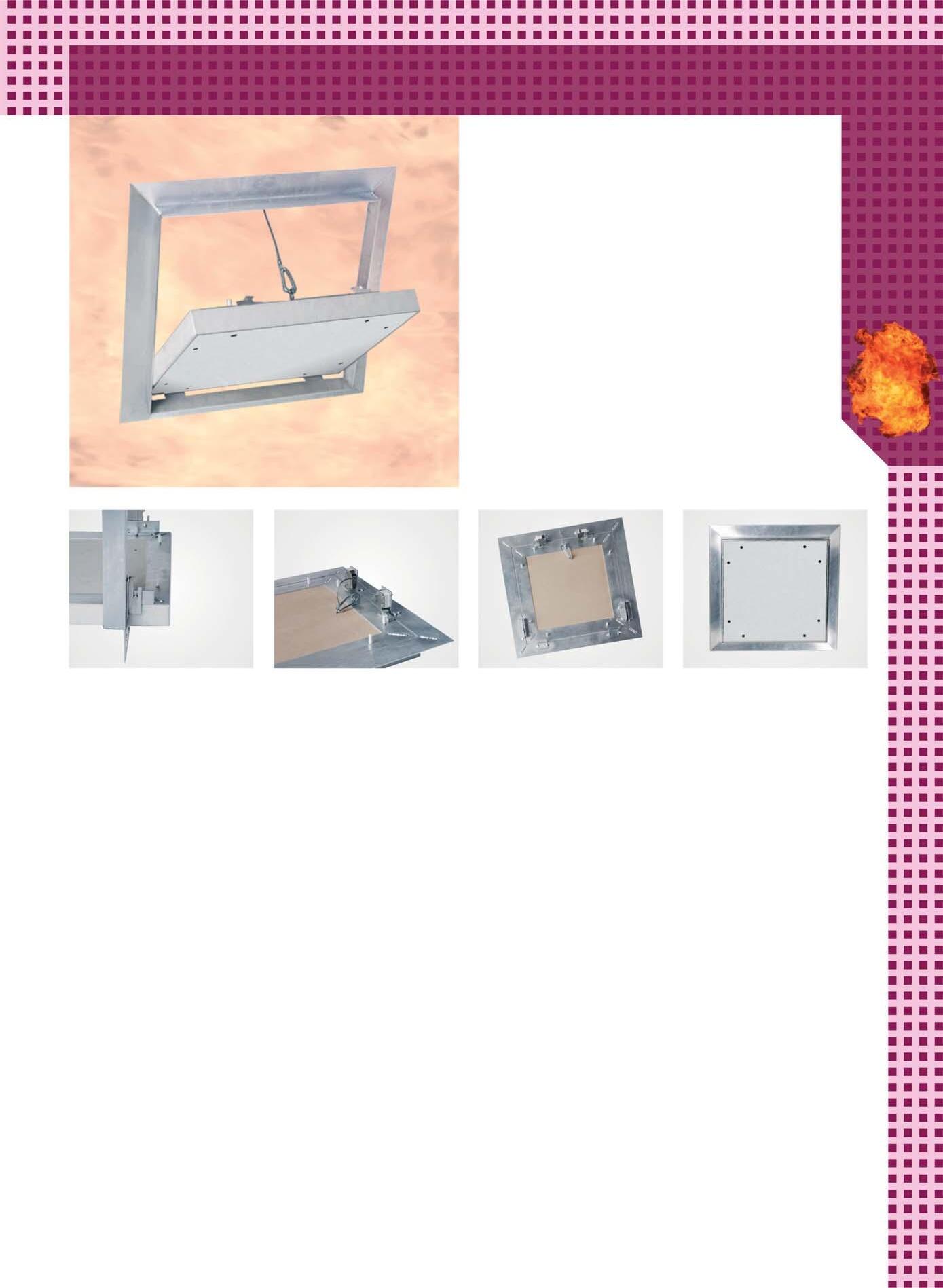

Revisionsklappe Brandschutz

Revisionsklappe Brandschutz

System F5 - 30 - für Installationsschächte/-wände

System F5 - 30 - für Installationsschächte/-wände

Produktbeschreibung:

DieRevisionsklappebestehtausAluminiumprofilen mitGipskartoneinlage25mm(I30).Diebeiden GKF RahmenderRevisionsklappebestehenausjevier einzelnenRahmenteilen,diedurcheinspezielles Schweißverfahrenfestmiteinanderverbundensind. DieRevisionsklappeistmitzweiFangsicherungen versehen.UmeventuelleUnfällezuvermeiden,sind diesenachjedemÖffnendesTürblatteswieder einzuhängen.ZwischenRahmenundTürblattistein Luftspaltvon1,5mm,dermiteinerumlaufenden Brandschutz-Dichtung(aufschäumend)versehenist. AlsVerschlussderRevisionsklappekanngewählt werdenzwischenVierkantschloss(),RundFS zylinder-Hebelschloss(Z)undProfilzylinderschloss (1/2). PZPZ

gemäß allgemeiner bauaufsichtlicher Zulassung/ allgemeiner Bauartgenehmigung:Z-6.55-2241

Einsatzmöglichkeiten:

InInstallationsschächte/-wändemiteinseitiger25mmBeplankungbzw.beidseitiger25mmBeplankung(Trennwände/ Schachtwände/Vorsatzschalen)

Abmessungen:

DieRevisionsklappeBrandschutzI30istinfolgendenStandardgrößenerhältlich.DieMaßeAundBbetragenwiefolgt:

200x200mm

300x300mm

400x400mm

DasMaßDbleibtgleich.DasMaßCentsprichtderBeplankungsdicke.

Sonderanfertigungen:

AufAnfragekönnenSondermaßeinjedergewünschtenGröße hergestelltwerden(Mindest-undMaximalgrößensieheZulassung!).

Schlösser:

Die Revisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette

PZ Profilzylinderschloss mit Metallrosette

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Schachtwände/Vorsatzschalen undTrennwände

Auch zum Befliesen geeignet Kann inverschiedener Systemanbieter Konstruktionen eingebaut werden(siehe Zulassung!)

1-seitige Beplankung Montagevideo ansehen

Montagevideo ansehen

2-seitige Beplankung 2-seitige Beplankung

partielle Laibungsverkleidung Montagevideo ansehen

500 x 500 mm 600x600mm geprüftbis800x800mm A Revisionssysteme FFSystembau 18

Das Türblatt ist herausnehmbar

D = 55 mm

Beispiel I30 mit 25 mmGKF

Revisionstüre Jumbo Brandschutz RevisionsJumbo Brandschutz türe

System T-BSfür Gipskartonschachtwände / Vorsatzschalen, Trennwände und Massivwände der Feuerwiderstandsklasse EI30

System T-BSfür Gipskartonschachtwände / Vorsatzschalen, Trennwände und Massivwände der Feuerwiderstandsklasse EI30

Produktbeschreibung:

DieRevisionstürebieteteinenflächenbündigen Einbau ohnesichtbarenRahmenundohne sichtbareScharniere.bestehtausAluminiumSie profilenmiteinerEinlageausGipsfaserplattenund einemsehrstabilenAluminiumrohrrahmen.ZwischenRahmenundTürblattisteinLuftspaltvon 3mm,dermitumlaufendenSpezialdichtungen versehenist.DieverdecktliegendenSchnappverschlüsseöffnenaufDruckdie. Revisionstüre DiezusätzlichenSchlösserverhinderndasÖffnen durchunbefugtePersonen.SpezialscharniereermöglichenproblemloseinseitlichesÖffnen.Die RevisionstüreJumboBrandschutzkannfürAnschlagDINlinksoderDINrechtsgefertigtwerden.

Einsatzmöglichkeiten:

In nichttragende Installationswände der Feuerwiderstandsklasse EI30

In Massivwände der Feuerwiderstandsklasse EI30

Abmessungen:

Es handelt sich um Maßanfertigungen, die genau nach Kundenangaben gefertigt werden.

Breite: min. 500 mm bis max. 800 mm

Höhe: min. 800 mm bis max. 1800 mm (geprüft bis B: 800 mm x H: 1800 mm)

Besondere Vorteile unseres Systems

KurzfristigeLieferungmöglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Schachtwände / Vorsatzschalen undMauerwerk

Ohne sichtbareRahmen und ohne sichtbare Scharniere n Besonders stabileAusführung

Seitliches Öffnen möglich

Schlösser:

Die Revisionstüre Jumbo Brandschutz kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette (Standard)

Z

Rundzylinder-Hebelschlossmit Schlüssel

PZ Profilzylinderschloss mit Metallrosette

geprüft gemäß EN 13501-2 nach EN 1634-1 (+EN 1634-3 für Rauchdichtigkeit)

Revisionsklappe Brandschutz

Revisionsklappe Brandschutz

System F5 - 60 - für Installationsschächte/-wände

System F5 - 60 - für Installationsschächte/-wände

Produktbeschreibung:

DieRevisionsklappebestehtausAluminiumprofilen mitGipskartoneinlage30mm(60). GKFEI

DiebeidenRahmenderRevisionsklappebestehen ausjeviereinzelnenRahmenteilen,diedurchein speziellesSchweißverfahrenfestmiteinanderverbundensind.DieRevisionsklappeistmitzweiFangsicherungenversehen.UmeventuelleUnfällezuvermeiden,sinddiesenachjedemÖffnendesTürblattes wiedereinzuhängen.ZwischenRahmenundTürblatt isteinLuftspaltvon,5mm,dermiteinerumlaufen2 denBrandschutz-Dichtung(aufschäumend)versehenist.DieverdecktliegendenSchnappverschlüsse öffnenaufDruckdieRevisionsklappe.

Einsatzmöglichkeiten:

InInstallationsschächte/-wändemiteinseitiger30mmBeplankung (Schachtwände/Vorsatzschalen)

Abmessungen:

DieRevisionsklappeBrandschutzistinfolgendenStandardgrößen erhältlich.DieMaßeAundBbetragenwiefolgt:

200x200mm

300x300mm

400x400mm

500x500mm

600x600mm

geprüftbis800x800mm

Das Maß D bleibt gleich. Das Maß C entspricht der jeweiligen Beplankungsdicke.

Sonderanfertigungen:

AufAnfragekönnenSondermaßeinjedergewünschtenGröße hergestelltwerden(Mindest-undMaximalgrößensiehe Klassifizierungsprotokoll).

Schlösser:

Die Revisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette

Rundzylinder-Hebelschlossmit Schlüssel Z

PZ Profilzylinderschloss mit Metallrosette

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Schachtwände/Vorsatzschalen Auch zum Befliesen geeignet Kann in Schachtwände verschiedener Systemanbieter eingebaut werden

Das Türblatt ist herausnehmbar

Revisionsklappe Brandschutz

Revisionsklappe Brandschutz

System F5 - 90 - für Installationsschächte/-wände

System F5 - 90 - für Installationsschächte/-wände

Produktbeschreibung:

DieRevisionsklappebestehtausAluminiumprofilenmit Gipskartoneinlage40mm,45mmoder GKF 50mm(I90).DiebeidenRahmenderRevisionsklappe bestehenausjeviereinzelnenRahmenteilen,diedurch einspeziellesSchweißverfahrenfestmiteinander verbundensind.DierückseitigeBrandschutzaufdoppelungerreichtdengefordertenBrandschutz.Die RevisionsklappeistmitzweiFangsicherungenversehen. UmeventuelleUnfällezuvermeiden,sinddiesenach jedemÖffnendesTürblatteswiedereinzuhängen.

ZwischenRahmenundTürblattisteinLuftspaltvon 1,5mm,dermiteinerumlaufendenBrandschutzDichtung(aufschäumend)versehenist.AlsVerschluss derRevisionsklappekanngewähltwerdenzwischen Vierkantschloss(),Rundzylinder-Hebelschloss(Z) FS undProfilzylinderschloss(1/2).

gemäß allgemeiner bauaufsichtlicheZulassung/ r allgemeiner Bauartgenehmigung:Z-6.55-2242

BeispielI9040mitmmGKF

C = 40 mm/45 mm/50 mm

D = 55 mm

E = variables Maß

Z = Gesamtstärke = 80 mm

Das Maß D bleibt gleich. Maß

E variiert je nach-Dicke. GKF

Das Maß C entspricht der jeweiligen Beplankungsdicke.

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Schachtwände/Vorsatzschalen undTrennwände

Auch zum Befliesen geeignet Kann in Konstruktionen verschiedenster Systemanbieter eingebaut werden (siehe Zulassung!)

Einsatzmöglichkeiten:

InInstallationsschächte/-wändemiteinseitiger40mm,45mmoder 50mmBeplankungbzw.beidseitiger25mmBeplankung(Trennwände/Schachtwände/Vorsatzschalen)

Abmessungen:

DieRevisionsklappeBrandschutzI90istinfolgendenStandardgrößenerhältlich.DieMaßeAundBbetragenwiefolgt:

200x200mm

300x300mm

400x400mm

Sonderanfertigungen:

500x500mm

600x600mm

geprüftbisB:1000xH:1500mm

AufAnfragekönnenSondermaßeinjedergewünschtenGröße hergestelltwerden(Mindest-undMaximalgrößensieheZulassung!).

Schlösser:

Die Revisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette

Rundzylinder-Hebelschlossmit Schlüssel

PZ Profilzylinderschloss mit Metallrosette

Das Türblatt ist herausnehmbar

Revisionsklappe Brandschutz

Revisionsklappe Brandschutz

System F6 - BD30 - für Gipskartondecken

System F6 - BD30 - für Gipskartondecken

Produktbeschreibung:

DieRevisionsklappebestehtausAluminiumprofilenmit GipskartoneinlagepassendfürBeplankungsstärken von18mm,20mmoder25mm(EI30).

DiebeidenRahmenderRevisionsklappebestehenaus jeviereinzelnenRahmenteilen,diedurcheinspezielles Schweißverfahrenfestmiteinanderverbundensind. DieRevisionsklappeistmitzweiFangsicherungen versehen.UmeventuelleUnfällezuvermeiden,sind diesenachjedemÖffnendesTürblatteswieder einzuhängen.ZwischenRahmenundTürblattistein Luftspaltvon1,5mm,dermiteinerumlaufenden Brandschutz-Dichtung(aufschäumend)versehenist. AlsVerschlussderRevisionsklappekanngewählt werdenzwischenVierkantschloss(FS),RundzylinderHebelschloss(Z)undProfilzylinderschloss(PZ1/PZ2).

gemäß allgemeiner bauaufsichtlicheZulassung/ r allgemeiner Bauartgenehmigung:Z-6.55-2267

OHNERÜCKSEITIGEBRANDSCHUTZAUFLAGE!

Geeignet für den Einbau in feuerwiderstandsfähigen Unterdecken mit Brandbeanspruchung vonund/oder. untenoben

Abmessungen:

DieRevisionsklappeBrandschutzistinfolgendenStandardgrößen erhältlich.DieMaßeAundBbetragenwiefolgt:

200x200mm

300x300mm

400x400mm

500x500mm

600x600mm

geprüftbis800x800mm

DieMaßeDundEbleibenjeweilsgleich.MaßCentsprichtder jeweiligenBeplankungsdicke.

Sonderanfertigungen:

AufAnfrage können Sondermaße in jeder gewünschten Größe hergestellt werden(Mindest- und Maximalgrößen siehe Zulassung).

Schlösser:

Die Revisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette

Rundzylinder-Hebelschlossmit Schlüssel Z

PZ Profilzylinderschloss mit Metallrosette

D = 28 mm

E = 40 mm

AlleAusführungen sind für Beplankungsstärken von 18 mm, 20 mm oder 25 mm (30) lieferbar. EI

Besondere Vorteile unseres Systems

Keine rückseitige Brandschutzauflage mehr erforderlich Regelkonformer Verwendbarkeitsnachweis gemäß Allgemeiner bauaufsichtlicher Zulassung/allgemeiner Bauartgenehmigung Z-6.55-2267

Zertifizierte und überwachte Fertigung

Auch mit Zusatzanforderung„luftdicht“erhältlich Variable Deckenstärken möglich bis 25 mm

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Gipskartondecken

Beispiel30 EI mit 25 mmGKF

Revisionsklappe Brandschutz

Revisionsklappe Brandschutz

System F6 - BD60 - für Gipskartondecken

System F6 - BD60 - für Gipskartondecken

Produktbeschreibung:

DieRevisionsklappebestehtausAluminiumprofilen mit30mm(2x15mm) Fireboard-Einlage.

DiebeidenRahmenderRevisionsklappebestehen ausjeeinzelnenRahmenteilen,diedurchein vier speziellesSchweißverfahrenfestmiteinanderervbundensind.

DieRevisionsklappeistmitzweiFangsicherungen versehen.UmeventuelleUnfällezuvermeiden,sind diesenachjedemÖffnendesTürblatteswieder einzuhängen.ZwischenRahmenundTürblattistein Luftspaltvon,5mm,dermiteinermlaufenden 2u Brandschutz-Dichtung(aufschäumend)versehenist. DieverdecktliegendenSchnappverschlüsseöffnen aufDruckdieRevisionsklappe.

OHNERÜCKSEITIGEBRANDSCHUTZAUFLAGE!

Beispiel60 mit EI 30 mm Fireboard

E = 40 mm

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Gipskartondecken

Einsatzmöglichkeiten: EigenständigehochfeuerhemmendeGipskartonunterdeckenEI60

Abmessungen:

DieRevisionsklappeBrandschutzistinfolgendenStandardgrößen erhältlich.DieMaßeAundBbetragenwiefolgt:

200x200mm

300x300mm

400x400mm

500x500mm

600x600mm

geprüftbis800x800mm

DieMaßeDundEbleibenjeweilsgleich.MaßCentsprichtder jeweiligenBeplankungsdicke.

Sonderanfertigungen: AufAnfrage können Sondermaße in jeder gewünschten Größe hergestellt werden(Mindest- und Maximalgrößen sieheAbP!)).

Schlösser:

Die Revisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette

Rundzylinder-Hebelschlossmit Schlüssel Z

PZ Profilzylinderschloss mit Metallrosette

Das Türblatt ist zumAushängen

C30=mm

D = 25 mm

Revisionsklappe Brandschutz

Revisionsklappe Brandschutz

EI90

System F6 - BD90 - für Gipskartondecken

System F6 - BD90 - für Gipskartondecken

Produktbeschreibung:

DieRevisionsklappebestehtausAluminiumprofilenmit Gipskartoneinlage40mm,43mm,45mmoder GKF 50mm.DiebeidenRahmenderRevisionsklappe bestehenausjeviereinzelnenRahmenteilen,diedurch einspeziellesSchweißverfahrenfestmiteinanderverbundensind.DierückseitigeBrandschutz-AufdoppelungerreichtdengefordertenBrandschutz.Die RevisionsklappeistmitzweiFangsicherungenversehen.UmeventuelleUnfällezuvermeiden,sinddiese nachjedemÖffnendesTürblatteswiedereinzuhängen.

ZwischenRahmenundTürblattisteinLuftspaltvon 1,5mm,dermiteinerumlaufendenBrandschutzDichtung(aufschäumend)versehenist.AlsVerschluss derRevisionsklappekanngewähltwerdenzwischen Vierkantschloss(FS),Rundzylinder-Hebelschloss(Z) undProfilzylinderschloss(PZ1/PZ2).

gemäß allgemeiner bauaufsichtlicheZulassung/ r allgemeiner Bauartgenehmigung:Z-6.55-2392

90 Minuten Brandschutz für Gipskartondecken!

Mit Bauartgenehmigung!

Beispiel 90 mit EI 40 mmGKF

C = 40 - 50 mm

D = 90 mm

E = variables Maß

Z = Gesamthöhe = 110 mm

Geeignet für den Einbau in abgehängte Unterdecken der Feuerwiderstandsklasse F 90-Amit Brandbeanspruchung von untenoben und/oder.

Abmessungen:

DieRevisionsklappeBrandschutzistinfolgendenStandardgrößen erhältlich.DieMaßeAundBbetragenwiefolgt:

200x200mm

300x300mm

400x400mm

500x500mm

600x600mm

geprüftbis800x800mm

DasMaßDbleibtgleich.MaßEvariiertjenach-Dicke.Das GKF MaßCentsprichtderjeweiligenBeplankungsdicke.

Sonderanfertigungen:

AufAnfrage können Sondermaße in jeder gewünschten Größe hergestellt werden(Mindest- und Maximalgrößen siehe Zulassung).

Schlösser:

Die Revisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette

Rundzylinder-Hebelschlossmit Schlüssel Z

PZ Profilzylinderschloss mit Metallrosette

Besondere Vorteile unseres Systems

Regelkonformer Verwendbarkeitsnachweis gemäß Zulassung/Bauartgenehmigung Z-6.55-2392

Zertifizierte und überwachte Fertigung

Auch mit Zusatzanforderung„luftdicht“erhältlich Variable Deckenstärken möglich bis 50 mm

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Gipskartondecken

Revisionsklappen Akustik-Line

RevisionsklappenAkustik-Line

für erhöhte Schallschutzanforderungen

für erhöhte Schallschutzanforderungen

Seite 26

Warum Schallschutz?

Seite 27

Revisionsklappe

Akustik-Line

für Gipskartonwände / -ecken, Vorsatzschalen, d mit Schallschutzanforderung bis zu 35 dB

System F2AKLD

Seite 28

Revisionsklappe

Akustik-Line

für Gipskartonwände / -ecken, Vorsatzschalen, d mit erhöhter Schallschutzanforderung bis zudB 42

System F2AA

mit europäischer Brandschutzanforderung nach EN 13501-2

Seite 29

Brandschutzrevisionsklappe

Akustik-Line

für Gipskartonwände, Vorsatzschalen, Massivwände, mit erhöhter Schallschutzanforderung bis zu 42 dB

System

F5 BSA- EI30

Seite31

Brandschutzrevisionsklappe

Akustik-Line

für Gipskartondecken, mit erhöhter Schallschutzanforderung bis zu 42 dB

System F6

BDA- EI30

Seite30

Brandschutzrevisionsklappe

Akustik-Line

für Gipskartonwände, Vorsatzschalen, Massivwände, mit erhöhter Schallschutzanforderung bis zu 42 dB

System F5 BSA- I60 / System F5 BSA-M I60

Laut Bauordnung der Länder wird gefordert, dass ,,bei Errichtung oder Änderung baulicherAnlagen“ein ausreichender Schallschutz vorzusehen ist.

Messung der Schalldämmung einer Revisionsklappe

Bei Revisionsklappen handelt es sich um ein Bauteil, dessen Leistungsfähigkeit (Bauteilkennwert)gemessen werden muss. Das heißt: Prüfung im Labor/vor Ort.

Die Schalldämmung eines Bauteils (Luftschalldämmaß = m Bauteilkenngröße) wird inangegeben und dient zur RW anschließenden Gesamtberechnung der Gebäudeeigenschaften.

DIN EN ISO 10140

Bauteileigenschaften Gebäudeeigenschaften

Berechnung

Die neue Norm DIN EN ISO 10140 ,,Messung der Schalldämmung von Bauteilen m Prüfstand‘‘ist in i 5 Teilen erschienen:

Teil 1: ,,Anwendungsfür bestimmte Produkte‘‘ regeln

Teil 2: ,,Messung der Luftschalldämmung‘‘

Teil 3: ,,Messung derTrittschalldämmung‘‘

Teil 4: ,,Messverfahren undAnforderungen‘‘

Teil 5: ,,Anforderungen an Prüfstände und Prüfeinrichtungen‘‘

Schalldämmmaße von Türen

Diebeziehen sich meist auf den Labor- oder Prüfstandwert R Schalldämmmaße von Türen w,P

Im eingebautem Zustand werden, auf Grund von Schallnebenwegen und Montagetoleranzen, ca 5 dB geringere Werte erzielt. Deshalb muss das bewertete Schalldämmmaß Rum w,P (Messung im Prüfraum) mindestens das Vorhaltemaß 5 dB beiTüren höher sein, als der für den jeweiligen Verwendungszweck geforderte R-Wert. w,R

R= R w,Rw,P - 5 dB fürTüren.

Türen werden in verschiedene Schallschutzklassen unterteilt. DieAnforderungen bzw. Empfehlungenfür bestimmte Nutzungsarten ergeben sich aus derbzw. der. DIN 4109VDI 4100

Schallschutzklasse (SSK)

Benennung Bau-Schalldämmmaß Rw,RPrüf-Schalldämmmaß Rw,P

0 min. 22 dBmin. 27 dB

Türen, die von Hausfluren oder Treppenhäusern in Flure und Dielen von Wohnungen oderArbeitsräumen führen

Türen zwischen Unterrichtsräumen oder ähnlichen Räumen und Fluren sowie für Hotels und Beherbergungsstätten

Türen, die von Hausfluren oder Treppenhäusern unmittelbar in Wohnräume führen sowie für Behandlungsräume in Praxen Sonderfälle

min. 27 dB min. 32 dB

32 dB

37 dB

42 dB

37 dB

42 dB

47 dB

Revisionsklappe Akustik-Line

RevisionsklappeAkustik-Line

System F2 AKLD für Gipskartonwände / -decken, Vorsatzschalen

System F2 AKLD für Gipskartonwände / -ecken, Vorsatzschalen d

Geprüft gemäß EN ISO 10140-2:2010 (Messung der Luftschalldämmung)

Produktbeschreibung:

DieunsichtbareRevisionsklappebieteteinenflächenbündigenEinbauundbestehtausAluminiumprofilenmit einer2x12,5mmstarkengips-Einlage.DerInnenHart deckelwirdmitspeziellenDichtungengefertigt,diezum einendieAnforderungandieLuftdichtigkeitgemäß DINEN12207undzumandereneinerhöhtesLuftschalldämmmaßermöglichen.DerInnendeckelkannproblemlos entnommenwerden.DieRevisionsklappeistmiteiner Fangsicherungversehen.UmeventuelleUnfällezu vermeiden,istdiesenachjedemÖffnendesTürblattes wiedereinzuhängen.DerEinsatzderRevisionsklappeim Wand-sowieimDeckenbereich(nichtbegehbar)istproblemlosmöglich.ZwischenRahmenundTürblattistein Luftspaltvon2,5mm,indem2Spezialdichtungenangebrachtsind.DieseschützenvorerhöhtemLuftschallund gewährleisteneinenluftdichtenAbschlussderRevisionsöffnung.DieverdecktliegendenSchnappverschlüsse öffnenaufDruckdieRevisionsklappe.

UnserAKUSTIK-LINE System F2AKLD erfüllt Schallschutzanforderungen von bis zu 35 dB

Geprüft durch das BTI Puchenau gemäß EN ISO 10140-2:2010 und das ift-Rosenheim gemäß DIN EN 12207

Einsatzmöglichkeiten:

Flächenbündiger Einbau in Gipskartonundwändedecken-mit Schallschutzanforderung nach EN ISO 10140-2:2010. Nachweis "luft- und staubdicht" nach DIN EN 12207.

Auch als System F3 für Fliesen lieferbar!

In Gipskartonwände mit Schallschutzanforderung

InGipskartondeckenmitSchallschutzanforderung

Abmessungen: Die RevisionsklappeAkustik-Line (System F2AKLD) ist in folgendenStandardabmessungen erhältlich:

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Gipskartondecken und -wände

Unsichtbare Revisionsklappe

Hohes Luftschalldämmmaß

Türblatt kann entnommen werden

Sonderanfertigungen:

AufAnfrage können Sondermaße in jeder gewünschten Größe hergestellt werden.

Schlösser:

Die Revisionskann mit folgenden Schlossarten klappe ausgeführt werden:

FS Vierkantschloss mit weißer Rosette (Standard)

Rundzylinder-Hebelschloss mit Schlüssel Z

PZ Profilzylinderschloss mit Metallrosette

Revisionsklappe Akustik-Line

RevisionsklappeAkustik-Line

System F2 AA für Gipskartonwände/-decken, Vorsatzschalen

System F2 AA für Gipskartonwände/-ecken, Vorsatzschalen d

Geprüft gemäß EN ISO 10140-2:2010 (Messung der Luftschalldämmung)

Produktbeschreibung:

DieunsichtbareRevisionsbieteteinenfläklappe chenbündigenEinbauundbestehtausAluminiumprofilenmiteiner2x12,5mmstarken HartgipsEinlage.DerInnendeckelwirdrückseitigmiteinem speziellenAkustikaufbauversehenundkannproblemlosentnommenwerden.DieRevisionsklappeist miteinerFangsicherungausgestattet.Umeventuelle Unfällezuvermeiden,istdiesenachjedemÖffnen desTürblatteswiedereinzuhängen.DerEinsatzder RevisionsklappeimWand-sowieimDeckenbereich (nichtbegehbar)istproblemlosmöglich.Zwischen RahmenundTürblattisteinLuftspaltvon2,5mm,in dem2Spezialdichtungenangebrachtsind.Diese schützenvorerhöhtemLuftschallundgewährleisten einenluftdichtenAbschlussderRevisionsöffnung. DieverdecktliegendenSchnappverschlüsseöffnen aufDruckdieRevisionsklappe.

UnserAKUSTIK-LINE Systemerfüllt Schallschutz- F2AA anforderungen von bis zudB 42

Geprüft durch das BTI Puchenau gemäß EN ISO 10140-2:2010 und das ift-Rosenheim gemäß DIN EN 12207

Einsatzmöglichkeiten:

Flächenbündiger Einbau in Gipskartonundwändedecken-mit erhöhter Schallschutzanforderung nach EN ISO 10140-2:2010. Nachweis "luft- und staubdicht" nach DIN EN 12207.

In Gipskartonwände mit Schallschutzanforderung

InGipskartondeckenmitSchallschutzanforderung

Abmessungen:

Die RevisionsklappeAkustik-Line (System F2AA) istin folgenden Standardabmessungen erhältlich:

Sonderanfertigungen:

AufAnfrage können Sondermaße in jeder gewünschten Größe hergestellt werden.

Schlösser:

Die Revisionskann mit folgenden Schlossarten klappe ausgeführt werden:

FS Vierkantschloss mit weißer Rosette(Standard)

Rundzylinder-Hebelschloss mit Schlüssel Z

PZ Profilzylinderschloss mit Metallrosette

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Gipskartondecken und -wände

Unsichtbare Revisionsklappe

Hohes Luftschalldämmmaß

Türblatt kann entnommen werden

BrandschutzrevisionsklappeAkustik-Line

BrandschutzevisionsklapperAkustik-Line

System F5 BSA - EI30 für Gipskartonwände, Vorsatzschalen, Massivwände

System F5 BSA - EI30 für Gipskartonwände, Vorsatzschalen, Massivwände

Geprüft gemäß EN ISO 10140-2:2010 (Messung der Luftschalldämmung)

gemäß EN 13501-2 (Klassifizierung aus Feuerwiderstandsprüfungen)

gemäß DIN EN 12207 (Klassifizierung der Luftdurchlässigkeit - Fenster undTüren)

Produktbeschreibung:

DieunsichtbareRevisionsklappebieteteinenflächenbündigenEinbauundbestehtausAluminiumprofilenmiteiner 2x12,5mmstarkenHartgips-Einlage.DerInnendeckel wirdrückseitigmiteinemspeziellenAkustikaufbauversehenundkannproblemlosentnommenwerden.Die RevisionsklappeistmiteinerFangsicherungausgestattet. UmeventuelleUnfällezuvermeiden,istdiesenachjedem ÖffnendesTürblatteswiedereinzuhängen.DerEinsatzder RevisionsklappeimWandbereichistproblemlosmöglich. ZwischenRahmenundTürblattisteinLuftspaltvon 2,5mm,indem2Spezialdichtungenangebrachtsind. DieseschützenvorerhöhtemLuftschallundgewährleisten einenluftdichtenAbschlusssowiedieBrandschutzeigenschaftderRevisionsöffnung.Dieverdeckt liegenden SchnappverschlüsseöffnenaufDruckdieRevisionsklappe.

UnserAKUSTIK-LINE Systemerfüllt F5 BSA- EI30 Schallschutzanforderungen von bis zudB 42

Geprüft durch das BTI Puchenau gemäß EN ISO 10140-2:2010

Einsatzmöglichkeiten:

Flächenbündiger Einbau in Gipskartonwände mit Brandschutzanforderung nach EN 13501-2 und erhöhter Schallschutzanforderung nach EN ISO 10140-2:2010. Nachweis "luft- und staubdicht" nach DIN EN 12207.

In Schacht-/ Installationswände der Feuerwiderstandsklasse EI0 mit erhöhter Schallschutzanforderung 3

Abmessungen:

Die RevisionsklappeAkustik-Line (System F5) ist in folgenden Standardabmessungen erhältlich:

System F5 BSA- EI30 Abmessungen in mm

Geprüfte Größe bis 800 mm x 800 mm

Sonderanfertigungen:

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Gipskartonund-Massivwände

Unsichtbare Revisionsklappe

Hohes Luftschalldämmmaß

Türblatt kann entnommen werden

AufAnfrage können Sondermaße in jeder gewünschten Größe hergestellt werden.

Schlösser: Die Revisionskann mit folgenden Schlossarten klappe ausgeführt werden:

FS Vierkantschloss mit weißer Rosette(Standard)

Rundzylinder-Hebelschloss mit Schlüssel Z

PZ Profilzylinderschloss mit Metallrosette

BrandschutzevisionsklappeAkustik-Line r

BrandschutzevisionsklapperAkustik-Line

SystemF5BSA-I60(BSA-MI60)fürGipskartonwände,Vorsatzschalen,Massivwände

SystemF5BSA-I60(BSA-MI60)fürGipskartonwände,Vorsatzschalen,Massivwände

Schallschutz: geprüft gemäß EN ISO 10140-2:2010 (Messung der Luftschalldämmung)

Brandschutz:gemäßallgemeinerbauaufsichtlicher Zulassung/allgemeiner Bauartgenehmigung: Z-6.55-2603

Luftdicht: gemäß DIN EN 12207 (Klassifizierung der Luftdurchlässigkeit - Fenster undTüren)

Produktbeschreibung:

DieunsichtbareRevisionsklappebieteteinenflächenbündigenEinbauundbestehtausAluminiumprofilenmitGipskartoneinlageGKF30mm(I60).DerInnendeckelwird rückseitigmiteinemspeziellenAkustikaufbauversehenund kannproblemlosentnommenwerden.DieRevisionsklappe istmiteinerFangsicherungausgestattet.Umeventuelle Unfällezuvermeiden,istdiesenachjedemÖffnendes Türblatteswiedereinzuhängen.DerEinsatzderRevisionsklappeimWandbereichistproblemlosmöglich.Zwischen RahmenundTürblattisteinLuftspaltvon2,5mm,indem 2Spezialdichtungenangebrachtsind.Dieseschützenvor erhöhteLuftschallundgewährleisteneinenluftdichten m AbschlusssowiedieBrandschutzeigenschaftderRevisionsöffnung.DieverdecktliegendenSchnappverschlüsseöffnen aufDruckdieRevisionsklappe.

UnserAKUSTIK-LINE Systemerfüllt F5 BSA- I60 Schallschutzanforderungen von bis zudB 42

Geprüft durch das BTI Puchenau gemäß EN ISO 10140-2:2010

Einsatzmöglichkeiten:

Flächenbündiger Einbau in Gipskartonwände mit Brandschutzanforderung und erhöhter Schallschutzanforderung nach EN ISO 10140-2:2010.

Nachweis "luft- und staubdicht" nach DIN EN 12207.

In Schacht-/ Installationswände der Feuerwiderstandsklasse I60 mit erhöhter Schallschutzanforderung

Abmessungen:

Die RevisionsklappeAkustik-Line (System F5) ist in folgenden Standardabmessungen erhältlich:

500500

Geprüfte Größe bis 800 mm x 800 mm

Sonderanfertigungen:

AufAnfrage können Sondermaße in jeder gewünschten Größe hergestellt werden.

Schlösser:

Die Revisionskann mit folgenden Schlossarten klappe ausgeführt werden:

FS Vierkantschloss mit weißer Rosette(Standard)

Rundzylinder-Hebelschloss mit Schlüssel Z

PZ Profilzylinderschloss mit Metallrosette

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Gipskartonundwände -Massiv Unsichtbare Revisionsklappe

Hohes Luftschalldämmmaß

Türblatt kann entnommen werden

Auch als System F5 BSA-I60 für Massivwände lieferbar! M

BrandschutzrevisionsklappeAkustik-Line

BrandschutzevisionsklapperAkustik-Line

System F6 BDA - EI30 für Gipskartondecken

System F6 BDA - EI30 für Gipskartondecken

Geprüft gemäß EN ISO 10140-2:2010 (Messung der Luftschalldämmung)

gemäß EN 13501-2 (Klassifizierung aus Feuerwiderstandsprüfungen)

gemäß DIN EN 12207 (Klassifizierung der Luftdurchlässigkeit - Fenster undTüren)

Produktbeschreibung:

DieunsichtbareRevisionsklappebieteteinenflächenbündigenEinbauundbestehtausAluminiumprofilenmiteiner 2x12,5mmstarkenHartgips-Einlage.DerInnendeckelwird rückseitigmiteinemspeziellenAkustikaufbauversehenund kannproblemlosentnommenwerden.DieRevisionsklappe istmiteinerFangsicherungausgestattet.Umeventuelle Unfällezuvermeiden,istdiesenachjedemÖffnendes Türblatteswiedereinzuhängen.DerEinsatzderRevisionsklappeimDeckenbereich(nichtbegehbar)istproblemlos möglich.ZwischenRahmenundTürblattisteinLuftspaltvon 2,5mm,indem2Spezialdichtungenangebrachtsind.Diese schützenvorerhöhtemLuftschallundgewährleisteneinen luftdichtenAbschlusssowiedieBrandschutzeigenschaftder Revisionsöffnung.DieverdecktliegendenSchnappverschlüsseöffnenaufDruckdieRevisionsklappe.

UnserAKUSTIK-LINE Systemerfüllt F6 BDA- EI30 Schallschutzanforderungen von bis zudB 42

Geprüft durch das BTI Puchenau gemäß EN ISO 10140-2:2010

Einsatzmöglichkeiten:

Flächenbündiger Einbau in Gipskartonmit Brandschutz- decken anforderung nach EN 13501-2 und erhöhter Schallschutzanforderung nach EN ISO 10140-2:2010.

Nachweis "luft- und staubdicht" nach DIN EN 12207.

Incken der Feuerwiderstandsklasse Gipskartonunterde EI0 mit erhöhter Schallschutzanforderung

3

Abmessungen: Die RevisionsklappeAkustik-Line (System F6) ist in folgenden Standardabmessungen erhältlich:

System F6 BDA- EI30

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Gipskartondecken

Unsichtbare Revisionsklappe

Hohes Luftschalldämmmaß

Türblatt kann entnommen werden

Sonderanfertigungen:

AufAnfrage können Sondermaße in jeder gewünschten Größe hergestellt werden.

Schlösser: Die Revisionskann mit folgenden Schlossarten klappe ausgeführt werden:

FS Vierkantschloss mit weißer Rosette(Standard)

Rundzylinder-Hebelschloss mit Schlüssel Z

PZ Profilzylinderschloss mit Metallrosette

Revisionssysteme

diefür Profis innovatives Bauen

Vorteile

kostengünstig &stabil technisch ausgereift in der Praxis 1000-fach bewährt schneller und problemloser Einbau

Entdecken Sie auch unsere

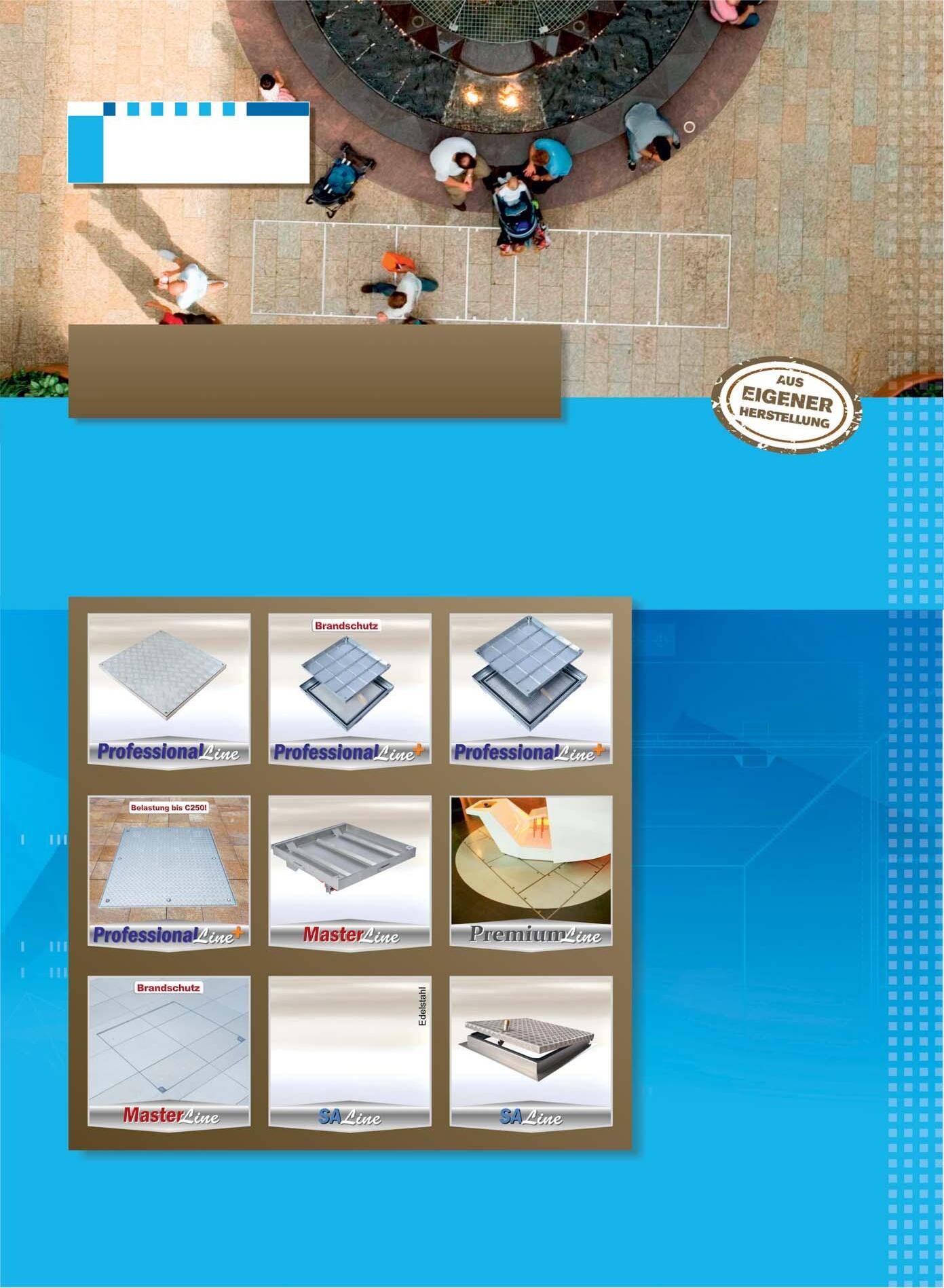

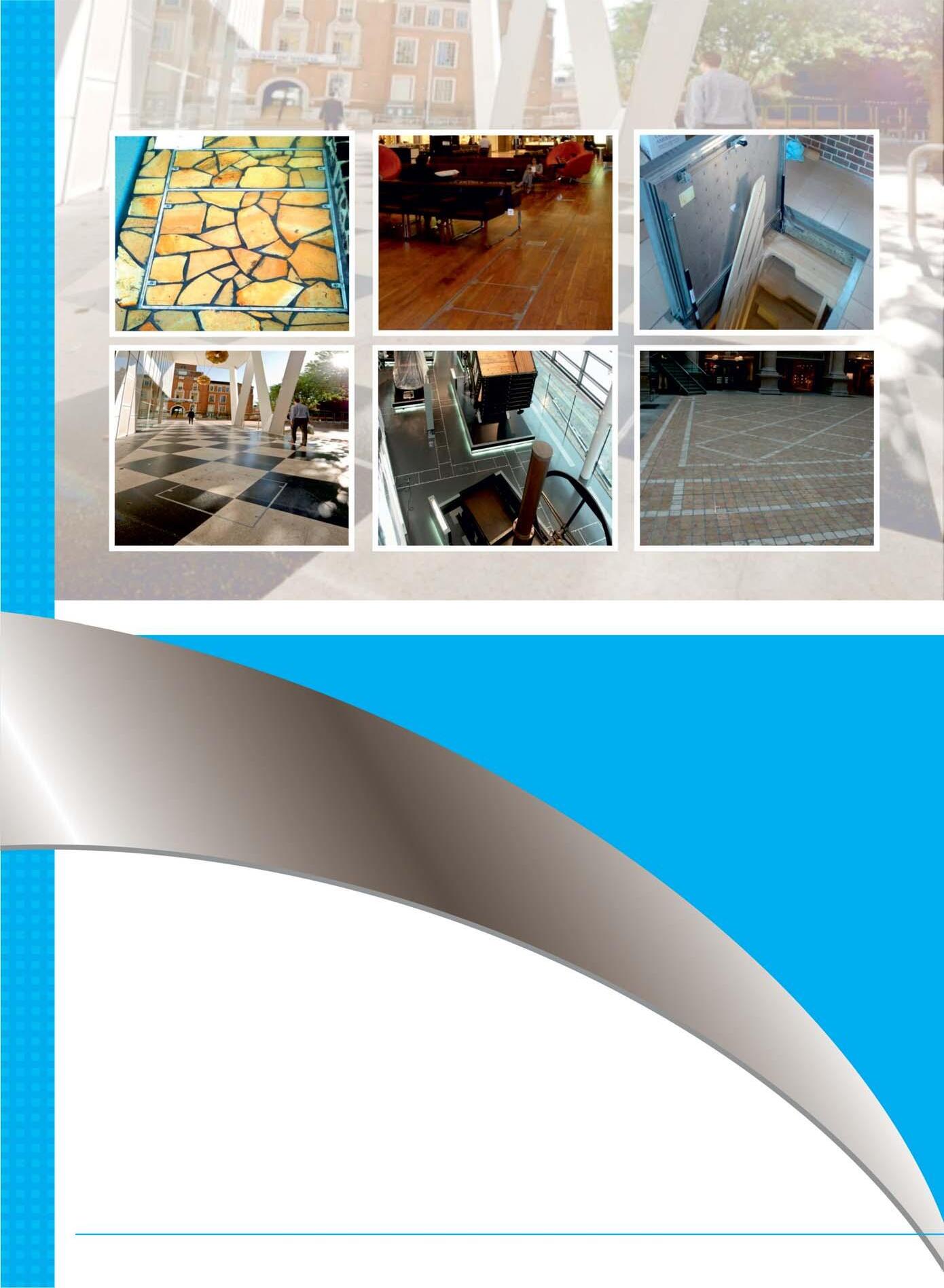

BODENKLAPPEN/ SCHACHTABDECKUNGEN

Schnelle Lieferung direkt ab eigenem Lager

Sondergrößen auf Anfrage kurzfristig lieferbar

Standardgrößen sofort lieferbar (von 40 x 40 cm bis 100 x 100 cm)

Ca. 5.000 Stück / Bodenklappen Schachtabdeckungen ständig lagernd

Fordern Sie unseren Katalog„Schachtabdeckungen“an!

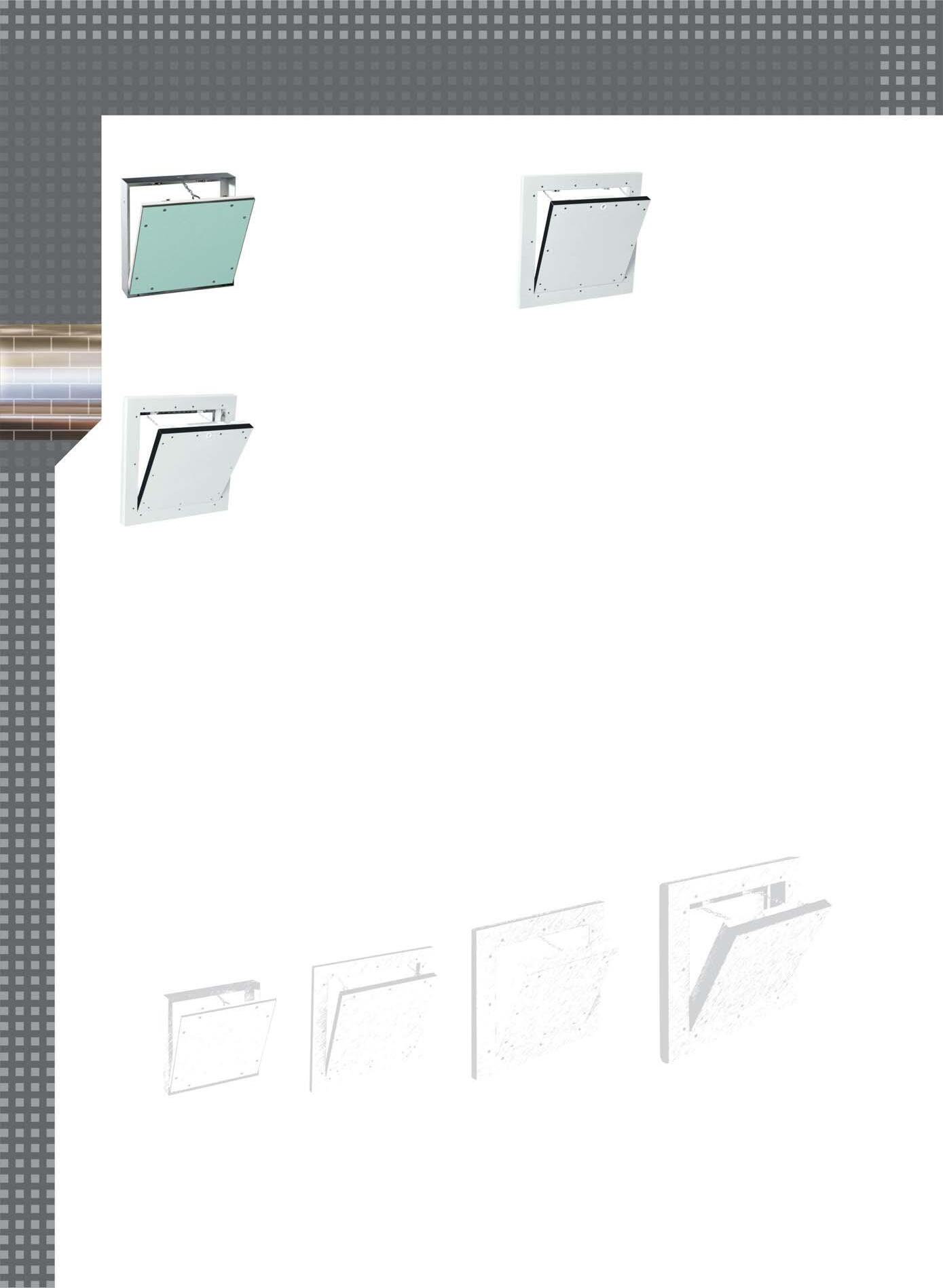

Massivwände und -decken Massivwände und -decken

Revisionsklappen für Massivwände und -decken Revisionsklappen für Massivwände und -ecken d

Seite35

Revisionsklappe für Massivwände und Massivdecken ohne Brandschutz

SystemMW

Seite37

Revisionsklappe

Brandschutz für Massivwände I90

SystemF5 - 90BMW

Seite36

Revisionsklappe Brandschutz für Massivwände I30

System F5 - 30BMW

Revisionsklappe für Massivwände/-decken

Revisionsklappe für Massivwände/-decken

Produktbeschreibung:

DieRevisionsklappebestehtausAluminiumprofilen mitGipskartoneinlage12,5mmundSchnappverschlüssen.

System- Revisionsklappe mit Gipskartoneinlage für Mass MWivwände und Massivdecken Massivwände und

DieRahmenderRevisionsklappebestehenausje viereinzelnenRahmenteilen,diedurcheinspezielles Schweißverfahrenfestmiteinanderverbundensind. DieRevisionsklappeistmiteinerFangsicherungversehen.UmeventuelleUnfällezuvermeiden,istdiese nachjedemÖffnendesTürblatteswiedereinzuhängen.ZwischenRahmenundTürblattisteinLuftspaltvon1,5mm.DieverdecktliegendenSchnappverschlüsseöffnenaufDruckdieRevisionsklappe.

DiesesSystemwurdespeziellfürdenEinsatzin Massivwändenund-deckenentwickelt.DieRevisionsklappekanndabeiflächenbündigeingesetzt werden.SiekannaufbesonderenWunschauchfür Putz-oderFliesenbelagvorgerichtetwerden.

Einsatzmöglichkeiten:

Massivwände und Massivdecken

Abmessungen: EshandeltsichumMaßanfertigungen,diegenaunachKundenangabengefertigtwerden.

C = Standard 60 mm

C = Sondermaße bis 70 mm, je nachTürblattdicke

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

StabilerAlurahmen

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Massivwände und -decken

Auch für bauseitigen Putz- oder Fliesenbelag herstellbar

Schlösser: Die Revisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette

Rundzylinder-Hebelschlossmit Schlüssel Z

PZ Profilzylinderschloss mit Metallrosette

Schraubendreher-Schloss

Innensechskant-Schloss

Innensechskant-Schlossmit Sicherheitsstift

Revisionsklappe Brandschutz

Revisionsklappe Brandschutz

System F5 - 30- für Massivwände BMW

System F5 - 30- für Massivwände BMW I30

Produktbeschreibung:

DieRevisionsklappebestehtausAluminiumprofilenmit Gipskartoneinlage25mm(I30).DieRahmender GKF Revisionsklappebestehenausjeviereinzelnen Rahmenteilen,diedurcheinspeziellesSchweißverfahren fest miteinander verbunden sind. Die RevisionsklappeistmitzweiFangsicherungenversehen. UmeventuelleUnfällezuvermeiden,sinddiesenach jedemÖffnendesTürblatteswiedereinzuhängen. ZwischenRahmenundTürblattisteinLuftspaltvon 1,5mm,dermiteinerumlaufendenBrandschutzdichtung(aufschäumend)versehenist.AlsVerschluss derRevisionsklappekanngewähltwerdenzwischen Vierkantschloss(),Rundzylinder-Hebelschloss(Z) FS undProfilzylinderschloss(1/2).MitdenbeiliePZPZ gendenMauerwerkslaschenkanndieRevisionsklappe inderMassivwandbefestigtwerden.

Einsatzmöglichkeiten:

inände Massivw fürallegeeignetenMassivwandkonstruktionen

Abmessungen:

DieRevisionsklappeBrandschutzI30istinfolgendenStandardgrößenerhältlich.DieMaßeAundBbetragenwiefolgt:

200x200mm

300x300mm

400x400mm

500 x 500 mm 600x600mm geprüftbis800x800mm

DasMaßDbleibtgleich.DasMaßCentsprichtderBeplankungsdicke.

Sonderanfertigungen:

AufAnfragekönnenSondermaßeinjedergewünschtenGröße hergestelltwerden(Mindest-undMaximalgrößensieheZulassung!).

Schlösser:

Die Revisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette

Rundzylinder-Hebelschlossmit Schlüssel

PZ Profilzylinderschloss mit Metallrosette

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Massivwände

Auch zum Befliesen oder für Putzauftrag geeignet

gemäß allgemeiner bauaufsichtlicheZulassung/ r allgemeiner Bauartgenehmigung:Z-6.55-2241

Revisionsklappe Brandschutz

Revisionsklappe Brandschutz

System F5 - 90- für Massivwände BMW

System F5 - 90- für Massivwände BMW

Produktbeschreibung: DieRevisionsklappebestehtausAluminiumprofilenmitGipskartoneinlageGKF 40mm(I90).DiebeidenRahmenderRevisionsklappe bestehenausjeviereinzelnenRahmenteilen,diedurch einspeziellesSchweißverfahrenfestmiteinander verbundensind.DierückseitigeBrandschutzaufdoppelungerreichtdengefordertenBrandschutz.Die RevisionsklappeistmitzweiFangsicherungenversehen. UmeventuelleUnfällezuvermeiden,sinddiesenach jedemÖffnendesTürblatteswiedereinzuhängen. ZwischenRahmenundTürblattisteinLuftspaltvon 1,5mm,dermiteinerumlaufendenBrandschutzDichtung(aufschäumend)versehenist.AlsVerschluss derRevisionsklappekanngewähltwerdenzwischen Vierkantschloss(),Rundzylinder-Hebelschloss(Z) FS undProfilzylinderschloss(1/2).Mitden beiliegen- PZPZ denMauerwerkslaschenkanndieRevisionsklappein derMassivwandbefestigtwerden.

C = 40 mm

D = 57 mm

E = 40 mm

Z = Gesamtstärke = 80 mm

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Flächenbündiger Einbau in Massivwände

Auch zum Befliesen oder für Putzauftrag geeignet

Einsatzmöglichkeiten: in Massivwände fürallegeeignetenMassivwandkonstruktionen

Abmessungen: DieRevisionsklappeBrandschutzI90istinfolgendenStandardgrößenerhältlich.DieMaßeAundBbetragenwiefolgt:

200x200mm

300x300mm

400x400mm

Sonderanfertigungen:

500x500mm

600x600mm

geprüftbisB:1000xH:1500mm

AufAnfragekönnenSondermaßeinjedergewünschtenGröße hergestelltwerden(Mindest-undMaximalgrößensieheZulassung!).

Schlösser: Die Revisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

FS Vierkantschloss mit weißer Rosette

Rundzylinder-Hebelschlossmit Schlüssel

PZ Profilzylinderschloss mit Metallrosette

Das Türblatt ist herausnehmbar

gemäß allgemeiner bauaufsichtlicheZulassung/ r allgemeiner Bauartgenehmigung:Z-6.55-2241

Revisionsklappen für den Außenbereich/Fassade

Revisionsklappen für den Außenbereich/Fassade

Seite 39

Revisionsklappe für Fassaden

„schlagregendicht“

zum Verputzen

SystemMPWD

Seite40

Revisionsklappe für den Auenbereich ß

„schlagregendicht“

SystemEXT

Revisionsklappe für Fassaden„lagregendicht“ sch

Revisionsklappe für Fassaden„“ schlagregendicht

System-zumVerputzen MPWD

System-zumVerputzen MPWD

Produktbeschreibung:

DieRevisionsklappebestehtausAluminiumprofilen miteinerzementgebundenenBauplatteundeinem Rundzylinder-HebelschlossmitSchlüssel.Diebeiden RahmenderRevisionsklappebestehenausjevier einzelnenRahmenteilen,diedurcheinspezielles Schweißverfahrenfestmiteinanderverbundensind. DieRevisionsklappeistmiteinerFangsicherungversehen.UmeventuelleUnfällezuvermeiden,istdiese nachjedemÖffnendesTürblatteswiedereinzuhängen.

ZwischenRahmenundTürblattisteinLuftspaltvon 3mm,dermiteinerneuentwickeltenspeziellen BürstendichtungundeinerzusätzlichenSpezialdichtungversehenist.DerEinsatzderRevisionsklappealsFassadenklappeimAußenbereichist sowohlfürDirektbefestigunganMassivwand(ohne Dämmung)oderEinbauinVollwärmeschutz(Einschäumen)ab80mmDämmungmöglich.

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

StabilerAlurahmen

AusgereifteTechnik

Flächenbündiger Einbau in Fassadenwände

Standardgrößen:

SystemMPWD Abmessungen in mm ABC

MPWD200200

MPWD300300

MPWD400400

MPWD500500

MPWD600600

20020078

30030078

40040078

50050078

60060078

Alle Standardgrößen sind kurzfristig ab Lager lieferbar.

Die Revisionsklappe ist„“ schlagregendicht nach EN 1027

Klasse 2Anach EN 12208 (in Verbindung mit Rundzylinderschloss)

Klasse 5Anach EN 12208 (ohne Berücksichtigung der Schlossvarianten) gemäßTest Report FEA220114_00_00TR (GiB GmbHArnstorf)

Sonderanfertigungen: AufAnfragekönnenSondermaßeinjedergewünschtenGröße hergestelltwerden.

Schlösser: Die Revisionsklappe kann mit folgendeSchlossarten n ausgeführt werden:

Rundzylinder-Hebelschlossmit Schlüssel(Standard)

PZ Profilzylinderschloss mit Metallrosette

RevisionsklappefürdenAußenbereich„“ schlagregendicht System- mit Metalloberfläche

EXT RevisionsklappefürdenAußenbereich„“ schlagregendicht System- mit Metalloberfläche

EXT

Produktbeschreibung:

DieRevisionsklappebestehtauseinemstabilen EXT AluminiumrahmenundeinemTürblattauseinem 1mmAluminiumblechmiteinerinnenliegendenIsolierung.

DieseitlichvorgebohrtenLöcheramAußenrahmen sorgenfüreinesichereMontagein. allenWänden

EineumlaufendeSpezialdichtungamAußenrahmen sorgtfüreinen„wasserdichten“Abschluss.Zusätzlich istamTürblatteineneuentwickeltespezielleBürstendichtungangebracht,diealsStaubschutzdient.

Einsatzmöglichkeiten:

DieRevisionsklappekannfürjedeArtvon EXT MassivwändenundWärmeverbundsystem-Wänden verwendetwerden.

DieRevisionsklappewurdespeziellfürdieAnwendungimAußenbereichentwickelt.

Abmessungen:

DieRevisionsklappeistinfolgendenStandardgrößenerhältlich: EXT

Die Revisionsklappe ist„“ schlagregendicht nach EN 1027

Klasse 2Anach EN 12208 (in Verbindung mit Rundzylinderschloss)

Sonderanfertigungen:

AufAnfragekönnenSondermaßeinjedergewünschtenGröße hergestelltwerden.

Schlösser:

Die Revisionsklappe kann mit folgenden Schlossarten ausgeführt werden:

TL Vierkantschloss

Z Rundzylinder-Hebelschloss mit Schlüssel

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Universell einsetzbar

Nachfolgend aufgeführte Schlösser können in unsere Revisionsklappen und Revisionstüren eingebaut werden:

Schnappverschluss FS

Vierkantschloss mit weißer Rosette

ZRundzylinder-Hebelschloss mit Schlüssel

PZ Profilzylinderschloss mit Metallrosette

Schraubendreher-Schloss

Innensechskant-Schloss

PInnensechskant-Schloss mit Sicherheitsstift

Stahlblech Stahlblech

Revisionsklappen Stahlblech Revisionsklappen Stahlblech

Seite43

Revisionsklappe Stahlblech mit Vierkantverschluss

System B1

Seite44

Revisionsklappe Stahlblech mit Schnappverschluss

System B2

Seite45

Revisionsklappe Stahlblech mit Zylinderschloss

System B3

Seite46

Revisionsklappe Stahlblech mit Profilzylinderschloss

System B4

Seite43

Revisionsklappe Stahlblech

LUFTUNDSTAUBDICHT mit Vierkantverschluss

System B1

Seite45

Revisionsklappe Stahlblech

LUFTUNDSTAUBDICHT mit Zylinderschloss

System B3

Seite 47

Revisionsklappe Stahlblech mitMagnet

System B5

Edelstahl Edelstahl zweiflügelig geschlitzt oder gelocht

Revisionsklappe Stahlblech

Revisionsklappe Stahlblech

System B1 - Stahlblechrevisionsklappe weiß mit Vierkantverschluss

System B1 - Stahlblechrevisionsklappe weiß mit Vierkantverschluss

Produktbeschreibung:

DieRevisionsklappebestehtauseinemstabilen AußenrahmenundInnendeckelausverzinktem StahlblechoderEdelstahlmitintegriertemVierkantverschluss.DieStandardfarbeistweiß901. RAL0

DasProfildesAußenrahmensistabgerundet.Somit entstehteinsaubererAbschlussaufPutz-oder Gipskartonoberflächen.DievierangenietetenMauerankersorgenfüreinesichereMontageinWandoder Decke.DasTürblattistaushängbarundfürRechtsundLinksanschlaggeeignet.

DieRevisionsklappeenthälteinenVierkantverschluss.

Einsatzmöglichkeiten:

StahlblechrevisionsklappenkönnensowohlinGipskartonwänden/-deckenalsauchinMassivwänden/ -deckeneingesetztwerden.

Abmessungen:

DieRevisionsklappeStahlblechmitVierkantverschlussistin folgendenStandardgrößenerhältlich.

DasMaßAbeträgtwiefolgt:

200x200mm

300x300mm

400x400mm

500x500mm

600x600mm

(Ausschnittsmaß = Bestellmaß +10 mm)

A= Bestellmaß

B = MaßA+35 mm

C = 25 mm

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

In nahezu jeder Farbe lieferbar

NEU! Jetzt auch in gelochter oder geschlitzterAusführung möglich!

Sonderanfertigungen: AufAnfragekönnenSondermaßeinjedergewünschtenGröße hergestelltwerden.

Stahlblechrevisionsklappensinddarüberhinausinvielenweiteren Variantenlieferbar,wieinverzinkterAusführungoderinEdelstahl. EsistaucheinedoppelflügeligeAusführunglieferbar.

FragenSieeinfachdirektbeiunsan!

geprüft bis600 x 600 mm

Edelstahl zweiflügelig

Revisionsklappe Stahlblech

Revisionsklappe Stahlblech

System B2 - Stahlblechrevisionsklappe weiß mit Schnappverschluss

System B2 - Stahlblechrevisionsklappe weiß mit Schnappverschluss

Produktbeschreibung:

DieRevisionsklappebestehtauseinemstabilen AußenrahmenundInnendeckelausverzinktem Stahlblech.Verdecktliegende oderEdelstahl SchnappverschlüsseöffnenaufDruckdieRevisionsklappe.DieStandardfarbeistweiß9010. RAL

DasProfildesAußenrahmensistabgerundet.Somit entstehteinsaubererAbschlussaufPutz-oder Gipskartonoberflächen.DievierangenietetenMauerankersorgenfüreinesichereMontageinWandoder Decke.DasTürblattistaushängbarundfürRechtsundLinksanschlaggeeignet.

DieRevisionsklappeenthältvonvornenichtsichtbare Schnappverschlüsse.

Einsatzmöglichkeiten:

StahlblechrevisionsklappenkönnensowohlinGipskartonwänden/-deckenalsauchinMassivwänden/-deckeneingesetzt werden.

Abmessungen:

DieRevisionsklappeStahlblechmitSchnappverschlussistin folgendenStandardgrößenerhältlich.

DasMaßAbeträgtwiefolgt:

200x200mm

300x300mm

400x400mm

500x500mm

600x600mm

(Ausschnittsmaß=Bestellmaß+10mm)

Sonderanfertigungen:

AufAnfragekönnenSondermaßeinjedergewünschtenGröße hergestelltwerden.

Stahlblechrevisionsklappensinddarüberhinausinvielenweiteren Variantenlieferbar,wieinverzinkterAusführungoderinEdelstahl.

FragenSieeinfachdirektbeiunsan!

A= Bestellmaß

B = MaßA+35 mm

C = 25 mm

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

In nahezu jeder Farbe lieferbar

Edelstahl

Revisionsklappe Stahlblech

Revisionsklappe Stahlblech

System B3 - Stahlblechrevisionsklappe weiß mit Zylinderschloss

System B3 - Stahlblechrevisionsklappe weiß mit Zylinderschloss

Produktbeschreibung:

DieRevisionsklappebestehtauseinemstabilen AußenrahmenundInnendeckelausverzinktem StahlblechoderEdelstahlmitintegriertemZylinderschloss.DieStandardfarbeistweiß9010. RAL

DasProfildesAußenrahmensistabgerundet.Somit entstehteinsaubererAbschlussaufPutz-oderGipskartonoberflächen.DievierangenietetenMauerankersorgenfüreinesichereMontageinWandoder Decke.DasTürblattistaushängbarundfürRechtsundLinksanschlaggeeignet.

DieRevisionsklappeistdurcheinZylinderschloss abschließbar.

Einsatzmöglichkeiten:

StahlblechrevisionsklappenkönnensowohlinGipskartonwänden/-deckenalsauchinMassivwänden/ -deckeneingesetztwerden.

Abmessungen:

DieRevisionsklappeStahlblechmitZylinderschlossistinfolgendenStandardgrößenerhältlich.

DasMaßAbeträgtwiefolgt:

200x200mm

300x300mm

400x400mm

500x500mm

600x600mm

(Ausschnittsmaß = Bestellmaß +10 mm)

A= Bestellmaß

B = MaßA+35 mm

C = 25 mm

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

In nahezu jeder Farbe lieferbar Abschließbar

Sonderanfertigungen:

AufAnfragekönnenSondermaßeinjedergewünschtenGröße hergestelltwerden.

Stahlblechrevisionsklappensinddarüberhinausinvielenweiteren Variantenlieferbar,wieinverzinkterAusführungoderinEdelstahl. EsistaucheinedoppelflügeligeAusführunglieferbar.

FragenSieeinfachdirektbeiunsan!

geprüft bis600 x 600 mm

Revisionsklappe Stahlblech Revisionsklappe Stahlblech

System B4 - Stahlblechrevisionsklappe weiß mit Profilzylinderchloss s

System B4 - Stahlblechrevisionsklappe weiß mit Profilzylinderchloss s vorgerichtet für bauseitige Profilzylinder

Produktbeschreibung:

DieRevisionsklappebestehtauseinemstabilen AußenrahmenundInnendeckelausverzinktem StahlblechoderEdelstahlmitintegriertemProfilzylinderschloss.DieStandardfarbeistweiß9010. RAL

DasProfildesAußenrahmensistabgerundet.Somit entstehteinsaubererAbschlussaufPutz-oder GipskartonoberflächenDievierangenietetenMauerankersorgenfüreinesichereMontageinWandoder Decke.DasTürblattistaushängbarundfürRechtsundLinksanschlaggeeignet.

DieRevisionsklappeistdurcheinProfilzylinderschlossabschließbar(Profilzylinderbauseits).

Einsatzmöglichkeiten:

StahlblechrevisionsklappenkönnensowohlinGipskartonwänden/-deckenalsauchinMassivwänden/-deckeneingesetzt werden.

Abmessungen:

DieRevisionsklappeStahlblechmitProfilzylinder-Schlossistin folgendenStandardgrößenerhältlich.

DasMaßbeträgtwiefolgt: A

200x200mm

300x300mm

400x400mm

500x500mm

600x600mm

(Ausschnittsmaß=Bestellmaß+10mm)

Sonderanfertigungen:

AufAnfragekönnenSondermaßeinjedergewünschtenGröße hergestelltwerden.

Stahlblechrevisionsklappensinddarüberhinausinvielenweiteren Variantenlieferbar,wieinverzinkterAusführungoderinEdelstahl.

FragenSieeinfachdirektbeiunsan!

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich Schneller, problemloser Einbau

Technisch ausgereifte Lösung

In nahezu jeder Farbe lieferbar

Abschließbar

Perfekt geeignet für bauseitige Schließsysteme

A= Bestellmaß B = MaßA+35 mm C = 25 mm

Edelstahl

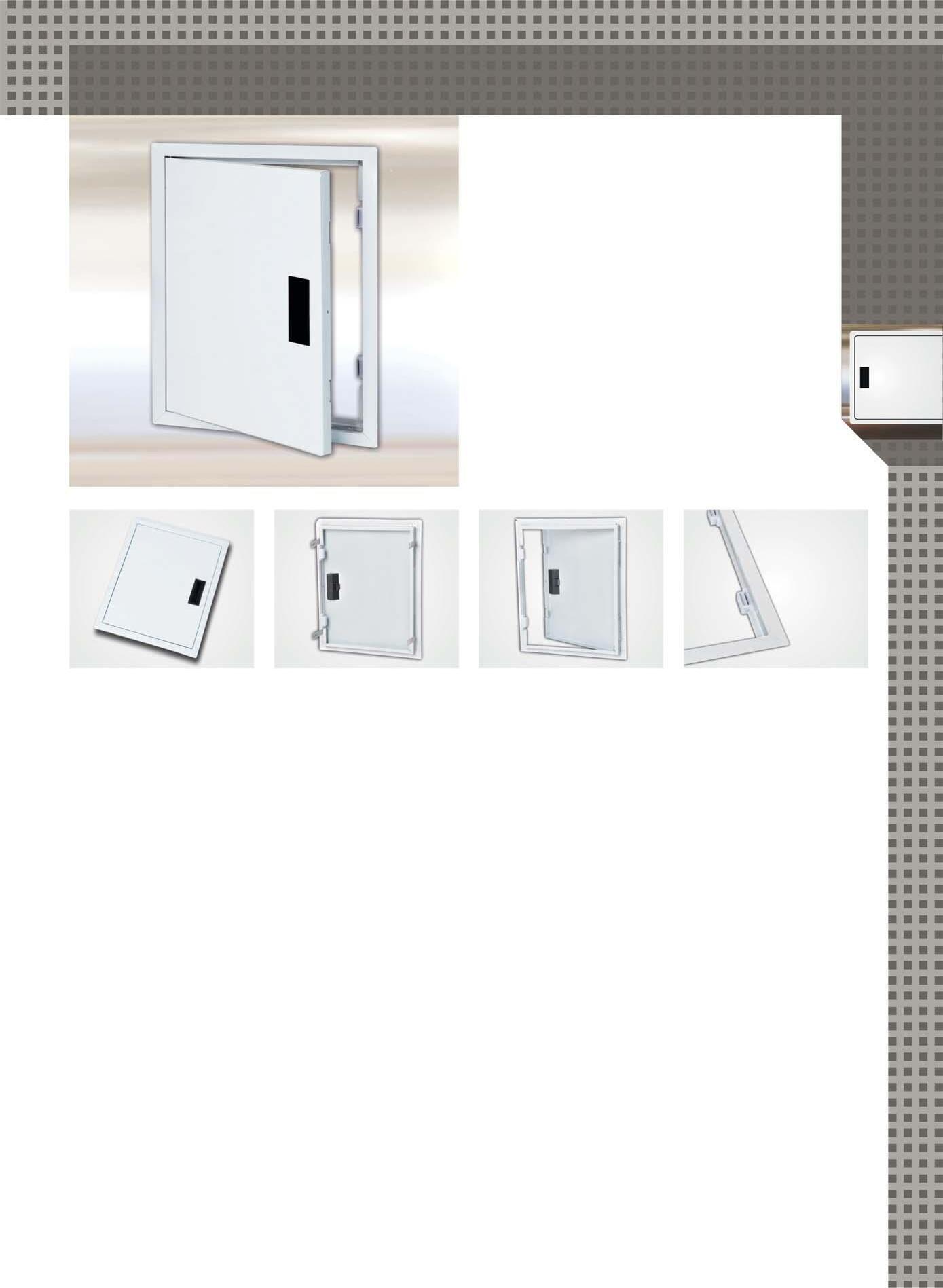

Revisionsklappe Stahlblech

Revisionsklappe Stahlblech

System B- Stahlblechrevisionsklappe weiß m 5it Magnet

System B- Stahlblechrevisionsklappe weiß mit 5Magnet

Produktbeschreibung:

DieRevisionsklappebestehtauseinemstabilen AußenrahmenundInnendeckelausverzinktem StahlblechoderEdelstahlmitintegriertemMagnetverschluss.DieStandardfarbeistweiß9010. RAL

DasProfildesAußenrahmensistabgerundet.Somit entstehteinsaubererAbschlussaufPutz-oder Gipskartonoberflächen.DievierangenietetenMauerankersorgenfüreinesichereMontageinWandoder Decke.DasTürblattistaushängbarundfürRechtsundLinksanschlaggeeignet.

DieRevisionsklappeenthälteinengnetverMa schlussundeineGriffmulde.

Einsatzmöglichkeiten:

StahlblechrevisionsklappenkönnensowohlinGipskartonwänden/-deckenalsauchinMassivwänden/ -deckeneingesetztwerden.

Abmessungen:

DieRevisionsklappeStahlblechmitistinfolgenden Magnet Standardgrößenerhältlich.

DasMaßAbeträgtwiefolgt:

200x200mm

300x300mm

400x400mm

500x500mm

600x600mm

(Ausschnittsmaß=Bestellmaß+10mm)

Sonderanfertigungen:

AufAnfragekönnenSondermaßeinjedergewünschtenGröße hergestelltwerden.

Stahlblechrevisionsklappensinddarüberhinausinvielenweiteren Variantenlieferbar,wieinverzinkterAusführungoderinEdelstahl. EsistaucheinedoppelflügeligeAusführunglieferbar.

FragenSieeinfachdirektbeiunsan!

Besondere Vorteile unseres Systems

PreisgünstigeLösung

Kurzfristige Lieferung möglich Schneller, problemloser Einbau

Technisch ausgereifte Lösung

In nahezu jeder Farbe lieferbar

Traverseaus Mehrschichtplatte CW

Traverse aus Holz

Traverse aus Holz

Produktbeschreibung:

DieTraversebestehtauseinerstabilenMehrschichtplatteausHolz.IndiePlatteisteineNuteingefräst. DurchdieseNutlässtsichdieTraverseproblemlos zwischenzwei-Profileeinbauen. CW

DieLängederTraverseistaufdenStänderabstand angepasst.

Einsatzmöglichkeiten: Hängeschränke, Regale, Heizkörper, Handlauf in Kliniken, usw.

BesondereVorteileunseresSystems:

PreisgünstigeLösung

Kurzfristige Lieferung möglich Schneller, problemloser Einbau

PlanebeneAuflage der Gipskartonplatten

Technisch ausgereifte Lösung

Die Traverseist in folgenden CW

Standardgrößen erhältlich:

Abmessungen (BxTxH)Belastung

623 x 245 x 24 mmgeprüft bis 1,5 kN/m

623 x 300 x 24 mmgeprüft bis 1,5 kN/m

623 x 245 x 30 mmgeprüft bis 1,5 kN/m

623 x 300 x 30 mmgeprüft bis 1,5 kN/m

623 x 200 x 21 mmohne Prüfung

623 x 245 x 21 mmohne Prüfung

AufAnfrage können Sondermaße in jeder gewünschten Größe hergestellt werden.

CW-Prfil o Mehrschichtholzptte la bauseits!

UD-Prfilbauseits! o Schraben u

Traverseaus Mehrschichtplatte UA

Traverseaus Mehrschichtplatte UA

Traverse aus Holz

Traverse aus Holz

Produktbeschreibung:

DieTraversebestehtauseinerstabilenMehrschichtplatteausHolz.IndiePlattesindvornezweiVertiefungeneingefräst.DurchdieseVertiefungenlässt sichdieTraverseproblemloszwischenzweiUA Profileeinbauen.

DieLängederTraverseistaufdenProfilabstand angepasst.

Einsatzmöglichkeiten:

Hängeschränke, Küchenzeilen, Regale, Badezimmermöbel, Monitore usw.

BesondereVorteileunseresSystems:

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

PlanebeneAuflage der Gipskartonplatten

Technisch ausgereifte Lösung

Die Traverseist in folgenden UA Standardgrößen erhältlich:

Abmessungen (BxTxH)Belastung

623 x 300 x 30 mmgeprüft bis 1,5 kN/m

623 x 500 x 24 mmgeprüft bis 1,5 kN/m

UA-Prfil o

Mehrschichtholzptte la Schraben u bauseits!

Traverseaus Mehrschichtplatte UA-M

Traverse-M aus Mehrschichtplatte UA

Traverse aus Holz

Traverse aus Holz

Produktbeschreibung:

DieTraversebestehtauseinerstabilenMehrschichtplatteausHolz.IndiePlattesindvornezwei Vertiefungeneingefräst.DurchdieseVertiefungen lässtsichdieTraverseproblemloszwischenzweiUA Profileeinbauen.AußerdemsindandenEndender TraversezweiMetallbügelangebracht.Diese verleihenderPlattebesondersstabilenalt. H

DieLängederTraverseistaufdenProfilabstand angepasst.

Einsatzmöglichkeiten: Monitore und andere schwerere Geräte, Schultafeln, usw.

BesondereVorteileunseresSystems:

PreisgünstigeLösung

Kurzfristige Lieferung möglich Schneller, problemloser Einbau

PlanebeneAuflage der Gipskartonplatten

Technisch ausgereifte Lösung

Sehr sicherer Halt durch Metallbügel

Die Traverse-M ist in folgenden UA

Mehrschichtholzptte la

UA-Proil f Schrauben bauseits!

Traverse aus- Platte / Multifunktionsplatte OSB

Traverse aus- Platte / Multifunktionsplatte OSB

Traverse aus Holz

Traverse aus Holz

Produktbeschreibung:

DieTraversebestehtauseiner-Plattebzw. OSB MultifunktionsplatteausHolz.IndiePlatteisteineNut eingefräst.DurchdieseNutlässtsichdieTraverse problemloszwischenzwei-Profileeinbauen. CW

DieLängederTraverseistaufdenStänderabstand angepasst.

Einsatzmöglichkeiten:

ZumAufhängen von leichteren Gegenständen geeignet.

BesondereVorteileunseresSystems:

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

PlanebeneAuflage der Gipskartonplatten

Technisch ausgereifte Lösung

Die Traverseist in folgenden OSB Standardgrößen erhältlich:

Abmessungen (BxTxH)Belastung

623 x 190 x 22 mmohne Prüfung

623 x 248 x 22 mmohne Prüfung

623 x 300 x 22 mmohne Prüfung

623 x 190 x 25 mmohne Prüfung

623 x 248 x 25 mmohne Prüfung

623 x 300 x 25 mmohne Prüfung

CW-Prfil o Multiunktionsholzplatte f Schraben u bauseits!

UD-Prfilbauseits! o

TraverseBTCW

TraverseBTCW

Traverse aus Stahlblech 1,0 mm

Traverse aus Stahlblech 1,0 mm

Produktbeschreibung:

DieTraversebestehtausverzinktemStahlblech 1,0mm,mitlängsseitigerC-Kantung.

DieLängederTraverseistaufdasRastermaßder Ständerprofileabgestimmt.

Einsatzmöglichkeiten: Handläufe, Hängemöbel, Monitore, usw.

BesondereVorteileunseresSystems:

PreisgünstigeLösung

Kurzfristige Lieferung möglich Schneller, problemloser Einbau Technisch ausgereifte Lösung

Die Traverse ist in folgender Standardgröße erhältlich:

Abmessungen (BxTxH)Belastung

623 x 290 x 18 mmgeprüft bis 0,7 kN/m

BTCW623/290/1800 -1

Betigungstraverse fes Stalblechverzink1mm ht

Traversemit-Profil CW mittelstanzzangeverimpen Scr

CW-Profil

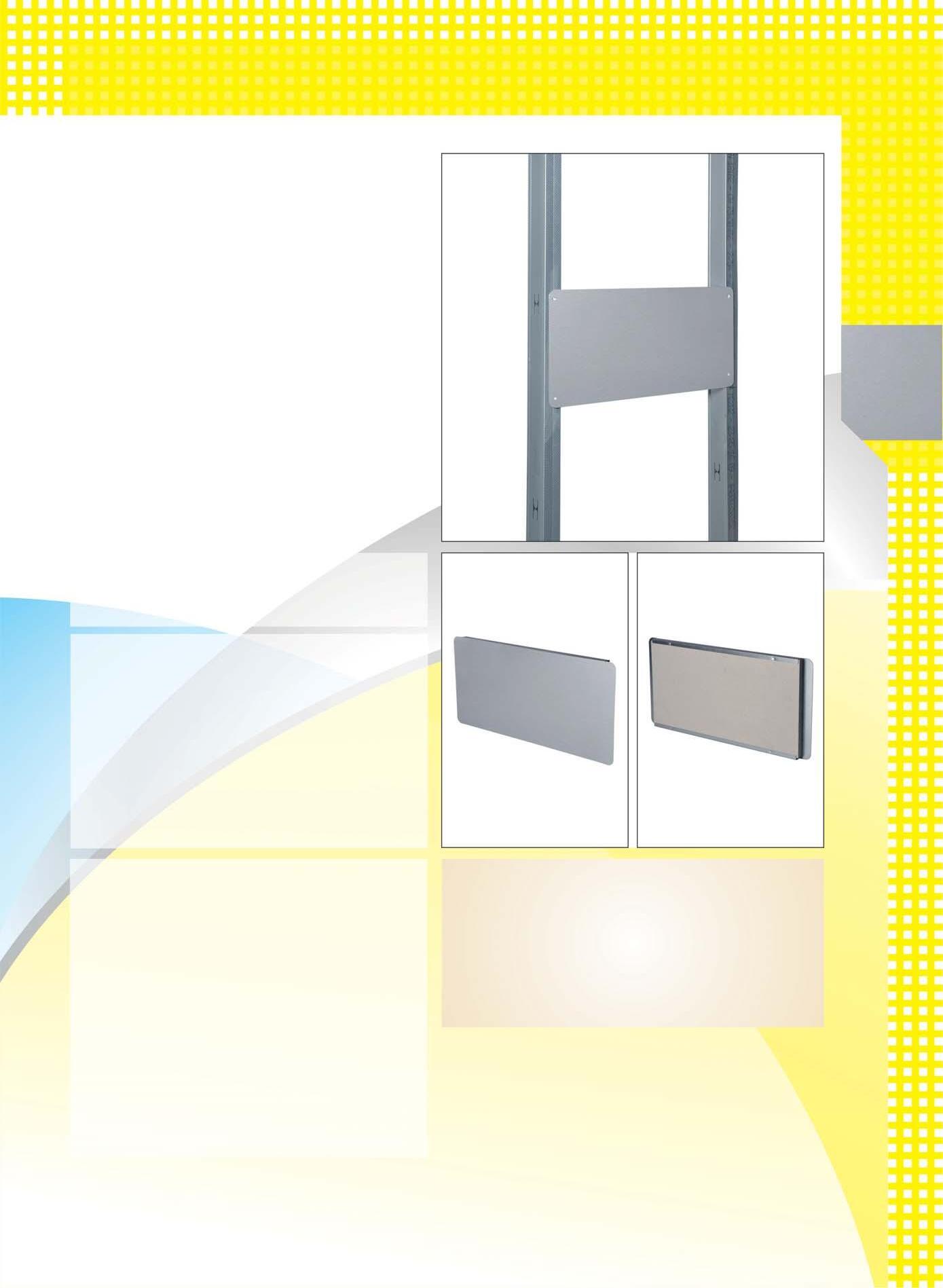

TraverseBTUA

TraverseBTUA

Traverse aus Stahlblech 0,75 mm mit Gipsfaserplatteneinlage 18 mm

Traverse aus Stahlblech 0,75 mm mit Gipsfaserplatteneinlage 18 mm

Produktbeschreibung:

DieTraversebestehtausverzinktemStahlblech 0,75mm,mitlängsseitigerC-Kantungundeiner Gipsfaserplatteneinlage18mm.

DieLängederTraverseistaufdasRastermaßder Ständerprofileabgestimmt.

Einsatzmöglichkeiten:

Handläufe, Hängemöbel, Monitore, usw.

BesondereVorteileunseresSystems:

PreisgünstigeLösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

Technisch ausgereifte Lösung

Für den Einbau in Brandschutzwände geeignet

Die Traverse ist in folgender Standardgröße erhältlich:

Abmessungen (BxTxH)Belastung

623 x 290 x 18 mmgeprüft bis 1,5 kN/m

Betigungstraverse fes Stalblechverzink0,75mm ht mit18mmGipsfarplatte se

CW-Profil

BTAU623/290/G18-075

Traversemit-Profil CW mittelstanzzangeverimpen Scr

FF Universalstützen FF Universalstützen

FFUniversalstützen

FFUniversalstützen

als Unterkonstruktion in Gipskartonwände für Schwerlasttüren

als Unterkonstruktion in Gipskartonwände für Schwerlasttüren

unser Standard-

Lagerprogramm

VarianteA

Deckenanschluss: VarianteA:mitTeleskoprohr

Deckenanschluss: Variante:mitBWinkel

VarianteB

Kein Schneiden, Bohren und Schweißen Preisgünstige Lösung

Kurzfristige Lieferung möglich

In der Praxis tausendfach bewährt Schneller,Einbau einfacher Sehr stabileAusführung

Varianten: mitTeleskoprohr mitWinkel

Oberflächen: unbehandelt grundiert pulverbeschichtet verzinkt

Technisch ausgereifte Lösung

Höhenverstellbar durchTeleskoprohr

(VarianteA) für geraden Deckenanschluss

Höhenverstellbar durch zwei Winkel

(Variante B) im Bereich eines Deckensprungs Versionen für Montage auf Rohboden oder Estrich lieferbar

Wir empfehlen Ihnen bereits ab einemTürblattgewicht von 75 kg den Einbau unsererUniversalstützen. Nur dadurch sind Sie sicher, dass FF sich durch Vibration keine Risse in der Gipskartonwand bilden. Ab einem Türblattgewicht von 100 kg ist der Einbau unserer Universalstützen sowieso zwingend erforderlich! FF

Produktbeschreibung: DieUniversalstützen bestehen aus Stahlvierkantrohren 50/50/4 mm, 70/50/4 mm, FF 70/70/4 mm, 75/75/4 mm, 100/50/4 mm oder 100/100/4 mm.Als Deckenanschluss ist dieAusführung mit „Teleskoprohr“oder„Winkeln“möglich. Beide Systeme sind höhenverstellbar und können passgenau montiert werden. EineAufnahme von Deckendurchbiegungen ist durch unserTeleskop-System möglich (keine FF durchgehende Schraube). Das Sturzrohr ist auch alsTeleskop-Variante möglich. Der Bodenanschluss besteht aus einer angeschweißten Stahlplatte, die auf dem Rohboden oder Estrich montiert wird. Beim Einbau von schwerenTüren werden die beiden Standrohre mit einem Querrohr (Sturzrohr) mittels zwei Befestigungswinkeln verbunden. Die Befestigung erfolgt mit Bohrkopfschrauben. Eine Verwendung ist sowohl als gesamtes Element mit 2 Standrohren und einem Sturzrohr oder nur mit einem Standrohr als Unterkonstruktion möglich.

VarianteA: mitTeleskoprohr

Variante B: mit Winkel

Ausführung E: Bodenplatte Rohboden

Sturzrohr auch in TeleskopVariante möglich

Beispielverzinkt

Ausführung F: Bodenplatte Estrich

Einsatzmöglichkeiten: z.B. für schwereTüren, Brandschutztüren, freistehende Wände, Oberlichte, Lastbefestigungen, Geräte- oder Heizkörpermontagen sowie als Verstärkung jeglicherArt.

Maßanfertigungen: Maßanfertigungengenau nach Kundenangaben gefertigt! Sämtlichewerden Lagerabmessungen kurzfristig lieferbar in50/50/4,75/75/4 USUSUSund100/100/4.

Alternativ auch in 3 mm Materialstärke lieferbar. Andere Stahlrohre aufAnfrage.

Ausführung E: BodenanschlussfürRohboden

Ausführung F: BodenanschlussfürEstrich

FFWeitspannträger

FFWeitspannträger

als freitragende Unterkonstruktion für Deckensysteme

als freitragende Unterkonstruktion für Deckensysteme

Produktbeschreibung:

FFWeitspannträgerbestehenaus Stahl-VierkantrohrenundStahl-UProfilen.

DerWandanschlusserfolgtmittels Stahl-U-Profilen,diekraftschlüssig andenbeidengegenüberliegenden Wändenbefestigtwerden.DieStahlVierkantrohrewerdenanschließend indieU-Profileeingeschobenundmit demSicherungsteilgegenerschieV benfixiert.DieerforderlichenAbhängekonstruktionenkönnendann andenStahl-Vierkantrohrenbefestigt werden.

Befestigungs- undAbhängevarianten derWeitspannträger

Sicherungsteilgegen Verschieben

Variante 1: Befestigung beidseitig in Wandanschlussproil

Befestigungsmöglichkeiten

Variante 2: Abhängung mit verschiebbaremAbhängeteil

amFFWeitspannträger

Variante B: Befestigung mit verschiebbaremAbhängeteil

VarianteA:

Befestigung mit Kreuzverbinder

Variante C: Befestigung mit Nonius-Oberteil

Variante 3: Abhängung mit Gewindestange

Einsatiten: zmöglichke in denen der Zugang

Tragkonstruktion zur Montage abgehängter Decken in Bereichen, zur Rohdecke durch Installationen oder Ähnliches nicht möglich ist.

Maßanfertigungen

Es handelt sich um Maßanfertigungen, die genau nach Kundenangaben gefertigt werden.

Zubehör für die Befestigung bzw. AbhängungFFderWeitspannträger Sicherungsteil Wandanschluss verschiebbaresAbhängeteil Gewindestäbe

Lieferbare Oberflächen unbehandelt grundiert pulverbeschichtet verzinkt

Zubehör für die Befestigung amWeitspannträger FF spezieller Kreuzverbinder spezielles Nonius-Oberteil verschiebbaresAbhängeteil

Weitspannträger 40/40/4 RR

oder60/40/4 RR

oder90/40/4 RR entsprechend Bemessungstabelle laut statischer Berechnung

Sicherungsteil gegen Verschieben

Wandanschlussprofil U50/50/4 oderU70/50/4 oderU100/50/4

Variante 1: Befestigung beidseitig in Wandanschlussprofil

Befestigung mit Kreuzverbinder Befestigung mit verschiebbarem Abhängeteil

Variante 2: Abhängung mit verschiebbaremAbhängeteil

Variante 3: Abhängung mittels Gewindestange

Befestigung mit Nonius-Oberteil

Besondere Vorteile unseres Systems

Preisgünstige Lösung

Kurzfristige Lieferung möglich

Schneller, problemloser Einbau

GeringeAufbauhöhe

Spannweiten bis 7000 mm möglich Technisch ausgereifte Lösung

Sehr stabileAusführung

Sehen Sie sich auch unsere Montagevideos aufYoutube an

Besuchen Sie uns auch auf

Besuchen Sie unsere Website www.ffsystembau.de

Fordern Sie unsere Produktkataloge an

Die in unseren Katalogen angegebenen Daten dienen zu Informationszwecken. Für Einzelheiten und technischeAuskünfte wenden Sie sich bitte an unsere Verkaufsabteilung.

diefür innovatives ProfisBauen

Copyright bySystembau GmbH FF

Gestaltung:

Kängoo Mediendesign, www.kaengoo.com

Cover:

ACG

Änderungen vorbehalten Für Druckfehler keine Haftung
