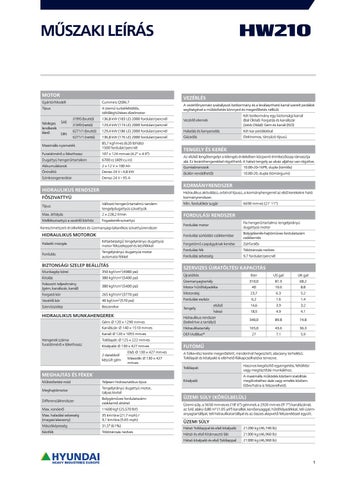

MŰSZAKI LEÍRÁS
MOTOR Gyártó/Modell
Cummins QSB6.7
Típus
4 ütemű turbófeltöltős, töltőléghűtéses dízelmotor
Névleges lendkerék lóerő
SAE DIN
VEZÉRLÉS A vezérlőnyomást szabályozó botkormány és a leválasztható karral szerelt pedálok segítségével a működtetés könnyed és megerőltetés nélküli. Vezérlő elemek
Két botkormány egy biztonsági karral (Bal Oldal): Forgatás és kanálszár (Jobb Oldal): Gém és kanál (ISO)
129,4 kW (186 LE) 2000 fordulat/percnél
Haladás és kanyarodás
Két kar pedálokkal
136,8 kW (176 LE) 2000 fordulat/percnél
Gázadás
Elektromos, tárcsázó típusú
J1995 (bruttó)
136,8 kW (183 LE) 2000 fordulat/percnél
J1349 (nettó)
129,4 kW (174 LE) 2000 fordulat/percnél
6271/1 (bruttó) 6271/1 (nettó)
Maximális nyomaték
85,7 kgf·m-es (620 lbf·láb) 1500 fordulat/percnél
Furatátmérő × lökethossz
107 × 124 mm-es (4.2’’ × 4.9’’)
Dugattyú hengerűrtartalom
6700 cc (409 cu in)
Akkumulátorok
2 × 12 V × 100 Ah
Önindító
Denso 24 V - 4,8 kW
Szinkrongenerátor
Denso 24 V - 95 A
TENGELY ÉS KERÉK Az elülső lengőtengelyt a kilengés érdekében központi érintkezőcsap támasztja alá. Ez lezáróhengerekkel rögzíthető. A hátsó tengely az alváz aljához van rögzítve. Gumiabroncsok
10.00-20-16PR, dupla (tömlős)
(külön rendelhető)
10.00-20, dupla (tömörgumi)
KORMÁNYRENDSZER
HIDRAULIKUS RENDSZER
Hidraulikus aktiválású, orbitrol típusú, a kormányhengerrel az első kerekekre ható kormányrendszer.
FŐSZIVATTYÚ Típus
Változó hengerűrtartalmú tandem tengelydugattyús szivattyúk
Min. fordulókör sugár
Max. átfolyás
2 × 228,2 ℓ/min
Mellékszivattyú a vezérlő körhöz
Fogaskerék-szivattyú
FORDULÁSI RENDSZER Fordulási motor
Fix hengerűrtartalmú tengelyirányú dugattyús motor
Fordulási súrlódást csökkentése Kétsebességű tengelyirányú dugattyús motor fékszeleppel és kézifékkel
Bolygókerék-hajtóműves fordulatszám csökkentés
Forgatómű csapágyának kenése
Zsírfürdős
Tengelyirányú dugattyús motor automata fékkel
Fordulási fék
Többtárcsás nedves
Fordulási sebesség
9,7 fordulat/percnél
Keresztmetszeti érzékeléses és üzemanyag-takarékos szivattyúrendszer
HIDRAULIKUS MOTOROK Haladó mozgás Fordulás
BIZTONSÁGI SZELEP BEÁLLÍTÁS
SZERVIZES ÚJRATÖLTÉSI KAPACITÁS
Munkagép körei
350 kgf/cm2 (4980 psi)
Kitolás
380 kgf/cm (5400 psi)
Fokozott teljesítmény (gém, kanálszár, kanál)
380 kgf/cm2 (5400 psi)
Motor hűtőfolyadéka
Forgató kör
265 kgf/cm2 (3770 psi)
Vezérlő kör Szervizszelep
liter
US gal
UK gal
310,0
81.9
68.2
40
10.6
8.8
Motorolaj
23,7
6.3
5.2
40 kgf/cm2 (570 psi)
Fordulási eszköz
6,2
1.6
1.4
Beszerelve
Tengely
elülső
14,6
3.9
3.2
hátsó
18,5
4.9
4.1
Gém: Ø 120 × 1290 mm-es
Hidraulikus rendszer (beleértve a tartályt)
340,0
89.8
74.8
Kanálszár: Ø 140 × 1510 mm-es
Hidraulikatartály
165,0
43.6
36.3
Kanál: Ø 120 × 1055 mm-es
DEF/AdBlue®
27
7.1
5.9
2
HIDRAULIKUS MUNKAHENGEREK
Hengerek száma furatátmérő × lökethossz
6690 mm-es (21’ 11’’)
Újratöltés Üzemanyagtartály
Tolólapát: Ø 125 × 222 mm-es Kitalpaló: Ø 130 × 427 mm-es 2 darabból készült gém
Első: Ø 130 × 427 mm-es Második: Ø 130 × 427 mm-es
FUTÓMŰ A fülke-rész kerete megerősített, mindenhol hegesztett, alacsony terhelésű. Tolólapát és kitalpaló is elérhető Rákapcsolhatóra tervezve. Tolólapát
Hasznos kiegészítő egyengetési, feltöltési vagy megtisztítási munkákhoz.
Kitalpaló
A maximális működés közbeni stabilitás megőrzéséhez ásás vagy emelés közben. Előre/hátra is felszerelhető.
MEGHAJTÁS ÉS FÉKEK Működtetési mód
Teljesen hidrosztatikus típus
Meghajtómotor
Tengelyirányú dugattyú motor, talpas kivitel
Differenciálrendszer
Bolygóműves fordulatszámcsökkentő áttétel
Max. vonóerő
11600 kgf (25,570 lbf)
Max. haladási sebesség (magas/alacsony)
35 km/óra (21.7 mph) / 9,1 km/óra (5.65 mph)
Mászóképesség
31,5° (61%)
Kézifék
Többtárcsás nedves
ÜZEMI SÚLY (KÖRÜLBELÜL) Üzemi súly, a 5650 mm-es-es (18’ 6’’) gémmel; a 2920 mm-es (9’ 7’’) kanálszárral; az SAE alakú 0,80 m3 (1.05 yd3) kanállal, kenőanyaggal, hűtőfolyadékkal, teli üzemanyagtartállyal, teli hidraulikatartállyal és az összes alapvető felszereléssel együtt.
ÜZEMI SÚLY Hátsó Tolólappal és első kitalpaló
21200 kg (46,740 lb)
Hátsó és első Kitámasztó láb
21300 kg (46,960 lb)
Hátsó kitalpaló és első Tolólappal
21300 kg (46,960 lb)
1
