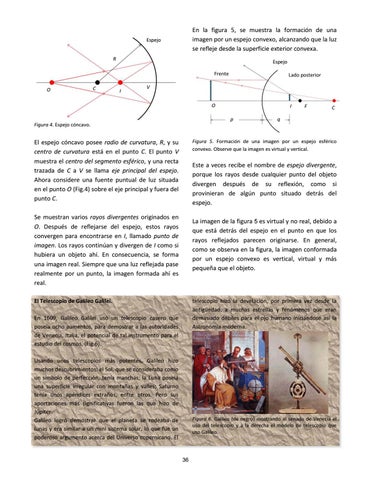

En la figura 5, se muestra la formación de una imagen por un espejo convexo, alcanzando que la luz se refleje desde la superficie exterior convexa.
Espejo R
Espejo Frente
O
C
I
Lado posterior
V O
I p
Figura 4. Espejo cóncavo.
F
C
q
Figura 5. Formación de una imagen por un espejo esférico convexo. Observe que la imagen es virtual y vertical.
El espejo cóncavo posee radio de curvatura, R, y su centro de curvatura está en el punto C. El punto V muestra el centro del segmento esférico, y una recta trazada de C a V se llama eje principal del espejo. Ahora considere una fuente puntual de luz situada en el punto O (Fig.4) sobre el eje principal y fuera del punto C.
Este a veces recibe el nombre de espejo divergente, porque los rayos desde cualquier punto del objeto divergen después de su reflexión, como si provinieran de algún punto situado detrás del espejo.
Se muestran varios rayos divergentes originados en O. Después de reflejarse del espejo, estos rayos convergen para encontrarse en I, llamado punto de imagen. Los rayos continúan y divergen de I como si hubiera un objeto ahí. En consecuencia, se forma una imagen real. Siempre que una luz reflejada pase realmente por un punto, la imagen formada ahí es real.
La imagen de la figura 5 es virtual y no real, debido a que está detrás del espejo en el punto en que los rayos reflejados parecen originarse. En general, como se observa en la figura, la imagen conformada por un espejo convexo es vertical, virtual y más pequeña que el objeto.
El Telescopio de Galileo Galilei.
telescopio hizo la develación, por primera vez desde la antigüedad, a muchas estrellas y fenómenos que eran demasiado débiles para el ojo humano iniciándose así la Astronomía moderna.
En 1609, Galileo Galilei usó un telescopio casero que poseía ocho aumentos, para demostrar a las autoridades de Venecia, Italia, el potencial de tal instrumento para el estudio del cosmos, (Fig.6). Usando unos telescopios más potentes, Galileo hizo muchos descubrimientos: el Sol, que se consideraba como un símbolo de perfección, tenía manchas; la Luna poseía una superficie irregular con montañas y valles; Saturno tenía unos apéndices extraños, entre otros. Pero sus aportaciones más significativas fueron las que hizo de Júpiter. Galileo logró demostrar que el planeta se rodeaba de lunas y era similar a un mini sistema solar, lo que fue un poderoso argumento acerca del Universo copernicano. El
Figura 6. Galileo (de negro) mostrando al senado de Venecia el uso del telescopio y a la derecha el modelo de telescopio que uso Galileo.
36
