Medijateka (Mediathek Ingelheim

Lokacija: Ulica Fridrih-Ebert (Friedrich- Ebert- Straße), D-55218 Ingelhajm na Rajni (Ingelheim am Rhein) Firma koja je radila projekat:

planquadrat Elfers Geskes Krämer PartG mbB Architekten und Stadtplaner Platz der Deutschen Einheit 21, D-64293 Darmstadt

Fasada

Naša rma je, u saradnji sa METALLBAU ARNOLD GLAS, na ovom objektu projektovala kontinualnu aluminijumsku fasadu, aluminijumske prozore i vrata.

Ingenieur Plan doo

Miše Dimitrijevića br.2/2.3, 21000 Novi Sad, Srbija info@iplan.co.rs | www.iplan.co.rs

O NAMA

Ingenieur Plan doo je privredno društvo za projektovanje u arhitekturi i građevinarstvu. Kao mlada rma sa stručnim kadrom uspeli smo da za kratko vreme postignemo veliki uspeh i to implementacijom najsavremenijih tehnologija i pružanjem kvalitetnih i energetsko e kasnih rešenja svojim klijentima. Firma sarađuje sa prestižnim partnerima iz Nemačke i regiona na širokom spektru objekata.

DElATNOST

Osnovna delatnost rme je uslužno projektovanje čeličnih i aluminijumskih, kontinualnih, polustrukturalnih i strukturalnih staklenih fasada, eternit i drugih polumontažnih i montažnih fasadnih sistema. Pored toga, bavimo se i izradom arhitektonskih projekata, projekata enterijera i izvođenjem objekata u saradnji sa kooperantima.

Enterijer

POlUSTRUKTURAlNE FASADE

Spoj između aluminijuma i stakla može se izvesti sa minimalno vidjljivim aluminijumskim pro lima. To su polustrukturalne fasade, kod kojih se otvaranje prozora vrši isključivo oko gornje horizontalne osovine prema spolja (od objekta).

STRUKTURAlNE FASADE

Kako je pri projektovanju fasada postojala sve veća težnja arhitekata za što manje vidljivim aluminijumskim pro lima i što većim staklenim površinama, nastale su strukturalne fasade.

Strukturalne fasade su fasade kod kojih su elementi noseće konstrukcije (aluminijumska ili čelična struktura) skriveni iza stakla. Ovakav sistem fasade omogućuje minimalistički spoljni izgled, sa celokupnom staklenom površinom.

Pro li koji čine potkonstrukciju su sa termoprekidom pa se tako izbegavaju veliki gubici toplote i pojava kondezacije.

Izgled na fasadi je potpuno isti kod otvarajućih, ksnih i parapetnih delova fasade.

Kod strukturalnih fasada otvaranje prozora se vrši isključivo oko gornje horizontalne osovine prema spolja (od objekta).

Koršćenjem sistema polustrukturalnih i strukturalnih fasada se obezbeđuje: - maksimalna količina svetlosti, - maksimalna zaštita od atmosferskih uticaja, - maksimalna toplotna zaštita a samim tim i velika ušteda energije na grejanje i hlađenje objekta u svim godišnim dobima, - maksimalna zvučna zaštita, - apsolutnu vodonepropustljivost u ekstremnim vremenskim uslovima, - mogućnost upotrebe različitih vrsta i debljine stakala - izolaciono, zaštitno, solarno... -odlično zaptivanje i vatrootpornost

KONTINUAlNE FASADE

Sistem kontinualne aluminijumske staklene fasade odlikuje se jasno naglašenim i vidljivim horizontalnim i vertikalnim pro lima sa spoljne strane fasade. Vidljjivi deo fasadnog sistema predstavljaju kape koje mogu biti različitog oblika i dizajna.

Ovaj fasadni sistem nudi velike mogućnosti kombinovanja različitih pro la kapa radi postizanja jedinstvenih efekata u završnom izgledu objekta.

Danas se na tržištu nalazi veliki izbor dekorativnih pokrivnih kapa-pro la, pa je time omogućen savremeni estetski izgled.

Kontinualna fasada nudi opciju korišćenja dvoslojne ili troslojne staklene ispune sa kojom se postižu izuzetno dobre termičke performanse.

Prednosti ove fasade su dobro zaptivanje, klasično otvaranje i jednostavno održavanje.

MEDIJATEKA

Objekat medijateke u Ingelhajmu na Rajni je završen 2017. Godine, na lokaciji odmah pored gimnazije Sebastijan-Minster (Sebastian-Münster-Gymnasium) i menze.

Celokupni projekat medijateke je koštao oko 4 miliona evra.

Prostorije u medijateci su posebno uređene i opremljene,u kojima ljudi uz pomoć raznih audiovizuelnih predmeta i aparata, na najsavremeniji način mogu lаkše i brže usvojiti i proširiti znаnjа i zаdovoljiti svojа interesovаnjа.

Uz primenu sаvremene tehnologije i аktuelnih rаčunаrskih progrаmа ovde je ljudima omogućeno da upoznaju i modernizovаne metode i oblike rаdа.

Ona rаspolаže sа ogromnim sadržajem koji je kаtаloški obrаđen, što omogućаvа brz i jednostаvаn uvid u resurse medijаteke. Ponuda se stalno ažurira i proširuje.

U medijateci je omogućeno iznjamljivanje raznih E-knjige, CD-ova, audioknjiga, lmova, kao i online korišćenje digitalnih medija.

Fasada

Objekat je jednostavne kubične forme sa razigranom fasadom. Ima tri etaže i zauzima oko 1400 m2.

Na prvoj i drugoj etaži predviđena je medijateka, dok je treća etaža namenjena stanovanju.

Objekat je tako osmišljen da se prve dve etaže mogu koristiti i kao poslovni prostor.

Glavni ulaz u objekat je sa zapadne strane. U prizemlju objekata se pored ulaznog dela sa Infopultom, prostorije za grupni rad, kao i rad sa decom, nalazi i jedan multifunkcionalni prostor sa dvorištem za čitanje. Dvorište je pozicionirano do susednog objekta, kompleksa zgrada Ebert-Carrée, daleko od buke i galame.

Pošto je kvalitet boravka pri projektovanju igrao važnu ulogu, ovaj prostor se može preko velikih kliznih vrata povezati sa medijskom bibliotekom i unutrašnjim dvorištem. Ovo je idealni kutak za posetioce u letnjem periodu. U centralnom delu objekta locirano je stepenište za gornji nivo medijateke.

Ulaz u stambeni deo objekta, kao i ulaz za zaposlene, nalazi se na jugo-istočnom delu objekta. Preko ovog stepenišnog prostora i lifta dolazi se do atrijuma na drugoj etaži, odakle je ulaz u četiri stana. Ulaz u dve stambene jedinice je direktno iz stepenišnog prostora.

Svaki stan je projektovan sa lođom, koja je tako usečena u fasadi da je u potpunosti nevidljiva sa spoljašne strane objekta.

Stanovi se ne mogu kupiti već samo iznajmiti.

Ono što posebno ističe ovaj objekat je nekonvencionalno raspoređivanje staklenih delova fasade, koji se protežu kao trake na zgradi, dajući mirnoj kubičnoj masi određenu lakoću .

Kombinacija stakla i prirodnog kamena sa zelenom fasadom i zelenim krovom, čini da se ovaj objekat u potpunosti uklapa u okolinu.

Delovi fasade koji su izvedeni kao živi, zeleni zidovi pružaju originalni estetski izgled objektu. Takvi ekološki zidovi tzv. vertikalne bašte imaju sopstvene sisteme navodnjavanja.

Navodnjavanje se vrši prirodnim putem, sprovođenjem kišnice skrivenim olucima unutar fasade sa staklene fasade do zelenih površina. Biljke rastu u supstratu, koji se nalazi unutar zidnog modula - specijalno napravljenih posuda na zidu.

Zeleni zidovi na objektu

doprinose proizvodnji kiseonika smanjuju količinu ugljen-dioksida, prašine i ostalih zagđujućih materija u vazduhu smanjuju buku stvaraju zdraviju klimu i smanjuje efekat „staklene bašte” leti hlade prostor, a zimi ga greju imaju psihološki uticaj – smanjuju stres i povećavaju produktivnost

Zadatak našeg tima pri projektovanju ovog objekta je bio projektovanje kontinualne aluminijumske ostakljene fasade, aluminijumskih prozora i vrata i olučnica za odvodnjavanje viška kišnice koju vegetacija ne može da primi. Površina staklene fasade iznosi oko 600 m2.

Ona se odlikuje jasno naglašenim i u punoj veličini vidljivim horizontalnim i vertikalnim pro lima sa spoljašne strane fasade.

Vidni pro li su pokrivne/dekorativne kape koje ksiraju staklene ispune za primarnu konstrukciju fasade sačinjenu od aluminijumskih vertikalnih i horizontalnih stubova.

Fasadni sistem koji smo koristili na ovom objektu je WICONA, WICTEC 50 HI, u RAL 7006 boji, širine elemenata 50mm i dubine 110mm.

Pri izradi fasade korišćeni su prozori WICONA, Wicline 75 TOP sa troslojnim staklom - Solarlux A70 SN 62/34, UG=0,7W/(m K) , Rw, P=39dB, čime je postignuta izuzetno dobra termička performansa.

Ovi jednostavni i kvalitetni prozorski sistemi sa dubinom prozorskog okvira 75mm, omogućuju korišćenje stakla debljine 50mm.

Ovi prozori pružaju maksimalnu toplotnu izolaciju na nivou pasivne kuće.

Postignute vrednosti koe cijenata su

Uf vrednosti od 0,79 do 1,3 V / (m²K) za ksno zastakljivanje sa spoljnom širinom od 48 do 155 mm

Vrednosti Uf 1.0 do 1.2 V / (m²K) za kombinacije okvira krila sa spoljnom širinom od 74 do 142 mm Uv vrednosti ispod 0,80 V / (m²K)

Vrata u prizemlju objekta su SCHÜCO ADS 70.HI.

To je sistem pro la sa prekinutim toplotnim mostom, osnovne ugradne dubine 70 mm.

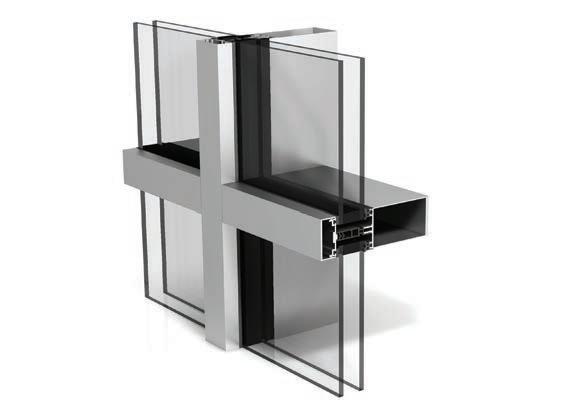

WICONA, WICTEC 50 HI

Usled temperaturnih razlika unutrašnje i spoljašne strane pro la, omogućeno je dilataciono pomeranje.

Toplotna izolacija se obezđuje pomoću ugrađenih elemenata od izolacionog materijala unutar pro la štoka i krila, koji prekidaju toplotne tokove, tj. smanjuju cirkulaciju vazduha.

PVC pro li za prekid toplotnog mosta pro la štoka su dvokomorni.

U kombinaciji s odgovarajućim staklom, distancerom i pragom, ovaj sistem vrata može postići ukupni koe cijent toplotne provodljivosti Ud< 1.45 W/m2K.

Sistem nudi korišćenje pro la većih dimenzija. Svaki pro l je statički potpuno de nisan.

Savijanjem je moguće dobiti zakrivljene oblike od lučnih do okruglih, različitih radijusa.

Karakteristike ovog sistema

masa krila do 160 kg moguća debljina stakla 8-52 mm debljina zida pro la 2,2 mm moguća verzija protiv krađe i provale - WK 3 moguća zaštita od buke u klasi 5 (48 db, uz korišćenje odgovarajućeg stakla) toplotna izolacija, prosečno : Uf=2,1 W/m2K mogućnost motornog pogona i automatskog upravljanja mogućnost ugradnje sistemskog antipanik i evakuacijskog okova

Ovaj sistem je moguće kombinovati sa kompatibilnim sistemima Jansen, što je kod ovog objekta i urađeno. Čelična vrata u prizemlju medijateke su Jansen JANISOL 2 , sa mokrim zastakljivanjem, boje RAL 7006.

Osobine čelika omogućavaju izuzetno tankim čeličnim pro lima da budu sastavljeni u jakim i sigurnim konstrukcijama. Rezultat su multifunkcionalna vrata koja zadovoljavaju zahteve arhitekata i klijenta, u pogledu kvaliteta a i samog dizajna vrata.

Karakteristike ovog sistema su:

otpornost na odbijanje EN 1627 to RC (WK)3 zvučna izolacija do Rw 43 db otpornost na vetar klase C5 propusnost vazduha klase 4 zaštita od dima EN 1634-3(Sm) zaštita od vatre EN 1634-1 evakuaciona vrata u skladu sa EN 1125/EN 179, odlične protivpožarne karakteristike

Klizna vrata su WICONA, Wicslide 160, unutrašnje boje RAL 9010, i spoljašne RAL 7006.

Ovi sistemi podizanja / klizanja su idealni za sve objekte koji zahtevaju jednostavnost, velike dimenzije, minimalistički dizajn, izuzetne termičke karakteristike i akustične performanse, kvalitet i sigurnost- odličnu otpornost na provale, RC2 i RC2N. Patentirani sistem na vrhu krila obezbeđuje vodootpornost u bilo kojoj poziciji.

Neke od karakteristika

Maksimalne veličine

W 3.240 mm - H 3.400 mm po krilu, sa maksimalnom težinom po krilu od 400 kg

Akustične karakteristike

Rw 47 Db Dimenzije okvira W 2640 k H 2798 mm

WICONA, Wicline 75 TOP SCHÜCO ADS 70. HI

Janisol 2 EI30

Termička svojstva

Uv: 1,6 V / m2.K, zastakljivanje Ug: 1,2 V / m2.K (dvostruko staklo)

Uv: <1,1 V / m².K, zastakljivanje Ug: 0,6 V / m².K (trostruko zastakljivanje) Dimenzije okvira W 4.500 mm k V 2.300 mm

Vremenske performance

Vazduh: Klasa 4 - Voda: E750A - Vetar: Klasa C3 (Dimenzije dvokrilnog okvira W 4.000 mm k H 2.500 mm)

Spoljni venicijaneri proizvođača WAREMA, model E 80 A6 S su bili pravi izbor za spoljnu zaštitu od sunca zbog e kasnosti i estetike koju nude u modernoj arhitekturi, kao i postojanosti na sve vremenske uslove. Širina lamele kod ovog objekta je 80mm a pokreću se pomoću elektro motora. Omogućuju jako dobro zatamnjivanje prostora, sprečavaju direktan uticaj sunčevih zraka i drugih spoljašnih i vremenskih uticaja na fasadu objekta.

Lamele se proizvode u nekoliko dimenzija i desetak boja, na ručni ili elektromotorni pogon. Kad nema sunca, podižu se u metalnu kutiju iznad prozora.

Ventilisanje unutrašnjeg prostora u stambenom delu objekta je pomoću ventilacionog sistema RENSON Invisivent Evo AKD 165mm. Ovaj najsavremeniji sistem ventilacije, sa pojačanom zvučnom zaštitom, nudi zdrav životni komfor i maximalni vizuelni komfor. Postavlja se na vrhu prozorskog okvira, malih je dimenzija, skoro neprimetan, ne smanjuje staklenu površinu i time omogućava maximalni prolaz svetlosti.

Samoregulacioni poklopac automatski reaguje na povećani pritisak vazduha usled velikih sila vetra, i time u svakom trenutku omogućuje ulaz optimalne količine svežeg vazduha.

Pri projektovanju poseban izazov su nam predstavljali spojevi staklenih fasada, koje bez prekida zalaze u lođe, prelaze iz horizontalnog u vertikalni pravac na objektu i obratno. Načinom po kom su se elementi fasade provlačili kroz objekat nisu postojala tipska rešenja konstruktivnih elemenata i samim tim smo dolazili to inovativnih rešenja projektovanih isključivo ovom objektu.

Rešavanje kompletno staklenih uglova kod glavnog ulaza u objekat predstavljalo je problem zbog nemogucnosti bilo kog PR fasadnog si-

stema da se tako velike staklene površine oslanjaju isključivo na konzolno oslonjene rigle, ali nakon uspešnog rešavanja tog problema, postigli smo efekat transparentnosti objekta i lakoće osnovne noseće konstrukcije.

Naš zadatak - da fasada izgleda što jednostavnije, bez vidiljivih elemenata na fasadi, ispunili smo tako što smo oluke, spoljašnu zaštitu od Sunca i sve prateće elemente sakrili iza kamenih ploča. Na taj način postignut je sklad, mir i čistina u architekturi objekta.

Iako je skoro otvorena, medijateka je svojom savremenom formom, materijalizacijom, zelenom fasadom i posebno svojom namenom postala centar interesovanja ljudi u ovom malom gradu.

Jelena Stamenković m.i.a.

WICONA, Wicslide 160 WAREMA, model E 80 A6 S

RENSON Invisivent Evo AKD
