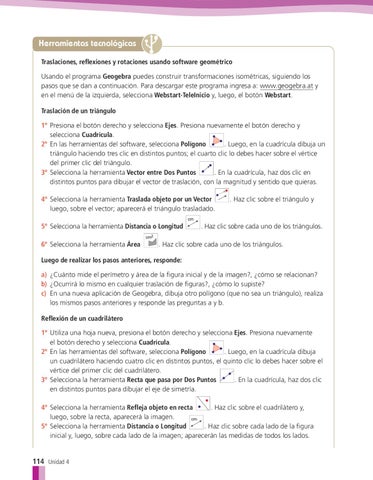

Herramientas tecnológicas Traslaciones, reflexiones y rotaciones usando software geométrico Usando el programa Geogebra puedes construir transformaciones isométricas, siguiendo los pasos que se dan a continuación. Para descargar este programa ingresa a: www.geogebra.at y en el menú de la izquierda, selecciona Webstart-TeleInicio y, luego, el botón Webstart. Traslación de un triángulo 1º Presiona el botón derecho y selecciona Ejes. Presiona nuevamente el botón derecho y selecciona Cuadrícula. 2º En las herramientas del software, selecciona Polígono . Luego, en la cuadrícula dibuja un triángulo haciendo tres clic en distintos puntos; el cuarto clic lo debes hacer sobre el vértice del primer clic del triángulo. 3º Selecciona la herramienta Vector entre Dos Puntos . En la cuadrícula, haz dos clic en distintos puntos para dibujar el vector de traslación, con la magnitud y sentido que quieras. 4º Selecciona la herramienta Traslada objeto por un Vector luego, sobre el vector; aparecerá el triángulo trasladado. 5º Selecciona la herramienta Distancia o Longitud 6º Selecciona la herramienta Área
. Haz clic sobre el triángulo y
. Haz clic sobre cada uno de los triángulos.
. Haz clic sobre cada uno de los triángulos.
Luego de realizar los pasos anteriores, responde: a) ¿Cuánto mide el perímetro y área de la figura inicial y de la imagen?, ¿cómo se relacionan? b) ¿Ocurrirá lo mismo en cualquier traslación de figuras?, ¿cómo lo supiste? c) En una nueva aplicación de Geogebra, dibuja otro polígono (que no sea un triángulo), realiza los mismos pasos anteriores y responde las preguntas a y b. Reflexión de un cuadrilátero 1º Utiliza una hoja nueva, presiona el botón derecho y selecciona Ejes. Presiona nuevamente el botón derecho y selecciona Cuadrícula. 2º En las herramientas del software, selecciona Polígono . Luego, en la cuadrícula dibuja un cuadrilátero haciendo cuatro clic en distintos puntos, el quinto clic lo debes hacer sobre el vértice del primer clic del cuadrilátero. 3º Selecciona la herramienta Recta que pasa por Dos Puntos . En la cuadrícula, haz dos clic en distintos puntos para dibujar el eje de simetría. 4º Selecciona la herramienta Refleja objeto en recta . Haz clic sobre el cuadrilátero y, luego, sobre la recta, aparecerá la imagen. 5º Selecciona la herramienta Distancia o Longitud . Haz clic sobre cada lado de la figura inicial y, luego, sobre cada lado de la imagen; aparecerán las medidas de todos los lados.
114 Unidad 4
