ΑΝΤΙΚΕΡΑΥΝΙΚΗ ΠΡΟΣΤΑΣΙΑ ΚΟΙΝΩΝ ΚΑΤΑΣΚΕΥΩΝ

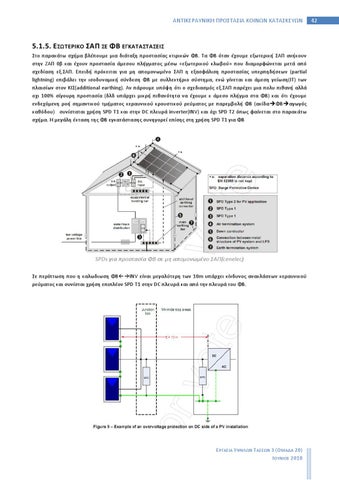

5.1.5. ΕΣΩΤΕΡΙΚΟ ΣΑΠ ΣΕ ΦΒ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Στο παρακάτω σχήμα βλέπουμε μια διάταξη προστασίας κτιρικών ΦΒ. Τα ΦΒ όταν έχουμε εξωτερική ΣΑΠ ανήκουν στην ΖΑΠ 0β και έχουν προστασία άμεσου πλήγματος μέσω «εξωτερικού κλωβού» που διαμορφώνεται μετά από σχεδίαση εξ.ΣΑΠ. Επειδή πρόκειται για μη απομονωμένο ΣΑΠ η εξασφάλιση προστασίας υπερπηδήσεων (partial lightning) επιβάλει την ισοδυναμική σύνδεση ΦΒ με συλλεκτήριο σύστημα, ενώ γίνεται και άμεση γείωση(ΙΤ) των πλαισίων στον ΚΙΣ(additional earthing). Αν πάρουμε υπόψη ότι ο σχεδιασμός εξ.ΣΑΠ παρέχει μια πολυ πιθανή αλλά οχι 100% σίγουρη προστασία (δλδ υπάρχει μικρή πιθανότητα να έχουμε κ άμεσο πλήγμα στα ΦΒ) και ότι έχουμε ενδεχόμενη ροή σημαντικού τμήματος κεραυνικού κρουστικού ρεύματος με παρεμβολή ΦΒ (ακίδαΦΒαγωγός καθόδου) συνίσταται χρήση SPD T1 και στην DC πλευρά inverter(INV) και όχι SPD T2 όπως φαίνεται στο παρακάτω σχήμα. Η μεγάλη έκταση της ΦΒ εγκατάστασης συνηγορεί επίσης στη χρήση SPD T1 για ΦΒ
SPDs για προστασία ΦΒ σε μη απομονωμένο ΣΑΠ(cenelec) Σε περίπτωση που η καλωδιωση ΦΒINV είναι μεγαλύτερη των 10m υπάρχει κίνδυνος ανακλάσεων κεραυνικού ρεύματος και συνίσται χρήση επιπλέον SPD Τ1 στην DC πλευρά και από την πλευρά του ΦΒ.
