Instalasi WRF-Chem

TUTORIAL Instalasi WRF-Chem

WRF-Chem merupakan model Weather Research and Forecasting (WRF) yang dipadukan dengan parameter kimia. Model tersebut mensimulasikan emisi, transportasi, percampuran dan transformasi kimia gasgas telusur dan aerosol secara simultan besama dengan parameter meteorologis. Model tersebut digunakan untuk investigasi kualitas udara skala regional dan interaksi skala awan antara awan-awan dan unsur-unsur kimia atmosfer. Penggunaan WRF-Chem sangat membantu peneliti dalam memprediksi parameter kimia atmosfer dalam skala meso (10-1000 km), namun masih memungkinkan untuk memperoleh data prediksi dalam skala lokal, tergantung domain yang dipilih. Proses menjalankan model ini cukup rumit. Model WRF-Chem ini biasanya diinstall di komputer atau server yang telah terinstall OS Linux dan juga membutuhkan compiler C dan fortran dan beberapa library seperti szip, zlib, jasper, libpng, udunits2, hdf5, dan netcdf. Selain di linux, sebenarnya bisa saja menginstall WRF-Chem di lingkungan Windows atau Mac OS. Hanya saja perlu penyesuaian konfigurasi environment, seperti misalnya di Windows harus menginstall software Cygwin selanjutnya menginstall compiler dan beberapa library yang sudah disebutkan sebelumnya. Pada tutorial kali ini, hanya menyajikan proses instalasi, maka dibutuhkan beberapa file installer seperti : • Untuk selection, pilih no 34, tekan enter

*Pemilihan mesin compiler tergantung compiler apa yang digunakan di dalam sistem

• Selanjutnya ada pilihan Compile for nesting, pilih no 1, tekan enter • Lakukan compile, ketik ./compile em_real > compile.log 2>&1, proses compile akan memakan waktu cukup lama (20-30 menit) • Setelah proses compile selesai, cek apakah ada error atau tidak. • Ketik vi compile.log, lalu ketik /Error

Instalasi WRFV3 • Ekstrak installer WRFV3.6.1.TAR.gz dengan perintah tar –xvzf WRFV3.6.1.TAR.gz • Maka akan dihasilkan direktori WRFV3, lalu masuk ke direktori tersebut • Ekstrak installer WRFV3-Chem-3.6.1.TAR.gz dengan command yang sama, maka akan dihasilkan direktori chem di dalam direktori WRFV3

Lakukan configurasi WRFV3, ketik command ./configure

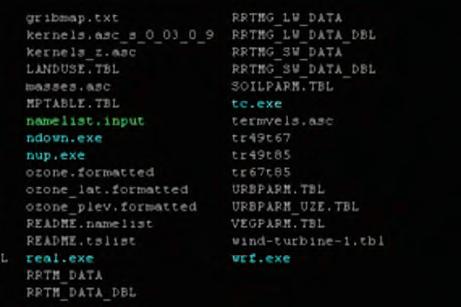

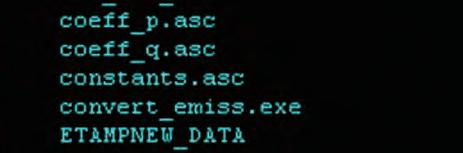

• Jika muncul tampilan speerti di gambar, maka proses compile berhasil • Cek juga di direktori run, jika ada file wrf.exe, real.exe, dll berwarana biru maka proses compile berhasil • Selanjut compile untuk bagian emisi, ketik ./compile emi_conv >&logemi • Jika sudah selesai cek dengan melihat isi direktori test/em_real

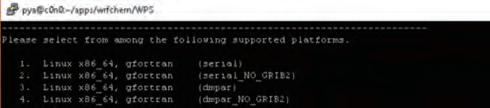

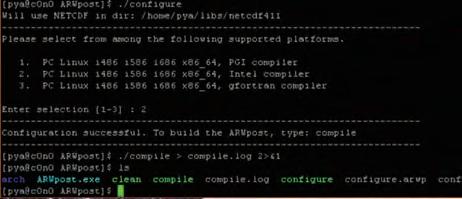

Instalasi WPSV3 • Ekstrak installer WPSV3 dengan command tar –xvzf WPSV3.6.1.TAR.gz, maka akan dihasilkan direktori WPS • Masuk ke direktori WPS • Lakukan configurasi, ketik ./configure Instalasi ARWPost • Ekstrak installer ARWPost dengan comman tar –xvzf ARWpost_V3.tar.gz, masuk ke direktori ARWpost • Lakukan konfigurasi, ./configure, pilih no. 3 untuk gfortran compiler.

• Untuk Enter selection, pilih no 3 • Lakukan compile, ketik ./compile > compile.log 2>&1 • Jika sukses, maka akan muncul link file geogrid.exe, metgrid.exe, dan ungrib.exe

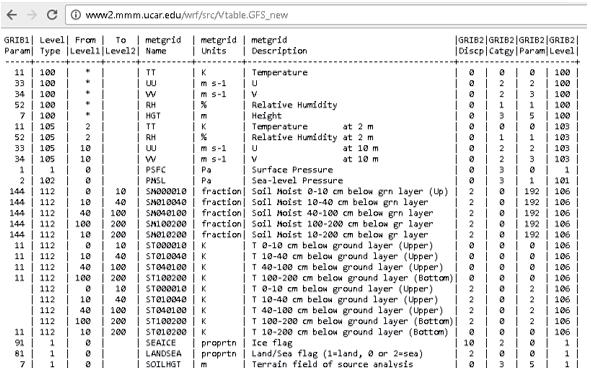

• E d i t fi l e V t a b l e . G F S d i d i r e k t o r i ungrib/Variable_Tables • Ketik mv Vtable.GFS Vtable.GFS.bak • Vi Vtable.GFS • Tekan insert • B u k a b r o w s e r , k e t i k l a m a n : http://www2.mmm.ucar.edu/wrf/src/Vtable.GFS_ne w • Select All, copy • Kembali ke terminal, klik kanan • Tekan esc, ketik :wq • Ketik cd ../../ • Ketik ln –sf ungrib/Variable_Tables/Vtable.GFS Vtable • Ubah path netcdf di bashrc ke netcdf 4.1.1 • Edit file configure.arwp cari bagian : FFLAGS = -ffree-form-O -fno-second-underscore - fconvert=big-endian -frecord-marker=4 F77FLAGS = -ffixed-form -O -fno-second- underscore -fconvert=big-endian Ubah menjadi FFLAGS = -ffree-form -cpp -O -fno-second-underscore -fconvert=big-endian -frecord-marker=4 F77FLAGS = -ffixed-form -cpp -O -fno-secondunderscore -fconvert=big-endian • Lakukan compile, ./compile > compile.log 2>&1 • Jika berhasil maka akan ada link file ARWpost.exe

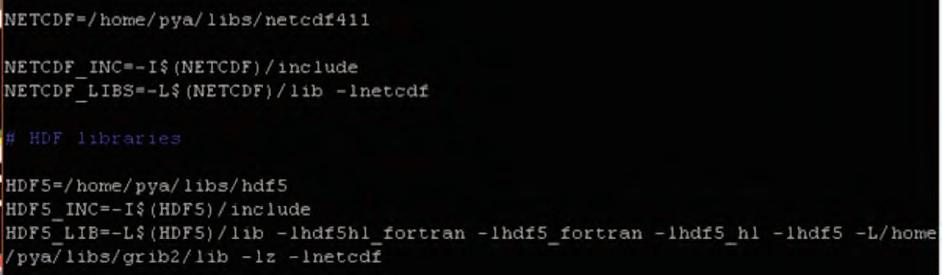

Instalasi PREPCHEM • Ekstrak installer PREPCHEM, ketik command tar –xvzf prep_chem_sources_v1.4_08aug2013.tar.gz • Masuk ke direktori PREP-CHEM-SRC-1.4/bin/build • Edit file include.mk.intel dan include.mk.intel.wrf (untuk compiler intel) • Ubah path NETCDF, HDF5, zlib dan compiler, sesuai pathnya dan tambahkan –lnetcdff untuk bagian HDF5 TUTORIAL

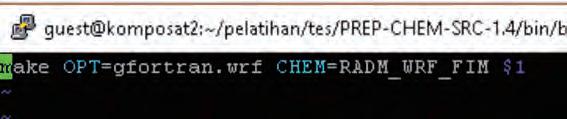

• Edit file mk.sh

• ./mk.sh • Selesai!

Prawira Yudha K PSTA- LAPAN
