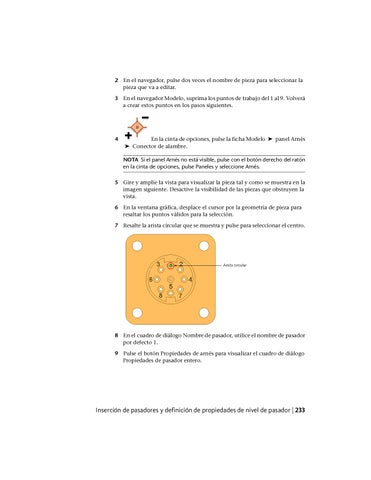

2 En el navegador, pulse dos veces el nombre de pieza para seleccionar la pieza que va a editar. 3 En el navegador Modelo, suprima los puntos de trabajo del 1 al 9. Volverá a crear estos puntos en los pasos siguientes.
4
En la cinta de opciones, pulse la ficha Modelo ➤ panel Arnés ➤ Conector de alambre. NOTA Si el panel Arnés no está visible, pulse con el botón derecho del ratón en la cinta de opciones, pulse Paneles y seleccione Arnés.
5 Gire y amplíe la vista para visualizar la pieza tal y como se muestra en la imagen siguiente. Desactive la visibilidad de las piezas que obstruyen la vista. 6 En la ventana gráfica, desplace el cursor por la geometría de pieza para resaltar los puntos válidos para la selección. 7 Resalte la arista circular que se muestra y pulse para seleccionar el centro.
8 En el cuadro de diálogo Nombre de pasador, utilice el nombre de pasador por defecto 1. 9 Pulse el botón Propiedades de arnés para visualizar el cuadro de diálogo Propiedades de pasador entero.
Inserción de pasadores y definición de propiedades de nivel de pasador | 233
