PORT FOLIO
El presente portafolio reúne algunos de mis proyectos realizados durante mi formación académica asi como en la vida laboral.
ALEXIS CORREA
INGENIERIA EN ARQUITECTURA

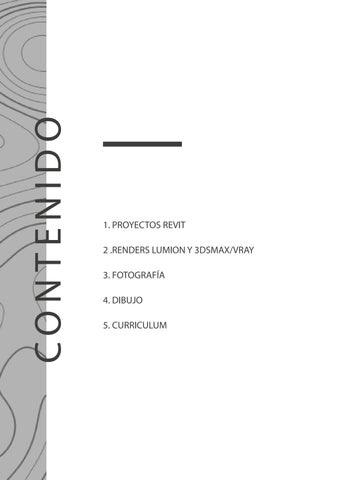

CONTENIDO
1. PROYECTOS REVIT
2 .RENDERS LUMION Y 3DSMAX/VRAY
3. FOTOGRAFÍA
4. DIBUJO
5. CURRICULUM
Plantas
Proyecto : Mercado SPGG
Año: 2021
El proyecto de Mercado de alimentos en el municipio de San Pedro Garza García, surgió por una problemática en municipio de inexistencia del mercados de alimentos a un costo razonable y con buena calidad y frescura, lo cual el proyecto logra satisfacer la necesidad de un lugar donde hacer compra y venta de alimentos a un buen precio con calidad y frescura ya que el mismo mercado tiene venta de alimentos cosechados en los huertos.
La problemática de tener un lugar en el cual poder realizar varias actividades sin tener que desplazarse a otra parte de la ciudad; el Mercado logra resolverlo ya que cuenta con una zona de venta de frutas y verduras, una zona de fast food con juegos en su parte superior, dos restaurantes con certificación michelin y un antro bar en el roof garden, generando así un lugar al cual se pueda asistir todo el día toda la semana.
01. 4
Plantas arquitectónicas
5
El espacio arquitectónico solo cobra vida en correspondencia con la presencia humana que lo percibe - TADAO ANDO
6
MERCADO SPGG
7
PROYECTO EJECUTIVO
Isométrico corte por fachada 1 8
MERCADO SPGG
Duela de madera de bamboo para tener un suelo cero contaminante de CO2 por especificación de distribuidor.
Murete de 0.50 m de altura para recibir barandal de cristal templado
Masetón relleno con cama de tezontle 0.05 m, cubierta con tierra con abono para plantas en maseton de 0.10 m.
Cable tensor de acero galvanizado de 1.12 mm, para sujeción de malla nylon con enredadera de planta tipo hiedra.
Soporte de aluminio para cable tensor, anclado a murete de concreto armado con acabado aparente.
Losa reticular de 12 casetones por cada 100 m2, con medidas para el caseton de 0.60 x 0.60m y nervadura de 0.10 m con un f´c 250 kg/m con capa de compresion de 0.06 m con un total de 0.35 m de altura.
Trabe primaria de 80 x 40 de concreto f´c 250 kg/m.
Columna de concreto reforzado acabado aparente con medidas de 0.85 x 0.85 m
Muro de canceleria tipo SPIDER con color negro satinado
Voladizo de 10.00 m con el fin de crear movimiento en el edificio y jugar con el volumen de un cubo seccionado en tres, desplasando cada sección a los laterales
Doble altura de 7.40 m en la Planta baja, para una sensación imponente por su gran altura.
Lampara LED integrada a plafon de madera.
Corte
A-N 00 PB 0.00 A-N 02 8.00 A-N 04 16.00 A-N 06 24.00 4 5 A-N 01 4.00 A-N 03 12.00 A-N 05 20.00
por fachada
7.40
0.48 1.51 1.03 1.78 0.60 4.00 4.00 4.00 4.00 4.00 4.00 INSTITUTO ESC. ACOT. METROS CLAVE ESCALA TIPO DE PLANO REVISÓ PROYECTÓ TIPO DE PROYECTO UBICACIÓN Correa Junco Alexis Av. Ricardo Margain Campestre,San Pedro N.L. Ing. Arq. Jesús Carlos Hernández Cruz Ing. Arq. Marco Antonio Muñoz Ing. Arq. Alfonso MERCADO ALIMENTOS S.P.G.G. 1 : 75 D-01 PLANO CORTE FACHADA MERCADO SAN 1 : 75 Corte por fachada 2 9
10
MERCADO SPGG 11
BOCETOS
Proyecto : Columbario Año : 2018 12
13
14
15
Client Project : Compnay Name & Co.
Year : 2020
Lorem ipsum dolor sit amet, consectetuer adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. Ut wisi enim ad minim veniam, quis nostrud exerci tation ullamcorper suscipit lobortis nisl ut aliquip ex ea.
16
17
Proyecto : Depto. Rebsamen
Año : 2022
Departametnos proyectados en la ciudad de México para un cliente con un terreno con xonstrucción existente, el cual se demolera para iniciar la obra de los departamentos. Este proyecto consta de 7 departamentos, 2 por nivel en los niveles superiores, y uno en la planta baja, incluye amenidades como gimnacio, carril de nado, roof garden y áreas verdes.
Los departamentos cuentan con estacionamiento subterraneo, cada departamento cuenta con un espacio para un automovil. este proyecto fue realizado como inicio de mi servicio social, pero al agradarles el proyecto me pidieron que siguiera con el proyecto.
-Siete departamentos de 125 m2 cada uno
-Gymnasio completo
-Carril de nado
-Bodegas para cada departamento
-Roof garden común
-Estacionamiento subterraneo con un lugar para cada departamento
-Áreas verdes
18
19
20
RENDERS
En este apartado,colocare algunos render realizados durante mi formación académica asi como en la vida laboral.
02. 21
22
23
24
25
26
27
FOTOGRAFÍA RAW
Una de las pasiones que descubrí a partir de una asignatura de la carrera fue la fotografia y el como plasmas momentos para que perduren, me gusta tomar fotografías de arquitectura así como el street photography. Muy pocas de mis fotografias las paso por arreglos en PS, me gusta lograr la mejor fotografia en estado RAW.
03.
28
29
30
Fotografia con modelo
Street photography 31
32
04.
Algo que me desestresa es dibujar, actualmente lo he dejado puesto que no tengo mucho tiempo, pero es una de mis pasiones desde pequeño y quiero compartirles un poco de lo que he hecho. De igual forma me gusta hacer sketches de arquitectura , lastimosamente se qudearon en un disco duro que no pude recuperar.
Dibujos 33
34
35
36
37
PORTFOLIO
Recien egresado que busca aprender, conocer y sentir el verdadero significado de la arquitectura. Apasionado por el dibujo, fotografía y arquitectura en general. Iniciando una pagina donde comparto renders, fotos en formato RAW y algunos dibujos.
He desarrollado habilidades a lo largo de mi experiencia laboral, adoptando y reforzando valores como lealtad, trabajo en el equipo, tolerancia a la frustración, resolución de conflictos.
Busco hacer carrera en una empresa que me permita aprender de ellos y a su vez mostrar lo aprendido u obtenido en mi carrera.
¡Espero haya sido interesante mi portafolio!
https://www.linkedin.com/in/alexis-correa-junco/ https://issuu.com/alexiscorrea87/docs/portfolio
5554055396 alexis.jcj@hotmail.com
ALEXIS CORREA
¡Hola! soy Alexis Correa
