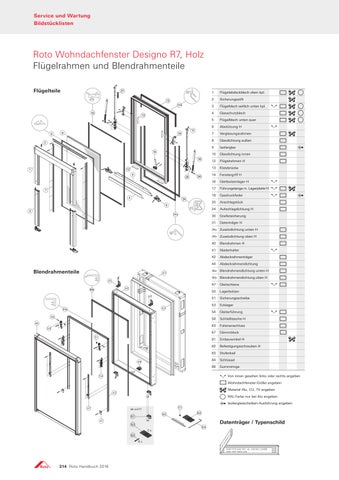

Service und Wartung Bildstücklisten
Roto Wohndachfenster Designo R7, Holz Flügelrahmen und Blendrahmenteile Flügelteile 34b
34a
Blendrahmenteile
67
1
Flügelabdeckblech oben kpl.
2
Sicherungsstift
3
Flügelblech seitlich unten kpl.
4
Glasschutzblech
5
Flügelblech unten quer
6
Abstützung H
7
Verglasungsrahmen
8
Glasdichtung außen
9
Isolierglas
10
Glasdichtung innen
12
Flügelrahmen H
13
Klotzbrücke
14
Fenstergriff H
16
Gleitbolzenlager H
17
Führungstange m. Lagerplatte H
18
Gasdruckfeder
20
Anschlagstück
24
Aufschlagdichtung H
30
Greifersicherung
31
Datenträger H
34a
Zusatzdichtung unten H
34b
Zusatzdichtung oben H
40
Blendrahmen H
41
Niederhalter
42
Abdeckrahmenträger
44
Abdeckrahmendichtung
45a
Blendrahmendichtung unten H
45b
Blendrahmendichtung oben H
47
Gleitschiene
50
Lagerbolzen
51
Sicherungsscheibe
53
Ecklager
54
Gleiterführung
81 40
63
45a 50
53 51
58
58
Schließtasche H
63
Folienanschluss
67
Dämmblock
81
Einbauwinkel H
82
Befestigungsschrauben H
83
Stufenkeil
84
Schlüssel
86
Gummiringe Von innen gesehen links oder rechts angeben
54
Wohndachfenster-Größe angeben Material Alu, CU, TV angeben 42
RAL-Farbe nur bei Alu angeben Isolierglasscheiben-Ausführung angeben 47
51
ab xx/11
82
81
83
41
Datenträger / Typenschild
83
84
82 8x W DF 847 123456 WDF R75 KBW HAT 9/11 9/11 AL AL 9048 105740 123456 www.roto-frank.com
314 Roto Handbuch 2016
