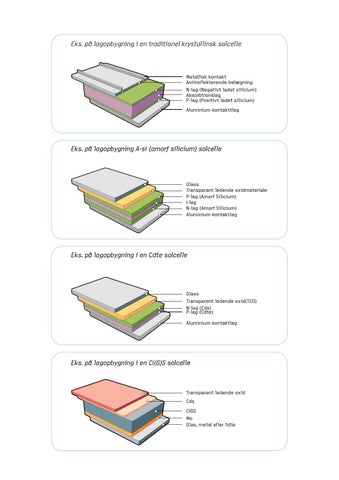

Eks. på lagopbygning i en traditionel krystallinsk solcelle

Metalliske kontakt Metallisk kontakt Antireflekterende belægning Antireflekterende belægning n+ lag (Negativt ladet silicium) N-lag p- type wafer Absorbtionslag p+ lag P-lag (Positivt ladet silicium) Aluminium kontaktlag Aluminium kontakttlag

Eks. på lagopbygning A-si (amorf silicium) solcelle

Metalliske kontakt Antireflekterende belægning n+ lag p- type wafer p+ lag

Aluminium kontaktlag

Glass Transparant ledende oxidmateriale P-lag (Amorf Silicium) I-lag N-lag (Amorf Silicium) Aluminium kontaktlag

Eks. på lagopbygning i en Cdte solcelle

Transtarent ledende oxid (TCO) CdS

CIGS Mo

Glass, metal folie, plastik

Glass Glass Transparent ledende oxid (TCO) Transparent ledende oxid(TCO) n-lag (CdS) N-lag (Cds) p-lag (CdTe) P-lag (Cdte) Aluminium kontaktlag Aluminium kontaktlag

Eks. på lagopbygning i en CI(G)S solcelle

Transparent ledende oxid Cds CIGS Mo Glas, metal eller folie
