ANALISIS
TALLER ARQUITECTÓNICO IV
DOCENTES:
ARQ. BRIAN SANCHEZ
ARQ. VANESSA GUZMAN
TEMA:
USO MIXTO:
COMERCIO - OFICINAS.
GRUPO 4
INTEGRANTES:
ALVARO PEÑA MEDINA
JEAN PIER TINEO BALLEZ
LORENZO MARROQUIN
GUILLERMO SANDOVAL

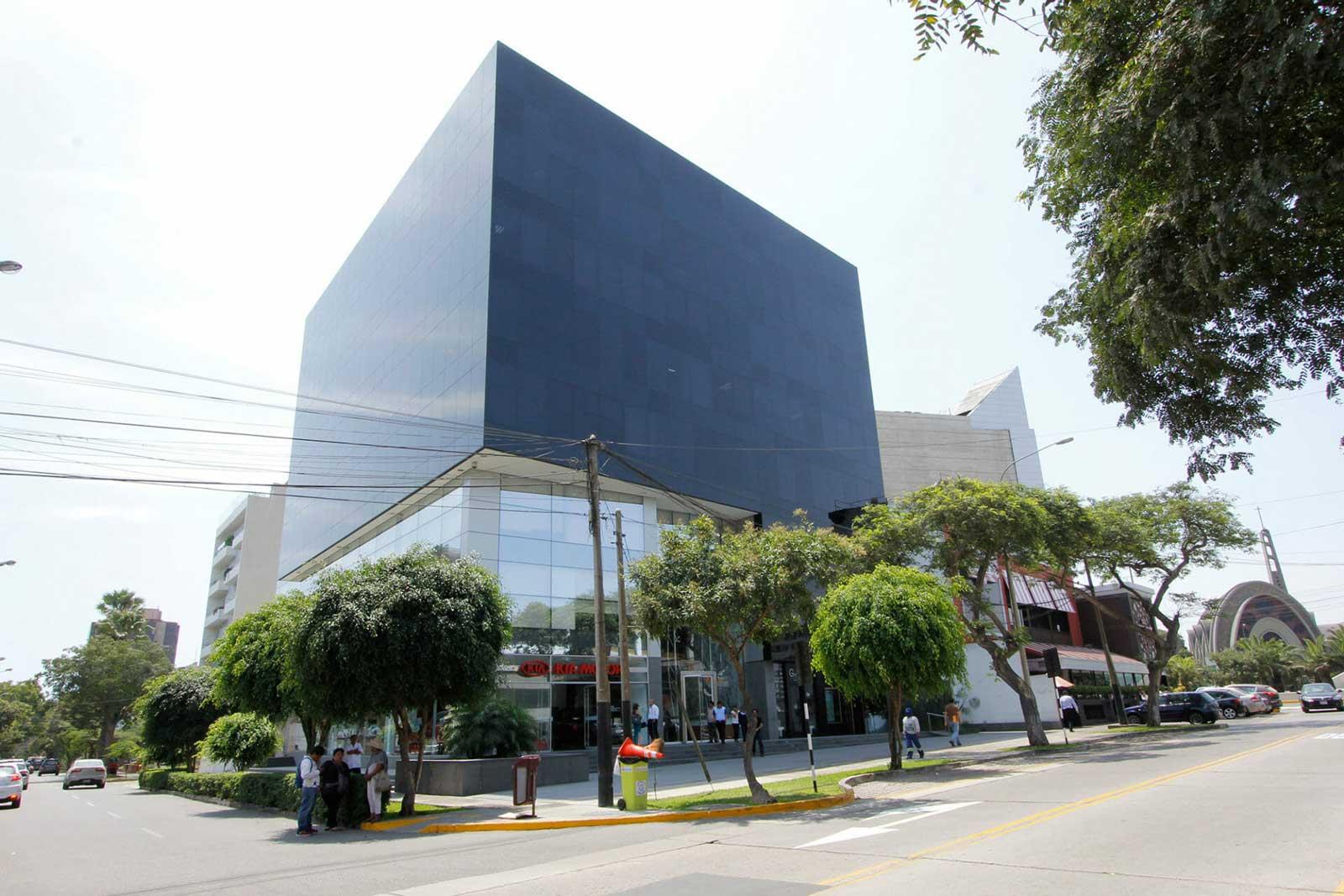

EDIFICIO CORPORATIVO SANTA CRUZ
Nacional
EDIFICIO CORPORATIVO UZ

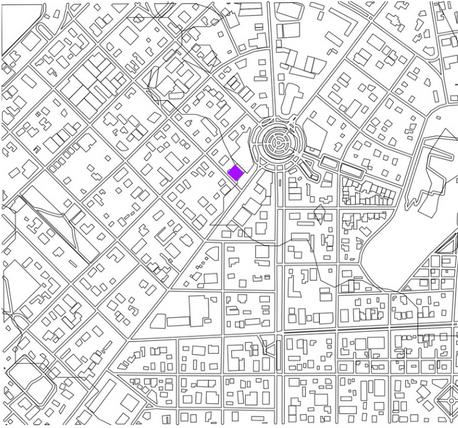

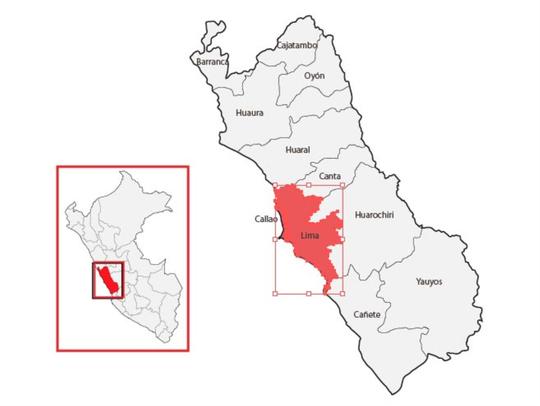

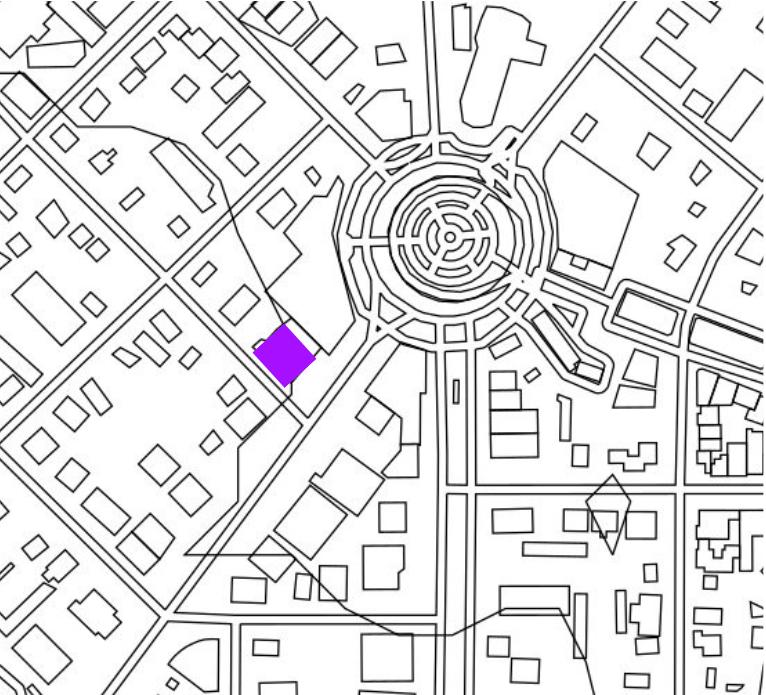

Plano de localización
Plano de ubicación
LOCALIZACIÓN Y UBICACIÓN
País: Perú
Dirección: Av. Santa Cruz 830, Miraflores
Propietarios: ALPINA INMOBILIARIA
Área de terreno: 720 m2
TALLER ARQUITECTÓNICO IV
GRUPO 4
A N Á L I S I S C O N T E X T U A L
DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA:
1
LAMINA
Conclusiones
Este área cuenta unos cuantos equipamientos de recreación y salud, Destacando la zona arqueológica Huaca Pucllana.
A N Á L I S I S C O N T E X T U A L M A C R O
GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA ANALISIS DE CONTEXTO MEDIATO 2
Leyenda general Edificio Corporativo Santa Cruz Leyenda de equipamientos Educación Religioso Recreación Otros usos Zona arqueológica Salud 1 2 1 2 Óvalo Gutiérrez Huaca Pucllana
TALLER ARQUITECTÓNICO IV
Contexto mediato
A N Á L I S I S C O N T E X T U A L M A C R O TALLER ARQUITECTÓNICO IV GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA ACCESIBILIDAD Y TRANSPORTE 3 Nodos e hitos Leyenda Edificio Corporativo Santa Cruz 1 Nodos Hitos 2 1 1 3 3 4 5 Óvalo Gutiérrez

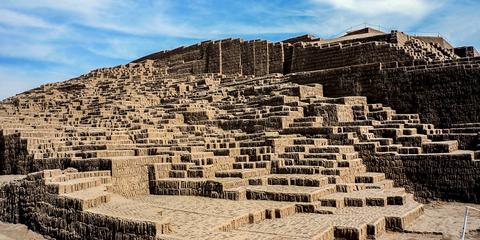

Huaca Pucllana
1. 2.
3. Parque Bandell Powell
4. Parque Manuel Solari

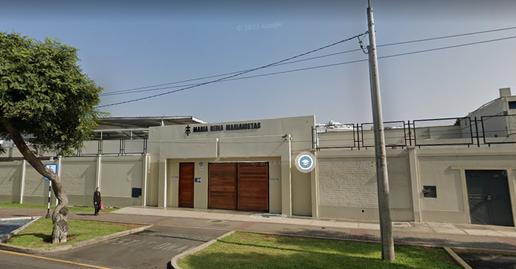

Colegio María Reina Marianistas
Coolbox 3. Burger King
1. 2.
4. Parroquia Santa María Reina

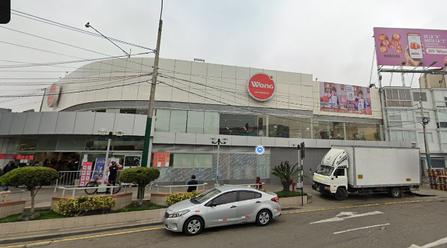

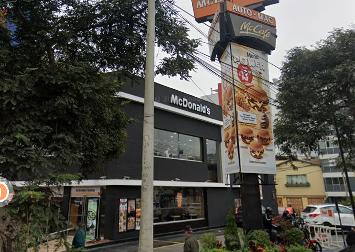

5. Wong 6. McDonald's
7. Starbucks
8. Tottus
2 4 5 6 7 8 9
9. Iglesia Adventista del Séptimo Día de Miraflores
Conclusiones
Los nodos hallados son muy relevantes, siendo parques y una huaca. Los hitos van desde
a colegios.
A N Á L I S I S C O N T E X T U A L M A C R O Leyenda
GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA ACCESIBILIDAD Y TRANSPORTE 4 Nodos e hitos Edificio Corporativo Santa Cruz 1
TALLER ARQUITECTÓNICO IV
supermercados
Nodos Hitos 2 1 1 3 3 4 5 2 4 5 6 7 8 9
Óvalo Gutiérrez 1. 2. Huaca Pucllana
Colegio María Reina Marianistas 1. 5. Wong

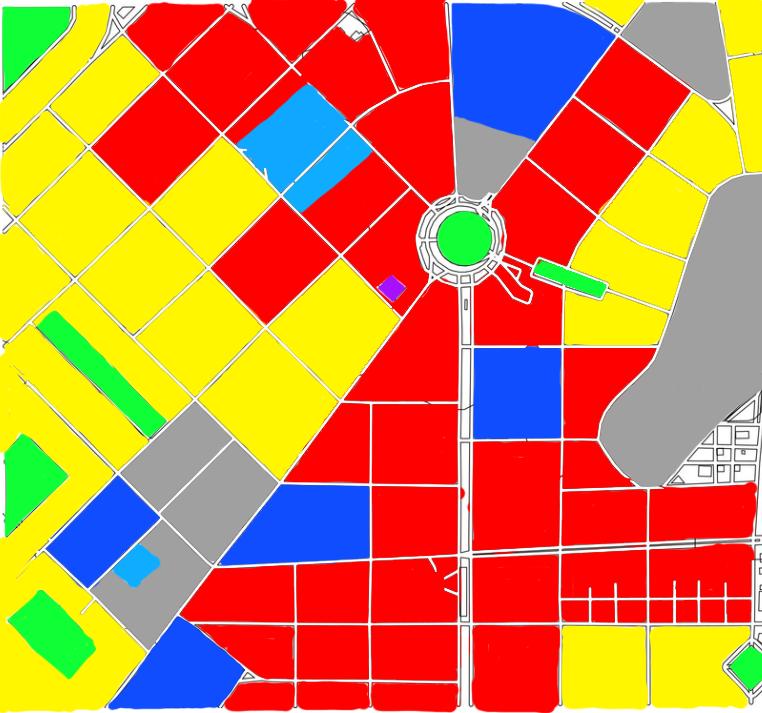

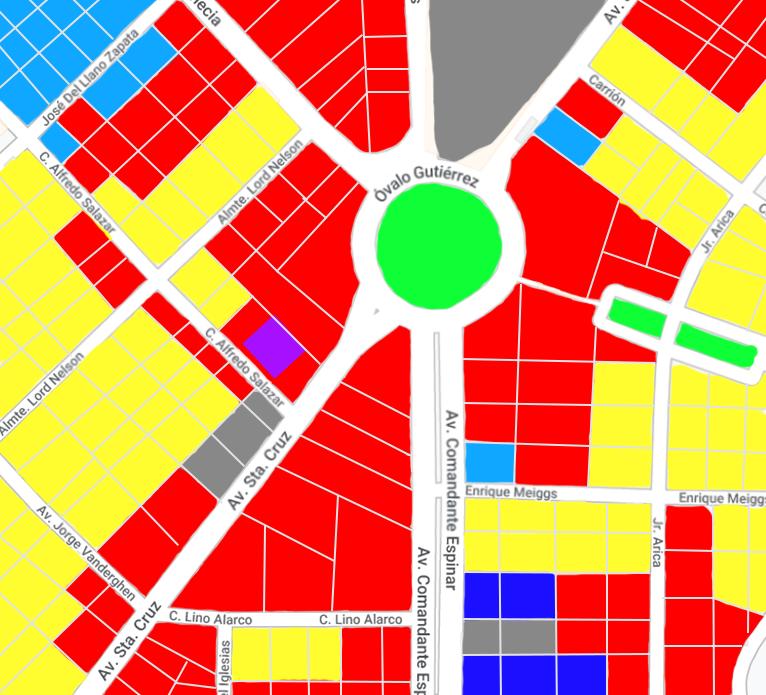

Uso de suelos
Leyenda general
Edificio Corp. Santa Cruz se encuentra una zona mayormente comercial, permitiendo a los transeúntes encontrar algún producto que desee sin caminar demasiado
TALLER ARQUITECTÓNICO IV GRUPO 4
5
A N Á L I S I S C O N T E X T U A L M A C R O
DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA USO DE SUELOS
Edificio

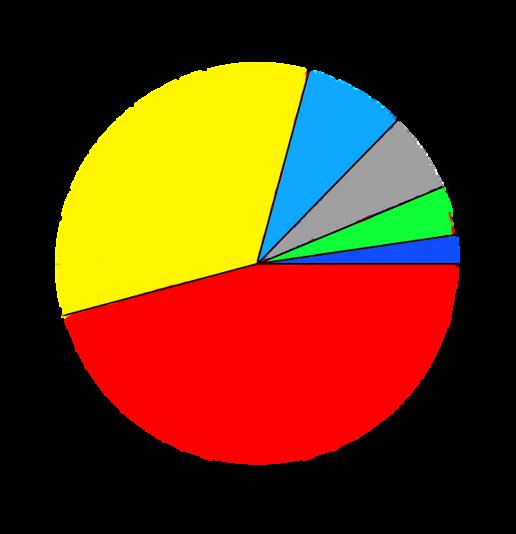

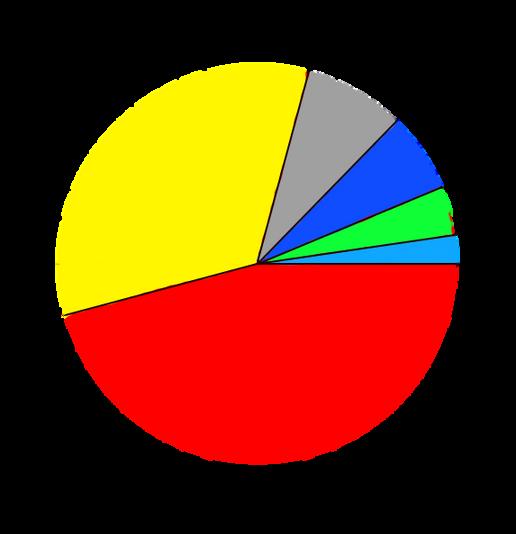

Gráfia de uso de suelo Educación Comercio Otros usos Vivienda 45% Conclusiones Recreación Salud 35% 7% 7% 4% 2%
Corporativo Santa Cruz
Conclusiones
Hay una buena cantidad de vías que ayudan a llegar al edificio analizado.
A N Á L I S I S C O N T E X T U A L M A C R O Leyenda
general
Leyenda de vías por importancia TALLER ARQUITECTÓNICO IV GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA ACCESIBILIDAD Y TRANSPORTE 6 Analisis de vías Edificio Corporativo Santa Cruz Vía principales Vías
1 2

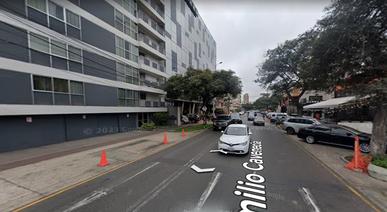

Av. Emilio Cavenecia
1.
secundarias Vías locales
3
2. Av. Santa Cruz

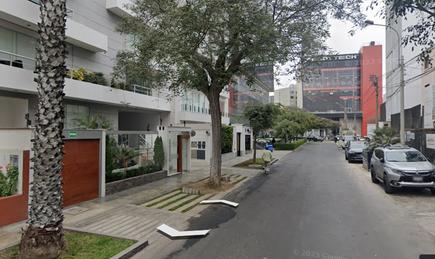

3. Calle Alfredo Salazar
Fljuo
Flujo
Conclusiones
A N Á L I S I S C O N T E X T U A L M A C R O
GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA ACCESIBILIDAD Y TRANSPORTE 7 Flujo vehicular Edificio Corporativo Santa Cruz 1
Leyenda TALLER ARQUITECTÓNICO IV
leve
moderado
Cavenecia 3
No hay un flujo vehicular denso al rededor dek edificio, por lo que llegar a este no es dificultoso. -
Av. Emilio
A
A
Av. Santa Cruz C -C Av. Comandante Espinar B - B

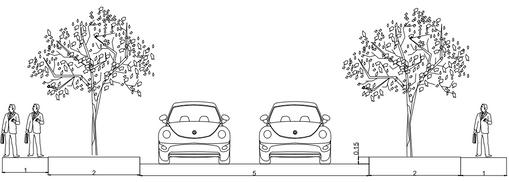

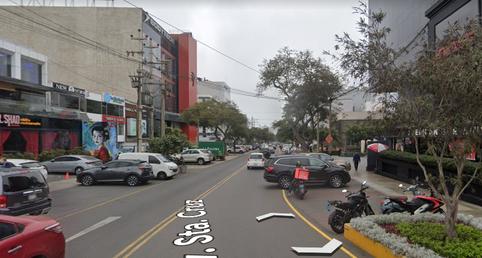

Sección vial

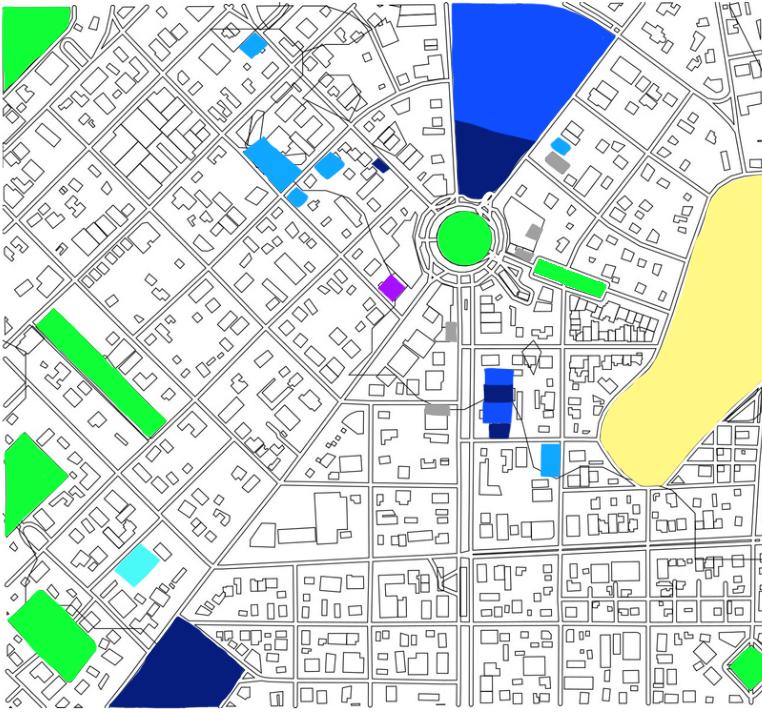

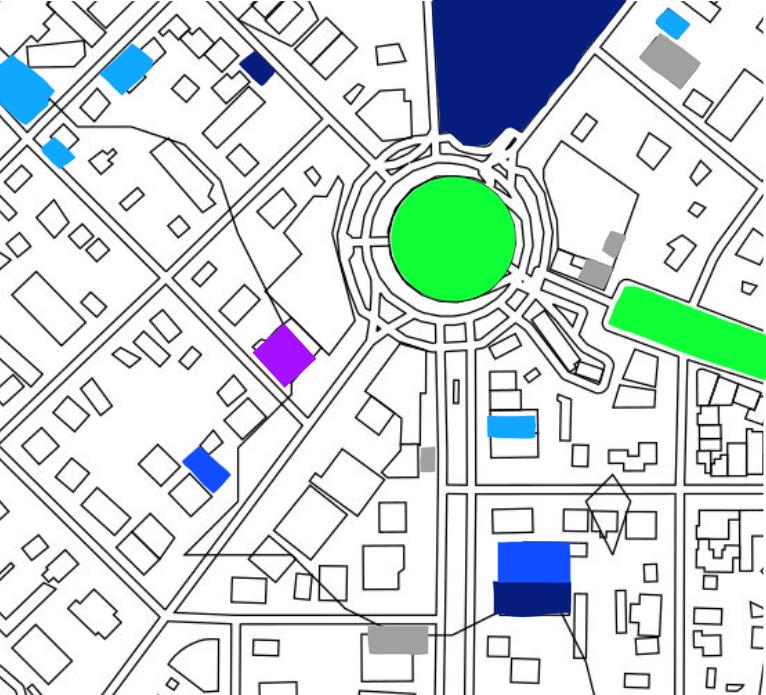

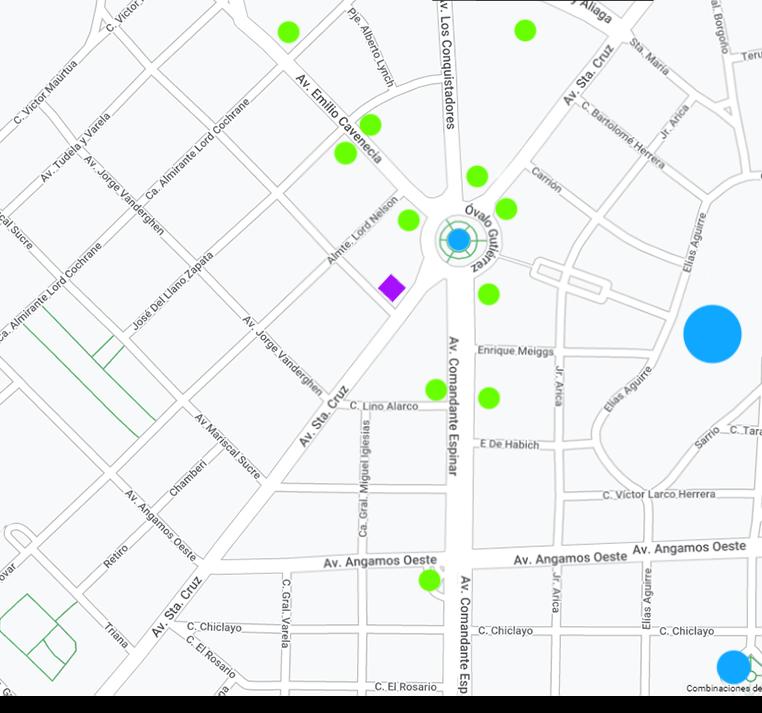

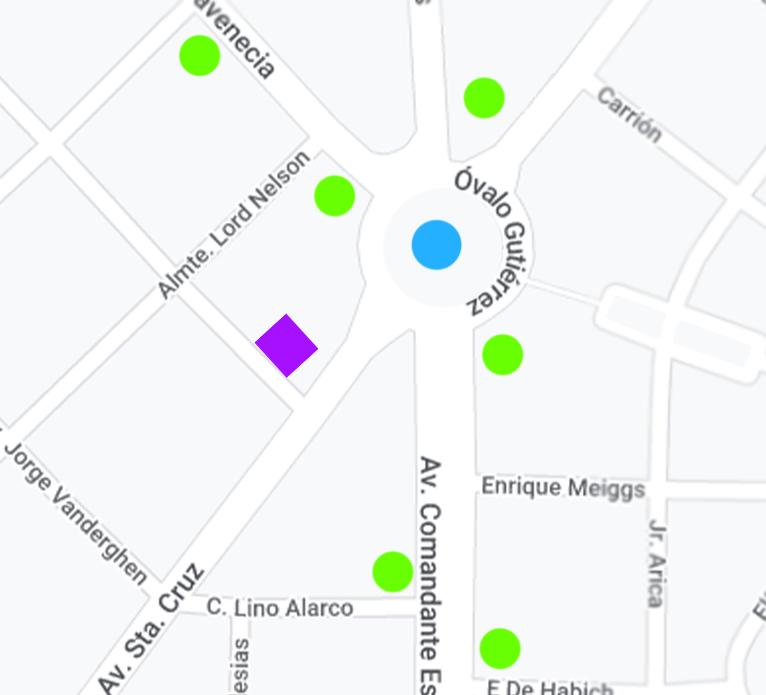

Leyenda de equipamientos
Educación
Recreación
Otros usos Salud 2. Óvalo Gutiérrez
Religioso
Conclusiones
Al rededor del Edificio Corp. Santa Cruz existen pocos equipamientos de recreación, destacando el Óvalo Gutiérrez.
A N Á L I S I S C O N T E X T U A L M I C R O TALLER ARQUITECTÓNICO IV GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA ANÁLISIS DE CONTEXTO MEDIATO 8 Contexto inmediato Leyenda general Edificio Corporativo Santa Cruz 1 2
Parroqui Santa Maria Reina 1.
Nodo

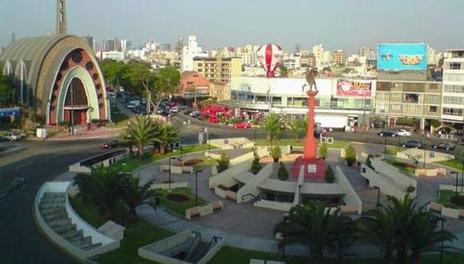

Óvalo Gutiérrez 1.
Hito
1.
2.
3.

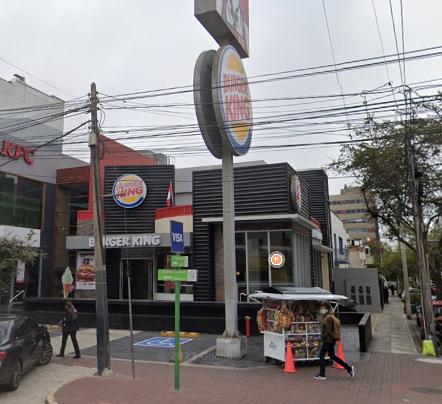

Burger King

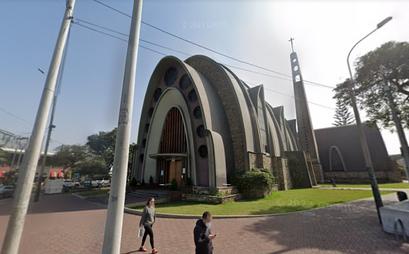

Parroquia Santa María Reina
McDonald's 4. Starbucks 5.Tottus

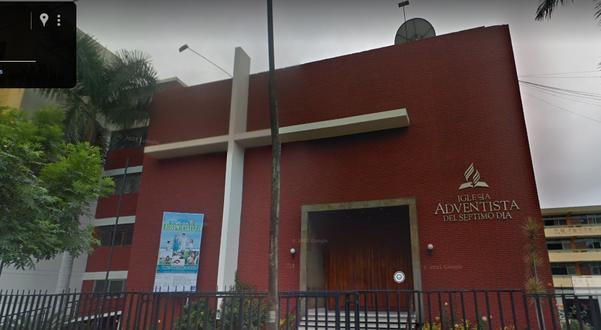

6.Iglesia Adventista del Séptimo Día de Miraflores
Conclusiones
Cerca al Edificio Corp. Santa Cruz un único nodo, pero muy importante. Los hitos que se hayados son de comercio y de centros religiosos.
A N Á L I S I S C O N T E X T U A L M I C R O TALLER ARQUITECTÓNICO IV GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA ACCESIBILIDAD Y TRANSPORTE 9 Nodos
Leyenda Edificio Corporativo Santa Cruz 1
se hitos
1
1 2 3 4 5 6
A N Á L I S I S C O N T E X T U A L M I C R O Leyenda TALLER ARQUITECTÓNICO IV GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA ACCESIBILIDAD Y TRANSPORTE 10 Nodos se hitos Edificio Corporativo Santa Cruz 1 1 Nodo Hito Burger King
Parroquia Santa María Reina
McDonald's 4. Starbucks 5.Tottus
1.
2.
3.
1 2 3 4 5 6
6.Iglesia Adventista del Séptimo Día de Miraflores
3. McDonald's
Burger King
1.
6. Iglesia Adventista del Séptimo Día de Miraflores
Conclusiones

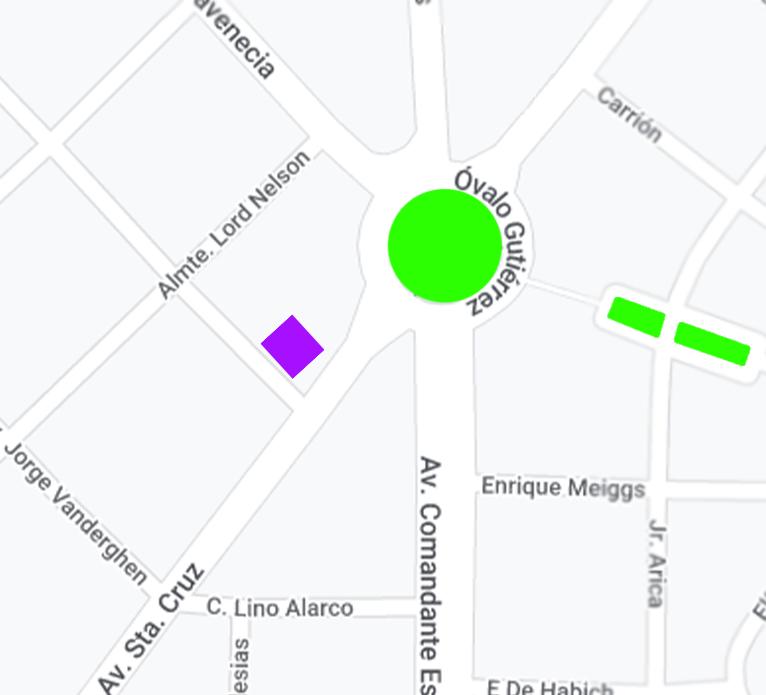

Existe escazas áreas verdes al rededor del Edificio Corp. Santa Cruz.
A N Á L I S I S C O N T E X T U A L M I C R O TALLER ARQUITECTÓNICO IV GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA ÁREAS VERDES 11 Áreas verdes Leyenda Edificio Corporativo Santa Cruz 1 2

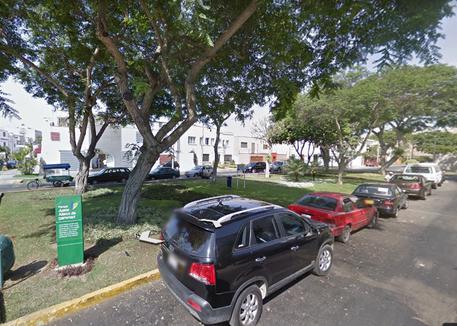

Recreación
2. Parque Juana de Arco de Dammert
1. Óvalo Gutiérrez
1
TALLER ARQUITECTÓNICO IV
A N Á L I S I S C O N T E X T U A L M I C R O
GRUPO
DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA USO DE SUELOS 12
4
Edificio
Cruz Gráfia de uso de suelo Educación Comercio Otros usos Vivienda 45% Conclusiones Recreación Salud 35% 7% 7% 3% 3% Edificio Corp. Santa Cruz
encuentra
zona mayormente comercial, seguido
viviendas existentes.
Uso de suelos Leyenda general
Corporativo Santa
se
una
de las
Leyenda
Edificio Corporativo Santa Cruz

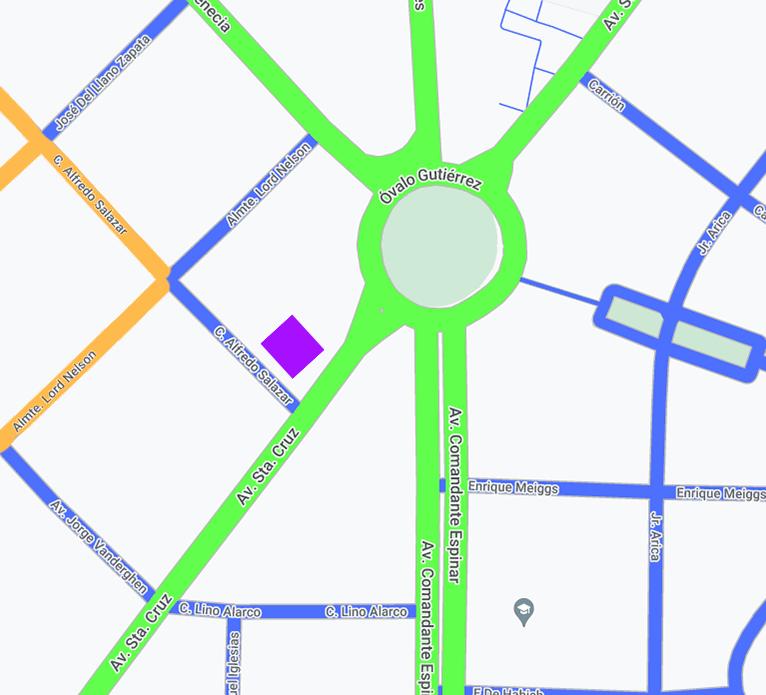

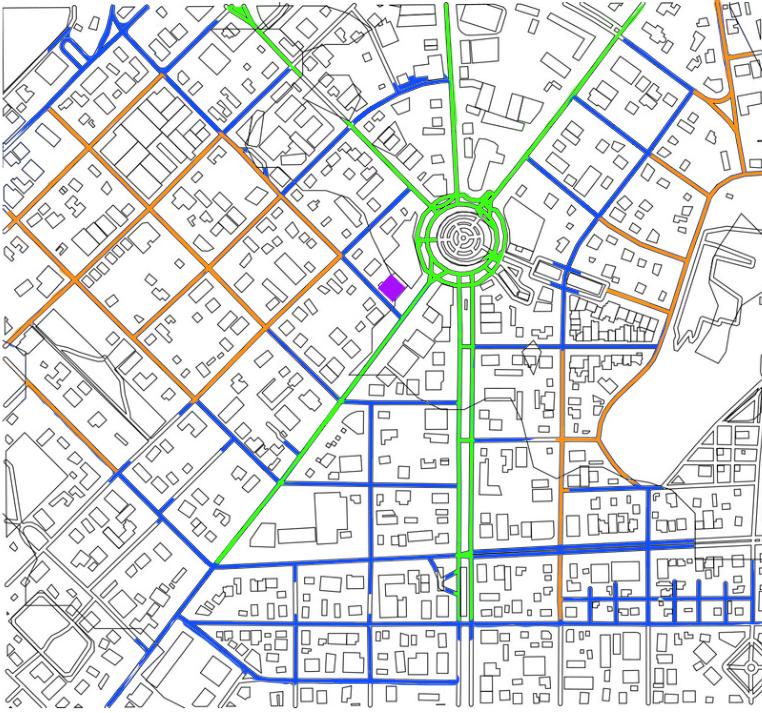

Leyenda de vías
Vía principal
Av. Emilio Cavenecia 1. 2. Av. Santa Cruz
Vías secundarias
3. Calle Alfredo Salazar
Vías locales
Conclusiones
Edificio Corp. Santa Cruz. tiene buen acceso gracias a las vías principales conectadas por el Óvalo Gutiérrez.
A N Á L I S I S C O N T E X T U A L M I C R O
ARQUITECTÓNICO
GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA ACCESIBILIDAD Y TRANSPORTE 13
TALLER
IV
Análisis vías
2
1 3
Accesibilidad y transporte

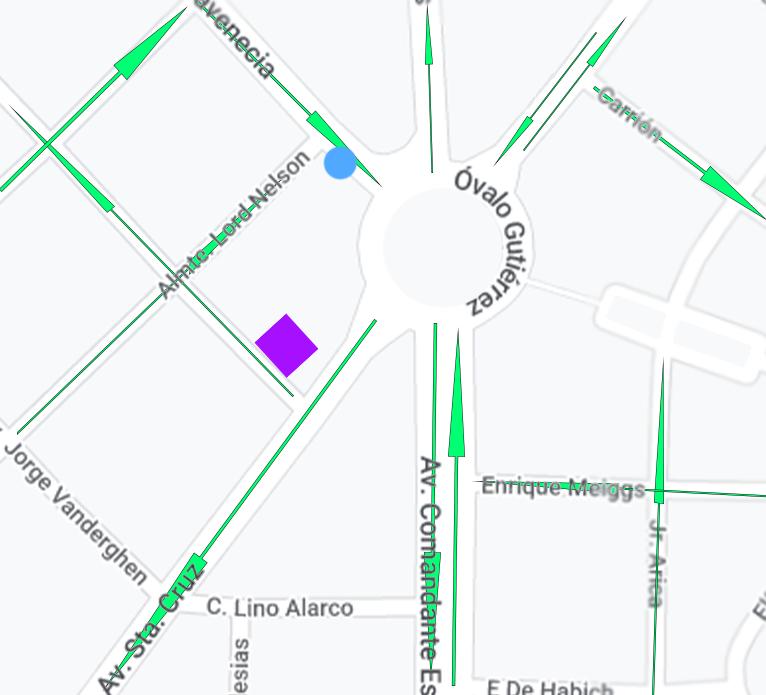

Sentido de vía

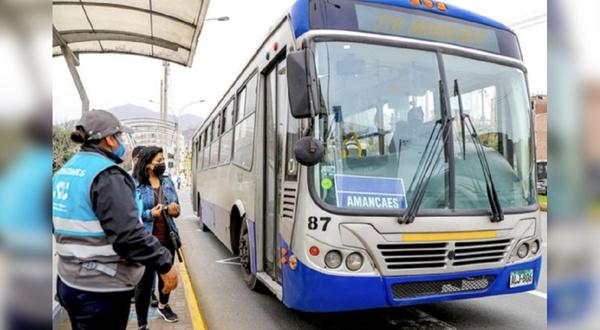

Paradero formal
1

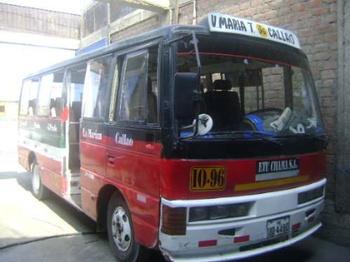

Por este paradero pasa líneas de transporte ´publico como: IO28A, IO96, OM52
2
Paradero de la línea de autobús 301
Línea IO96 Línea 301
No se encontraron paraderos informales ni ciclovías
Conclusiones
Hay muy pocos paraderos formales, pero es el de la Línea 301 cual destaca por ser del Corredor Azul, una línea importante en la ciudad
A N Á L I S I S C O N T E X T U A L M I C R O
ARQUITECTÓNICO
GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA ACCESIBILIDAD Y TRANSPORTE 14
Corporativo Santa Cruz 1
Leyenda TALLER
IV
Edificio
3
1
2

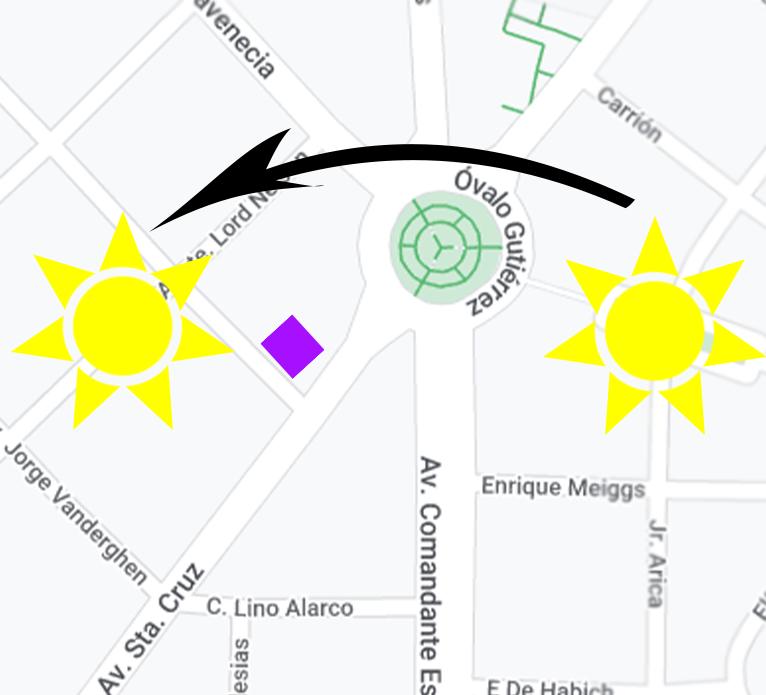

El sol va en dirección Este a Oeste
Luz natura al edificio: mañanas-parte Este, tardes por el Oeste en
Conclusiones
Edificio Corp. Santa Cruz. tiene buena iluminación por las mañanas y tardes, por los lados este y oeste, gracias también a la cantidad de vidrio usado
A N Á L I S I S M I C R O
DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA ASOLEAMIENTO 15 Asoleamiento Edificio Corporativo Santa Cruz 1
Leyenda TALLER ARQUITECTÓNICO IV GRUPO 4
1
E O

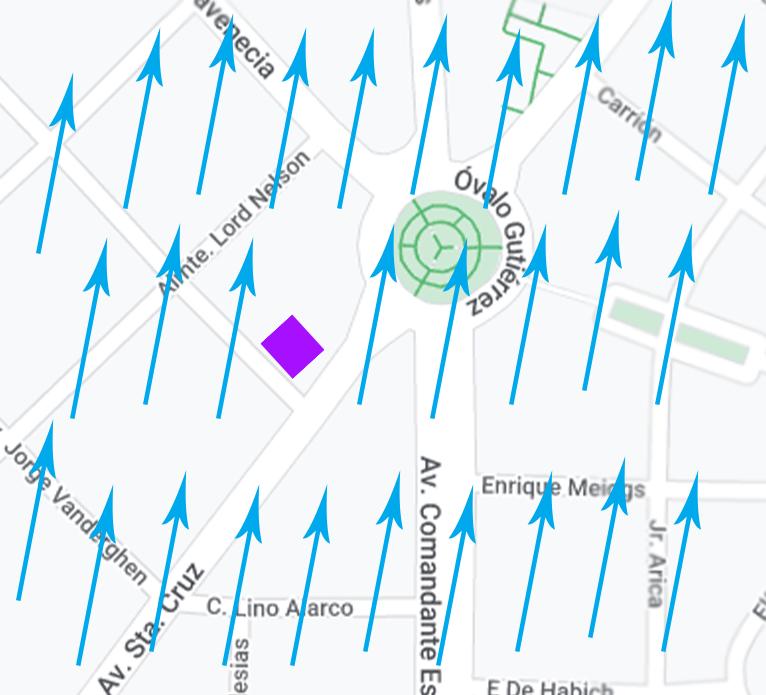

El viento va en dirección de sur a norte la mayor parte del día
Aproximadamente la velocidad del viento va desde unos 15 a 25 Km/h
Conclusiones
Dada la orientación del edificio, este tiene una ventilación buena por las mañanas y tardes.
A N Á L I S I S M I C R O
DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA
Vientos Leyenda Edificio Corporativo Santa Cruz 1
TALLER ARQUITECTÓNICO IV GRUPO 4
VIENTOS 16
1
Viento

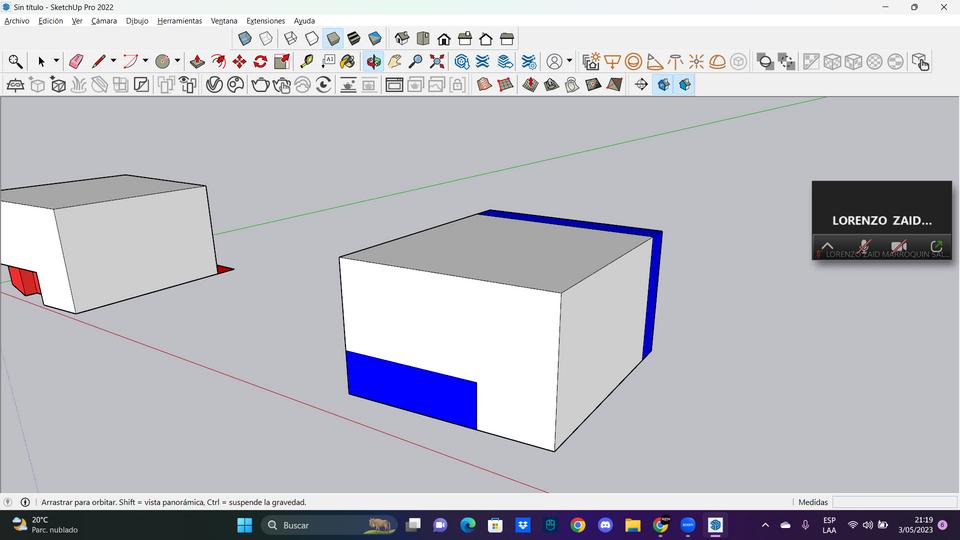

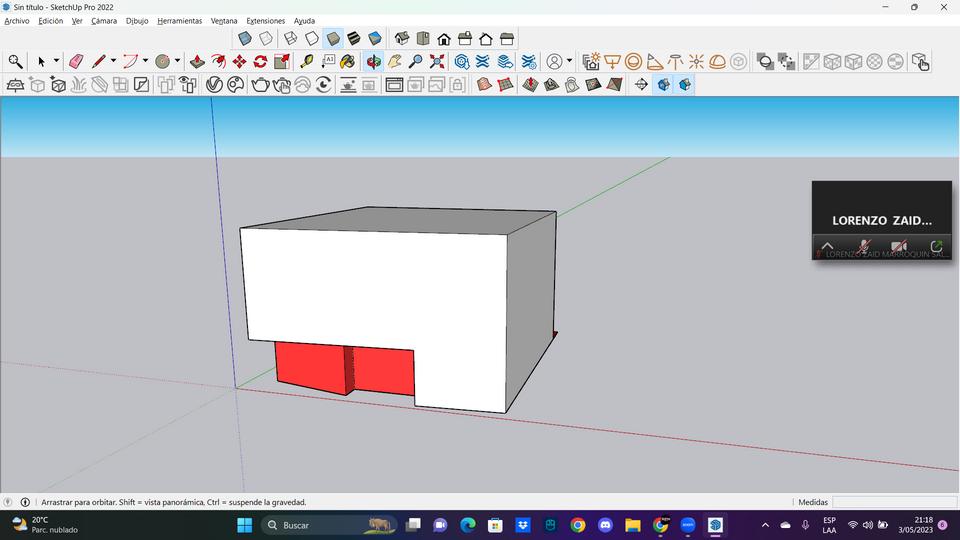

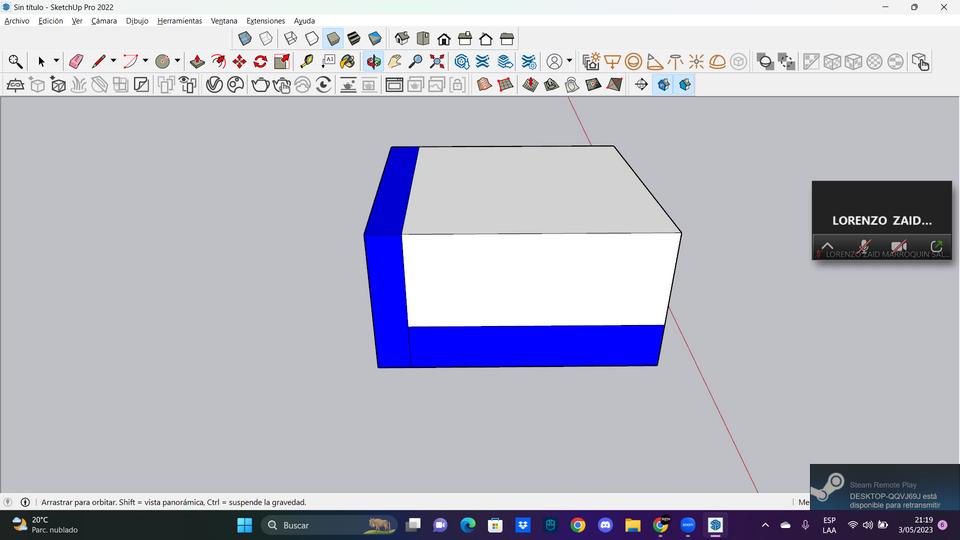

Sustracción y Jerarquía
1 2 3
Sustracción Sust volumenactual
O TIVO RUZ 4
Conclusiones: Sustracción Jerarquía
Deserunparalepipedo clásico,pasaatener sustraccionesquele generanvolados.
Graciasalprincipio mencionado,segenera unagransustracciónen laentrada,obteniendo jerarquíaparaesta.
PRINCIPIOS ORDENADORES
Ambosprincipiosjueganunrol muyimportanteparala composiciónfinaldeledificio brindandounvistamas imponente,desdelavista espectador.
A N Á L I S I S F O R
ARQUITECTÓNICO
GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA 17
TALLER
IV
CONCLUSIONES:
En conclusión el primer piso esta organizado por un recorrido, mientras en los otros niveles por una distribución centralizada.

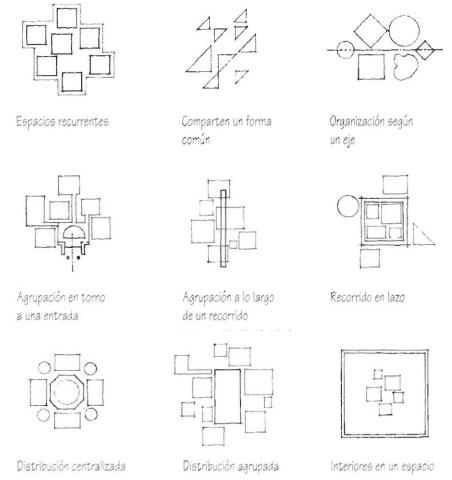

ORGANIZACIÓN FORMAL
TALLER ARQUITECTÓNICO IV GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA 18

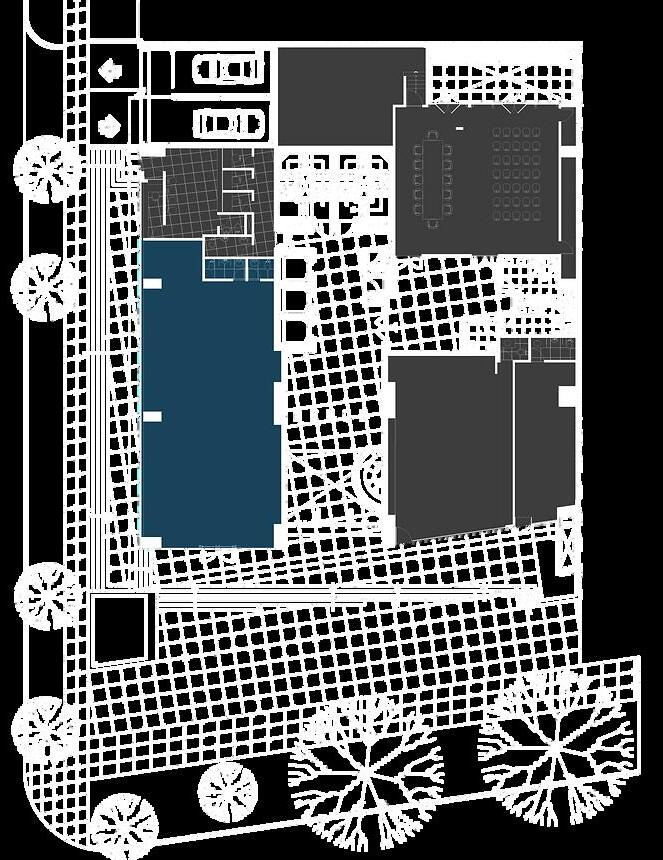

EN LA PRIMERA PLANTA LOS ESPACIOS DE AGRUPAN MEDIANTE UN RECORRIDO.
EN EL RESTO DE LOS NIVELES LA ORGANIZACIÓN ES CENTRAL, DEBIDO A QUE LAS ESCALERAS Y ACENSORES.
MODULACIÓN DE ESPACIOS
SE HACE EL USO DE UNA FIGURA CUADRANGULAR, EL CUAL FORMA UN SISTEMA Y ESTÁ CONECTADO CON EL RESTO DE LOS COMPONENTES.
CONCLUSIONES:
En conclusión toda la edificación se modula con el espacio mas pequeño que en este caso es el baño.
TALLER ARQUITECTÓNICO IV GRUPO 4
A N Á L I S I S F O R M A L
DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA:
LAMINA 19

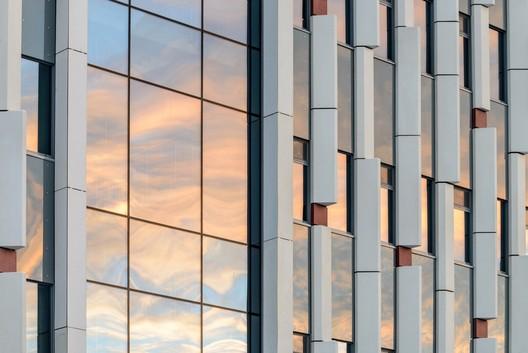

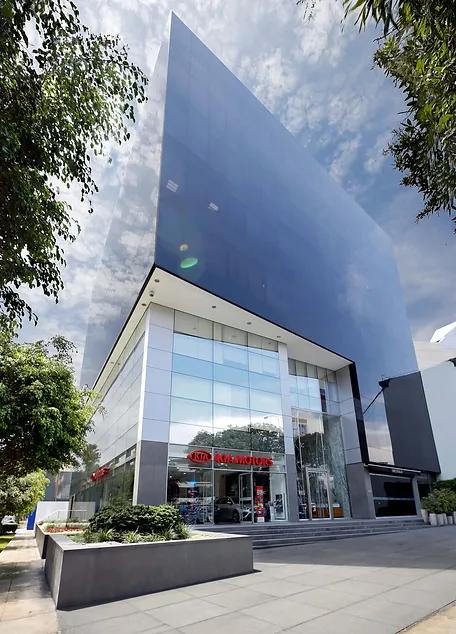

EN LA FACHADA, EL PRIMER NIVEL TIENE UNA MURO DE VENTANAS MAS TRASLUCIDAS POR EL MOTIVO DE QUE ES UN LOCAL COMERCIAL.
LA ESTRCTURA DEL EDIFICIO ESTA HECHA CON PLACAS DE CONCRETO ARMADO, DANDOLE UNA
SENSACIÓN DE DUREZA/FIRMEZA.
MATERIALIDAD
A N Á L I S I S F O R M A L
GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA 20
TALLER ARQUITECTÓNICO IV
EL PRIN EDIF LOS CORT GENE MEJO PARA OFIC ESPE
3er-6topiso
7mopiso
A N Á L I S I S F U N C O N A L GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ MINA 21 PRIVADO PUBLICO ÁREA LIBRE LEYENDA : 4 4 1 9 6 5 4 2 3 7 10 10 8 9 7 2 3 7 7 10 10 6 6 6 1 2 3 4 5 ENTRADA / LOBBY ESCALERAS HALL LOCAL COMERCIAL SALA DE USOS MULTIPLES S.S.H.H. ÁREA LIBRE A DE RECEPCION DE MATERIAL ALMACENES COMEDOR PÚBLICO 2 6 6 6 OFICINAS 6 9
1erpiso 2dopiso
LEYENDA:
RUTA PRINCIPAL
INGRESO PRINCIPAL PEATONAL ENTRADA DE ESTACIONAMIENTO
CONCLUSIONES: EL ACCESO PRINCIPAL NOS PERMITE DIRIGIRNOS RECORRER DIRECTAMENTE LAS INSTALACIONES DEL EDIFICIO.
RUTA PRINCIPAL

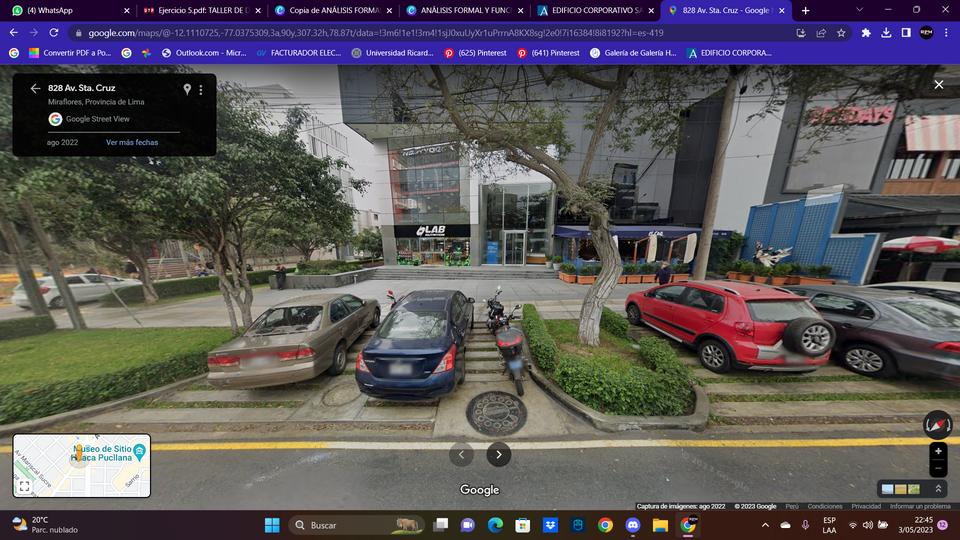

A.V SANTA CRUZ INGRESO PRINCIPAL PEATONAL
EL ACCESO PRINCIPAL ESTA UBICADO EN EL CENTRO , TIENE COMO BIENVENIDA UN HALL DE ENTRADA. .

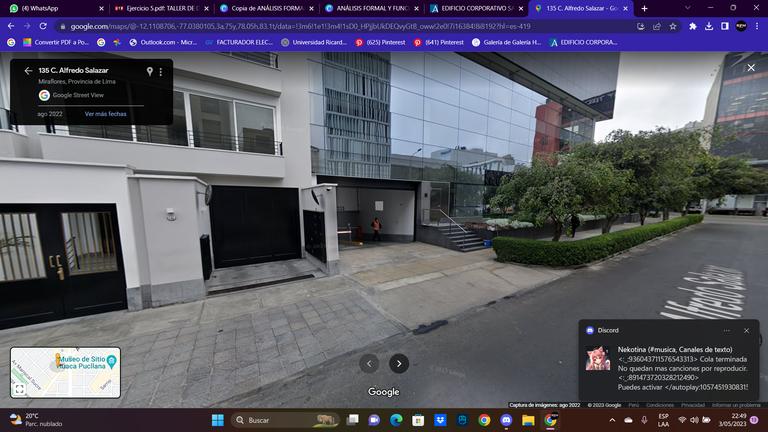

ENTRADA DEL ESTACIONAMIENTO
UBICADA EN LA CALLE ALFREDO SALAZAR
TALLER ARQUITECTÓNICO IV GRUPO 4
DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ
A N Á L I S I S F U N C I O N A L
ESCALA
FECHA: LAMINA 22 ACCESOS

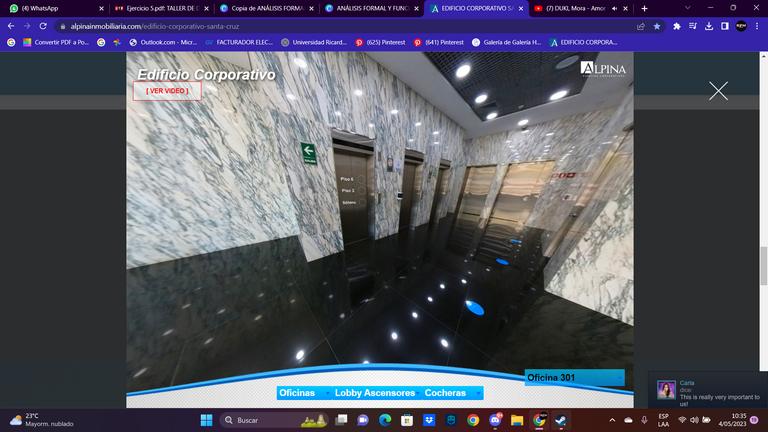

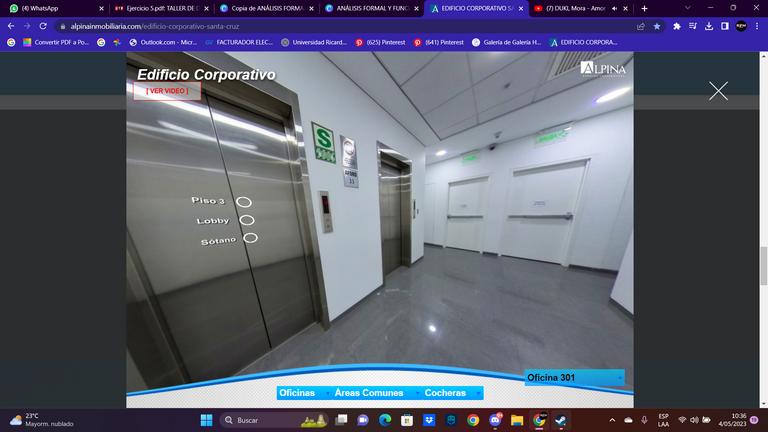

Conclusiones:
La circulación del personal de servicio, no se interrumpe aunque si se cruza.
CIRCULACIONES
TALLER ARQUITECTÓNICO IV GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA 23

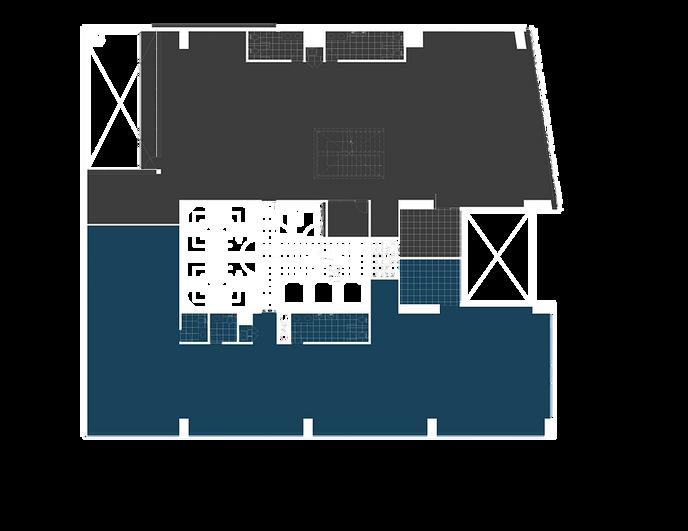

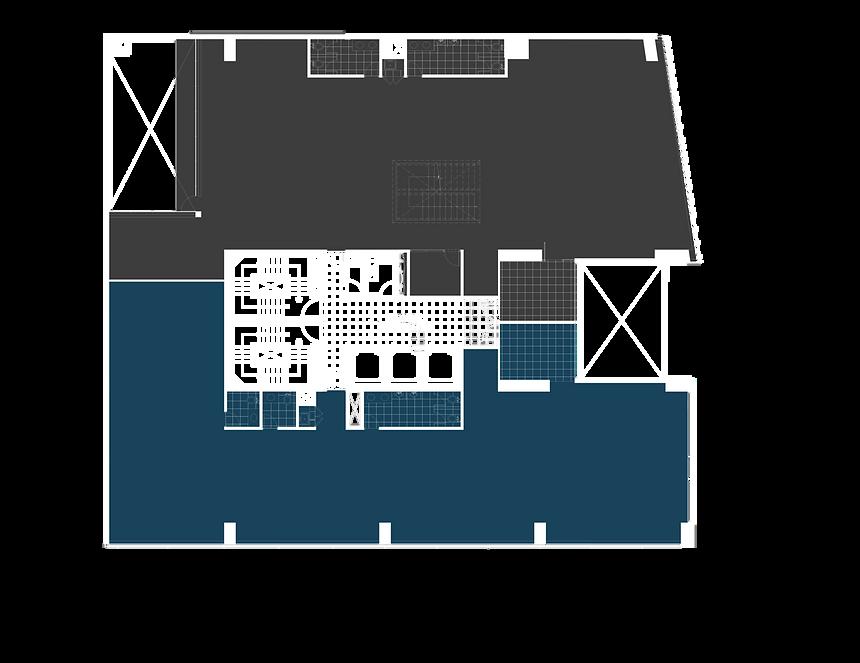

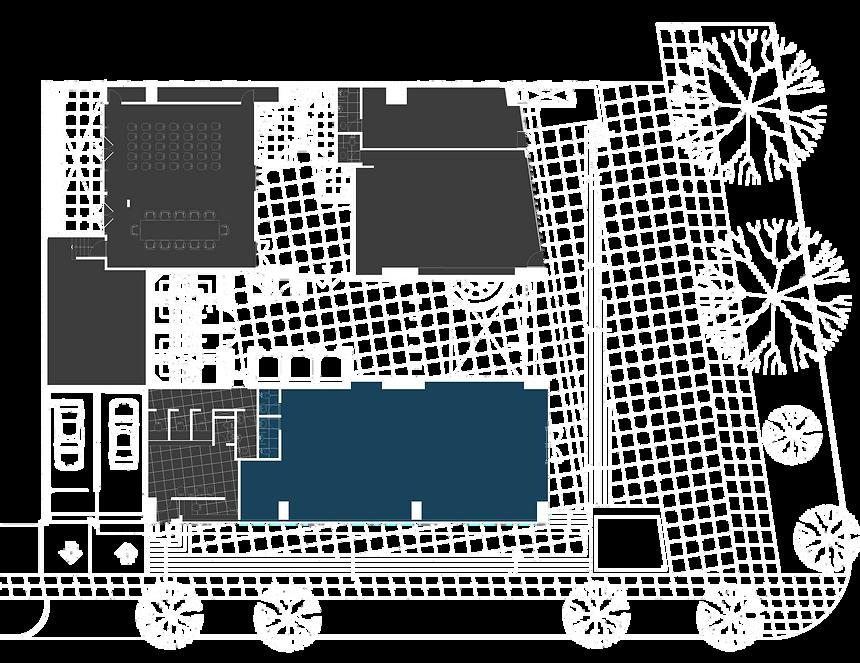

PRIMER PISO
Conclusiones:
El Hall permite una buena distribución de las oficinas además de una fácil circulación para trasladarse de una a otra.
CIRCULACIONES
A N Á L I S I S F U N C I O N A L
GRUPO
DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA
TALLER ARQUITECTÓNICO IV
4
24

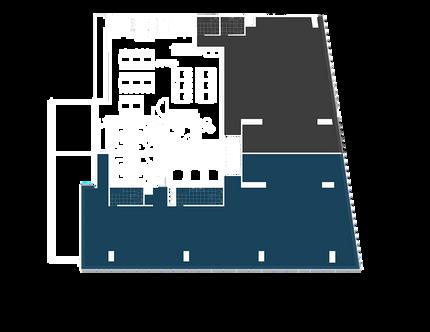

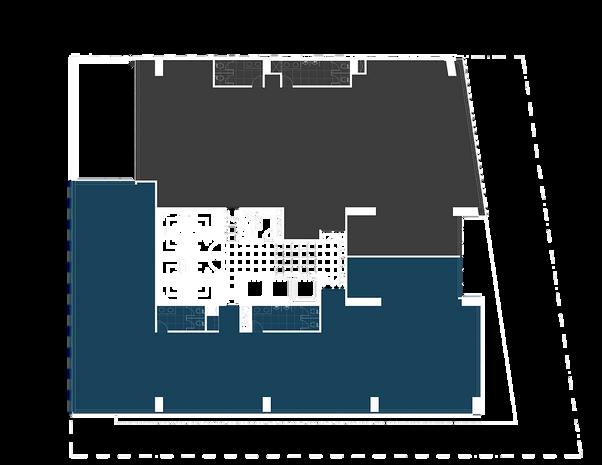

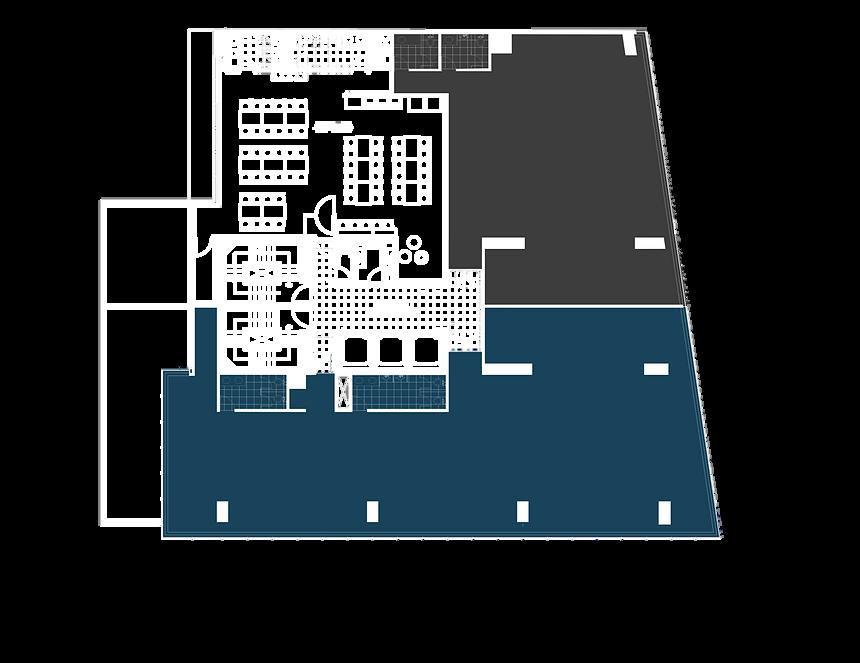

SEGUNDO PISO

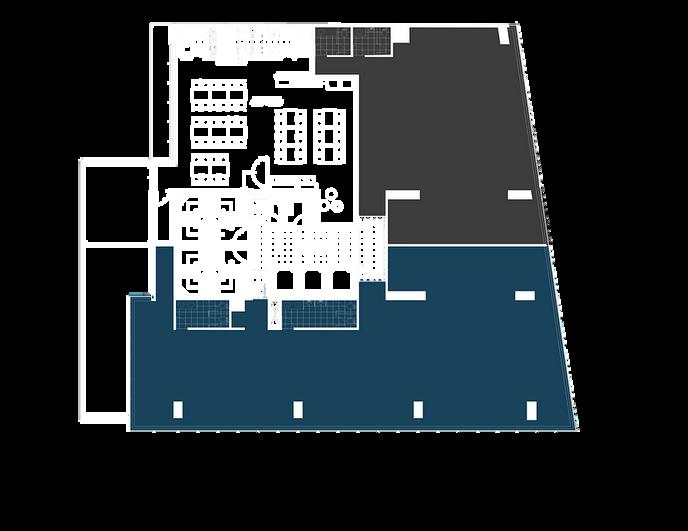

TERCER-SEXTO PISO
Conclusiones:
Las oficinas en estos pisos son de mayor tamaño aprovechando el espacio con buena entrada de luz natural gracias a la cubierta del edificio (muro cortina)
A N Á L I S I S F U N C I O N A L
GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA LAMINA 25 CIRCULACIO
TALLER ARQUITECTÓNICO IV
Conclusiones:
La circulación para este nivel varía, notándose ser el último nivel del edificio por los acabamos y la vista desde allí.
A N Á L I S I S F U N C I O N A L
GRUPO
DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA LAMINA 26 CIRCULACI SEPTIMO PISO
TALLER ARQUITECTÓNICO IV
4
A N Á L I S I S F U N C I O N A L
ARQUITECTÓNICO IV GRUPO 4 DOCENTES ARQ VANESSA GÚZMAN ARQ. BRIAN SÁNCHEZ ESCALA FECHA: LAMINA 27
ESPACIAL INGRESO LOCAL COMERCIAL LOCAL COMERCIAL ÁREA DE RECIPCION DE MATERIALES HALL DE INGRESO ESTACIONA MIENTO L O C A L C O M E R C I A L SS.HH FOYER SALA DE USOS MULTIPLES AREA LIBRE / TERRAZO ALMACEN AREA DE ESCALERAS Y ACENSORES
TALLER
SECUENCIA
