PRÉSENTATION
YOUENN KERHARO
Architecte d’intérieur CFAI n°1443 Diplômé de l’école Boulle
Après plusieurs années d’expérience dans diverses agences parisiennes et au sein d’un atelier d’agencement en Bretagne, je mets à profit mon expertise au service de clients divers et variés.
Profondément convaincu que chaque projet est le fruit d’une histoire unique, je défends l’idée d’un design sur mesure, juste et personnalisable. Les projets sont définis par nos échanges, par le potentiel existant du lieu, par les usages souhaités, par la qualité du savoir-faire des artisans locaux et par le dessein d’une vision globale cohérente, esthétique et responsable.
Je dessine, accompagne et assure pour les maîtres d’ouvrages, le suivi des projets de rénovation, de réhabilitation et d’agencement sur-mesure. J’interviens pour des projets de commerces, de restaurants, d’hôtelleries, de bureaux, d’établissements de soins, ainsi que pour des projets résidentiels. À chaque demande, je constitue une équipe adaptée de partenaires de confiance (agenceurs, graphistes, réseau d’artisans etc…), pour un résultat de qualité, selon vos envies et à votre image.
2
SOMMAIRE MAISON LE MAÎTRE 04 LES OLYMPIADES 16 MAISON MARNAY 24 CARRÉ CHOCOLAT 32 FROMAGERIE KEROUZINE 34 LA DÉLICIEUSE 38 AU COIN GOURMAND 40 HÔTEL SPA ASCONA 42 DESSINS PERSPECTIVES 46 ARTS 48
MAISON LEMAÎTRE - Cave à vin
PROJET:
Rénovation d’une épicerie fine à Nantes, comprenant un espace « Caviste » et un espace « Confiserie ».
SOCIÉTÉ: Renouard Agencement
MISSIONS:
- Propositions d’implantations
- Choix des coloris et des matériaux
- Modélisation 3D de l’ensemble du projet
- Autorisations administratives (AT)
- Dossier de consultation des entreprises
- Plans détaillés pour la mise en fabrication
- Plans d’exécutions pour le chantier
- Elaboration d’un planning provisoire de chantier
- Participation à la pose des agencements
- Visite sur le chantier.
4
ESPACE « CONFISERIE »
ESPACE « CAVISTE »
CARRELAGE
Carreaux de ciment Porcelanosa
Michel Cluizel
MÉLAMINÉ Chêne bardolino gris EGGER MÉLAMINÉ U803 ST15 EGGER CARRELAGE ASCOT GREY 19.3x120 Porcelanosa
LA PHASE D’ESQUISSE - Le concept
2
1 3
UNE ECONOMIE PAR LE CALEPINAGE
RYTHMER L’ESPACE
CREATION DES VOLUMES ET DES USAGES
4
ORGANISER DES ÎLOTS PAR FAMILLES DE PRODUITS
Présentation
Stockage
Schéma de découpe d’un panneau de mélaminé.
A : Pièces utilisées en partie haute et basse des niches d’expositions
B : Pièces utilisées pour l’ensemble de l’habillage mural du projet
6
LE CONCEPT
A B B
CREATION DES ÎLOTS DE PRESENTATION
Niches éclairées « Articles de cave» Stratifié blanc brillant Plafond en forme Peinture RAL 9016
7 SUPPORT DE COMMUNICATION
et D’EXPOSITION
PLAN DU PROJET
9 L’AVANT PROJET DETAILLÉ
AGENCEMENT SUR-MESURE - Etude détaillée par îlot
10
11
LA PHASE EXECUTION - Fabrication et chantier
RETROPLANNING DU PROJET
PLANNING DE CHANTIER
12
13
15
LES OLYMPIADES - Laboratoire de biologie
PROJET
Création d’un laboratoire de biologie médicale à Rennes comprenant :
- La modification des façades du bâtiment
- L’aménagement intérieur (Espaces techniques, accueil, salles d’attente, salles de prélèvements)
SOCIÉTÉ: Renouard Agencement
MISSIONS:
- Relevé de mesures
- Propositions d’implantations
- Etude de la devanture, des enseignes et de la signalétique
- Choix des coloris et des matériaux
- Modélisation 3D de l’ensemble du projet
- Autorisations administratives (AP - DP - AT)
- Dossier de consultation des entreprises.
- Chiffrage de l’ensemble du projet.
- Plans détaillés pour la mise en fabrication et le chantier
- Suivi de chantier
- Réception de chantier
16
COMPACT RAL 7024 TRESPA KRION Blanc Klife LE CONCEPT
RDC R-1
STRATIFIE
Chêne Bardolino
naturel - Egger
CARRELAGE Elisir/Avorio
Marca Corona
PEINTURE
Rouge Bandole CH2 0471 - Chromatic
Klife
Salle de gynécologie
Salle de prélèvements
Bureau du biologiste
Accueil
Salle d’attente
WC PMR
Monte charge
Vide sanitaire
Espace technique
Stockage
Vestiaires
Espace repos / Cuisine
18
PP-60 16 MEUBLE 19 ETAGERES 18PAILLASSE 13 12 11 10 9 8 7 6 5 4 3 2 1 14 HSL 2165 HSPO 2615 HSPO 2524 HSPO 2629 HSL 2174 HSL 2187 HSL 2171 TRAPPE SOL ERDF MONTE CHARGE PARTIE COMMUNE Vers R-1 +-0.00 +-0.00 0,5 2m PP-90 PP-90 HSFP 2.40 SALLE DE PRELEVEMNT N°5 (Salle de gynécologie) 10.6 m² HSFP 2.40 SALLE DE PRELEVEMNT N°4 8.4 m² HSFP 2.40 SALLE DE PRELEVEMNT N°3 6.8 m² HSFP 2.40 SALLE DE PRELEVEMNT N°2 6.8 m² HSFP 2.40 SALLE DE PRELEVEMNT N°1 (Salle de gynécologie) 13.6 m² 06 MEUBLE PRELEVEMENT PP-90 PP-90 PP-90 09 VERRIERE HSFP 2.40 BUREAU BIOLOGISTE 13.3 m² 10 BUREAU COMPTABILITE 12 MEUBLE ARRIERE BIOLOGISTE 11 BUREAU BIOLOGISTE 13 CHASSIS FIXE 15 BUREAU SECRETARIAT 14 MEUBLE DEPÔT PRELEVEMENT DASRI 0.7 m² 01 COMPTOIR D'ACCUEIL 02 MEUBLE ARRIERE LABORATOIRE TECHNIQUE 41.5 m² Plafond Dalle 60 60 Sol Carrelage: 60 x60 AZIMUT FONCE GRIS HSFP 2.40 15 BUREAU 07 CIMAISE ACCUEIL SALLE D'ATTENTE COULOIR et SALLES PRELEVEMENT 91.4 m² Plafond Dalle 60 60 Sol Carrelage: Effet Parquet ELISIR 20x120 U42E3C2 Joint sol imitation parquet HSFP 2.40 PMRPP-90 PP-70 WC PP-90 H G P O HSFP 2.40 WC 1.6 m² 07 CIMAISE 08 SIGNALETIQUE 08 03 MEUBLE AQUARIUM 05 TABLETTE 07 CIMAISE PLAN DU RDC S Q U A R E S A R A H B E R N H A R D T SAS 4.8 m² WC PMR 5.2 m² ETAT FUTUR ZA les Placis allée de la Jacaudais 35230 BOURGBARRE Tel 02 99 04 77 99 www.renouard-agencement.com RA1247 Maître d'ouvrage LABORATOIRE DES OLYMPIADES 17, rue Louis et René Moine 35200 RENNES EXE Ce document est la propriété de Renouard Agencement. Il ne peut être reproduit ou communiqué sans autorisation écrite. SOUS RESERVE D'UN RELEVE DEFINITIF POUR EXECUTION DU PROJET PLAN RDC RDC ETAGERES Module 1 L1000xP342 FRIGO 20 PAILLASSE FRIGO CONGEL 60x60x180 "Le Bahu" P70 x L131 H86 Ballon E. chaude PP-70 EI 30 PP-70 HSPbrut 2.22 ESPACE TECHNIQUE Surface 32,7 m² HSFP 2.08 ARCHIVES CF1h 4.6 m² 2.08 POINT D'EAU HSFP 2.08 VESTIAIRE FEMMES 9.9 m² HSFP 2.08 HSFP 2.08 VESTIAIRE HOMMES 2.6 m² DOUCHE 2.7 m² PLC. 0.8 m² STOCKAGE ET DEGMT (Matériel non inflammable) 20.9 m² VIDE SANITAIRE ETUVE DE TRAVAIL ARMOIRE DE SECURITE 23 CUISINE 24 MEUBLE EVIER 25 PLACARD TGBT 4 1 Compteur d'eau à 1200 mm du sol Soupirail à 2200 mm du sol HSPO 2213 MONTE CHARGE TABLEAU ELECTRIQUE HSPO 2034 HSPO 2202 HSP 2290 Ht 1800 Vers RDC Arrivée chauffage collectif PP-70 PP-60 PP-70 TRAPPE 1000 x1000 BAIE DE BRASSAGE 1.9 m² Module L650xP342 22 ETAGERES PP-70 SALLE DE REPOS 18.2m² WC 1.9 m² L1000xP342 L650xP342 Module 1 L1000xP342 Module L650xP342 L1000xP342 L650xP342 21 ETAGERES 0,5 2m HSFP 2.08 R-1 Plafond: dalle 60 60 Encastrement éclairage:11cm Sol: Expona Flow Rouleau de 2mx20m Soudure chaud Plinthe remontée sol souble + profil finition 2.22 HSPbrut 2.22 ETAT FUTUR ZA les Placis allée de la Jacaudais 35230 BOURGBARRE Tel 02 99 04 77 99 www.renouard-agencement.com RA1247 Maître d'ouvrage LABORATOIRE DES OLYMPIADES 17, rue Louis et René Moine 35200 RENNES Date : 19/07/2021 Version : Echelle : EXE Ce document est la propriété de Renouard Agencement. Il ne peut être reproduit ou communiqué sans autorisation écrite. SOUS RESERVE D'UN RELEVE DEFINITIF POUR EXECUTION DU PROJET PLAN R-1 R-1 RDC R-1 DESCRIPTION DU PROJET
concept
LA PHASE D’ESQUISSE - Le
19 MODÉLISATION 3D DU PROJET
LE SUIVI DE CHANTIER - Phase exécution
Dépose des plafonds et habillages muraux
Remaniement des réseaux d’écoulements actuels
Au RDC
Démolition de la chape existante
Au R-1
Tracé au sol des saignées pour passage des réseaux
Carrotages et passage des réseaux de plomberie EF et EC pour les salles de prélévements
Installation de la ventilation double flux et des réseaux de climatisation
Pose des doublages, cloisons et menuiseries intérieures
20
Installation des faux plafond dalle 60x60
Ossature primaire pour pose des panneaux compact de la future devanture
Installation des éclairages
Pose des cassettes de climatisations réversibles
Mise en peinture
Remplacement des menuiseries extérieures / miroiteries et du rideau métallique
Pose du sol carrelage effet «parquet»
Pose des agencements et finitions
21
LE SUIVI DE CHANTIER
22 PHOTOS DE LA REALISATION
MAISON MARNAY - Boulangerie R-1
PROJET:
Création d’une boulangerie Pâtisserie à Issy-les-moulineaux comprenant :
- La création d’une extension pour l’espace de vente
- La rénovation d’un local au RDC pour l’espace « Fournil »
- La réhabilitation d’un parking au sous-sol pour l’espace « Laboratoire pâstisserie ».
SOCIETE: Renouard Agencement
MISSIONS:
- Création du concept concernant l’extension du magasin
- Propositions d’implantations
- Modélisation 3D du projet
- Choix des matériaux
- Autorisations administratives
- Dossier de consultation des entreprises
- Chiffrage de l’ensemble du projet
- Plans détaillés pour la mise en fabrication et pour le chantier
- Visite sur chantier
24
INSERTION PAYSAGERE RDC
LA PHASE D’ESQUISSE - Le concept
26
27
ÉTUDE DÉTAILLÉE - Phase exécution
EXTENSION METALLIQUE
Création d’une extension métallique pour emplacement du magasin.
EXTRACTION FOUR RDC
diamètre 250mm vers l’extérieur du bâtiment
LOCAL GROUPES
Emplacement des groupes réfrigérés avec système de ventilation
STORES et PORTES AUTOMATIQUES
Mécanismes fixés sur structure métallique
ELECTRICITE
Alimentation des éclairages par chemin de câble Passage par faux plafonds et colonne technique
TREMIE
Création d’une trémie pour :
- Escalier
- Monte charge
COLONNE TECHNIQUE
Passage de l’ensemble des réseaux
- EC et EF
- Ventilation VMC
- Extraction Four laboratoire
- Réseau électrique
- Réseau frigorifique
BALLON D’EAU CHAUDE
Passage des réseaux de plomberie par la colonne technique.
EXTRACTION FOUR R-1
Passage de la gaine par la colonne technique.
VMC
- Colonne technique RDC R-1
Ventilation des pièces humides. Passage par colonne technique et extraction par la façade du bâtiment.
28 ETUDE DÉTAILLÉE POUR EXECUTION
29 PLAQUISTE PLOMBERIE ELECTRICITE ECLAIRAGE LES PLANS TOUT CORPS D’ETAT ETC...
30 LE SUIVI DE CHANTIER

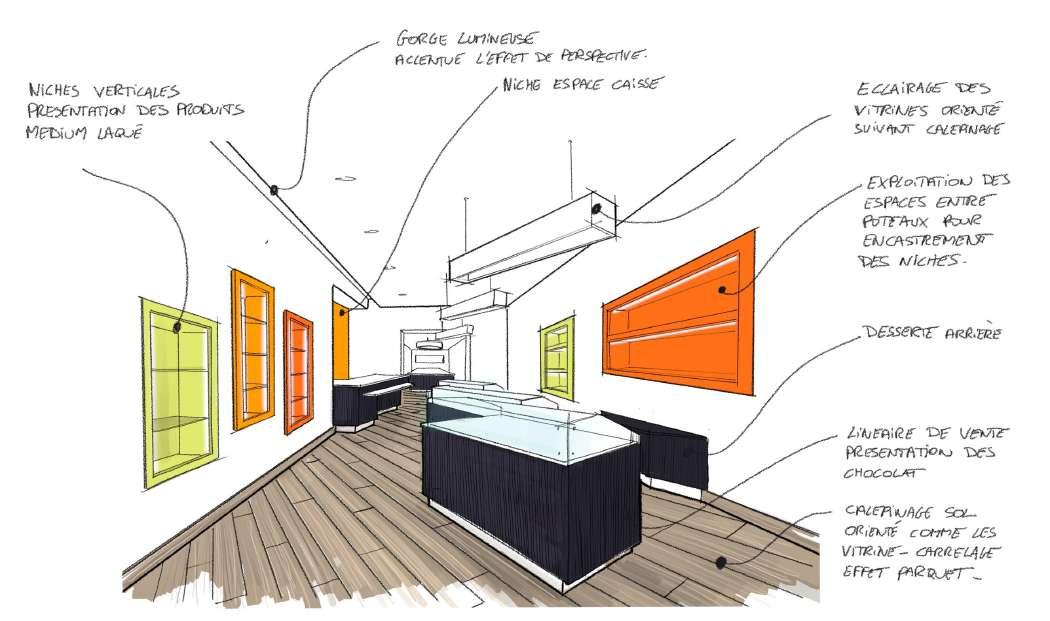

CARRE CHOCOLAT - Boutique
PROJET:
Création de l’espace « boutique » d’une chocolaterie à Saint Malo.
SOCIÉTÉ: Renouard Agencement
MISSIONS:
- Relevé de mesures
- Propositions d’implantations
- Choix des matériaux
- Plans détaillés pour la mise en fabrication et pour le chantier
- Visite sur chantier
32
KEROUZINE - Fromagerie
PROJET :
Rénovation d’une fromagerie à Vannes, comprenant :
- L’étude de la devanture et de l’enseigne (ABF)
- L’étude de l’aménagement de la boutique
- L’étude de l’aménagement du laboratoire technique
SOCIÉTÉ : Renouard Agencement
MISSIONS
- Relevé de mesures
- Création du concept concernant l’extension du magasin
- Propositions d’implantations
- Modélisation 3D du projet
- Choix des matériaux
- Autorisations administratives
- Dossier de consultation des entreprises
- Chiffrage de l’ensemble du projet
- Plans détaillés pour la mise en fabrication et pour le chantier
- Visite sur chantier
34
L’ESQUISSE DU PROJET

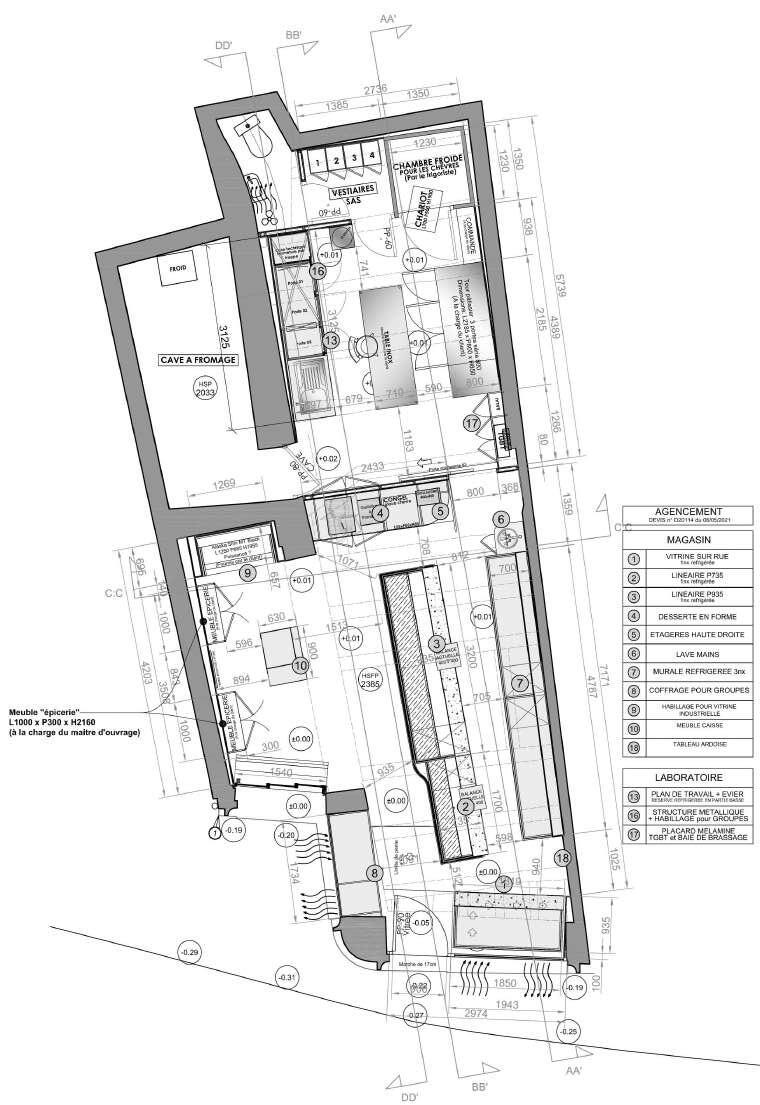

PLAN DU PROJET

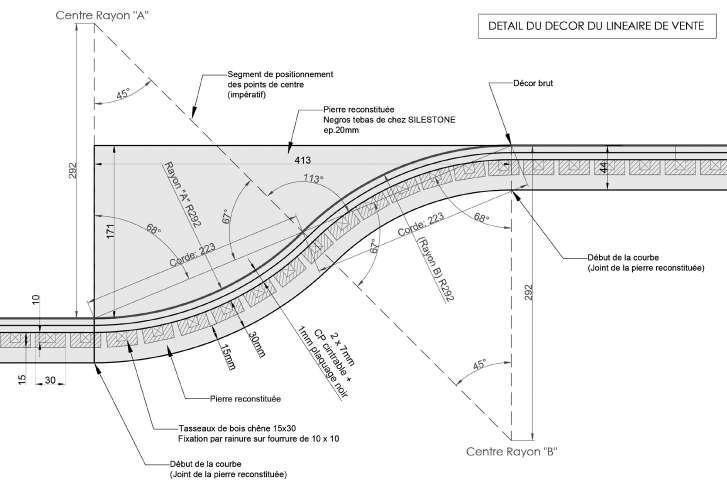

MEUBLE CAISSE LINEAIRE DE VENTE
MEUBLE DESSERTE
36 PLANS D’AGENCEMENTS POUR MISE EN FABRICATION
LA DÉLICIEUSE - Pâtisserie
PROJET : Rénovation d’une pâtisserie dans le 11ème arrondissement de Paris.
- Espace de vente et devanture
SOCIÉTÉ : Renouard Agencement
MISSIONS
- Relevé de mesure
- Propositions d’implantations
- Choix des matériaux
- Autorisations administratives
- Dossier de consultation des entreprises
- Chiffrage de l’ensemble du projet
- Plans détaillés pour la mise en fabrication et pour le chantier.
- Visites sur chantier
38
FAP092
STRATIFIÉ Pomme
FAÏENCE Mosaico Zen
STRATIFIÉ Pomme verte POLYREY
CARRELAGE Doga Tobacco
STRATIFIÉ Eiche appolo PLEIDERER
CARRELAGE
Matic Gris 60x60
AU COIN GOURMAND - La boucherie
PROJET :
Création d’un espace « Boucherie » dans un espace commercial.
SOCIÉTÉ : Renouard Agencement
MISSIONS
- Relevé de mesures
- Propositions d’implantations
- Choix des matériaux
- Dossier de consultation des entreprises
- Chiffrage de l’ensemble du projet
- Elaboration des plans détaillés pour la mise en fabrication
- Elaboration des plans d’exécution pour le chantier
- Visites sur chantier et réception
40
CARRELAGE Oxidart Black 60 x 60 STRATIFIÉ
EGGER
Chêne bardolino gris
STRATIFIÉ Noir FA N005 Polyrey CARRELAGE Hirati Gris Novocéram CARRELAGE Oxidart patch work 200 x 200

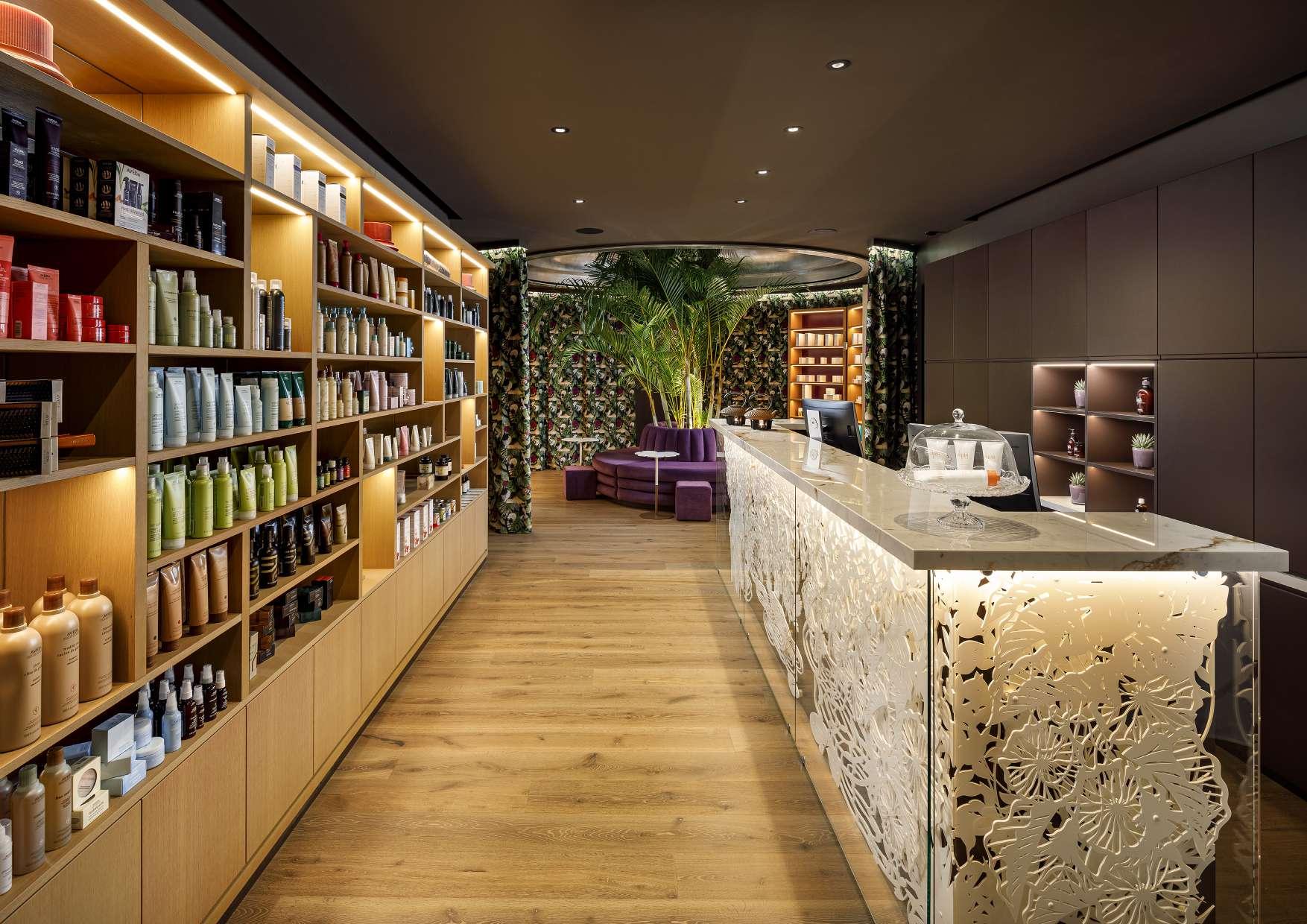

GIARDINO ASCONA - Hôtel Spa
PROJET :
Rénovation de l’espace « spa » de l’hôtel Giardino à Ascona (Suisse). Projet imaginé et concrétisé par Daniel Pouzet, Architecte.
AGENCE : Atelier Pouzet
MISSION (Freelance) :
- Elaboration des plans détaillés de l’ensemble du projet dessiné par l’architecte.
42
Photos ©Daniel Pouzet
AGENCEMENT SUR-MESURE - Phase d’exécution

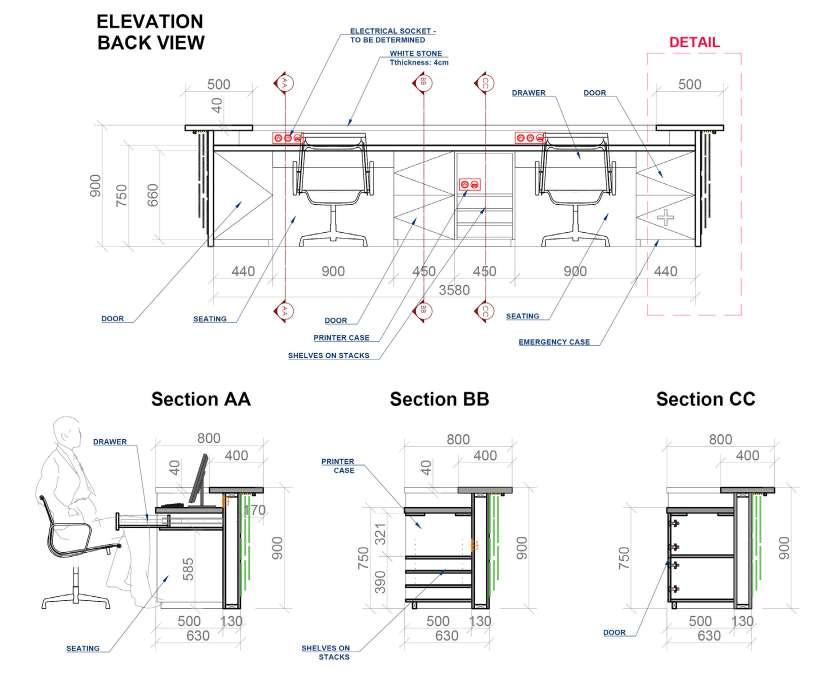

RECEPTION DESK
44 ELABORATION DES PLANS D’AGENCEMENTS
45
DESSINS - Perspectives
46
47
ARTS - Motion design
Mais ça... C’est une autre Histoire !
«Comprendre l’Histoire... en s’amusant ! »
« Mais ça c’est une autre histoire », est une chaine d’Histoire proposée sur YouTube réalisée par mon frère et moi en 2020. L’objectif de ces vidéos est de proposer à un jeune et large public, une émission éducative et divertissante de 10 à 15 minutes, illustrant les grandes notions d’histoire avec une pointe d’humour.
Mon intervention consiste en la création de l’univers graphique de la chaîne, le montage vidéo, le dessin des cartes et des personnages animés et la gestion de la chaine sur YouTube.
48
Portraits
Carnets de voyages
49
50 YOUENN KERHARO Architecte d’intérieur CFAI n°1443 Diplômé de l’école BOULLE 06 68 27 39 95 youennkerharo@gmail.com
