Yishan DESIGN PORTFOLIO 2024

Industrial Design

POR FOL I O

Fu Yishan

教育 EDUCATION

2019-2023

中国美术学院，杭州 创新设计学院，工业设计

2023-至今

伦敦艺术大学，伦敦

中央圣马丁学院，工业设计5.0

经历 EXPERIENCE

2021

2021

2022

美律科技股份有限公司 产品设计实习/3个月

北京中科金财科技有限公司 设计助理/1个月

福建嘉顺艺品有限公司

产品设计实习/3个月

联系方式

15356953922

3190602040@caa.edu.cn

荣誉 HONOR&PRIZE

2022 IF 设计新秀奖TOP300

DGL 国际创意艺术设计大赛一等奖

第八届学院派全国艺术设计大赛二等奖

ICAD国际青年美术设计大赛铜奖

2022海峡两岸大学生设计工作坊金奖

项目入选国家级大学生创新创业训练计划，项目编号202210355021

作品受邀参与2022AWE中国家电及消费电子博览会、2023浙江省青年科学家节、 2023北京国际设计周等活动。

技能 SKILLS

Rhino 3D

PhotoShop InDesign Illustrator Arduino

VS Code Keyshot EasyEDA

01

MOODIE

智能戒指品牌设计 团队项目 6周

02

e-TATTOO

运动员可穿戴水分监测设备 个人项目 4周

03

Tea Ornament

回收茶渣茶叶香薰摆件 个人项目 4周

04

CETACEAN pals

鲸鲵——水下数字游览系统 团队项目 8周

Infinity Cube

桌面智能3D打印机方案 个人项目 7周

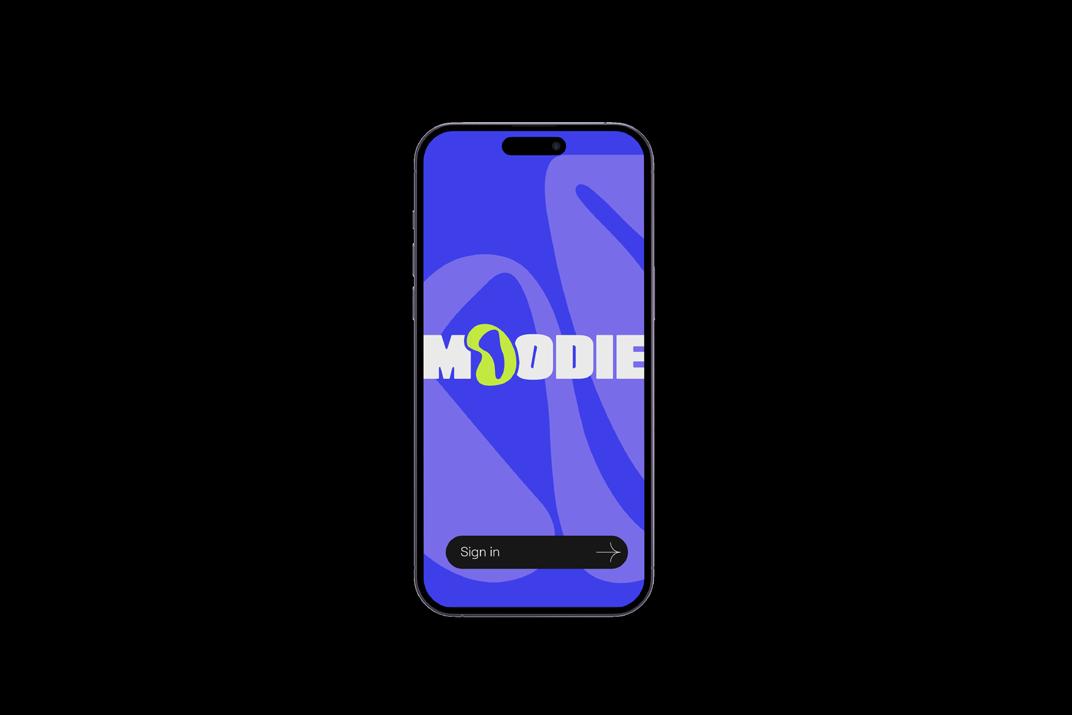

MOODIE

智能戒指品牌设计

专为渴望独立并于焦虑作斗争的青少年而设计的。旨在支持神经多样性群 体尤其是自闭症人群。模块化的设计提供用户更多元的选择，通过情感检 测、振动。趣味交互等功能，帮助青少年更好的独立并享受生活。

Designed for teens who crave independence and struggle with anxiety. Designed to support the neurodiverse community, especially those on the autism spectrum. The modular design provides users with more diverse choices through emotion detection and vibration. Functions such as fun interactions help teenagers become more independent and enjoy life.

设计背景 BACKGROUND

水分对运动员来说很重要。运动时，出汗会使身体失去水分。即使体重减轻1%至2%也会导致 肌肉性能下降。如果没有适当补充水和电解质，就会对人体运动产生显着的负面影响，甚至 损害身体健康。同时，不合理的补水还会导致低钠血症等一系列问题。

水-电解质失衡

Water - Electrolyte Imbalance(WEI)

58%

的马拉松运动员晕倒是由于水分失衡。

58% of marathon runners who fainted were due to hydration imbalances.

运动时补充水分

水合失衡的危害

The Dangers of WEI 如果身体水分过多或过少，就会出现水合失衡。 WEI通过影响体温调节机制和心血管功能来影响有氧运动能力。

An water-electrolyte imbalance(WEI) can occur if the body has too much or too little water. WEI affects aerobic exercise capacity by affecting body temperature regulation mechanism and cardiovascular function.

2019年国际田联世界田径锦标赛 30名球员（总计70人）因脱水和中暑退赛。

2001年至2008年波士顿马拉松期间

1300多名患者因高钠血症和过量饮酒被送往医院。

2021 年东京奥运会公路自行车赛

60名运动员中，近1/3因脱水而退赛。

Hydration During Exercise 出汗

15%

适当的补水可以帮助运动员在训练或比赛期间保持水分平衡和储备。 为了更准确地补充水 分，运动员通常会估算自己的体重和失水量，以保证更准确的补水。

Mild 脱水 摄入过多 摄入不足

Mild & Moderate

Moderate

50%

Mild

Moderate

即使只失去体重1~2%的水分也会导 致肌肉性能下降。 低钠血症 脱水 电解质紊乱 电解质失衡

溶质丢失超过水分丢失或因过量饮 水导致水中毒时发生。主要症状为 软弱乏力、恶心呕吐、肌肉痛性痉 挛等。

Electrolyte Imbalance

调研分析 RESEARCH

水在体内的作用

平衡体温

运输物质

参与新陈代谢

水合失衡后果

肌肉表现 下降

中暑 心率失衡

运动员潜在水合问题的调查 High Mid Low

汗液流失

汗液流失

水的供应情况 水合失衡风险

运动类型 Training Training Training Competition Competition Competition

跳跃（跳高...）

投掷（铅球...）

短跑（<800m） 中长跑 (800m至10km）

长跑 (>10公里)

复合运动

脱水和电解质缺乏常常伴有肌肉痉挛和疲劳。 例如，一些热适应能力较差的足球运动员在夏季训练时经常出现肌肉抽筋的情况。 此外， 一些参加网球比赛、公路自行车比赛、铁人三项等比赛的运动员也容易出现脱水和肌肉抽筋的情况。

人体水分流失情况

体表腺体

消化道

皮肤 呼吸道

肾脏

成人身体的70%是由水组成的。 正常情况下，每天流失的体液量 约为2.6L。 运动时，身体主要 通过出汗来流失水分。

70% of the adult body is composed of water. Under normal circumstances, the daily loss of body fluid is about 2.6L. During exercise, the body loses water mainly through sweating.

皮肤结构 skin structure

小汗腺的汗液主要由水和电解质及少 量代谢物组成。 电解质中，氯化钠 占98%以上，它对水化的影响最大。 钠和氯在汗腺线圈中分泌，有些在 导管中被重新吸收。 当出汗率变高 时，汗液中Na+和Cl-的浓度增加。

大汗腺 Apoeccrine 小汗腺 Eccrine 皮脂腺 Sebaceous gland

汗腺主要分为三种类型。 小汗腺数 量最多，几乎分布在整个身体表面， 并负责最大量的排汗。

There are three main types of sweat glands. Eccrine sweat glands are the most numerous, , and are responsible for the largest amount of perspiration.

设计概念 CONCEPT

E-TATTOO 是一款可穿戴、灵活的传感器，旨在帮助人们保持持续良好的水分状态。它能够在不影响运动员表现的情况下连续、 无创地监测身体生理参数和出汗情况，从而帮助运动员制定个性化的补水和恢复方案，以最大限度地提高他们的健康和表现。

E-TATTOO is a wearable, exible sensor designed to help people maintain a consistently good state of hydration. It enables continuous and non-invasive monitoring of on-body physiological parameters and sweat profile without impeding the athlete's performance, thereby helping athletes prescribe personalized hydration and recovery regimens to maximize their health and performance.

运动员用户旅程图

阶段 程度

生活中 运动前 运动中 运动后

使用流程

运动

传感器检测

行为

影响因素

喝1.5-2.5 升/天 口渴感判断体液流失 和补液。

定期测量体重、血压 等。

运动前4小时缓慢摄入 液体5-7mL/kg

自我判断 身体状况、环境条件、 运动强度 出汗率、运动时长、运 动类型、个人情况等

通过尿液的量和颜 色来判断。

少量补充水分，适当补充 电解质 根据减掉体重的150%补充 水分和矿物质 根据经验，根据运动强度、时 间、里程来判断。

环境条件、运动强度、身体 状况

通过尿液的量和颜色来判 断。

数据处理

提醒

数据记录 设备

程序优化

查看 补水

设计过程

DESIGN PROCESS

故事板 Story Board

1.佩戴电子纹身并开启

4.通过蓝牙将数据传输至智能 终端

2.水分和盐分通过出汗流失

5.记录数据并生成分析报告

3.检测水电解质不平衡并发出 警报

6.用户根据提示摄入足够的水 和电解质

实验 Experiments

草模 Mockups

使用桌面3D打印机制作用于测试的模具

医用硅胶 这种材料柔软亲肤。成分呈液 体状，混合后会凝固。 在实 验中，测试了三种不同类型的 硅胶。

液态金属

使用共晶镓铟（EGaIn）液态金 属合金。 由这种“Ga-In”材 料制成的电线具有高导电性， 使电路在拉伸和弯曲时仍能保 持功能。

将组装好的模具喷上脱模剂，放入真空箱中

混合医用硅胶并将其添加到模具中。 用液态金属填充腔体，然后组装电路并进行 测试。

元器件 Components

用于控制传感器和处理、传输数 据。

用于为主板和传感器供电。

分别使用电导传感器和血氧饱和度传感器对 身体的不同部位进行测试。

通过arduino串口通信采集各部分的数据,并 通过processing软件将采集到的数据可视 化。

通过透光率的变化来检测脉搏和血氧 饱和度。

血氧和心率传感器 工作电压：3.3V/5V DC 输出信号类型：I2C/模拟信号 电流大小：~4ma(5V) LED峰值波长：515nm 聚合物锂电池 带智能保护板 电压：3.7V 重量：1.4克 容量：40mm 尺寸：3.6mm*10mm*15mm

通过监测 GSR（皮肤电反应）来检 测汗水。

ESP32微控制器 内存：400KB SRAM 闪存：4Mb 模拟引脚：4 支持：蓝牙、WiFi 功耗：3.6mA（睡眠44uA） 皮肤电导率传感器 电压：3.3V/5V直流 灵敏度：电位器可调 电极：铜箔、导电凝胶

测试结果

使用arduinoIDE对选定的esp32板进行编程和控制。 同 时，通过软件中的串行通信对传感器进行测试。

电子设计

Electronic design

根据选型和功能绘制集成电路板，使用esp32作为主控核心。持续出汗会导致皮肤电 导增加。设备通过测量电导率和监测皮肤电反应来检测汗水。并简单实现web通讯与 数据收发。

Charging contact

Conductivity detection contact

血氧饱和度 皮肤电导率

Blood oxygen(SpO2) and heart rate sensor

使用Arduino进行编程，预先将程序烧录到机器中，同时通过网页上的Wi-Fi控制和读取数据。 Use Arduino for programming, burn the program into the machine in advance, at the same time control and read data through Wi-Fi on the web page.

结构设计

Structure

上盖

Cover

锂电池 Lithium Battery

电路板 Circuit Board

硅胶贴

Silicone Sticker

柔性背板 Flexible Backplane

功能草模

Function Prototype

使用硅胶制作原型的外壳。 各个部件通过电线和液态金属连接。 内置按钮充当开关。

按一下内置开关即可启动机器，不使用时机器会自动休眠。

Use silicone to make the shell of the prototype. The various parts are connected by wires and liquid metal. A built-in button acts as a switch. Press the built-in switch to activate the machine, and the machine will automatically sleep when not in use.

原型展示

Display

采用FDM 3D打印技术制作电子纹身的形状模型和硅胶贴纸的模具。 初步测试完成后，最终模型采用光固化树脂 和医用级硅胶制成。

邀请了几位健身爱好者测试电子纹身。 模拟多种不同场景对纹身的佩戴和使用进行初步测试，并收集他们在使 用过程中的感受。

03

再生茶摆件

茶渣的新生

Rebirth of Tea Residue

采用材料驱动设计方法，对每年大量丢弃的茶渣进行重新设计。 该项目将废茶 渣转化为有用的香薰产品，挖掘其独特的质地和香气，充分发挥其独特的审美价 值和使用潜力，为资源的可持续发展带来积极影响。

By using material driven design method, the tea residues discarded in large quantities every year are redesigned. This project transforms waste tea residues into useful aromatherapy products, explores its unique texture and aroma, gives full play to its unique aesthetic value and use potential, and brings positive impact to the sustainability of resources.

茶叶加工过程中的巨大浪费

中国拥有世界上最大的茶园面积和最高的茶叶产量。 茶饮料、奶茶……茶叶的消费越 来越多元化，但也存在一个潜在的隐患——茶叶加工废弃物。

中国茶叶年产量

The

其中70%成为茶渣，没有得到充分利用而被浪费。

70%

茶是世界三大饮料之一。

世界上有60多个产茶国家和地区，饮茶人口超过20亿。

Sri Lanka

Madagascar

China Japan

调研分析 RESEARCH

茶渣从何而来？

茶叶加工企业在生产过程中，茶叶中的有效物质充分提取后，会产生大量的茶渣。 其中只有 一小部分被利用，而其他的则被当作废物处理，这不仅增加了额外的处理成本，造成资源浪 费，还给环境带来压力。 茶渣是指茶叶生产、加工、销售和饮用过程中产生的固体有机废物。 丢弃的残渣 中，还含有更多有益物质，包括茶多酚和咖啡因。 同时，它富含纤维素，也是一种具 有巨大利用价值的优质自然资源。

茶叶生产 茶制品加工 泡茶

在修剪和采摘过程中产生 生产过程中筛选出的不合格产品

冲泡茶后剩余的固形物，约占70%

茶

固体有机废物 茶沫 废弃的茶叶

废茶 过期茶叶 有缺陷的产品 茶叶梗

加工过程中分离出的不可饮用的固体残留物

浸泡加热

案例学习 CASE

STUDY

Rice HuSk Village

基于稻壳实验，采用可持续材料制成的儿童玩具。 它在生命周期结束时被 堆肥而不是被丢弃。

堆肥

Process

研磨 染色 粘合 塑形 稻壳 儿童玩具

材料研究 METERIAL RESEARCH

茶茎

其产量的多少与茶的种类有关。 需要成熟叶子的茶， 如乌龙茶，产量较多。

How much it produces is related to the type of tea. Tea that require mature leaves, such as Oolong, are produced more.

碎茶

加工过程中产生，主要由叶肉和叶脉组成。 富含芳香 物质和水溶性成分。

Produced during processing, mainly composed of mesophyll and leaf veins. Rich in aroma substances and water-soluble ingredients.

茶枝

在采摘过程中产生。 它富含纤维，而且极其坚硬。 其 气味成分较少。

Produced during the picking process. It is rich in fiber and is extremely hard. There are fewer odor componentsess in it.

-

-

Cheer Project: From Earth, To Earth

Cheer Project 是一项针对松针的研究，其中这种丰富、被忽视和不需要的材料被 开发成 100% 生物基、可回收和可堆肥的生物复合材料。

茶叶渣

质地疏松柔软，可溶物含量低，易降解。

The texture is loose and soft, the content of soluble matter is low, and it is easy to degrade.

Hard -1 +4

- + 0 Soft Lignt Strong 硬度 气味 Hard -3 +1

方案构想 IDEATION

茶渣如何再利用？

How to reuse the tea residue

有缺陷的 副产品 无法使用 部分 用过的 茶叶

加工

· 研磨

· 筛分

· 混合 设计＆ 生产 回收 废物

产品 重新设计 转售 重复利用 ···

生物基 粘合剂 茶渣 自然 降解

材料实验

MATERIAL TESTS

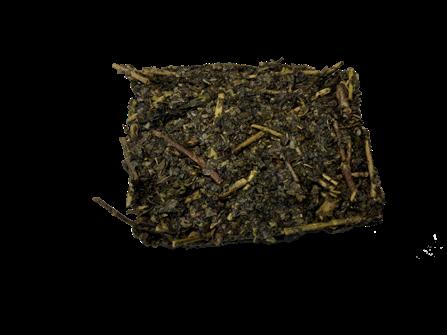

采用不同的配料配比和加工方法成型。 原料

新鲜 茶叶

茶茎

茶渣

碎茶

加水研磨

粉碎 混合并塑造形状

混合不同的成分 添加粘合剂

玉米基 聚乳酸粉末

天然树脂 粘合剂

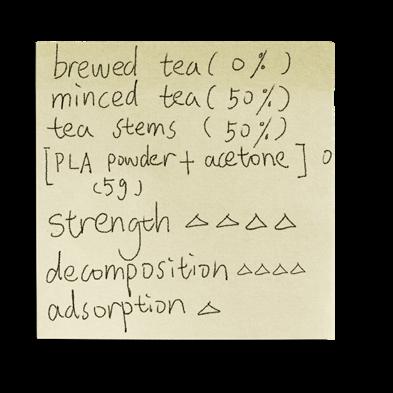

在每个实验中，我都使用了相应比例的茶渣和粘合剂。 通过模具成型后，在自 然空气中干燥。 另外，我还测试了聚乳酸和天然树脂这两种粘合剂的不同理化 性质和性能。

性能测试

测试在水中的结构强度、质地、气味及分解速度。

总结

CONCLUSION

再生茶饰品利用大量废弃茶叶，利用生物基粘合剂将其转化为高品质的香薰 产品。 其所含的天然成分，具有清新的香气和抗菌功能，让家庭使用更加绿 色健康。 同时，在生命周期结束时，也可以直接埋入土壤中作为园艺堆肥。

在利用茶渣作为新材料的迭代过程中，我对其各种性能进行了初步的测试和验证。接触和使用它的过程给了我有趣的见 解。 材料除了实用价值外，其审美属性以及新旧材料交替留下的痕迹和故事也是其独特的潜在价值，所以它们不应该被 简单地当作废物丢弃。我将继续迭代开发这个材料，并进行进一步的体验测试和原型制作。

茶渣 成型 茶块 扩香石 摆件

04

鲸鲵

水下数字游览系统

项目视频: https://youtu.be/S9lHZeekqnE

为水下旅游虚拟体验而设计，通过数字孪生和无人机技术为水下旅游提 供沉浸式体验。 本项目由水上水下游览机器人系统和数字孪生平台系 统组成。 让游客沉浸在水下观光无人机的操控中，感受水下古城的神 秘和千年繁华。

The system is specially designed for the virtual experience of underwater tourism, and provides an immersive experience for underwater tourism through digital twins and drone technology. The project consists of an above-water underwater tour robot system and a digital twin platform system. This allows visitors to immerse themselves in the control of underwater sightseeing drones, and feel the mystery and millennium prosperity of the underwater ancient city.

05

Infinity Cube

智能3D打印机方案

针对目前桌面3D打印设备的诸多缺点和不便，这款中等尺寸、智能多功能3D打印 机就是为了满足设计师的需求而设计的。

In view of the many disadvantages and inconveniences of the current desktop 3D printing equipment, this moderate-sized, intelligent multifunctional 3D printer is designed to meet the needs of designers.

设计调研 使用流程 用户访谈

以下是使用传统fdm3d打印机的基本流程：

1、利用计算机辅助软件绘制所需的三维数据模型。

2.导出STL格式文件。 使用切片软件对模型进行分层、添加支撑并设置参数。

3.预热机器并装入相应的耗材。

4. 使用SD卡或USB闪存驱动器将文件复制到打印机并开始打印。

5、随时检查打印情况。 打印完成后，进行脱支撑、抛光等后处理工作。

购买 材料

建模

灵感

切片文件 设置参数

调试和优化

监控和检查

断料

等待 报错

我一共采访了十位经常接触和使用3D打印机的学生、老师和产品设计师，了解他们使用打印机的体验。 我整理了他们的痛点，希望能在我的设计中改善这些问题，设计出更适合个人使用的3D打印机。

Sun Chendong

学生 22 在使用学院提供的3D打印机时，我总是担心打印失败。有时候打印要好几个小时，去查看才发现 乱七八糟。

When using the 3D printer provided by the college, I always worry about printing failure. Sometimes it took several hours to print, and it turned out to be a mess when went to check it.

““希望能够随时随地查看打印状态。””

堵料

Errors

温度失控 缺料

成品

Zhang Shijie

老师 31 办公室里运行时总是很吵。 当拿起印刷品时，由于光线被遮挡，总是很难看清楚。 而且有些材 料在使用时会产生难闻的气味。

It's always noisy when it's running in the office. When picking up the printed product, it is always difficult to see clearly because the light is blocked. And when some materials are used, there will be an unpleasant smell.

“希望打印机足够安静、密封，并且在天黑时也能轻松拿起东西。”

Mo Guanghui

设计师 38 使用3D打印机时，在电脑和打印机之间来回跑是非常麻烦的。 一旦要改，就得在电脑上操作，然 后复制到打印机上。

When using a 3D printer, it is very troublesome to run back and forth between the computer and the printer. Once you want to change it, you have to operate it on the computer and then copy it to the printer.

“我希望能够更方便地复制和修改文件，而不必来回跑。”

设计 DESIGN 方案构思 功能布局

照明

参考工作区域和桌面的尺寸进行设计，使打印机尺寸适中，便于搬运 和放置。 打印机的打印范围为25-35cm，可以满足大多数情况的打印 需求。 同时，特殊设计的密封盖和门，使其具有良好的隔热、隔音和 密封性能。

拥有一盏方便随时打开和关闭的灯。

密封隔音

需要密封外壳和内部空气过滤以隔音、隔热和防臭。

实时监视

能够在黑暗中操作的同时实时监控打印机状况。

远程操控

能够使用手机或电脑远程控制打印机并进行参数调整等操作。

远程监控

内部恒温加热

过滤通风

交互设计

用户设置参数并将其上传到3D打印机。

The user sets the parameters and uploads them to the 3D printer.

打印机加载用户发送的模型，进行自我检查 并开始打印

The printer loads the model sent by the user, checks itself and starts printing

用户可以远程查看打印情况并实时调整 各种打印参数。

Users can view printing remotely and adjust various printing parameters in real time.

打印完成后，打印机会向用户的手机发送提 醒信息。

After the printing is completed, the printer will send an alert message to the user's mobile phone.

打印机自动待机，用户取出打印好的模型。

The printer automatically stands by, and the user takes out the printed models.

隔音隔热外壳 LED 联网模块

COMPONENTS

装配|Assembling

采用模块化和快拆设计，损坏的模块可以随时更 换，制造商还可以回收损坏的部件以供再利用。

由于模块化程度高，所有组件最终都可以装在一 个20厘米高的盒子里，方便运输和储存。

编程 CODING

使用VS Code编辑打印机固件和前端交互界面。基于开源程序marlin，增加 了wifi远程控制程序，满足个性化需求。同时使用JavaScript和CSS编写前 端交互界面，实现手机等移动终端的远程控制。

Use Visual Studio Code to write printer driver and front-end interactive interface. The firmware is based on the open source program marlin, adding a wifi remote control program to meet individual needs. Use JavaScript and CSS to write the front-end interactive interface to realize remote control of mobile phones and other mobile terminals.

制作原型

框架搭建 Framework construction

挤出测试 Extrusion testing

组装调平 Assembly and leveling

结构迭代 Structure iteration

电路装配 Circuit assembly

打印优化 Print optimization

一些用本款打印机制作的成品

该机器人手柄采用热嵌入技术打印，在打印过程 中嵌入发光和加热元件以及传感器。

The robot grip is printed using thermal embedding technology, and light-emitting and heating components and sensors are embedded in the printing process.

水下无人机外壳采用聚碳酸酯（PC）材料高温打印 而成，具有良好的密封性能和抗压性能。

Polycarbonate (PC) material is used to print the underwater drone shell at high temperature, which has good sealing performance and compression resistance.

火山煲 Volcano pot

日用陶瓷产品设计

这个陶瓷煲的灵感来自于火山。 下大上小，增加了受热面积。烹饪时，从锅盖冒出的 蒸汽就像火山喷发一样，给人一种灼热的感觉，美观与实用兼具。该设计获得2022年 海峡两岸大学生设计工作坊金奖。

This ceramic clay pot is inspired by volcanoes. The bottom is large and the top is small, which increases the heating area. When cooking, the steam emerging from the pot lid is like a volcano erupting, giving people a burning feeling, which is both beautiful and practical. The design won the 2022 Cross-Strait College Student Design Workshop Gold Award.

两种锅盖设计用于不同的场景。 平盖降低了对流高度，有利于锁住热量，提高 烹饪效率，适合短时间烹饪。 凸形盖子增加了对流高度，有利于水的冷凝和回 流，从而减少水的蒸发，适合长时间烹饪。 同时，凸形盖子还可以用作汤碗。

06-2

"Fascia Ring" 筋膜环

松下未来健康创新设计工作坊

这款筋膜环是一款可穿戴式肌肉放松装置，可以同时满足日常放松和运动后放松的需求。 采用 与筋膜枪相同的高频振动技术，伸缩环设计使用户能够进行全方位的肌肉放松。 这样的设计适 合多种场景，适应不同的肌肉群，同时可以解放用户的双手。

This fascia ring is a wearable muscle relaxation device that can meet the needs of daily relaxation and post-exercise relaxation at the same time. Using the same high-frequency vibration technology as the fascia gun, the retractable ring design enables users to perform all-round muscle relaxation. This design is suitable for a variety of scenarios, adapts to different muscle groups, and can free the user's hands at the same time.

Industry Support

China Academy of Art Panasonic Appliances (China) Co., Ltd Hando (Hangzhou) Creative Design Co., Ltd.

Panasonic

全方位肌肉放松·多种场景使用·多部位适配·解放双手·一键启动

乳胶弹性缓冲垫

C: PANTONE 21850

M: 乳胶

F: 哑光

布料

C：PANTONE Cool Gray 10C

M: 布料

F：哑光（细磨砂）

伸缩调节·适配不同部位

可调节伸缩结构

C：PANTONE Cool Gray 6C

M: 灰色尼龙

外壳

C: PANTONE 76880

M:PC

F: 金属漆（细磨砂）

控制按钮

C: PANTONE Cool Gray 9C

M:PC

F: 哑光 (细磨砂)

自锁井盖 06-3

"Self-locking Manhole" Industrial Design

自锁井盖具有三个机械结构，可感应地下水位。当地下水位上升时，通过机械传动锁 定井盖，可自动卡住，防止井盖因地下水位升高而移位或丢失。 水流强劲，同时井盖 上方的机构可以方便维修人员在灾后重新打开。

The self-locking manhole cover has three mechanical structures which can sense the groundwater level.When the groundwater level rises, the manhole cover can be locked by mechanical transmission which can be automatically jammed to prevent the manhole cover from being displaced or lost due to the strong water flow.

设计背景

近年来，由于全球变暖，气候变得越来越不稳定。 极端天气发生频率增加，雨季出现暴雨、洪涝灾害的可能 性也加大。 持续强降水，极易导致城市内涝、道路淹水。 当地下水位上升时，剧烈的水流可能会打开井盖， 导致井盖倾斜、移位甚至被冲走，存在很大的安全隐患。

内部结构

当水位上升时，浮块可以浮起，通过机械传动固定井盖， 然后自行锁定，防止井盖因水流强劲而移位或丢失。 同 时，井盖上方的机构可以方便维修人员在灾后重新打开。 OFF ON

与普通分离式井盖不同，自锁式井盖具有三个机械结构， 可以感应地下水位。

故事板

正常情况下，插销处于打开状 态，方便日常维护。

Under normal conditions, the latch is open, which is convenient for daily maintenance. 当水位上升时，浮块上升，带 动卡扣锁紧井盖。

When the water level rises, the floating block rises and drives the buckle to lock the manhole cover.

路面出现积水，此时，插销 被机构卡住，井盖被牢固地 固定。

While there is water on the road, the latch is stuck by the mechanism and the manhole cover is firmly fixed.

当积水退去后，踩按钮重置 锁。此时，井盖解锁，方便下 井检修。

When the water recedes, press the button to reset the lock. At this time, the manhole cover is unlocked to facilitate downhole maintenance.

建模渲染

MODELING & RENDERING 06-4
