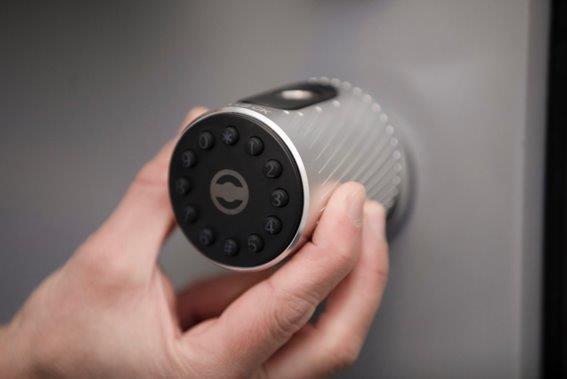

XLOCK PZ30 Montage Anleitung

MONTAGE

STEP 1: Nehmen Sie die Schraube an der Seite der Tür heraus, wie oben gezeigt. WICHTIG: Setzen Sie die Schraube auf die Seite!

STEP 2: Nehmen Sie den Zylinder und schieben Sie ihn heraus.

STEP 3: Der Zylinder wird herausgenommen.

MONTAGE

STEP 4: Messen Sie die Dicke Ihrer Tür. STEP 5: Stellen Sie den Zylinder auf die Länge ein, die der Türstärke entspricht.

STEP 6: Lösen und befestigen Sie die Schrauben, um die Länge einzustellen.

EINSTELLUNG DES ZYLINDERS

Dicke der Tür: 35-110 mm

MONTAGE – STEP 7 TO 9

STEP 7: Verwenden Sie den mechanischen Schlüssel, um die Vorderseite des Schlosses zu öffnen.

STEP 8: Nehmen Sie den vorderen Deckel ab.

STEP 6: Setzen Sie die 4 x AAA LithiumBatterien ein. WICHTIG: Achten Sie genau auf die Vorzeichen der Batterien.

MONTAGE

STEP 7: Setzen Sie die Schlossabdeckung wieder auf

STEP 6: Um die Abdeckung wieder zu schließen, drehen Sie die mechanische Verriegelung, um die Abdeckung zu schließen.

MONTAGE

STEP 12: Setzen Sie den Zylinder in die Tür ein.

STEP 13: Achten Sie darauf, dass es durch die Lochtür genommen wird.

MONTAGE

STEP 14: Verwenden Sie wieder die Schraube, die Sie in STEP 1 beiseite gelegt haben.

STEP 15: Ziehen Sie die Schraube an, um den Zylinder zu befestigen.

MONTAGE

STEP 16: Setzen Sie den kleineren Innenknauf ein.

STEP 17: Verwenden Sie die kleine Schraube und das Werkzeug, um den Innenknauf zu befestigen.

GRATULATION!
