XLOCK 60 Proxy Inbetriebnahme

XLOCK 60 Proxy Flex

INBETRIEBNAHME 1

VERPACKUNGSINHALT

Schloss XL60

Achtung:

Schliessteil XLS12

Batterien bitte separat bestellen.

Batterie CR123A, 3V Lithium Batterie Immer Lithium Batterien verwenden!

2x Schrauben 3,5x40mm Senkkopfschrauben 1x Schraube 4x25 mm Senkkopfschrauben

3x Schrauben für Schließteil 3x12mm Linsenkopfschrauben

2

ABMESSUNGEN Schloss XL 60

Schließteil XL S12

3

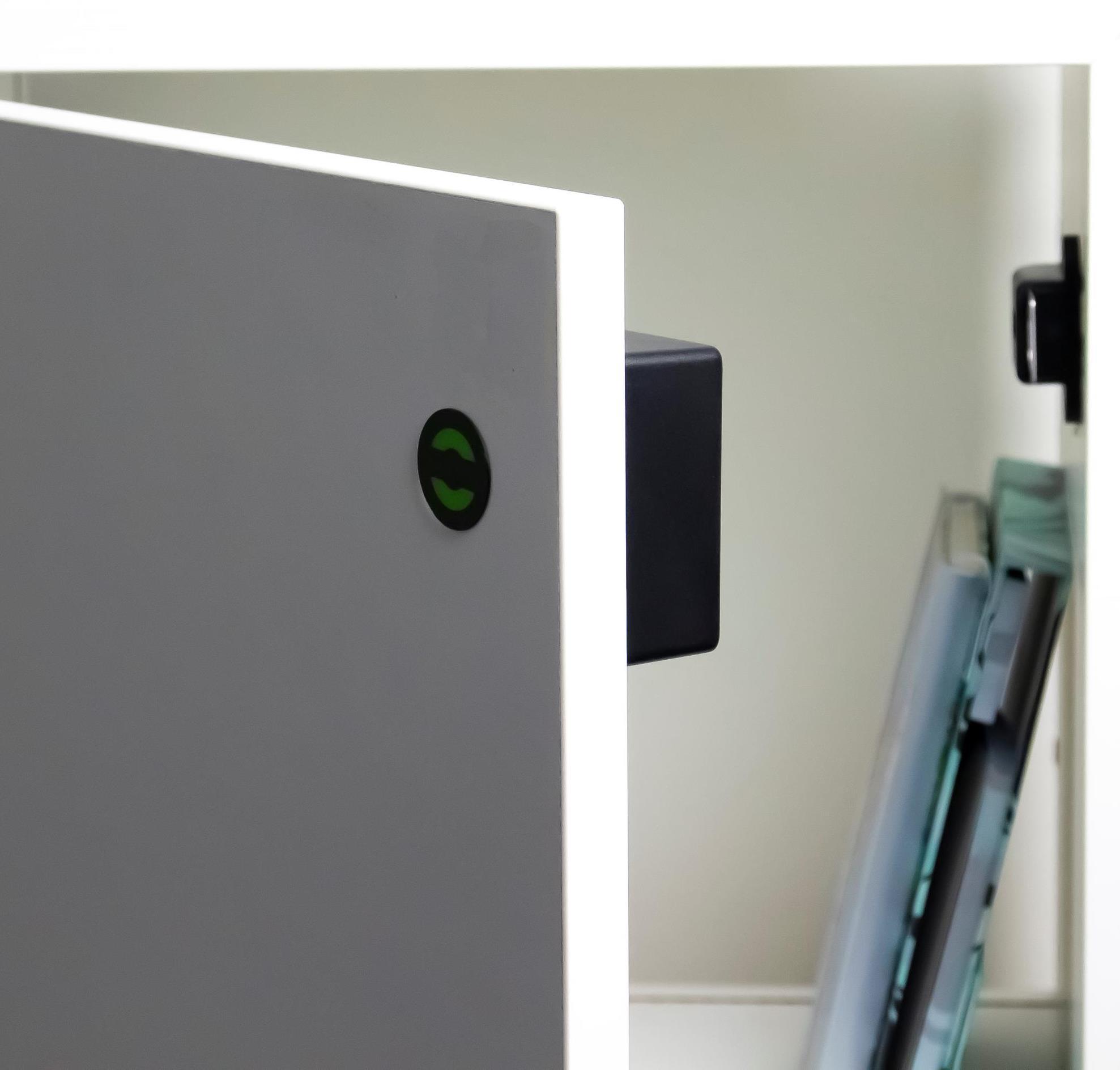

XLOCK 60 EINBAU UNSICHTBAR – ANTENNE IM SCHLOSS

Wichtig!

Die Lesedistanz ist abhängig vom Material der Türe und vom Transponder. Bei verdecktem Einbau muss die Lesedistanz vor der Montage geprüft werden.

Bei EM4102 Ausweisen bis zu 3,5 cm, bei EM4102 Schlüsselanhänger bis zu 3 cm.

Die Lese-Reichweite bitte immer prüfen!

4

XLOCK 60 EINBAU UNSICHTBAR – ANTENNE VERSENKT

Antenne im Schloss

Externe Antenne

Antenne Versenkt

Wichtig!

Wenn Lesereichweite schwach ist, muss die Antenne in der Türe versenkt oder eine externe Antenne verwendet werden.

Antenne im Schloss

Externe Antenne

5

XLOCK 60 EINBAU UNSICHTBAR – ANTENNE VERSENKT Links Antenne Versenkt - Links

Antenne Versenkt – Lochmaße Links

Wichtig!

Wenn Lesereichweite schwach ist, muss die Antenne in der Türe versenkt oder eine externe Antenne verwendet werden.

6

XLOCK 60 EINBAU UNSICHTBAR – ANTENNE VERSENKT Rechts Antenne Versenkt – Lochmaße Rechts

Antenne Versenkt - Rechts

Wichtig!

Wenn Lesereichweite schwach ist, muss die Antenne in der Türe versenkt oder eine externe Antenne verwendet werden.

7

Externe Antenne A3 mit Gehäuse

Optional ! Bitte separat bestellen.

Optional mit Micro-USB Notstromanschluss

Griff-Funktion

Optimale Lesedistanz

Schwarz XL-A3B

Weiß XL-A3W

Silber XL-A3S

8

Externe Antenne A4 mit Gehäuse

Optimale Lesedistanz

LED – Besetzt Anzeige bei Freelocker

Optional mit Beschriftung

Weiß mit Beschriftungsfeld XL-A4W

Schwarz mit Beschriftungsfeld XL-A4B

Silber mit Beschriftungsfeld XL-A4S

Weiß mit milchigem Glas XL-A4W

Schwarz mit milchigem Glas XL-A4B

Silber mit milchigem Glas XL-A4S 9

Externe Antenne A4 – Montage Links Lochmaße Links

Montage links Explosion innen

Montage links Aussenansicht

10

Externe Antenne A4 – Montage Rechts Lochmaße Rechts

Montage rechts Explosion innen

Montage rechts Aussenansicht

11

TRANSPONDER und BENUTZERKARTE

Optional ! Bitte separat bestellen.

Transponder

Armband

Benutzerkarte

12

Master – Service und Notöffnung Karten

Optional ! Bitte separat bestellen.

PROXY Flex

XLOCK PROXY Flex Personal Mode (2Sec.)

PROXY Flex

3 Master Karten Die Masterkarten sind einmalig und werden auf jedes Schloss pro Projekt/Gebäude programmiert. Diese Karten werden benötigt, um Servicekarten, Notöffnungskarten und Benutzertransponder zu programmieren und zu löschen. Es können bis zu 3 Masterkarten, 5 Notöffnungskarten und 47 Benutzertransponder pro Schließung programmiert werden.

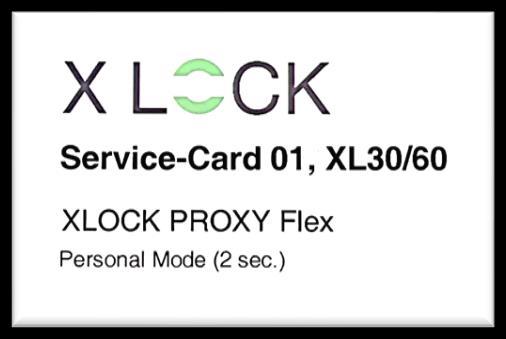

Service Karte für Personal Mode und Freelocker Mit einer Masterkarte und die Servicekarten 01….. bis 5 kann das Schloss in den Modus 01……bis Modus 5 programmiert werden.

Notfall-Öffnungs-Karten Ein blockiertes Schloss kann mit einer Notöffnungskarte geöffnet werden - funktioniert nur mit Freelocker Mode 1,2,3 und 5. Das Schloss bleibt entriegelt und kann mit der Notöffnungskarte wieder verriegelt werden. Die Benutzer-ID, die das Schließfach verriegelt hat, bleibt gespeichert. Das bedeutet, dass die Benutzerkarte das Schloss später wieder öffnen kann.

13

Service Karten für Fixcode und Freelocker Mit einer Masterkarte und der Servicekarte 01 kann das Schloss in den Modus 01 programmiert werden.

Im Modus 01 können bis zu 47 Transponder pro Schloss programmiert werden. Dieser Modus wird auch "Fixcode" genannt.

Nur programmierte Datenträger können das Schloss ver- und entriegeln. Nachdem ein berechtigter Datenträger identifiziert wurde, entriegelt der Riegel und verriegelt nach 2 Sekunden automatisch wieder.

Mit einer Masterkarte und der Servicekarte 02 kann das Schloss in den Modus 02 geschaltet oder programmiert werden.

Im Modus 02 können bis zu 47 Transponder pro Schloss programmiert werden. Dieser Modus wird auch "Fixcode" genannt.

Nur programmierte Datenträger können das Schloss ver- und entriegeln. Nachdem ein berechtigter Datenträger identifiziert wurde, entriegelt der Riegel und verriegelt nach 5 Sekunden automatisch wieder.

Mit einer Masterkarte und der Servicekarte 03 kann das Schloss in den Modus 03 geschaltet oder programmiert werden.

Im Modus 03 können bis zu 47 Transponder pro Schloss programmiert werden. Dieser Modus wird auch "Fixcode – auf/zu Mode" genannt.

14

Service Karten für Personal Mode und Freelocker Mit einer Masterkarte und der Servicekarte 04 kann das Schloss in den Modus 04 geschaltet oder programmiert werden.

Im Modus 04 können bis zu 47 Transponder pro Schloss programmiert werden. Dieser Modus wird auch "Freelocker ohne Notöffnungskarten" genannt.

Mit einer Masterkarte und der Servicekarte 05 kann das Schloss in den Modus 05 geschaltet oder programmiert werden.

Im Modus 05 können bis zu 47 Transponder pro Schloss programmiert werden. Dieser Modus wird auch "Freelocker mit bis zu 5 Notöffnungskarten" genannt.

15

XLOCK 60 MONTAGE RECHTE TÜRE

Lochpositionen

Befestigung des Schlosses Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.

16

XLOCK 60 MONTAGE LINKE TÜRE

Lochpositionen

Befestigung des Schlosses Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.

17

Batterie einlegen / Batteriestreifen herausziehen 1) Batterie Streifen abziehen = System Aktiv und das RFID Feld ist aktiviert.

2) Überlagerndes Lesefeld der Schlösser vermeiden, ansonsten wird die Batterie schnell entladen.

3) Batterien nicht vor der Montage aktivieren.

4) Batterien für den Transport immer isolieren oder entfernen!

Batterie CR123A, 3V Lithium Batterie

Batteriefachdeckel öffnen und die Batterien mit der richtigen Polarität (+/-) einlegen.

oder Wenn Sie die Schlösser mit der Batterie bestellt haben.

Batteriestreifen wird herausgezogen -> System und RFID Feld ist aktiviert.

Immer Lithium Batterien verwenden!

Batterie wird mit der richtigen Polung eingelegt -> System und RFID Feld ist aktiviert

Batteriefachdeckel schliessen und mit der Schraube fixieren.

Dein Schloss ist nun betriebsbereit.

18

INBETRIEBNAHME – Programmierkarten einlernen Schloss in den Auslieferungszustand zurücksetzen.

Dieser Schritt entfällt, wenn die Schlösser noch nie programmiert wurden.

Langes Tonsignal

Wichtig: Falls der Resettaster nur kurz gedrückt wird, schaltet man den Ton aus = kurzes Signal.

Falls dies geschieht, muss der Resettaster erneut kurz gedrückt werden = langer Ton, Ton ein.

Resettaste auf der Rückseite vom Schloss 3 Sekunden lang vorsichtig drücken.

Tickt circa 5 Sekunden

Tickt circa 5 Sekunden

PROXY Flex

1. Masterkarte wird an das Antennenfeld gehalten.

Während es tickt wird die 2. Masterkarte an das Antennenfeld halten.

Während es tickt wird die 3. Masterkarte an das Antennenfeld halten 19

INBETRIEBNAHME – Servicekarten und Benutzer - Transponder einlernen Masterkarte an das Antennenfeld halten

Service Karten einlernen

Tickt circa 5 Sekunden





Während es tickt die Servicekarte an das Antennenfeld halten.

Masterkarte an das Antennenfeld halten

Benutzer Transponder einlernen Nur im Mode 1 und 2 möglich.

 Tickt circa 5 Sekunden

Während es tickt den Transponder an das Antennenfeld halten.

20

Programmierung von Notöffnungs-Karten (Mode 5)

Es können maximal 5 Notöffnungskarten im Freelocker Mode programmiert werden.

Programmierung von Notöffnungs-Karten

Tickt circa 5 Sekunden

(Modus 5)

 Halten Sie während des Tickens die Notöffungskarte an das Antennenfeld. Für weitere Notöffnungskarten wiederholen Sie den Vorgang.

Halten Sie eine Masterkarte an das Antennenfeld

Mit der Notöffnungskarte kann das Schloss entriegelt und verriegelt werden (auf/zu Mode).

Notöffnung mit einer Notöffnungskarte



Der Riegel zieht sich zurück -> das Schloss wird entriegelt. *Wenn Sie die Notfallkarte ein zweites Mal an das Antennenfeld halten, verriegelt sich das Schloss erneut.

Halten Sie eine Notöffnungskarte an das Antennenfeld 21

Notöffnung mit Programmierkarte (generell)

Tickt circa 5 Sekunden

Programmierkarte an das Antennenfeld halten

Während dem Ticken die Programmierkarte noch 2 mal an das Antennenfeld halten

Die Falle fährt zurück -> Schloss entriegelt - Karte nicht mehr in das Antennenfeld halten.

Achtung: Nachdem das Schloss sich entriegelt hat, darf die Masterkarte nicht mehr an das Antennenfeld gehalten werden. Ansonsten werden alle Masterkarten gelöscht und müssen neu eingelernt werden.

22

Benutzer Transponder löschen

Benutzer Transponder einzeln löschen

Tickt circa 5 Sekunden während es tickt den Transponder an das Antennenfeld halten

Programmierkarte an das Antennenfeld halten

Alle Benutzer Transponder löschen

Tickt circa 5 Sekunden

Programmierkarte an das Antennenfeld halten

Während dem Ticken die Programmierkarte noch 2 mal an das Antennenfeld halten

Die Falle fährt zurück -> Schloss entriegelt.

Während dem Ticken die Programmierkarte noch 2 mal an das Antennenfeld halten. Karte aus dem Antennenfeld nehmen.

Achtung: Die Masterkarte nicht mehr an das Antennenfeld halten.

Ansonsten werden alle Masterkarten gelöscht und müssen neu eingelernt werden 23

Alle Masterkarten löschen

Tickt circa 5 Sekunden

Programmierkarte an das Antennenfeld halten.

Während dem Ticken die Programmierkarte noch 2 mal an das Antennenfeld halten

Die Falle fährt zurück -> Schloss entriegelt.

Während dem Ticken die Programmierkarte 4 mal an das Antennenfeld halten.

Die Masterkarte sind nach dem langen Tonsignal gelöscht. Das Schloss wartet auf die Programmierung von neuen Masterkarten.

Die Benutzer Transponder bleiben im Schloss gespeichert.

Achtung: Nach dem Löschen der Masterkarten, wartet das Schloss auf neue Programmierkarten. Es müssen 1-3 neue Programmierkarten eingelernt werden!

24

Reset Taster | Alle Funktionen

Ton ein- und ausschalten

Reset Taster wird 1 Sekunde lang 1 mal kurz gedrückt -> Ton ein

Reset Taster wird 1 Sekunden lang 1 mal kurz gedrückt -> Ton aus

Schloss komplett zurück setzen.

Resettaste 3 Sekunden lang drücken – alle Transponder werden gelöscht.

Wichtig: Nach einem Reset, bleibt der Mode vom Schloss gespeichert.

25
