XLOCK 30 Proxy Inbetriebnahme

Schloss XL 30

Schließteil XL S12

XLOCK 30 EINBAU UNSICHTBAR – ANTENNE IM SCHLOSS

Wichtig!

Die Lesedistanz ist abhängig vom Material der Türe und vom Transponder. Bei verdecktem Einbau muss die Lesedistanz vor der Montage geprüft werden.

Bei EM4102 Ausweisen bis zu 3,5 cm, bei EM4102 Schlüsselanhänger bis zu 3 cm. Die Lese Reichweite bitte immer prüfen!

Wichtig!

VERSENKT

Wenn Lesereichweite schwach ist, muss die Antenne in der Türe versenkt oder eine externe Antenne verwendet werden.

Master

Service und Notöffnung Karten

3 Master Karten

Die Masterkarten sind einmalig und werden auf jedes Schloss pro Projekt/Gebäude programmiert. Diese Karten werden benötigt, um Servicekarten, Notöffnungskarten und Benutzertransponder zu programmieren und zu löschen. Es können bis zu 3 Masterkarten, 5 Notöffnungskarten und 47 Benutzertransponder pro Schließung programmiert werden.

Service Karte für Personal Mode und Freelocker

Mit einer Masterkarte und die Servicekarten 01….. bis 5 kann das Schloss in den Modus 01……bis Modus 5 programmiert werden

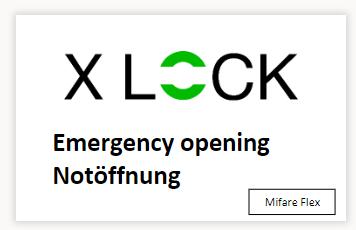

Notfall Öffnungs Karten

Ein blockiertes Schloss kann mit einer Notöffnungskarte geöffnet werden funktioniert nur mit Freelocker Mode 1,2,3 und 5. Das Schloss bleibt entriegelt und kann mit der Notöffnungskarte wieder verriegelt werden. Die Benutzer ID, die das Schließfach verriegelt hat, bleibt gespeichert. Das bedeutet, dass die Benutzerkarte das Schloss später wieder öffnen kann.

XLOCK

Service Karten für Fixcode und Freelocker

Mit einer Masterkarte und der Servicekarte 01 kann das Schloss in den Modus 01 programmiert werden.

Im Modus 01 können bis zu 47 Transponder pro Schloss programmiert werden. Dieser Modus wird auch "Fixcode" genannt. Nur programmierte Datenträger können das Schloss ver und entriegeln. Nachdem ein berechtigter Datenträger identifiziert wurde, entriegelt der Riegel und verriegelt nach 2 Sekunden automatisch wieder.

Mit einer Masterkarte und der Servicekarte 02 kann das Schloss in den Modus 02 geschaltet oder programmiert werden. Im Modus 02 können bis zu 47 Transponder pro Schloss programmiert werden. Dieser Modus wird auch "Fixcode" genannt. Nur programmierte Datenträger können das Schloss ver und entriegeln. Nachdem ein berechtigter Datenträger identifiziert wurde, entriegelt der Riegel und verriegelt nach 5 Sekunden automatisch wieder.

Mit einer Masterkarte und der Servicekarte 03 kann das Schloss in den Modus 03 geschaltet oder programmiert werden. Im Modus 03 können bis zu 47 Transponder pro Schloss programmiert werden. Dieser Modus wird auch "Fixcode auf/zu Mode" genannt.

Mit einer Masterkarte und der Servicekarte 04 kann das Schloss in den Modus 04 geschaltet oder programmiert werden.

Im Modus 04 können bis zu 47 Transponder pro Schloss programmiert werden. Dieser Modus wird auch "Freelocker ohne Notöffnungskarten" genannt.

Mit einer Masterkarte und der Servicekarte 05 kann das Schloss in den Modus 05 geschaltet oder programmiert werden.

Im Modus 05 können bis zu 47 Transponder pro Schloss programmiert werden. Dieser Modus wird auch "Freelocker mit bis zu 5 Notöffnungskarten" genannt.

XLOCK 30 MONTAGE LINKE TÜRE

Befestigung des Schlosses Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.

relative Montagemaße

Lochpositionen

Befestigung des Schlosses

Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.

relative Montagemaße

Batterie einlegen / Batteriestreifen herausziehen

1) Batterie Streifen abziehen = System Aktiv und das RFID Feld ist aktiviert.

2) Überlagerndes Lesefeld der Schlösser vermeiden, ansonsten wird die Batterie schnell entladen.

3) Batterien nicht vor der Montage aktivieren.

4) Batterien für den Transport immer isolieren oder entfernen!

2x AA 3V Lithium Batterie

Immer Lithium Batterien verwenden!

Batteriefachdeckel öffnen und die Batterien mit der richtigen Polarität (+/ ) einlegen.

Batterie wird mit der richtigen Polung eingelegt > System und RFID Feld ist aktiviert

Batteriefachdeckel schliessen und dein Schloss ist nun betriebsbereit.

oder Wenn Sie die Schlösser mit der Batterie bestellt haben.

Batteriestreifen wird herausgezogen > System und RFID Feld ist aktiviert.

Schloss in den Auslieferungszustand zurücksetzen. Dieser Schritt entfällt, wenn die Schlösser noch nie programmiert wurden.

Programmierkarten einlernen

Langes Tonsignal

Wichtig:

Falls der Resettaster nur kurz gedrückt wird, schaltet man den Ton aus = kurzes Signal. Falls dies geschieht, muss der Resettaster erneut kurz gedrückt werden = langer Ton, Ton ein.

Resettaste auf der Rückseite vom Schloss 3 Sekunden lang vorsichtig drücken.

Tickt circa 5 Sekunden

Tickt circa 5 Sekunden

1. Masterkarte wird an das Antennenfeld gehalten.

Während es tickt wird die 2. Masterkarte an das Antennenfeld halten.

Während es tickt wird die 3. Masterkarte an das Antennenfeld halten

INBETRIEBNAHME

Servicekarten und Benutzer - Transponder einlernen

Masterkarte an das Antennenfeld halten

Service Karten einlernen

Benutzer

Transponder einlernen

Nur im Mode 1 und 2 möglich.

Masterkarte an das Antennenfeld halten

Tickt circa 5 Sekunden

Tickt circa 5 Sekunden

Während es tickt die Servicekarte an das Antennenfeld halten.

Während es tickt den Transponder an das Antennenfeld halten.

Programmierung von Notöffnungs-Karten (Mode 5)

Programmierung von Notöffnungs Karten

(Modus 5)

Notöffnung mit einer Notöffnungskarte

Halten Sie eine Masterkarte an das Antennenfeld

Tickt circa 5 Sekunden



Es können maximal 5 Notöffnungskarten im Freelocker Mode programmiert werden.



Halten Sie während des Tickens die Notöffungskarte an das Antennenfeld. Für weitere Notöffnungskarten wiederholen Sie den Vorgang.

Mit der Notöffnungskarte kann das Schloss entriegelt und verriegelt werden (auf/zu Mode).

Der Riegel zieht sich zurück > das Schloss wird entriegelt. *Wenn Sie die Notfallkarte ein zweites Mal an das Antennenfeld halten, verriegelt sich das Schloss erneut.

Halten Sie eine Notöffnungskarte an das Antennenfeld

Notöffnung mit Programmierkarte (generell)

Programmierkarte an das Antennenfeld halten

Tickt circa 5 Sekunden

Während dem Ticken die Programmierkarte noch 2 mal an das Antennenfeld halten

Die Falle fährt zurück > Schloss entriegelt Karte nicht mehr in das Antennenfeld halten.

Achtung: Nachdem das Schloss sich entriegelt hat, darf die Masterkarte nicht mehr an das Antennenfeld gehalten werden. Ansonsten werden alle Masterkarten gelöscht und müssen neu eingelernt werden.

Benutzer Transponder löschen

Benutzer

Transponder einzeln löschen

Tickt circa 5 Sekunden

Programmierkarte an das Antennenfeld halten

während es tickt den Transponder an das Antennenfeld halten

Alle Benutzer

Transponder löschen

Tickt circa 5 Sekunden

Programmierkarte an das Antennenfeld halten

Während dem Ticken die Programmierkarte noch 2 mal an das Antennenfeld halten

Die Falle fährt zurück > Schloss entriegelt.

Während dem Ticken die Programmierkarte noch 2 mal an das Antennenfeld halten. Karte aus dem Antennenfeld nehmen.

Achtung:

Die Masterkarte nicht mehr an das Antennenfeld halten. Ansonsten werden alle Masterkarten gelöscht und müssen neu eingelernt werden

Alle Masterkarten löschen

Tickt circa 5 Sekunden

Programmierkarte an das Antennenfeld halten.

Während dem Ticken die Programmierkarte noch 2 mal an das Antennenfeld halten

Die Falle fährt zurück > Schloss entriegelt.

Während dem Ticken die Programmierkarte 4 mal an das Antennenfeld halten.

Die Masterkarte sind nach dem langen Tonsignal gelöscht. Das Schloss wartet auf die Programmierung von neuen Masterkarten. Die Benutzer Transponder bleiben im Schloss gespeichert.

Achtung: Nach dem Löschen der Masterkarten, wartet das Schloss auf neue Programmierkarten. Es müssen 1 3 neue Programmierkarten eingelernt werden!

Reset Taster | Alle Funktionen

Ton ein- und ausschalten Schloss komplett zurück setzen.

Reset Taster wird 1

Sekunde lang 1 mal kurz gedrückt > Ton ein

Reset Taster wird 1 Sekunden lang 1 mal kurz gedrückt > Ton aus

Resettaste 3 Sekunden lang drücken alle Transponder werden gelöscht.

Wichtig: Nach einem Reset, bleibt der Mode vom Schloss gespeichert.
